Установка утилізації скидного газу з одоризаційних пристроїв

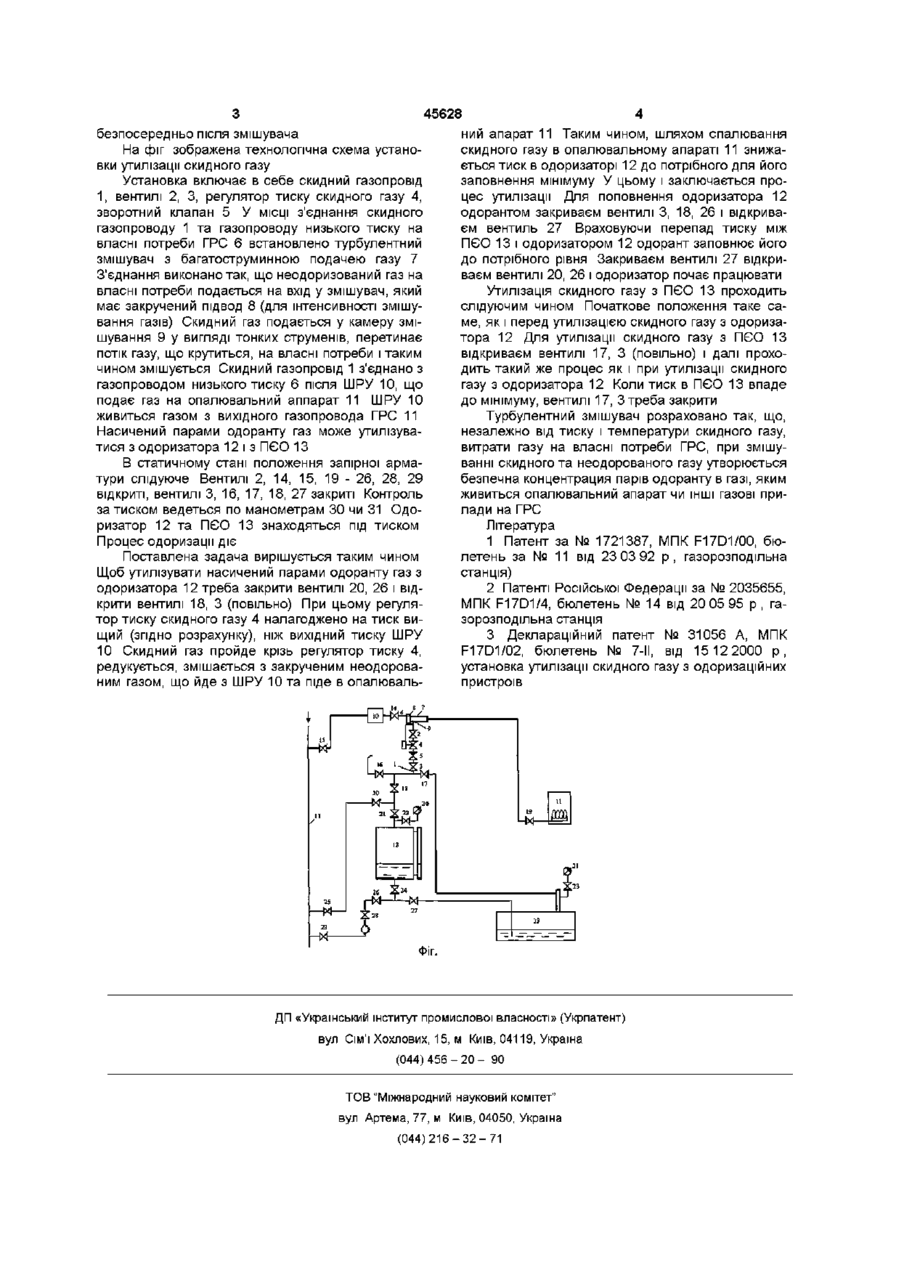

Установка утилізації скидного газу з одоризаційних пристроїв, що має регулятор тиску, скидний газопровід, вентилі, зворотний клапан, яка відрізняється тим, що у МІСЦІ з'єднання скидного газопроводу та газопроводу низького тиску на власні потреби газорозподільних станцій (ГРС) встановлено турбулентний змішувач з багатоструминною подачею газу Винахід належить до газової промисловості, а, конкретно, до одоризаторів природного газу газорозподільних станцій (ГРС) Відомо декілька установок для утилізації скидного газу з одоризаторів газу ГРС На цей час широко застосовується установка, суть якої міститься у тім, що скидний, насичений парами одоранту газ барботує крізь водяний розчин хлорного вапна, який знаходиться в циліндричній судині, дезодорується та крізь свічку викидається в атмосферу Ця установка має кілька недоліків, а саме 1 Низька дезодоризація скидного газу 2 Часта зміна хлорного вапна 3 Викид газу в атмосферу Установка для утилізації скидного газу за допомогою газового ежектора [1] не набула широкого використання через часте засмічування сопла, його зміни та нестабільність роботи ежектора як змішувача газу Установка утилізації скидного газу, шляхом спалювання скидного газу в опалювальному апараті без очищення та підмішування [2] має кілька недоліків Недоліки посягають в слідуючому 1 Регулювання (редукування) тиску газу на опалювальний апарат здійснюється вентилем, що вимагає постійної уваги та присутності обслуговуючого персоналу біля регулюючого вентиля відносно довгий період (від 10 ДО ЗО ХВИЛИН) В залежності від тиску та об'єму одоризатора, а при спалюванні газу з підземної ємкості одоранту (ПЄО) і того більш А це недопустимо при напруженій роботі ГРС 2 Не використовуються пари одоранту, якими насичений скидний газ З При спалюванні скидного газу, що більш норми насичений парами одоранту утворюється небезпечна концентрація сірчистого газу, який не тільки отруйний але й корозійне активний Найбільш близьким за технічною сутністю та досягаемому позитивному ефекту до заявленного винаходу є установка утилізації скидного газу шляхом підмішування газу, що більш норми насичений парами одоранту, до неодорованого газу на власні потреби ГРС [3] Даний прототип має схожість з заявленим винаходом в тому, що скидний газ редукують, підмішують до газу на власні потреби ГРС та спалюють Цей прототип має недолік - неякісне змішування газів, який буде особливо відбито при ламінарному режимі течи газових потоків, як скидного, так і на власні потреби ГРС В основу винаходу поставлено задачу удосконалити установку утилізації скидного газу шляхом встановлювання турбулентного змішувача з багатоструминною подачею газу у МІСЦІ з'єднання скидного газопроводу та газопроводу низького тиску на власні потреби ГРС, щоб забезпечити якісне змішування скидного газу з газом на власні потреби ГРС Встановлення турбулентного змішувача з багатоструминною подачею газу забезпечує якісне зміщування скидного газу з газом на власні потреби ГРС Це дає можливість мати якісне змішуванню скидного газу, що більш норми насичений парами одоранту з неодорованим газом, який виходить після шафної регуляторної установки (ШРУ), що забезпечує постійну розрахункову концентрацію парів одоранту в газі, яким живиться опалювальний аппарат чи ІНШІ газові прилади, уже 00 (О ю 45628 безпосередньо після змішувача ний апарат 11 Таким чином, шляхом спалювання скидного газу в опалювальному апараті 11 знижаНа фіг зображена технологічна схема устаноється тиск в одоризаторі 12 до потрібного для його вки утилізації скидного газу заповнення мінімуму У цьому і заключається проУстановка включає в себе скидний газопровід цес утилізації Для поповнення одоризатора 12 1, вентилі 2, 3, регулятор тиску скидного газу 4, одорантом закриваєм вентилі 3, 18, 26 і відкривазворотний клапан 5 У МІСЦІ з'єднання скидного єм вентиль 27 Враховуючи перепад тиску між газопроводу 1 та газопроводу низького тиску на ПЄО 13 і одоризатором 12 одорант заповнює його власні потреби ГРС 6 встановлено турбулентний до потрібного рівня Закриваєм вентилі 27 відкризмішувач з багатоструминною подачею газу 7 ваєм вентилі 20, 26 і одоризатор почає працювати З'єднання виконано так, що неодоризований газ на власні потреби подається на вхід у змішувач, який Утилізація скидного газу з ПЄО 13 проходить має закручений підвод 8 (для інтенсивності змішуслідуючим чином Початкове положення таке савання газів) Скидний газ подається у камеру зміме, як і перед утилізацією скидного газу з одоризашування 9 у вигляді тонких струменів, перетинає тора 12 Для утилізації скидного газу з ПЄО 13 потік газу, що крутиться, на власні потреби і таким відкриваєм вентилі 17, 3 (повільно) і далі прохочином змішується Скидний газопровід 1 з'єднано з дить такий же процес як і при утилізації скидного газопроводом низького тиску 6 після ШРУ 10, що газу з одоризатора 12 Коли тиск в ПЄО 13 впаде подає газ на опалювальний аппарат 11 ШРУ 10 до мінімуму, вентилі 17, 3 треба закрити живиться газом з вихідного газопровода ГРС 11 Турбулентний змішувач розраховано так, що, Насичений парами одоранту газ може утилізуванезалежно від тиску і температури скидного газу, тися з одоризатора 12 і з ПЄО 13 витрати газу на власні потреби ГРС, при змішуванні скидного та неодорованого газу утворюється В статичному стані положення запірної армабезпечна концентрация парів одоранту в газі, яким тури слідуюче Вентилі 2, 14, 15, 19 - 26, 28, 29 живиться опалювальний апарат чи ІНШІ газові привідкриті, вентилі 3, 16, 17, 18, 27 закриті Контроль лади на ГРС затиском ведеться по манометрам ЗО чи 31 Одоризатор 12 та ПЄО 13 знаходяться під тиском Література Процес одоризацм діє 1 Патент за № 1721387, МПК F17D1/00, бюПоставлена задача вирішується таким чином летень за № 11 від 23 03 92 р, газорозподільна Щоб утилізувати насичений парами одоранту газ з станція) одоризатора 12 треба закрити вентилі 20, 26 і від2 Патенті Російської Федерації за № 2035655, крити вентилі 18, 3 (повільно) При цьому регуляМПК F17D1/4, бюлетень № 14 від 20 05 95 р , гатор тиску скидного газу 4 налагоджено на тиск визорозподільна станція щий (згідно розрахунку), ніж вихідний тиску ШРУ 3 Деклараційний патент № 31056 А, МПК 10 Скидний газ пройде крізь регулятор тиску 4, F17D1/02, бюлетень № 7-М, від 15 12 2000 р, редукується, змішається з закрученим неодороваустановка утилізації скидного газу з одоризаційних ним газом, що йде з ШРУ 10 та піде в опалювальпристроїв ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
