Стабілізатор постійної напруги

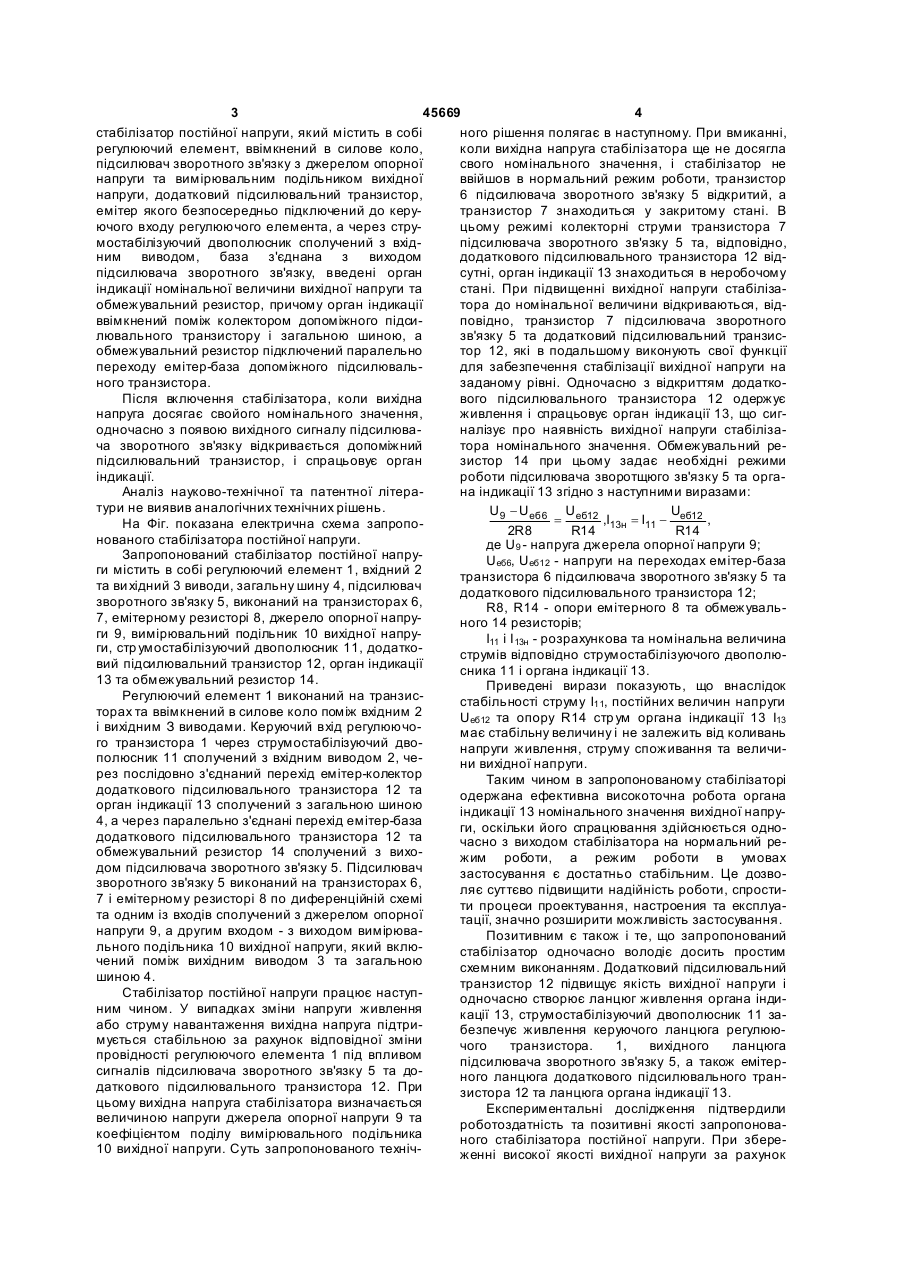

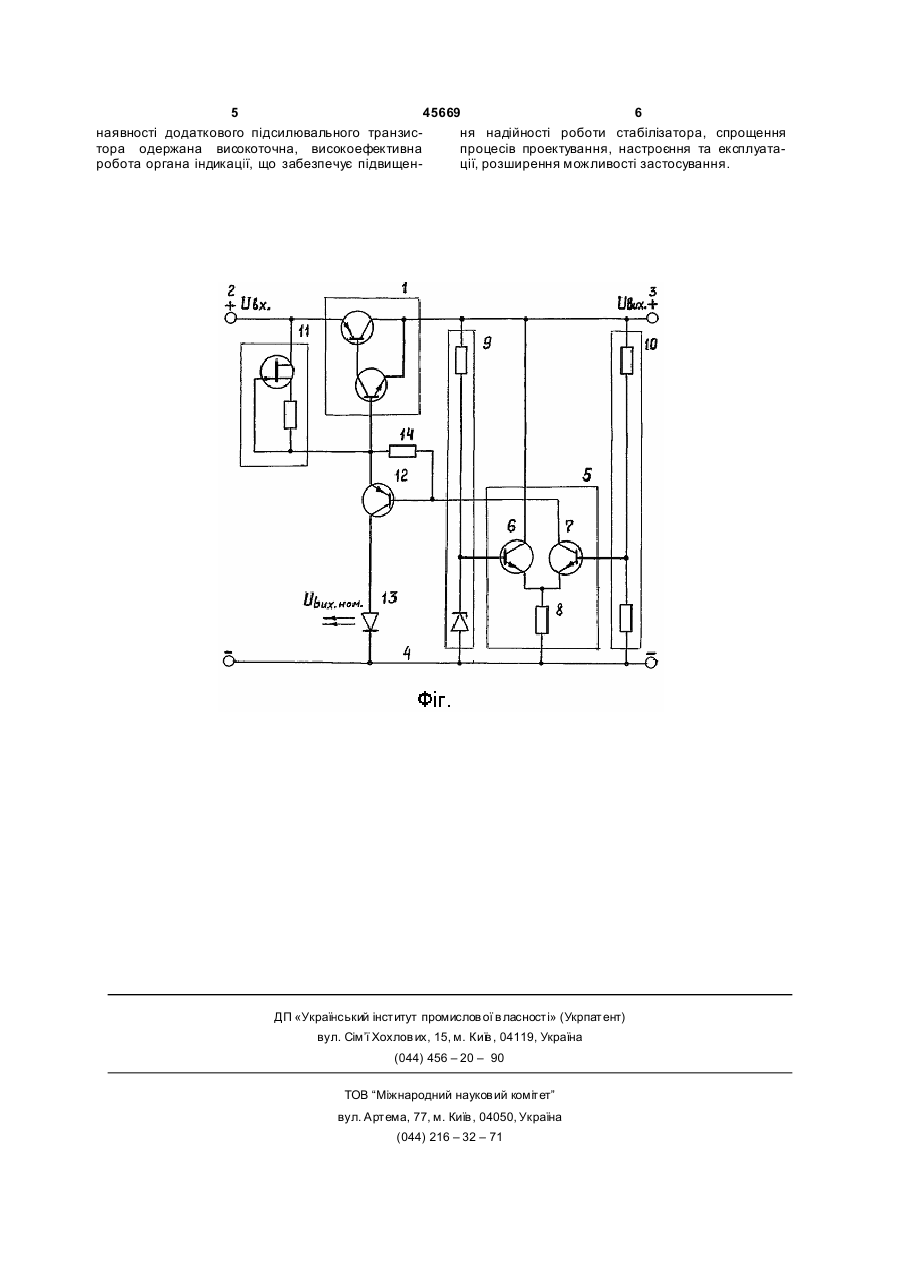

Стабілізатор постійної напруги, який містить в собі регулюючий елемент, ввімкнений в силове коло, підсилювач зворотного зв'язку з джерелом опорної напруги та вимірювальним подільником вихідної напруги, додатковий підсилювальний тра 3 45669 4 стабілізатор постійної напруги, який містить в собі ного рішення полягає в наступному. При вмиканні, регулюючий елемент, ввімкнений в силове коло, коли вихідна напруга стабілізатора ще не досягла підсилювач зворотного зв'язку з джерелом опорної свого номінального значення, і стабілізатор не напруги та вимірювальним подільником вихідної ввійшов в нормальний режим роботи, транзистор напруги, додатковий підсилювальний транзистор, 6 підсилювача зворотного зв'язку 5 відкритий, а емітер якого безпосередньо підключений до керутранзистор 7 знаходиться у закритому стані. В ючого входу регулюючого елемента, а через струцьому режимі колекторні струми транзистора 7 мостабілізуючий двополюсник сполучений з вхідпідсилювача зворотного зв'язку 5 та, відповідно, ним виводом, база з'єднана з виходом додаткового підсилювального транзистора 12 відпідсилювача зворотного зв'язку, введені орган сутні, орган індикації 13 знаходиться в неробочому індикації номінальної величини вихідної напруги та стані. При підвищенні вихідної напруги стабілізаобмежувальний резистор, причому орган індикації тора до номінальної величини відкриваються, відввімкнений поміж колектором допоміжного підсиповідно, транзистор 7 підсилювача зворотного лювального транзистору і загальною шиною, а зв'язку 5 та додатковий підсилювальний транзисобмежувальний резистор підключений паралельно тор 12, які в подальшому виконують свої функції переходу емітер-база допоміжного підсилювальдля забезпечення стабілізації вихідної напруги на ного транзистора. заданому рівні. Одночасно з відкриттям додаткоПісля включення стабілізатора, коли вихідна вого підсилювального транзистора 12 одержує напруга досягає свойого номінального значення, живлення і спрацьовує орган індикації 13, що сигодночасно з появою вихідного сигналу підсилюваналізує про наявність вихідної напруги стабілізача зворотного зв'язку відкривається допоміжний тора номінального значення. Обмежувальний репідсилювальний транзистор, і спрацьовує орган зистор 14 при цьому задає необхідні режими індикації. роботи підсилювача зворотщюго зв'язку 5 та оргаАналіз науково-технічної та патентної літерана індикації 13 згідно з наступними виразами: тури не виявив аналогічних технічних рішень. U 9 - U еб 6 U еб12 U = ,I13н = I11 - еб12 , На Фіг. показана електрична схема запропо2R 8 R14 R14 нованого стабілізатора постійної напруги. де U9 - напруга джерела опорної напруги 9; Запропонований стабілізатор постійної напруUеб6, Uеб12 - напруги на переходах емітер-база ги містить в собі регулюючий елемент 1, вхідний 2 транзистора 6 підсилювача зворотного зв'язку 5 та та ви хідний 3 виводи, загальну шину 4, підсилювач додаткового підсилювального транзистора 12; зворотного зв'язку 5, виконаний на транзисторах 6, R8, R14 - опори емітерного 8 та обмежуваль7, емітерному резисторі 8, джерело опорної напруного 14 резисторів; ги 9, вимірювальний подільник 10 вихідної напруI11 і I 13н - розрахункова та номінальна величина ги, стр умостабілізуючий двополюсник 11, додаткострумів відповідно струмостабілізуючого двополювий підсилювальний транзистор 12, орган індикації сника 11 і органа індикації 13. 13 та обмежувальний резистор 14. Приведені вирази показують, що внаслідок Регулюючий елемент 1 виконаний на транзисстабільності струму I11, постійних величин напруги торах та ввімкнений в силове коло поміж вхідним 2 Uеб12 та опору R14 стр ум органа індикації 13 I13 і вихідним З виводами. Керуючий вхід регулюючомає стабільну величину і не залежить від коливань го транзистора 1 через струмостабілізуючий двонапруги живлення, струму споживання та величиполюсник 11 сполучений з вхідним виводом 2, чени вихідної напруги. рез послідовно з'єднаний перехід емітер-колектор Таким чином в запропонованому стабілізаторі додаткового підсилювального транзистора 12 та одержана ефективна високоточна робота органа орган індикації 13 сполучений з загальною шиною індикації 13 номінального значення вихідної напру4, а через паралельно з'єднані перехід емітер-база ги, оскільки його спрацювання здійснюється однододаткового підсилювального транзистора 12 та часно з виходом стабілізатора на нормальний реобмежувальний резистор 14 сполучений з вихожим роботи, а режим роботи в умовах дом підсилювача зворотного зв'язку 5. Підсилювач застосування є достатньо стабільним. Це дозвозворотного зв'язку 5 виконаний на транзисторах 6, ляє суттєво підвищити надійність роботи, спрости7 і емітерному резисторі 8 по диференційній схемі ти процеси проектування, настроения та експлуата одним із входів сполучений з джерелом опорної тації, значно розширити можливість застосування. напруги 9, а другим входом - з виходом вимірюваПозитивним є також і те, що запропонований льного подільника 10 вихідної напруги, який вклюстабілізатор одночасно володіє досить простим чений поміж вихідним виводом 3 та загальною схемним виконанням. Додатковий підсилювальний шиною 4. транзистор 12 підвищує якість вихідної напруги і Стабілізатор постійної напруги працює наступодночасно створює ланцюг живлення органа індиним чином. У випадках зміни напруги живлення кації 13, струмостабілізуючий двополюсник 11 заабо струму навантаження вихідна напруга підтрибезпечує живлення керуючого ланцюга регулююмується стабільною за рахунок відповідної зміни чого транзистора. 1, вихідного ланцюга провідності регулюючого елемента 1 під впливом підсилювача зворотного зв'язку 5, а також емітерсигналів підсилювача зворотного зв'язку 5 та доного ланцюга додаткового підсилювального трандаткового підсилювального транзистора 12. При зистора 12 та ланцюга органа індикації 13. цьому вихідна напруга стабілізатора визначається Експериментальні дослідження підтвердили величиною напруги джерела опорної напруги 9 та роботоздатність та позитивні якості запропоновакоефіцієнтом поділу вимірювального подільника ного стабілізатора постійної напруги. При збере10 вихідної напруги. Суть запропонованого технічженні високої якості вихідної напруги за рахунок 5 45669 6 наявності додаткового підсилювального транзисня надійності роботи стабілізатора, спрощення тора одержана високоточна, високоефективна процесів проектування, настроєння та експлуатаробота органа індикації, що забезпечує підвищенції, розширення можливості застосування. ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71
