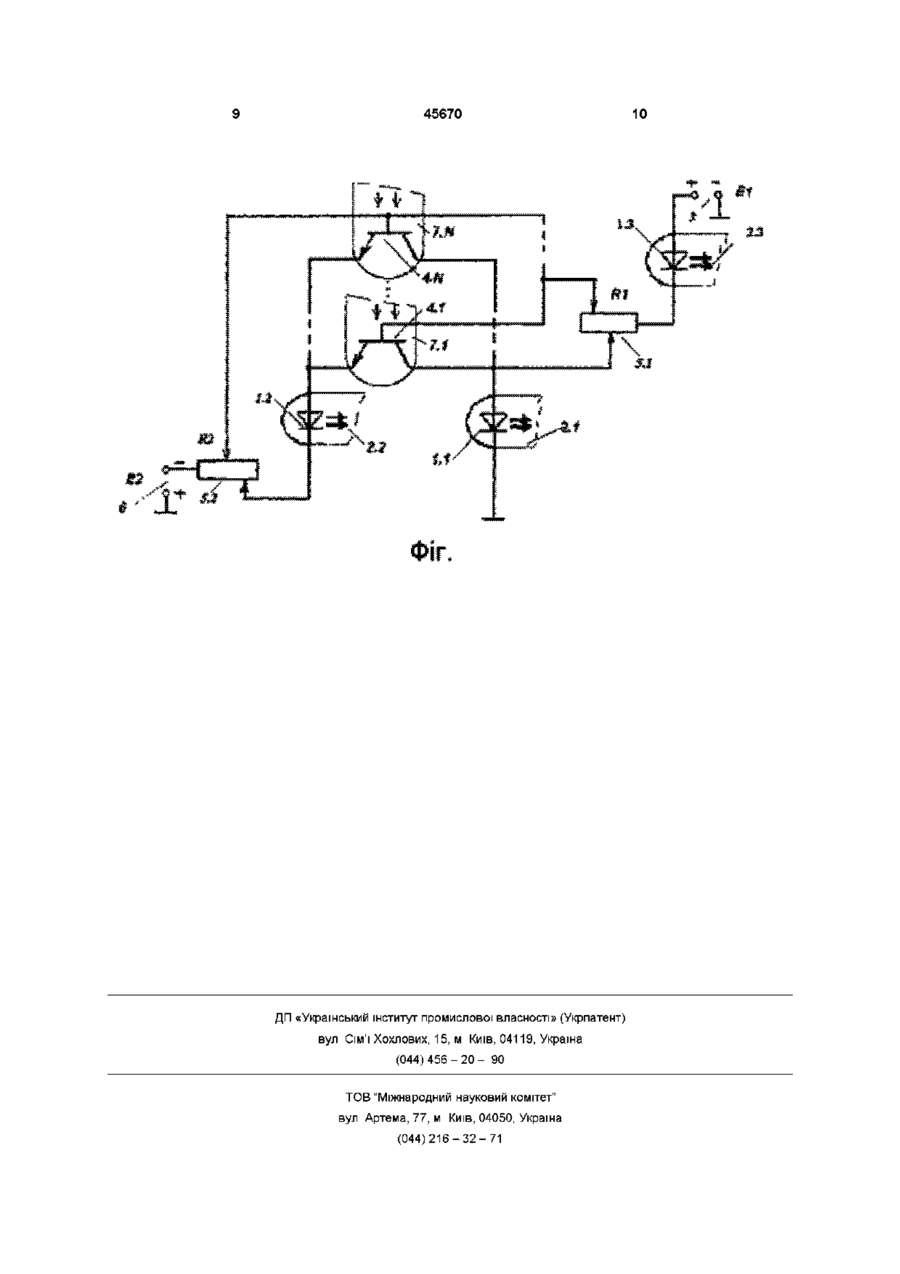

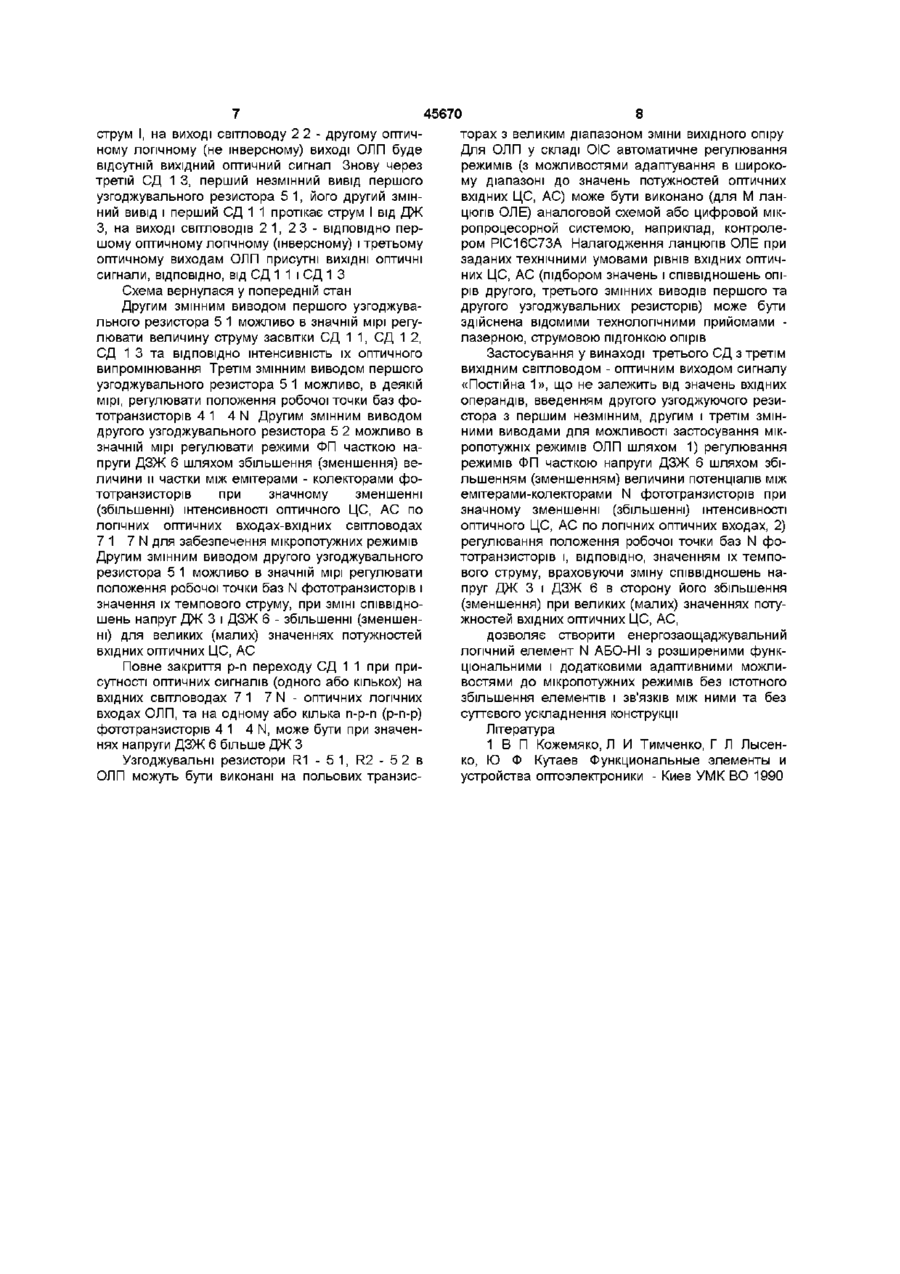

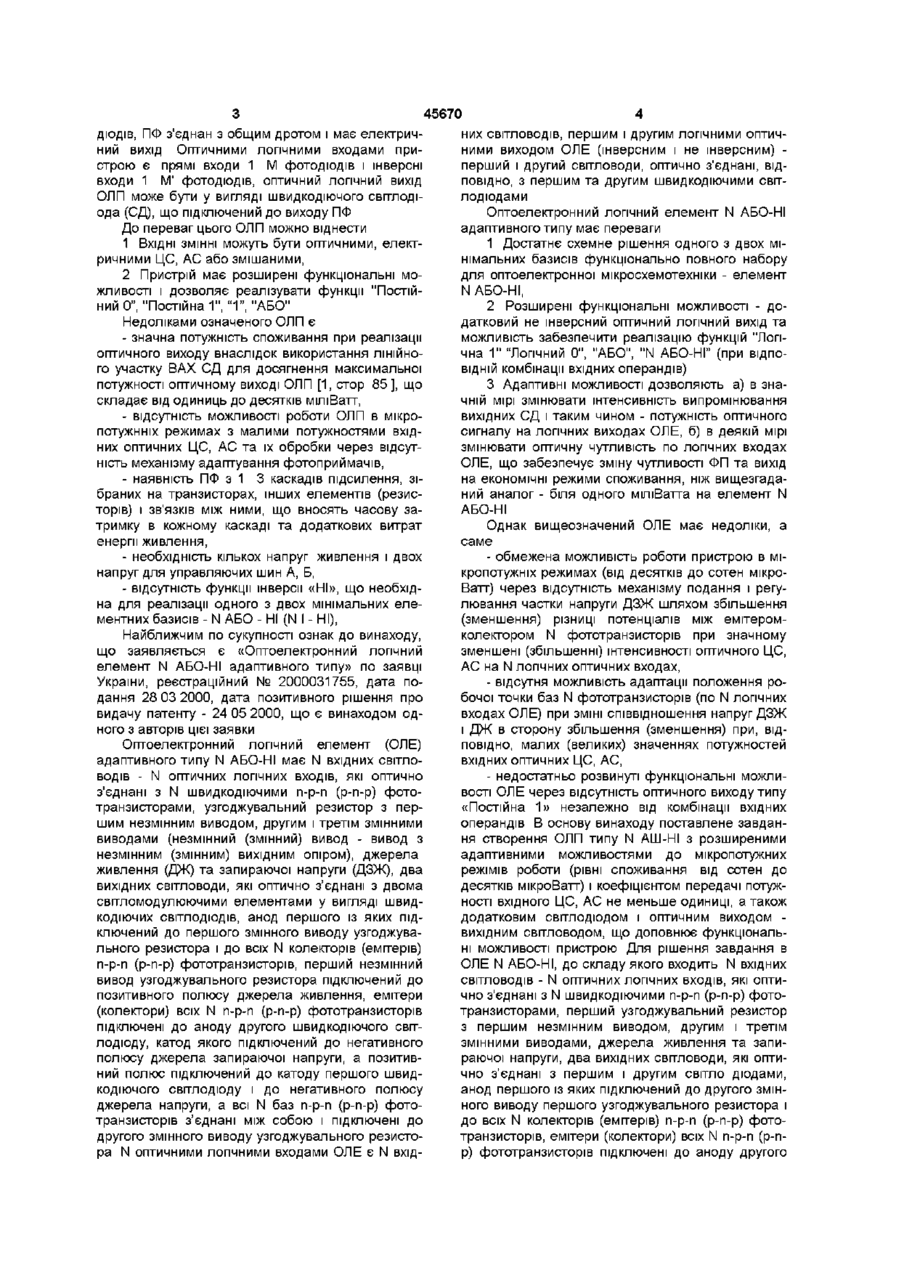

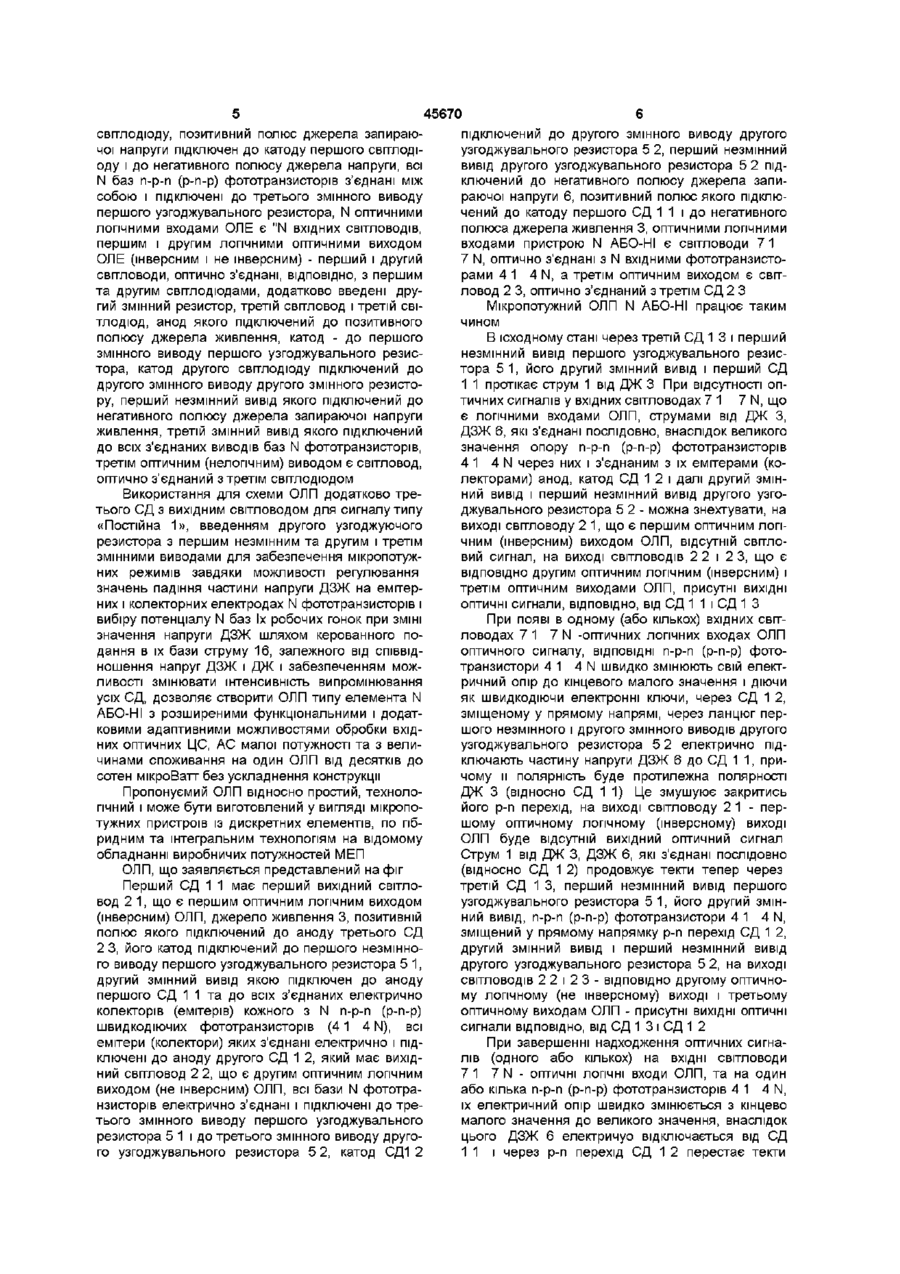

Оптоелектронний мікропотужний інтегральний логічний пристрій або-ні адаптивного типу з розширеними функціональними можливостями – procos
