Самомастильний підшипник

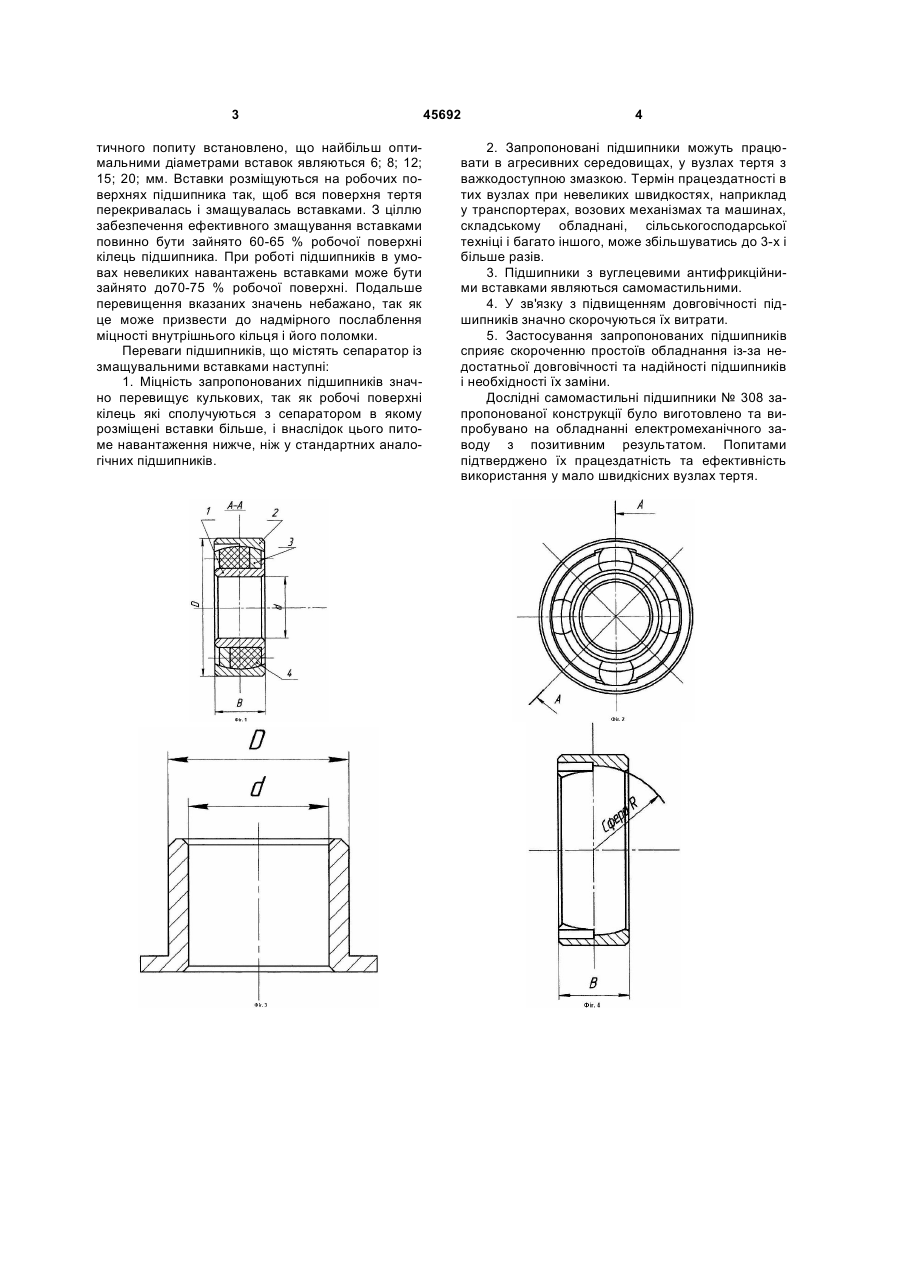

Самомастильний підшипник, що містить внутрішнє та зовнішнє кільця і встановлений між ними сепаратор, який відрізняється тим, що в сепараторі виконані отвори, в яких розташовані вставки із антифрикційної, самомастильної, термореактивної зниженої крихкості та підвищеної міцності вуглецевої композиції. (19) (21) u200904668 (22) 12.05.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) СМУТКО МИКОЛА УСТИМОВИЧ, СМУТКО АНДРІЙ МИКОЛАЙОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 тичного попиту встановлено, що найбільш оптимальними діаметрами вставок являються 6; 8; 12; 15; 20; мм. Вставки розміщуються на робочих поверхнях підшипника так, щоб вся поверхня тертя перекривалась і змащувалась вставками. З ціллю забезпечення ефективного змащування вставками повинно бути зайнято 60-65 % робочої поверхні кілець підшипника. При роботі підшипників в умовах невеликих навантажень вставками може бути зайнято до70-75 % робочої поверхні. Подальше перевищення вказаних значень небажано, так як це може призвести до надмірного послаблення міцності внутрішнього кільця і його поломки. Переваги підшипників, що містять сепаратор із змащувальними вставками наступні: 1. Міцність запропонованих підшипників значно перевищує кулькових, так як робочі поверхні кілець які сполучуються з сепаратором в якому розміщені вставки більше, і внаслідок цього питоме навантаження нижче, ніж у стандартних аналогічних підшипників. 45692 4 2. Запропоновані підшипники можуть працювати в агресивних середовищах, у вузлах тертя з важкодоступною змазкою. Термін працездатності в тих вузлах при невеликих швидкостях, наприклад у транспортерах, возових механізмах та машинах, складському обладнані, сільськогосподарської техніці і багато іншого, може збільшуватись до 3-х і більше разів. 3. Підшипники з вуглецевими антифрикційними вставками являються самомастильними. 4. У зв'язку з підвищенням довговічності підшипників значно скорочуються їх витрати. 5. Застосування запропонованих підшипників сприяє скороченню простоїв обладнання із-за недостатньої довговічності та надійності підшипників і необхідності їх заміни. Дослідні самомастильні підшипники № 308 запропонованої конструкції було виготовлено та випробувано на обладнанні електромеханічного заводу з позитивним результатом. Попитами підтверджено їх працездатність та ефективність використання у мало швидкісних вузлах тертя. 5 Комп’ютерна верстка І.Скворцова 45692 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
