Формула / Реферат

Поворотний затвор, що містить корпус і розміщений в ньому дисковий запірний орган, який поділяє порожнини високого та низького тиску і складається з поворотного диска та манжети з еластичного матеріалу, герметизуючої поворотний диск при закритому положенні поворотного затвора, який відрізняється тим, що манжета з еластичного матеріалу, розташована на боковій поверхні поворотного диска з боку порожнини високого тиску з фіксацією положення притискним диском, має форму плоского кільця прямокутного перерізу, уздовж периферійного кола якого з боку порожнини високого тиску розташований герметизуючий виступ, що складає з ним єдине ціле, а з боку порожнини низького тиску виконаний кільцевий зріз прямокутної кромки.

Текст

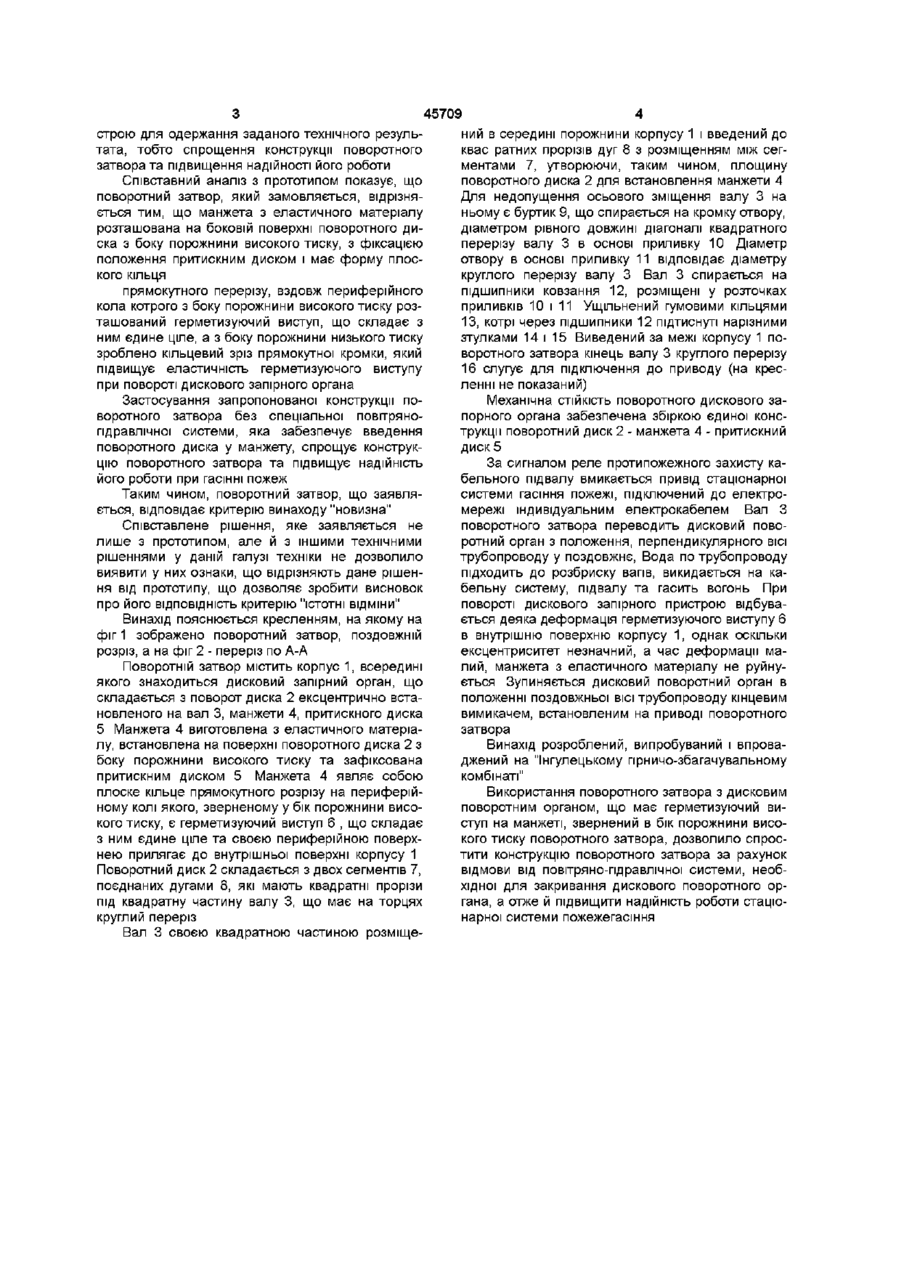

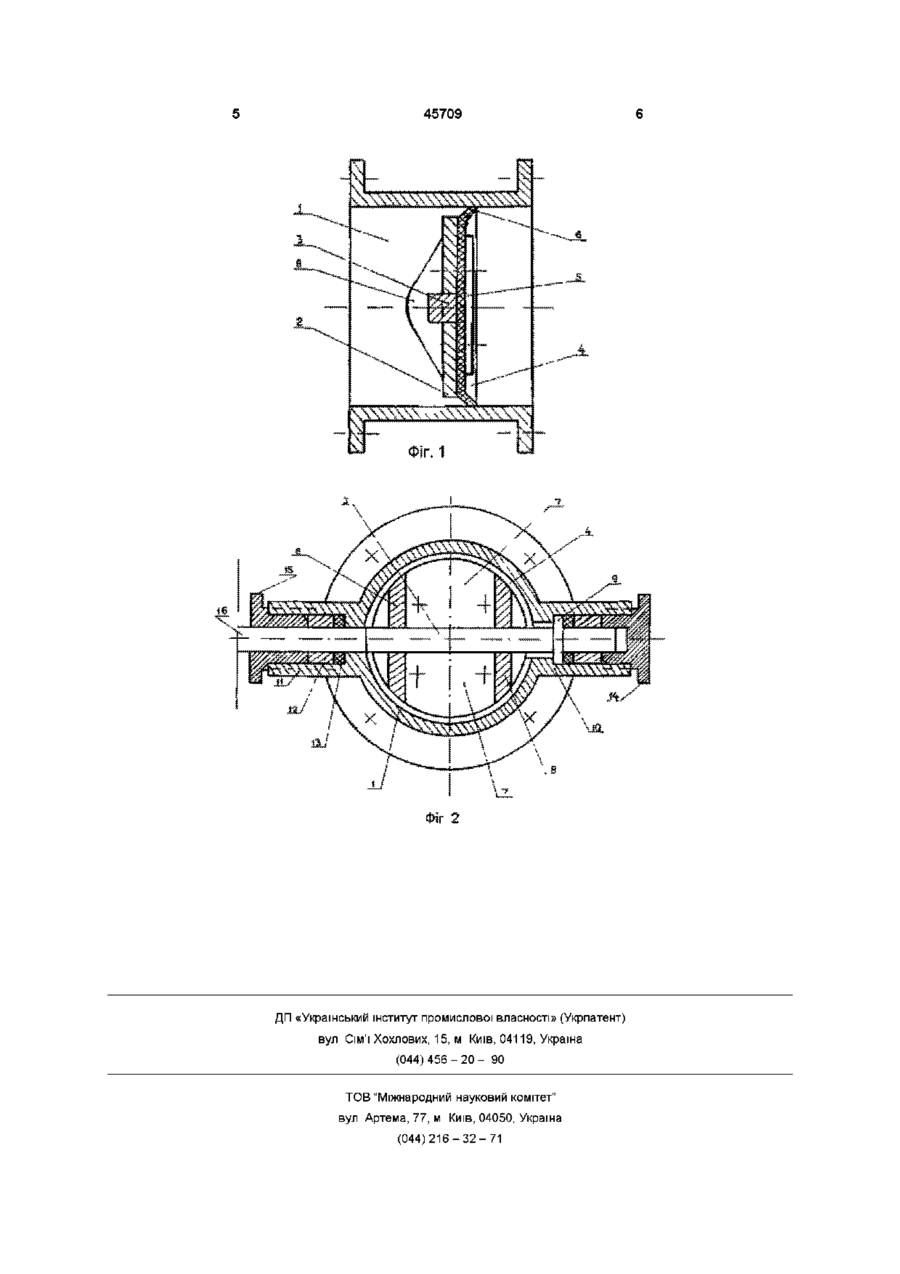

Поворотний затвор, що містить корпус і розміщений в ньому дисковий запірний орган, який поділяє порожнини високого та низького тиску і складається з поворотного диска та манжети з еластичного матеріалу, герметизуючої поворотний диск при закритому положенні поворотного затвора, який відрізняється тим, що манжета з еластичного матеріалу розташована на боковій поверхні поворотного диска з боку порожнини високого тиску з фіксацією положення притискним диском, має форму плоского кільця прямокутного перерізу, уздовж периферійного кола якого з боку порожнини високого тиску розташований герметизуючий виступ, що складає з ним єдине ціле, а з боку порожнини низького тиску виконаний кільцевий зріз прямокутної кромки Винахід належить до галузі арматуробудування і може бути використаний у гідравлічних системах стаціонарних установок пожежогасіння у кабельних підвалах, де вимагається висока ЩІЛЬНІСТЬ гідравлічних затворів і надійність спрацювання гідравлічних затворів при нечастих включеннях установки в роботу ВІДОМІ поворотні затвори, що складаються з корпусу та дискового поворотного запірного органа з герметизацією поворотного диска за допомогою манжети у вигляді кільця з круглим поперечним перерізом з еластичного матеріалу, котре розміщується у проточці по периферичній поверхні поворотного диска Недоліки таких пристроїв утому, що вони не забезпечують герметичності за високого тиску, рідини, якою гасять пожежу (далі води) Найбільш близьким технічним рішенням, обраним у якості прототипу, є поворотний затвор, що складається з корпусу та дискового поворотного запірного органа, поворотний диск якого герметизований у зачиненому положенні поворотного затвора за допомогою манжети з еластичного матеріалу, котра має форму кільця з прямокутним перерізом і розміщена в проточці кільцевого виступу на внутрішній поверхні корпусу Внутрішня поверхня манжети має кільцеву проточку, у котрій міститься поворотний диск своєю овальною периферійною частиною при зачиненому поворотному затворі Герметизація забезпечується притисканням зовнішньої кромки проточки манжети до поверхні поворотного диска тиском води (а/с -S И № 1314171, M K H F 1 6 K 1 / 2 2 6 ) Недоліком конструкції прототипу є наявність спеціальної повітряно-гідравлічної системи, яка забезпечує введення овальної периферійної частини поворотного диска у кільцеву проточку манжети, що ускладнює виготовлення поворотного затвора та зменшує надійність у його роботі через можливість засмічення каналів системи В основу винаходу поставлено завдання спрощення конструкції поворотного затвора та підвищення надійності його роботи шляхом змінений будови манжети Поставлене завдання вирішується тим, що манжета з еластичного матеріалу, яка герметизує поворотний диск при зачиненому поворотному затворі, виконана у вигляді кільця прямокутного перерізу, розміщена на площині поворотного диска з боку порожнини високого тиску, зафіксована притискним диском і має за своїм периферійним колом з боку порожнини високого тиску кільцевий герметизуючий виступ, який щільно прилягає своїм периферійним боком до внутрішньої поверхні корпусу поворотного затвора під напором води, а з боку порожнини низького тиску має зріз кільцевої прямокутної кромки кільця манжети, що збільшує еластичність герметизуючого виступу Вказані суттєві ознаки є необхідними і достатніми в усік випадках використання даного при о ю 45709 строю для одержання заданого технічного результата, тобто спрощення конструкції поворотного затвора та підвищення надійності його роботи Співставний аналіз з прототипом показує, що поворотний затвор, який замовляється, відрізняється тим, що манжета з еластичного матеріалу розташована на боковій поверхні поворотного диска з боку порожнини високого тиску, з фіксацією положення притискним диском і має форму плоского КІЛЬЦЯ прямокутного перерізу, вздовж периферійного кола котрого з боку порожнини високого тиску розташований герметизуючий виступ, що складає з ним єдине ціле, а з боку порожнини низького тиску зроблено кільцевий зріз прямокутної кромки, який підвищує еластичність герметизуючого виступу при повороті дискового запірного органа Застосування запропонованої конструкції поворотного затвора без спеціальної повітряногідравлічної системи, яка забезпечує введення поворотного диска у манжету, спрощує конструкцію поворотного затвора та підвищує надійність його роботи при гасінні пожеж Таким чином, поворотний затвор, що заявляється, відповідає критерію винаходу "новизна" Співставлене рішення, яке заявляється не лише з прототипом, але й з іншими технічними рішеннями у даній галузі техніки не дозволило виявити у них ознаки, що відрізняють дане рішення від прототипу, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "ІСТОТНІ ВІДМІНИ" Винахід пояснюється кресленням, на якому на фіг 1 зображено поворотний затвор, поздовжній розріз, а на фіг 2 - переріз по А-А Поворотній затвор містить корпус 1, всередині якого знаходиться дисковий запірний орган, що складається з поворот диска 2 ексцентрично встановленого на вал 3, манжети 4, притискного диска 5 Манжета 4 виготовлена з еластичного матеріалу, встановлена на поверхні поворотного диска 2 з боку порожнини високого тиску та зафіксована притискним диском 5 Манжета 4 являє собою плоске кільце прямокутного розрізу на периферійному колі якого, зверненому у бік порожнини високого тиску, є герметизуючий виступ 6 , що складає з ним єдине ціле та своєю периферійною поверхнею прилягає до внутрішньої поверхні корпусу 1 Поворотний диск 2 складається з двох сегментів 7, поєднаних дугами 8, які мають квадратні прорізи під квадратну частину валу 3, що має на торцях круглий переріз Вал 3 своєю квадратною частиною розміще ний в середині порожнини корпусу 1 і введений до квас ратних прорізів дуг 8 з розміщенням між сегментами 7, утворюючи, таким чином, площину поворотного диска 2 для встановлення манжети 4 Для недопущення осьового зміщення валу 3 на ньому є буртик 9, що спирається на кромку отвору, діаметром рівного довжині діагоналі квадратного перерізу валу 3 в основі приливку 10 Діаметр отвору в основі приливку 11 відповідає діаметру круглого перерізу валу 3 Вал 3 спирається на підшипники ковзання 12, розміщені у розточках приливків 10 і 11 Ущільнений гумовими кільцями 13, котрі через підшипники 12 підтиснуті нарізними зтулками 14 і 15 Виведений за межі корпусу 1 поворотного затвора кінець валу 3 круглого перерізу 16 слугує для підключення до приводу (на кресленні не показаний) Механічна СТІЙКІСТЬ поворотного дискового запорного органа забезпечена збіркою єдиної конструкції поворотний диск 2 - манжета 4 - притискний диск 5 За сигналом реле протипожежного захисту кабельного підвалу вмикається привід стаціонарної системи гасіння пожежі, підключений до електромережі індивідуальним електрокабелем Вал З поворотного затвора переводить дисковий поворотний орган з положення, перпендикулярного ВІСІ трубопроводу у поздовжнє, Вода по трубопроводу підходить до розбриску вапв, викидається на кабельну систему, підвалу та гасить вогонь При повороті дискового запірного пристрою відбувається деяка деформація герметизуючого виступу 6 в внутрішню поверхню корпусу 1, однак оскільки ексцентриситет незначний, а час деформації малий, манжета з еластичного матеріалу не руйнується Зупиняється дисковий поворотний орган в положенні поздовжньої ВІСІ трубопроводу кінцевим вимикачем, встановленим на приводі поворотного затвора Винахід розроблений, випробуваний і впроваджений на "Інгулецькому гірничо-збагачувальному комбінаті" Використання поворотного затвора з дисковим поворотним органом, що має герметизуючий виступ на манжеті, звернений в бік порожнини високого тиску поворотного затвора, дозволило спростити конструкцію поворотного затвора за рахунок відмови від повітряно-гідравлічної системи, необхідної для закривання дискового поворотного органа, а отже й підвищити надійність роботи стаціонарної системи пожежегасіння 45709 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Rotary gate

Автори англійською

Kryvosheiev Oleksandr Vasyliovych, Basov Anatolii Ivanovych

Назва патенту російською

Поворотный затвор

Автори російською

Кривошеев Александр Васильевич, Басов Анатолий Иванович

МПК / Мітки

МПК: F16K 1/226

Мітки: поворотний, затвор
