Затвор

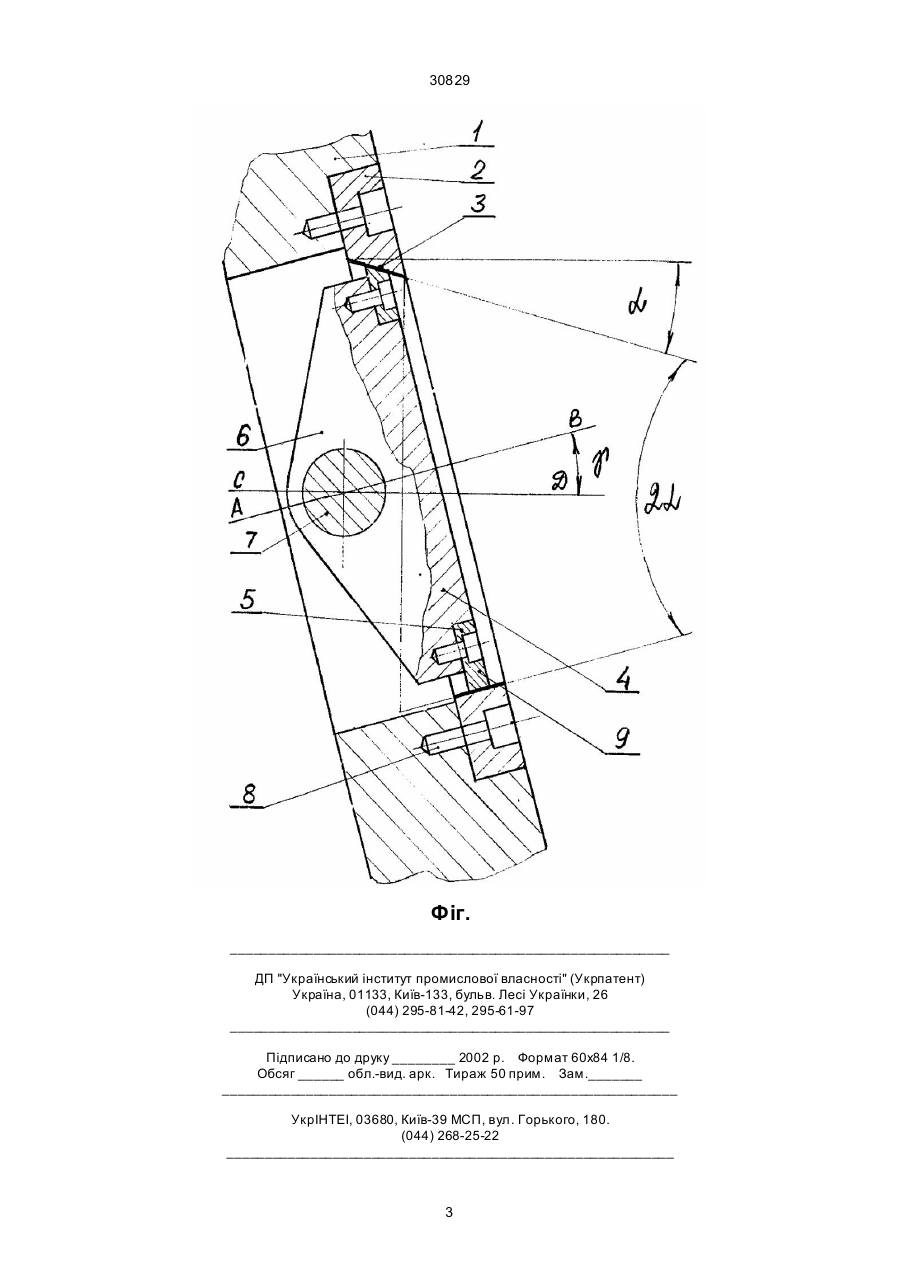

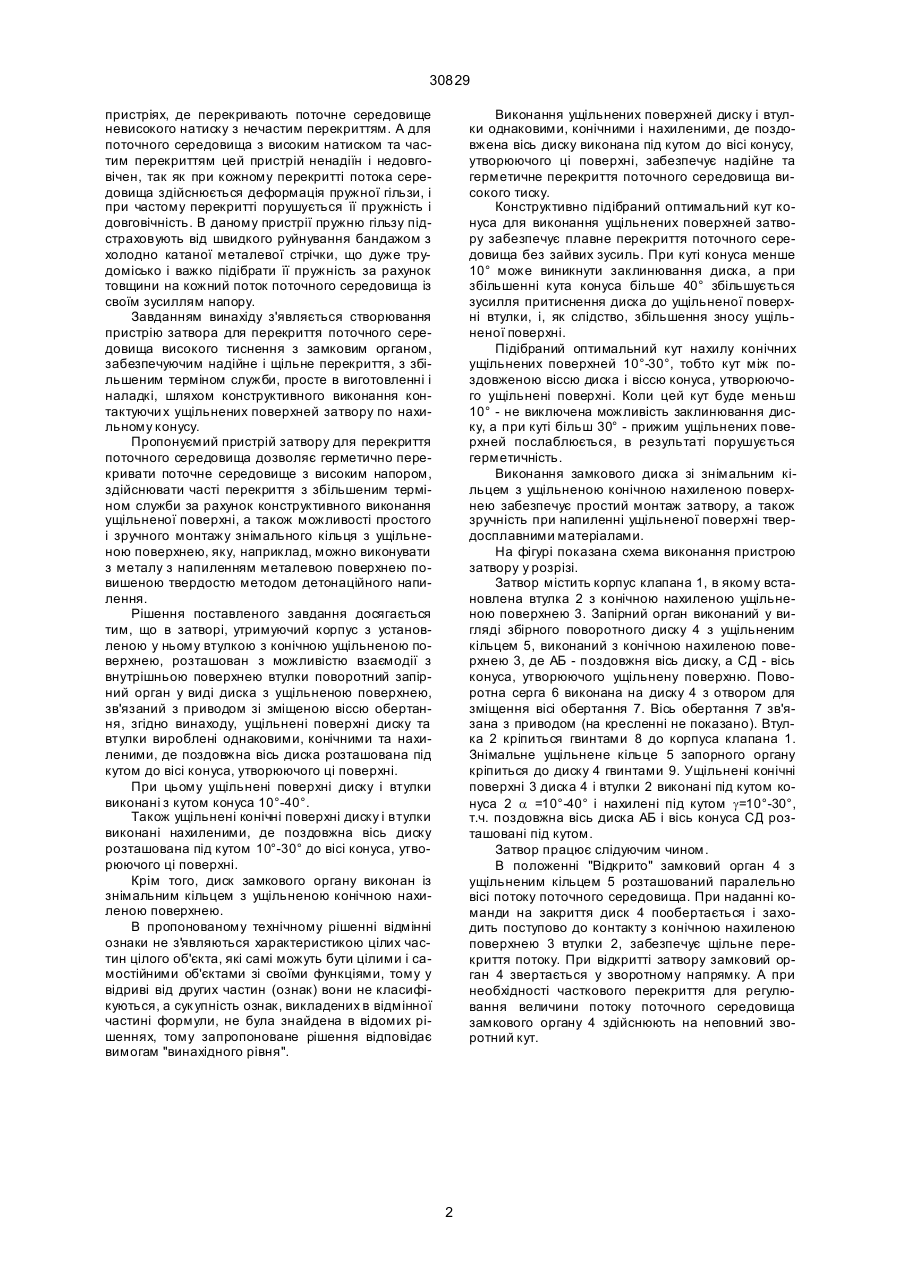

1. Затвор, утримуючий корпус з встановленою у ньому втулкою з конічною ущільненою поверхнею, розташовано з можливістю взаємодії з внутрішньою поверхнею втулки поворотний запірний орган у вигляді диска з ущільненою поверхнею, зв'язаний з приводом зі зміщеною вісью звертання відрізняючийся тим, що ущільнені поверхні диску і втулки виконані однаковими, конічними і 30829 пристріях, де перекривають поточне середовище невисокого натиску з нечастим перекриттям. А для поточного середовища з високим натиском та частим перекриттям цей пристрій ненадіїн і недовговічен, так як при кожному перекритті потока середовища здійснюється деформація пружної гільзи, і при частому перекритті порушується її пружність і довговічність. В даному пристрії пружню гільзу підстраховують від швидкого руйнування бандажом з холодно катаної металевої стрічки, що дуже трудомісько і важко підібрати її пружність за рахунок товщини на кожний поток поточного середовища із своїм зусиллям напору. Завданням винахіду з'являється створювання пристрію затвора для перекриття поточного середовища високого тиснення з замковим органом, забезпечуючим надійне і щільне перекриття, з збільшеним терміном служби, просте в виготовленні і наладкі, шляхом конструктивного виконання контактуючи х ущільнених поверхней затвору по нахильному конусу. Пропонуємий пристрій затвору для перекриття поточного середовища дозволяє герметично перекривати поточне середовище з високим напором, здійснювати часті перекриття з збільшеним терміном служби за рахунок конструктивного виконання ущільненої поверхні, а також можливості простого і зручного монтажу знімального кільця з ущільненою поверхнею, яку, наприклад, можно виконувати з металу з напиленням металевою поверхнею повишеною твердостю методом детонаційного напилення. Рішення поставленого завдання досягається тим, що в затворі, утримуючий корпус з установленою у ньому втулкою з конічною ущільненою поверхнею, розташован з можливістю взаємодії з внутрішньою поверхнею втулки поворотний запірний орган у виді диска з ущільненою поверхнею, зв'язаний з приводом зі зміщеною віссю обертання, згідно винаходу, ущільнені поверхні диску та втулки вироблені однаковими, конічними та нахиленими, де поздовжна вісь диска розташована під кутом до вісі конуса, утворюючого ці поверхні. При цьому ущільнені поверхні диску і втулки виконані з кутом конуса 10°-40°. Також ущільнені конічні поверхні диску і втулки виконані нахиленими, де поздовжна вісь диску розташована під кутом 10°-30° до вісі конуса, утворюючого ці поверхні. Крім того, диск замкового органу виконан із знімальним кільцем з ущільненою конічною нахиленою поверхнею. В пропонованому технічному рішенні відмінні ознаки не з'являються характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими і самостійними об'єктами зі своїми функціями, тому у відриві від других частин (ознак) вони не класифікуються, а сук упність ознак, викладених в відмінної частині формули, не була знайдена в відомих рішеннях, тому запропоноване рішення відповідає вимогам "винахідного рівня". Виконання ущільнених поверхней диску і втулки однаковими, конічними і нахиленими, де поздовжена вісь диску виконана під кутом до вісі конусу, утворюючого ці поверхні, забезпечує надійне та герметичне перекриття поточного середовища високого тиску. Конструктивно підібраний оптимальний кут конуса для виконання ущільнених поверхней затвору забезпечує плавне перекриття поточного середовища без зайвих зусиль. При куті конуса менше 10° може виникнути заклинювання диска, а при збільшенні кута конуса більше 40° збільшується зусилля притиснення диска до ущільненої поверхні втулки, і, як слідство, збільшення зносу ущільненої поверхні. Підібраний оптимальний кут нахилу конічних ущільнених поверхней 10°-30°, тобто кут між поздовженою віссю диска і віссю конуса, утворюючого ущільнені поверхні. Коли цей кут буде меньш 10° - не виключена можливість заклинювання диску, а при куті більш 30° - прижим ущільнених поверхней послаблюється, в результаті порушується герметичність. Виконання замкового диска зі знімальним кільцем з ущільненою конічною нахиленою поверхнею забезпечує простий монтаж затвору, а також зручність при напиленні ущільненої поверхні твердосплавними матеріалами. На фігурі показана схема виконання пристрою затвору у розрізі. Затвор містить корпус клапана 1, в якому встановлена втулка 2 з конічною нахиленою ущільненою поверхнею 3. Запірний орган виконаний у вигляді збірного поворотного диску 4 з ущільненим кільцем 5, виконаний з конічною нахиленою поверхнею 3, де АБ - поздовжня вісь диску, а СД - вісь конуса, утворюючого ущільнену поверхню. Поворотна серга 6 виконана на диску 4 з отвором для зміщення вісі обертання 7. Вісь обертання 7 зв'язана з приводом (на кресленні не показано). Втулка 2 кріпиться гвинтами 8 до корпуса клапана 1. Знімальне ущільнене кільце 5 запорного органу кріпиться до диску 4 гвинтами 9. Ущільнені конічні поверхні 3 диска 4 і втулки 2 виконані під кутом конуса 2 a =10°-40° і нахилені під кутом g=10°-30°, т.ч. поздовжна вісь диска АБ і вісь конуса СД розташовані під кутом. Затвор працює слідуючим чином. В положенні "Відкрито" замковий орган 4 з ущільненим кільцем 5 розташований паралельно вісі потоку поточного середовища. При наданні команди на закриття диск 4 пообертається і заходить поступово до контакту з конічною нахиленою поверхнею 3 втулки 2, забезпечує щільне перекриття потоку. При відкритті затвору замковий орган 4 звертається у зворотному напрямку. А при необхідності часткового перекриття для регулювання величини потоку поточного середовища замкового органу 4 здійснюють на неповний зворотний кут. 2 30829 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
