Установка для ручного буріння на базі мотобура

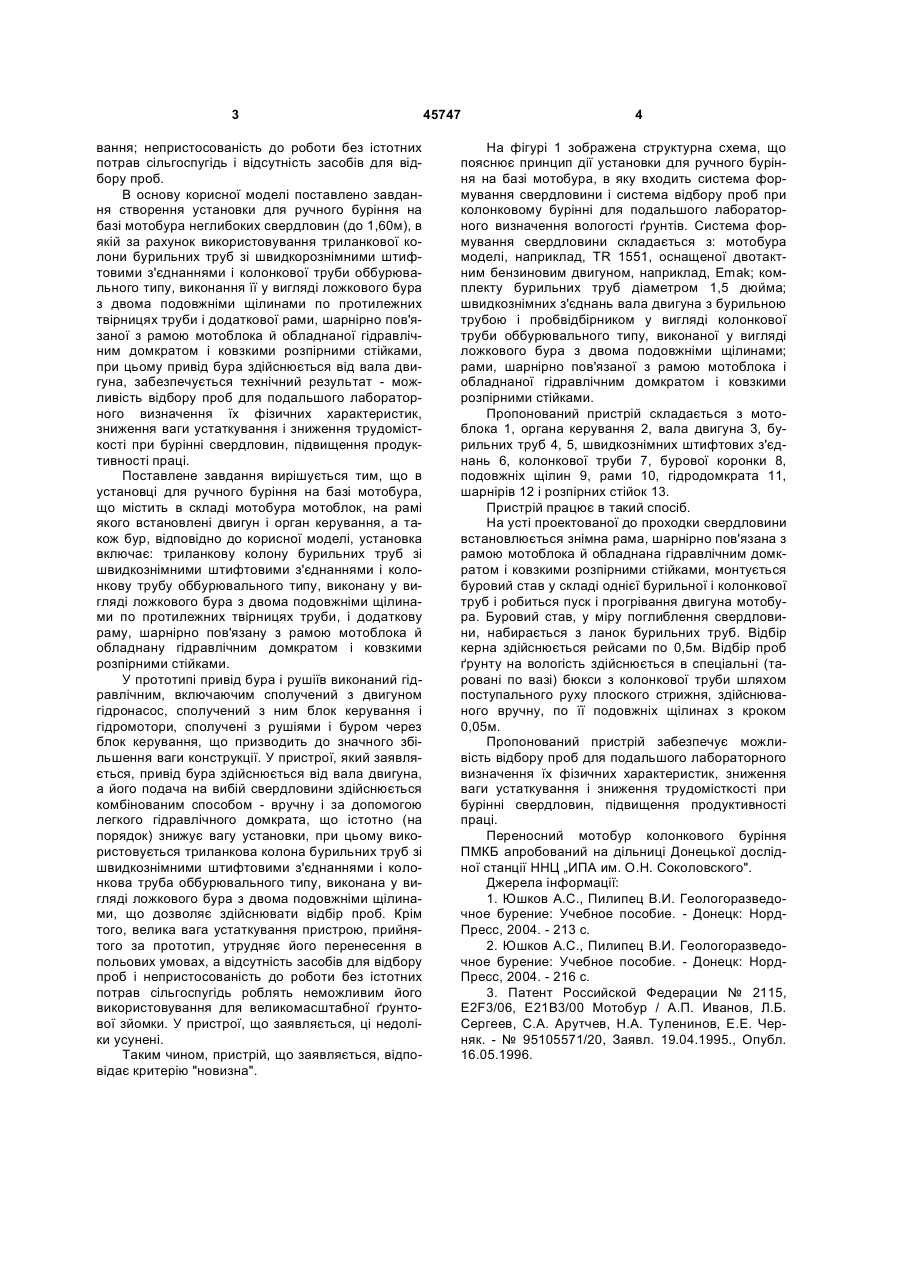

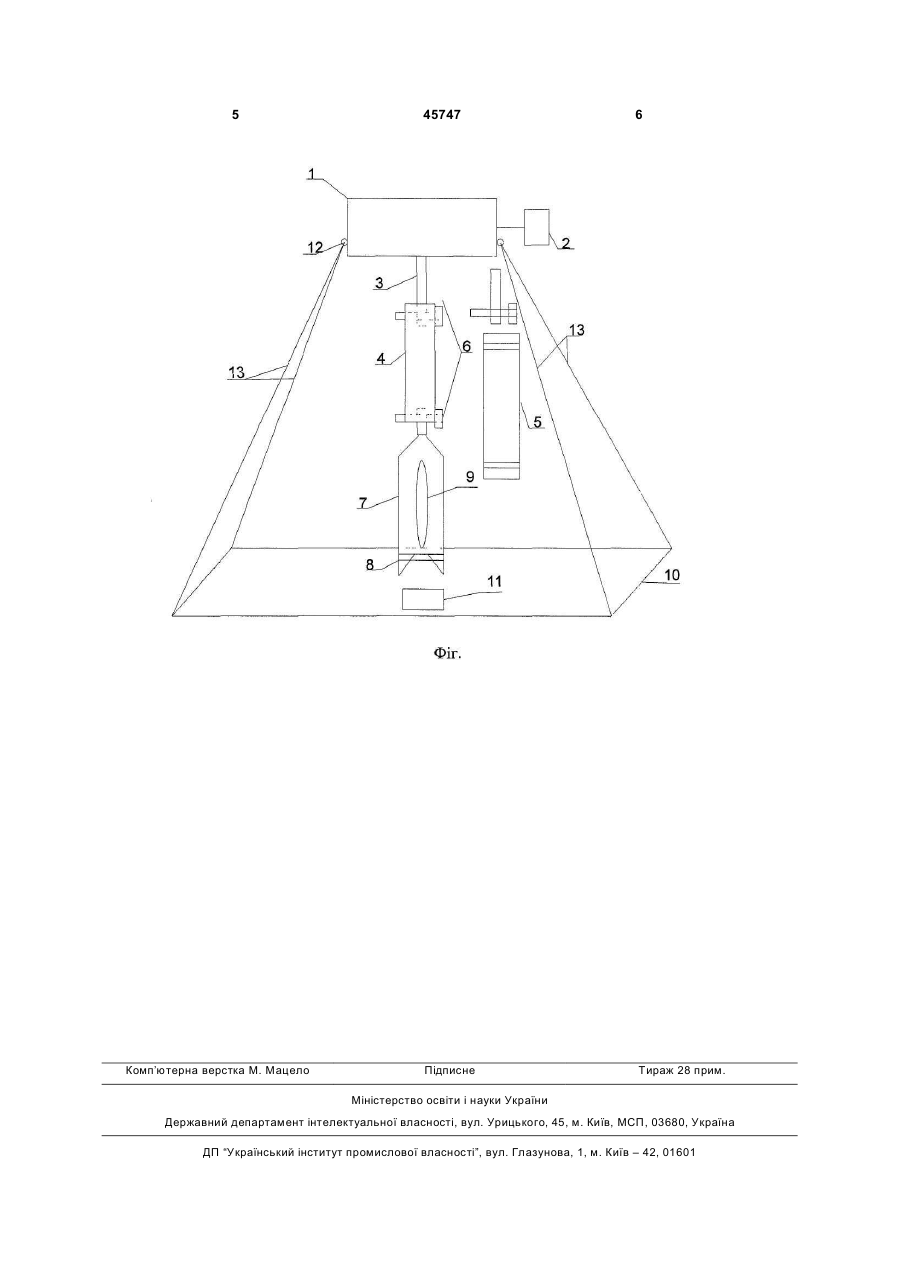

Установка для ручного буріння на базі мотобура, що містить в складі мотобура мотоблок, на рамі якого встановлені двигун і орган керування, а також бур, яка відрізняється тим, що установка включає триланкову колону бурильних труб зі швидкознімними штифтовими з'єднаннями і колонкову трубу оббурювального типу, виконану у вигляді ложкового бура з двома подовжніми щілинами по протилежних твірних труби, і додаткову раму, шарнірно зв'язану з рамою мотоблока й обладнану гідравлічним домкратом і ковзними розпірними стійками, при цьому вал двигуна приводиться в дію від бура. (19) (21) u200905563 (22) 01.06.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) КИСЕЛЬОВ МИКОЛА МИКОЛАЙОВИЧ, ПОЛУПАН ВІКТОР ІВАНОВИЧ, ГЕТМАНЕЦЬ ЛАРИСА ВОЛОДИМИРІВНА (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ 3 вання; непристосованість до роботи без істотних потрав сільгоспугідь і відсутність засобів для відбору проб. В основу корисної моделі поставлено завдання створення установки для ручного буріння на базі мотобура неглибоких свердловин (до 1,60м), в якій за рахунок використовування триланкової колони бурильних труб зі швидкорознімними штифтовими з'єднаннями і колонкової труби оббурювального типу, виконання її у вигляді ложкового бура з двома подовжніми щілинами по протилежних твірницях труби і додаткової рами, шарнірно пов'язаної з рамою мотоблока й обладнаної гідравлічним домкратом і ковзкими розпірними стійками, при цьому привід бура здійснюється від вала двигуна, забезпечується технічний результат - можливість відбору проб для подальшого лабораторного визначення їх фізичних характеристик, зниження ваги устаткування і зниження трудомісткості при бурінні свердловин, підвищення продуктивності праці. Поставлене завдання вирішується тим, що в установці для ручного буріння на базі мотобура, що містить в складі мотобура мотоблок, на рамі якого встановлені двигун і орган керування, а також бур, відповідно до корисної моделі, установка включає: триланкову колону бурильних труб зі швидкознімними штифтовими з'єднаннями і колонкову трубу оббурювального типу, виконану у вигляді ложкового бура з двома подовжніми щілинами по протилежних твірницях труби, і додаткову раму, шарнірно пов'язану з рамою мотоблока й обладнану гідравлічним домкратом і ковзкими розпірними стійками. У прототипі привід бура і рушіїв виконаний гідравлічним, включаючим сполучений з двигуном гідронасос, сполучений з ним блок керування і гідромотори, сполучені з рушіями і буром через блок керування, що призводить до значного збільшення ваги конструкції. У пристрої, який заявляється, привід бура здійснюється від вала двигуна, а його подача на вибій свердловини здійснюється комбінованим способом - вручну і за допомогою легкого гідравлічного домкрата, що істотно (на порядок) знижує вагу установки, при цьому використовується триланкова колона бурильних труб зі швидкознімними штифтовими з'єднаннями і колонкова труба оббурювального типу, виконана у вигляді ложкового бура з двома подовжніми щілинами, що дозволяє здійснювати відбір проб. Крім того, велика вага устаткування пристрою, прийнятого за прототип, утрудняє його перенесення в польових умовах, а відсутність засобів для відбору проб і непристосованість до роботи без істотних потрав сільгоспугідь роблять неможливим його використовування для великомасштабної ґрунтової зйомки. У пристрої, що заявляється, ці недоліки усунені. Таким чином, пристрій, що заявляється, відповідає критерію "новизна". 45747 4 На фігурі 1 зображена структурна схема, що пояснює принцип дії установки для ручного буріння на базі мотобура, в яку входить система формування свердловини і система відбору проб при колонковому бурінні для подальшого лабораторного визначення вологості ґрунтів. Система формування свердловини складається з: мотобура моделі, наприклад, TR 1551, оснащеної двотактним бензиновим двигуном, наприклад, Emak; комплекту бурильних труб діаметром 1,5 дюйма; швидкознімних з'єднань вала двигуна з бурильною трубою і пробвідбірником у вигляді колонкової труби оббурювального типу, виконаної у вигляді ложкового бура з двома подовжніми щілинами; рами, шарнірно пов'язаної з рамою мотоблока і обладнаної гідравлічним домкратом і ковзкими розпірними стійками. Пропонований пристрій складається з мотоблока 1, органа керування 2, вала двигуна 3, бурильних труб 4, 5, швидкознімних штифтових з'єднань 6, колонкової труби 7, бурової коронки 8, подовжніх щілин 9, рами 10, гідродомкрата 11, шарнірів 12 і розпірних стійок 13. Пристрій працює в такий спосіб. На усті проектованої до проходки свердловини встановлюється знімна рама, шарнірно пов'язана з рамою мотоблока й обладнана гідравлічним домкратом і ковзкими розпірними стійками, монтується буровий став у складі однієї бурильної і колонкової труб і робиться пуск і прогрівання двигуна мотобура. Буровий став, у міру поглиблення свердловини, набирається з ланок бурильних труб. Відбір керна здійснюється рейсами по 0,5м. Відбір проб ґрунту на вологість здійснюється в спеціальні (таровані по вазі) бюкси з колонкової труби шляхом поступального руху плоского стрижня, здійснюваного вручну, по її подовжніх щілинах з кроком 0,05м. Пропонований пристрій забезпечує можливість відбору проб для подальшого лабораторного визначення їх фізичних характеристик, зниження ваги устаткування і зниження трудомісткості при бурінні свердловин, підвищення продуктивності праці. Переносний мотобур колонкового буріння ПМКБ апробований на дільниці Донецької дослідної станції ННЦ „ИПА им. О.Н. Соколовского". Джерела інформації: 1. Юшков А.С., Пилипец В.И. Геологоразведочное бурение: Учебное пособие. - Донецк: НордПресс, 2004. - 213 с. 2. Юшков А.С., Пилипец В.И. Геологоразведочное бурение: Учебное пособие. - Донецк: НордПресс, 2004. - 216 с. 3. Патент Российской Федерации № 2115, E2F3/06, Е21В3/00 Мотобур / А.П. Иванов, Л.Б. Сергеев, С.А. Арутчев, Н.А. Туленинов, Е.Е. Черняк. - № 95105571/20, Заявл. 19.04.1995., Опубл. 16.05.1996. 5 Комп’ютерна верстка М. Мацело 45747 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
