Установка для буріння свердловин

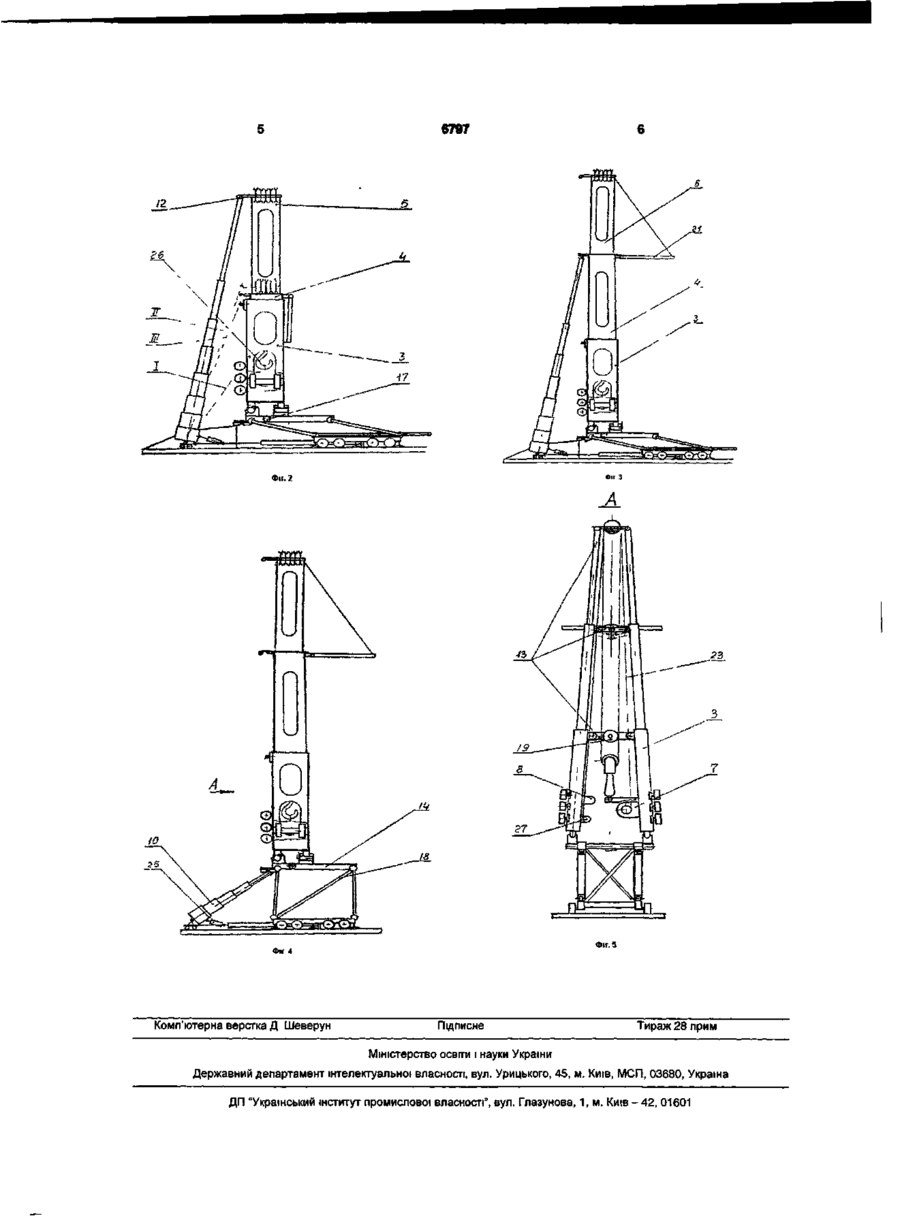

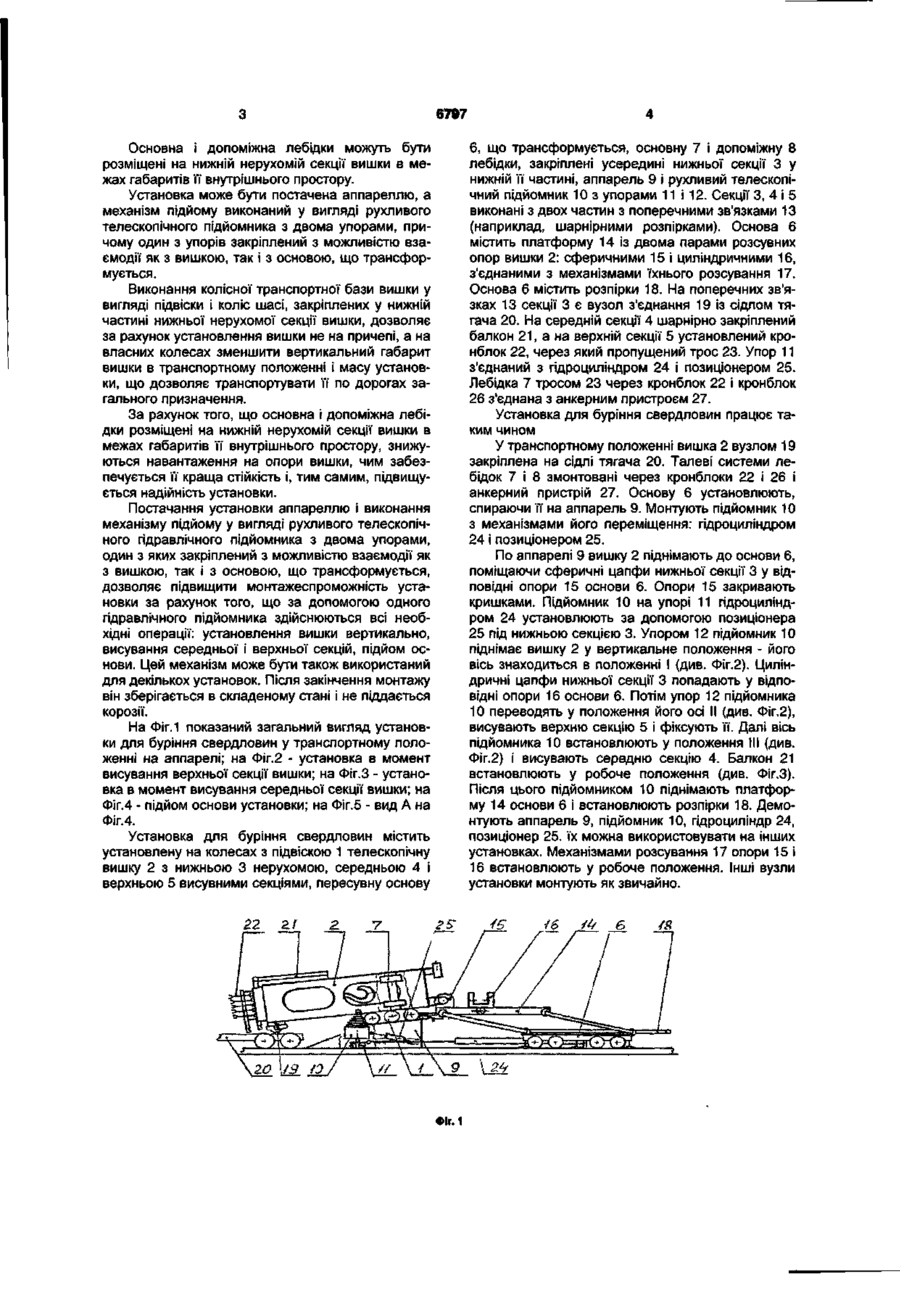

1. Установка для буріння свердловин, яка містить основу, що трансформується, на колісній транспортній базі основи, телескопічну вишку на колісній транспортній базі вишки з нижньою нерухомою, середньою і верхньою висувними секціями, основну і допоміжну лебідки і механізм підйому, яка відрізняється тим, що колісна транспортна база вишки виконана у вигляді підвіски і коліс шасі, Корисна модель відноситься до бурової техніки, а саме до пересувних установок, призначених для буріння свердловин. Відома самохідна бурова установка [див. оп. до а.с. СРСР №1838565, Е21В7/02, 1991], що містить колісну транспортну базу, на основі якої встановлена складена вишка, засіб переведення вишки з транспортного положення в робоче, лебідку з канатом. Недоліком такої установки є складність транспортування, зв'язана зі значним розміром установки по висоті у транспортованому вигляді, тому що вишка під час перевезення укладається на дах мотоблока. Найбільш близької по технічній сутності є установка для буріння свердловин [див. каталог фірми «DREKO», Канада, 1996-1997рр, стор.828829], що включає основу, яка трансформується, телескопічну вишку з нерухомою та висувними секціями, основну і допоміжну лебідки і механізм підйому, установлені на колісні транспортні бази вишки і основи. Відома установка має ряд недоліків. Вишка при транспортуванні укладається на дах транспортного засобу, великий габарит по висоті викликає труднощі під час перевезення. Установка має велику сумарну масу вишки і її транспортної бази. Розташування основної і допоміжної лебідок на транспортній базі за межами габаритів внутріш закріплених у нижній частині нижньої нерухомої секції вишки. 2. Установка для буріння свердловин за п. 1, яка відрізняється тим, що основна і допоміжна лебідки розміщені на нижній нерухомій секції вишки в межах габаритів її внутрішнього простору. 3. Установка для буріння свердловин за пп. 1 та 2, яка відрізняється тим, що вона оснащена апареллю, а механізм підйому виконаний у вигляді рухливого телескопічного підйомника з двома упорами, причому один з упорів закріплений з можливістю взаємодії як з вишкою, так і з основою, що трансформується. нього простору вишки приводить до нерівномірності дії навантаження на опори вишки, це компенсується збільшенням її поперечного переріза, що веде до збільшення маси установки. Крім того, при монтажі-демонтажі установки використовуються три види гідроциліндрів: для підйому вишки у вертикальне положення, для висування секцій вишки і для підйому основи. Усі використовувані гідроциліндри в робочому положенні мають висунуті штоки, які піддаються корозії, що знижує надійність роботи установки. В основі корисної моделі поставлена задача спрощення транспортування, монтажу-демонтажу установки для буріння свердловин, зниження її габаритів і маси і підвищення надійності. Поставлена задача вирішується за рахунок того, що в установці для буріння свердловин, яка містить основу, що трансформується, на колісній транспортній базі основи, телескопічну вишку на колісній транспортній базі вишки з нижньою нерухомою, середньою і верхньою висувними секціями, основну і допоміжну лебідки і механізм підйому, відповідно до технічного рішення колісна транспортна база вишки виконана у вигляді підвіски і коліс шасі, закріплених у нижній частині нижньої нерухомої секції вишки. І CD ST 6797 Основна і допоміжна лебідки можуть бути розміщені на нижній нерухомій секції вишки в межах габаритів її внутрішнього простору. Установка може бути постачена аппареллю, а механізм підйому виконаний у вигляді рухливого телескопічного підйомника з двома упорами, причому один з упорів закріплений з можливістю взаємодії як з вишкою, так і з основою, що трансформується. Виконання колісної транспортної бази вишки у вигляді підвіски і коліс шасі, закріплених у нижній частині нижньої нерухомої секції вишки, дозволяє за рахунок установлення вишки не на причепі, а на власних колесах зменшити вертикальний габарит вишки в транспортному положенні і масу установки, що дозволяє транспортувати її по дорогах загального призначення. За рахунок того, що основна і допоміжна лебідки розміщені на нижній нерухомій секції вишки в межах габаритів її внутрішнього простору, знижуються навантаження на опори вишки, чим забезпечується її краща стійкість і, тим самим, підвищується надійність установки. Постачання установки аппареллю і виконання механізму підйому у вигляді рухливого телескопічного гідравлічного підйомника з двома упорами, один з яких закріплений з можливістю взаємодії як з вишкою, так і з основою, що трансформується, дозволяє підвищити монтажеспроможність установки за рахунок того, що за допомогою одного гідравлічного підйомника здійснюються всі необхідні операції: установлення вишки вертикально, висування середньої і верхньої секцій, підйом основи. Цей механізм може бути також використаний для декількох установок. Після закінчення монтажу він зберігається в складеному стані і не піддається корозії. На Фіг.1 показаний загальний вигляд установки для буріння свердловин у транспортному положенні на аппарелі; на Фіг.2 - установка в момент висування верхньої секції вишки; на Фіг.З - установка в момент висування середньої секції вишки; на Фіг.4 - підйом основи установки; на Фіг.5 - вид А на Фіг.4. Установка для буріння свердловин містить установлену на колесах з підвіскою 1 телескопічну вишку 2 з нижньою 3 нерухомою, середньою 4 і верхньою 5 висувними секціями, пересувну основу 22 6, що трансформується, основну 7 і допоміжну 8 лебідки, закріплені усередині нижньої секції 3 у нижній її частині, аппарель 9 і рухливий телескопічний підйомник 10 з упорами 11 і 12. Секції 3, 4 і 5 виконані з двох частин з поперечними зв'язками 13 (наприклад, шарнірними розпірками). Основа 6 містить платформу 14 із двома парами розсувних опор вишки 2: сферичними 15 і циліндричними 16, з'єднаними з механізмами їхнього розсування 17. Основа 6 містить розпірки 18. На поперечних зв'язках 13 секції 3 є вузол з'єднання 19 із сідлом тягача 20. На середній секції 4 шарнірно закріплений балкон 21, а на верхній секції 5 установлений кронблок 22, через який пропущений трос 23. Упор 11 з'єднаний з гідроциліндром 24 і позиціонером 25. Лебідка 7 тросом 23 через кронблок 22 і кронблок 26 з'єднана з анкерним пристроєм 27. Установка для буріння свердловин працює таким чином У транспортному положенні вишка 2 вузлом 19 закріплена на сідлі тягача 20. Талеві системи лебідок 7 і 8 змонтовані через кронблоки 22 і 26 і анкерний пристрій 27. Основу 6 установлюють, спираючи її на аппарель 9. Монтують підйомник 10 з механізмами його переміщення: гідроциліндром 24 і позиціонером 25. По аппарелі 9 вишку 2 піднімають до основи 6, поміщаючи сферичні цапфи нижньої секції 3 у відповідні опори 15 основи 6. Опори 15 закривають кришками. Підйомник 10 на упорі 11 гідроциліндром 24 установлюють за допомогою позиціонера 25 під нижньою секцією 3. Упором 12 підйомник 10 піднімає вишку 2 у вертикальне положення - його вісь знаходиться в положенні І (див. Фіг.2). Циліндричні цапфи нижньої секції 3 попадають у відповідні опори 16 основи 6. Потім упор 12 підйомника 10 переводять у положення його осі II (див. Фіг.2), висувають верхню секцію 5 і фіксують її. Далі вісь підйомника 10 встановлюють у положення III (див. Фіг.2) і висувають середню секцію 4. Балкон 21 встановлюють у робоче положення (див. Фіг.З). Після цього підйомником 10 піднімають платформу 14 основи 6 і встановлюють розпірки 18. Демонтують аппарель 9, підйомник 10, гідроциліндр 24, позиціонер 25. їх можна використовувати на інших установках. Механізмами розсування 17 опори 15 і 16 встановлюють у робоче положення. Інші вузли установки монтують як звичайно. 2.І Фіг.1 6797 /2 Фіг. 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
