Візок ручний для транспортування малогабаритних вантажів з допоміжним колесом

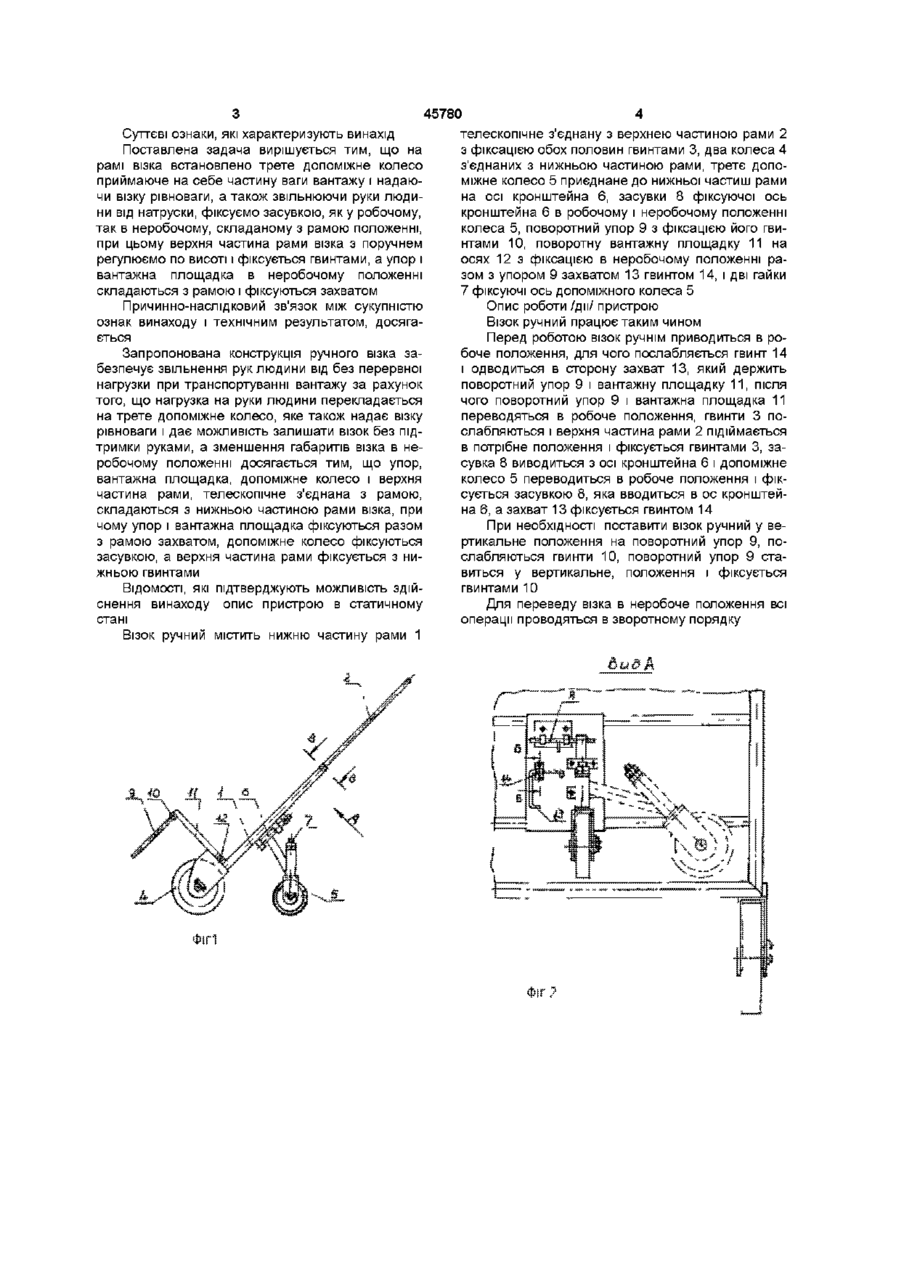

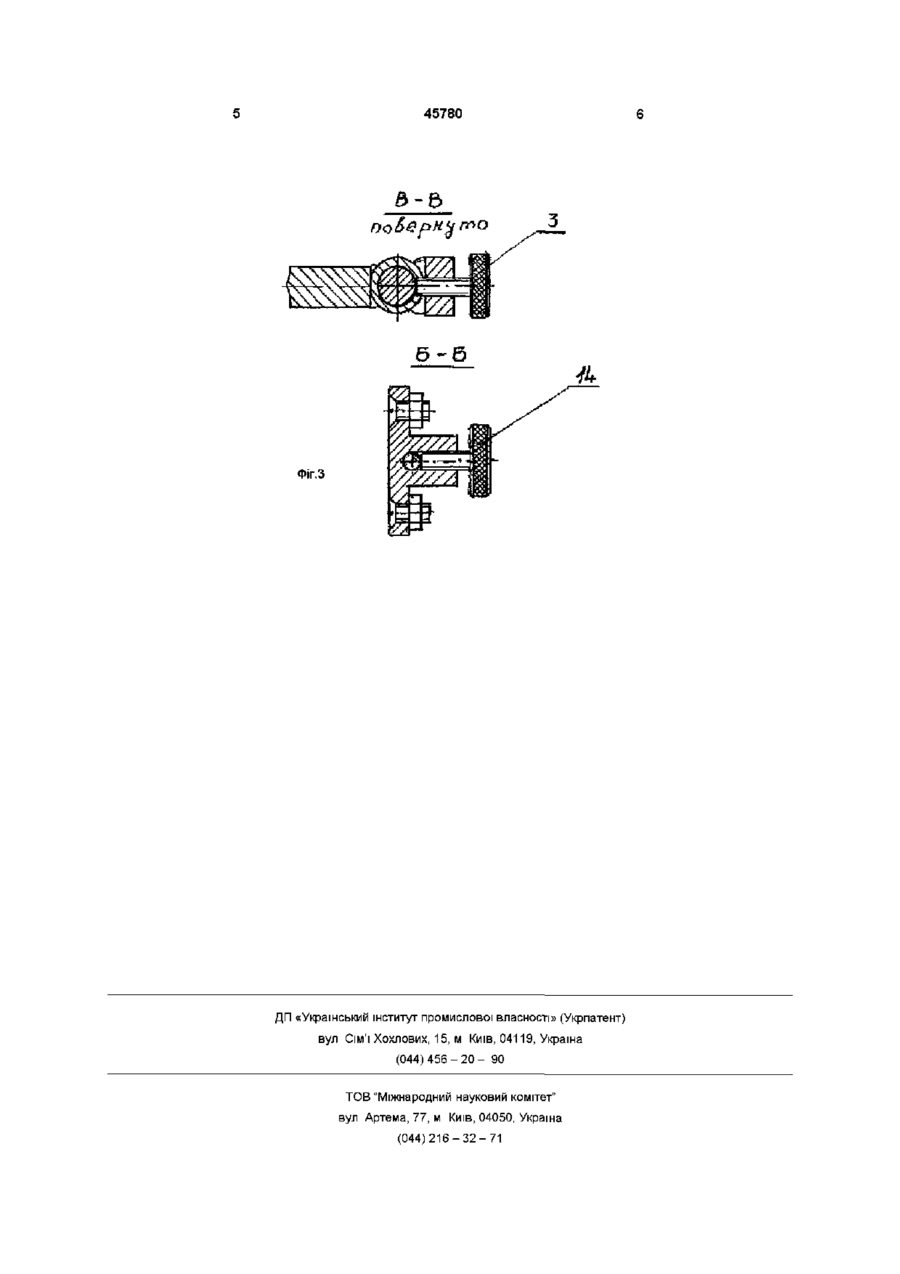

Візок ручний для транспортування малогабаритних вантажів, що містить раму з двома паралельно розташованими колесами і вантажну площадку з упором, який відрізняється тим, що забезпечує звільнення рук людини від безперервного навантаження при транспортуванні вантажу візком за рахунок того, що навантаження з рук перекладається на третє допоміжне колесо, а зменшення габаритів візка в неробочому положенні досягається тим, що поворотний упор, поворотна вантажна площадка, допоміжне колесо і верхня частина рами телескопічно з'єднані з нижньою частиною рами, складаються з рамою візка, при цьому поворотний упор з регулюванням гвинтами і поворотна вантажна площадка фіксуються разом з рамою захватом, верхня частина рами фіксується гвинтами, а допоміжне колесо фіксується в робочому і неробочому положенні засувкою, фіксуючою вісь кронштейна допоміжного колеса, крім того допоміжне колесо може надавати візку рівновагу без допомоги рук Візок ручний для транспортування малогабаритних вантажів з допоміжним колесом Галузь техніки, до якої належить винахід, та галузь його використання Винахід належить до без колійних наземних транспортних засобів призначених для транспортування малогабаритних вантажів Рівень техніки - опис аналога передаються на руки людини втомляючи її, а при зупинці візка і постановці його на упор, часто людина не може лишити візок без підтримки його руками, для забезпечення рівноваги Крім того вантажна площадка і упор не складаються з рамою візка для зменшення габаритів візка в неробочому положенні і верхня частина рами візка не входить у нижню частину телескопічна Перелік фігур креслень Суть запропонованого винаходу пояснюється кресленнями на яких зображен ручний візок 1 На фіг 1 зображено загальний вад візка 2 На фіг 2 зображено допоміжне колесо у двох положеннях 3 На фіг 3 зображен розріз частини рами з фіксуючим гвинтом, а також розріз кронштейна з захватом і регулюючим гвинтом Задача, на вирішення якої спрямовано заявленій винахід, із зазначенням технічного результату В основу винаходу поставлена задача розгрузки рук людини транспортуючої вантаж, при допомозі третього допоміжного колеса, а також зменшення габаритів візка у неробочому положенні за рахунок складання з рамою у пора, вантажної площадки, допоміжного колеса і верхньої частини рами, телескопічне з'єднаної з нижньою частиною ВІДОМІ ВІЗКИ ручні битові, які мають раму з двома колесами та поручнем і вантажну опорну площадку з упором, приєднану до рами Опис прототипу Найбільш близьким аналогом пристрою, який заявляється вибраним як прототип, являється візок ручний, який має раму з двома колесами розміщеними паралельно на осі закріпленої до нижньої частини рами При цьому рама оснащена вантажною площадкою, яка має упор, предназначений для вертикальної установки візка на МІСЦІ, а верхня перемичка рами являється поручнем Зазначення причин, які перешкоджають одержанню необхідного технічного результату При роботі відомого ручного візка, вага вантажу встановленого на вантажній площадці розподіляється на колеса візка і на руки людини транспортуючої вантаж, при цьому всі поштовхи колеса візка від, нерівностей грунта /бугорки, ямки, тощо/ О 00 ю 45780 телескопічне з'єднану з верхнею частиною рами 2 з фіксацією обох половин гвинтами 3, два колеса 4 з'єднаних з нижньою частиною рами, третє допоміжне колесо 5 приєднане до нижньої частиш рами на осі кронштейна 6, засувки 8 фіксуючої ось кронштейна 6 в робочому і неробочому положенні колеса 5, поворотний упор 9 з фіксацією його гвинтами 10, поворотну вантажну площадку 11 на осях 12 з фіксацією в неробочому положенні разом з упором 9 захватом 13 гвинтом 14, і дві гайки 7 фіксуючі ось допоміжного колеса 5 Опис роботи /дії/ пристрою Візок ручний працює таким чином Перед роботою візок ручнім приводиться в робоче положення, для чого послабляється гвинт 14 і одводиться в сторону захват 13, який держить поворотний упор 9 і вантажну площадку 11, після чого поворотний упор 9 і вантажна площадка 11 переводяться в робоче положення, гвинти 3 послабляються і верхня частина рами 2 підіймається в потрібне положення і фіксується гвинтами 3, засувка 8 виводиться з осі кронштейна 6 і допоміжне колесо 5 переводиться в робоче положення і фіксується засувкою 8, яка вводиться в ос кронштейна 6, а захват 13 фіксується гвинтом 14 При необхідності поставити візок ручний у вертикальне положення на поворотний упор 9, послабляються гвинти 10, поворотний упор 9 ставиться у вертикальне, положення і фіксується гвинтами 10 ВІДОМОСТІ, ЯКІ підтверджують можливість здійснення винаходу опис пристрою в статичному Для переведу візка в неробоче положення всі стані операції проводяться в зворотному порядку Візок ручний містить нижню частину рами 1 Суттєві ознаки, які характеризують винахід Поставлена задача вирішується тим, що на рамі візка встановлено трете допоміжне колесо приймаюче на себе частину ваги вантажу і надаючи візку рівноваги, а також звільнюючи руки людини від натруски, фіксуємо засувкою, як у робочому, так в неробочому, складаному з рамою положенні, при цьому верхня частина рами візка з поручнем регулюємо по висоті і фіксується гвинтами, а упор і вантажна площадка в неробочому положенні складаються з рамою і фіксуються захватом Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, досягається Запропонована конструкція ручного візка забезпечує звільнення рук людини від без перервної нагрузки при транспортуванні вантажу за рахунок того, що нагрузка на руки людини перекладається на трете допоміжне колесо, яке також надає візку рівноваги і дає можливість залишати візок без підтримки руками, а зменшення габаритів візка в неробочому положенні досягається тим, що упор, вантажна площадка, допоміжне колесо і верхня частина рами, телескопічне з'єднана з рамою, складаються з нижньою частиною рами візка, при чому упор і вантажна площадка фіксуються разом з рамою захватом, допоміжне колесо фіксуються засувкою, а верхня частина рами фіксується з нижньою гвинтами 45780 3-5 6-6 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
