Гідросистема секції механізованого кріплення

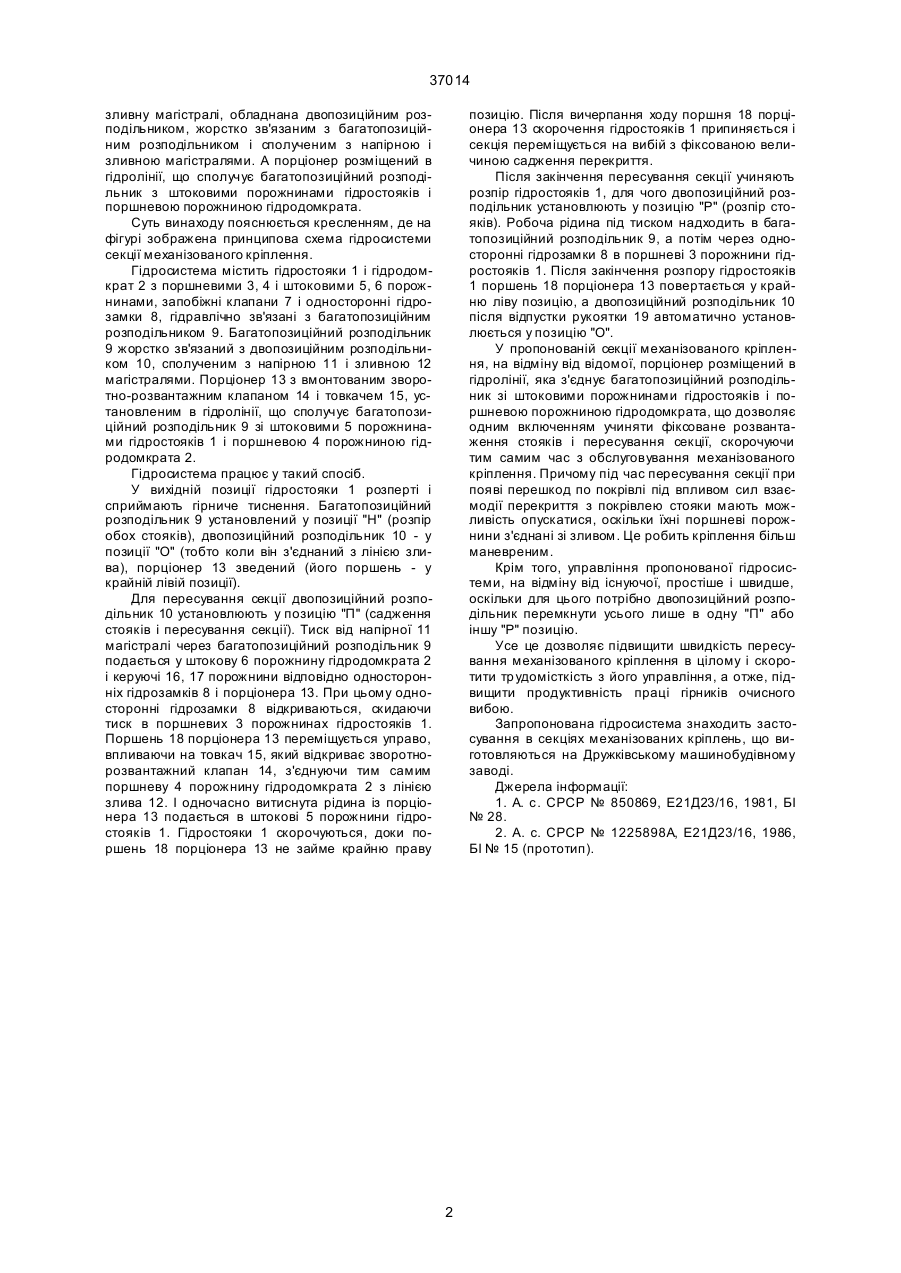

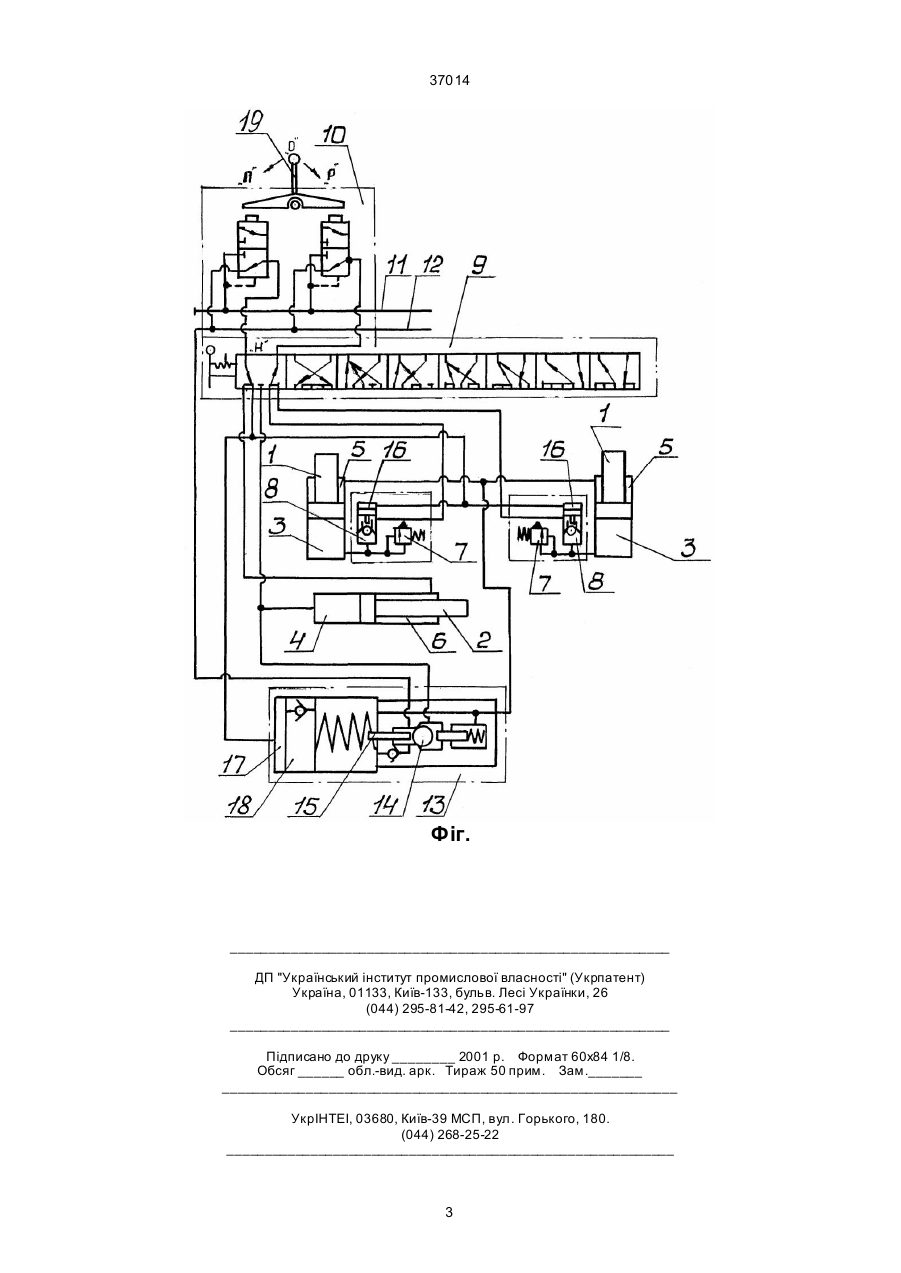

Гідросистема секції механізованого кріплення, що місить гідростояки і гідродомкрат, які мають 37014 зливну магістралі, обладнана двопозиційним розподільником, жорстко зв'язаним з багатопозиційним розподільником і сполученим з напірною і зливною магістралями. А порціонер розміщений в гідролінії, що сполучує багатопозиційний розподільник з штоковими порожнинами гідростояків і поршневою порожниною гідродомкрата. Суть винаходу пояснюється кресленням, де на фігурі зображена принципова схема гідросистеми секції механізованого кріплення. Гідросистема містить гідростояки 1 і гідродомкрат 2 з поршневими 3, 4 і штоковими 5, 6 порожнинами, запобіжні клапани 7 і односторонні гідрозамки 8, гідравлічно зв'язані з багатопозиційним розподільником 9. Багатопозиційний розподільник 9 жорстко зв'язаний з двопозиційним розподільником 10, сполученим з напірною 11 і зливною 12 магістралями. Порціонер 13 з вмонтованим зворотно-розвантажним клапаном 14 і товкачем 15, установленим в гідролінії, що сполучує багатопозиційний розподільник 9 зі штоковими 5 порожнинами гідростояків 1 і поршневою 4 порожниною гідродомкрата 2. Гідросистема працює у такий спосіб. У вихідній позиції гідростояки 1 розперті і сприймають гірниче тиснення. Багатопозиційний розподільник 9 установлений у позиції "Н" (розпір обох стояків), двопозиційний розподільник 10 - у позиції "О" (тобто коли він з'єднаний з лінією злива), порціонер 13 зведений (його поршень - у крайній лівій позиції). Для пересування секції двопозиційний розподільник 10 установлюють у позицію "П" (садження стояків і пересування секції). Тиск від напірної 11 магістралі через багатопозиційний розподільник 9 подається у штокову 6 порожнину гідродомкрата 2 і керуючі 16, 17 порожнини відповідно односторонніх гідрозамків 8 і порціонера 13. При цьому односторонні гідрозамки 8 відкриваються, скидаючи тиск в поршневих 3 порожнинах гідростояків 1. Поршень 18 порціонера 13 переміщується управо, впливаючи на товкач 15, який відкриває зворотнорозвантажний клапан 14, з'єднуючи тим самим поршневу 4 порожнину гідродомкрата 2 з лінією злива 12. І одночасно витиснута рідина із порціонера 13 подається в штокові 5 порожнини гідростояків 1. Гідростояки 1 скорочуються, доки поршень 18 порціонера 13 не займе крайню праву позицію. Після вичерпання ходу поршня 18 порціонера 13 скорочення гідростояків 1 припиняється і секція переміщується на вибій з фіксованою величиною садження перекриття. Після закінчення пересування секції учиняють розпір гідростояків 1, для чого двопозиційний розподільник установлюють у позицію "Р" (розпір стояків). Робоча рідина під тиском надходить в багатопозиційний розподільник 9, а потім через односторонні гідрозамки 8 в поршневі 3 порожнини гідростояків 1. Після закінчення розпору гідростояків 1 поршень 18 порціонера 13 повертається у крайню ліву позицію, а двопозиційний розподільник 10 після відпустки рукоятки 19 автоматично установлюється у позицію "О". У пропонованій секції механізованого кріплення, на відміну від відомої, порціонер розміщений в гідролінії, яка з'єднує багатопозиційний розподільник зі штоковими порожнинами гідростояків і поршневою порожниною гідродомкрата, що дозволяє одним включенням учиняти фіксоване розвантаження стояків і пересування секції, скорочуючи тим самим час з обслуговування механізованого кріплення. Причому під час пересування секції при появі перешкод по покрівлі під впливом сил взаємодії перекриття з покрівлею стояки мають можливість опускатися, оскільки їхні поршневі порожнини з'єднані зі зливом. Це робить кріплення більш маневреним. Крім того, управління пропонованої гідросистеми, на відміну від існуючої, простіше і швидше, оскільки для цього потрібно двопозиційний розподільник перемкнути усього лише в одну "П" або іншу "Р" позицію. Усе це дозволяє підвищити швидкість пересування механізованого кріплення в цілому і скоротити тр удомісткість з його управління, а отже, підвищити продуктивність праці гірників очисного вибою. Запропонована гідросистема знаходить застосування в секціях механізованих кріплень, що виготовляються на Дружківському машинобудівному заводі. Джерела інформації: 1. А. с. СРСР № 850869, Е21Д23/16, 1981, БІ № 28. 2. А. с. СРСР № 1225898А, Е21Д23/16, 1986, БІ № 15 (прототип). 2 37014 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
