Ручний інструмент для обробітку грунту

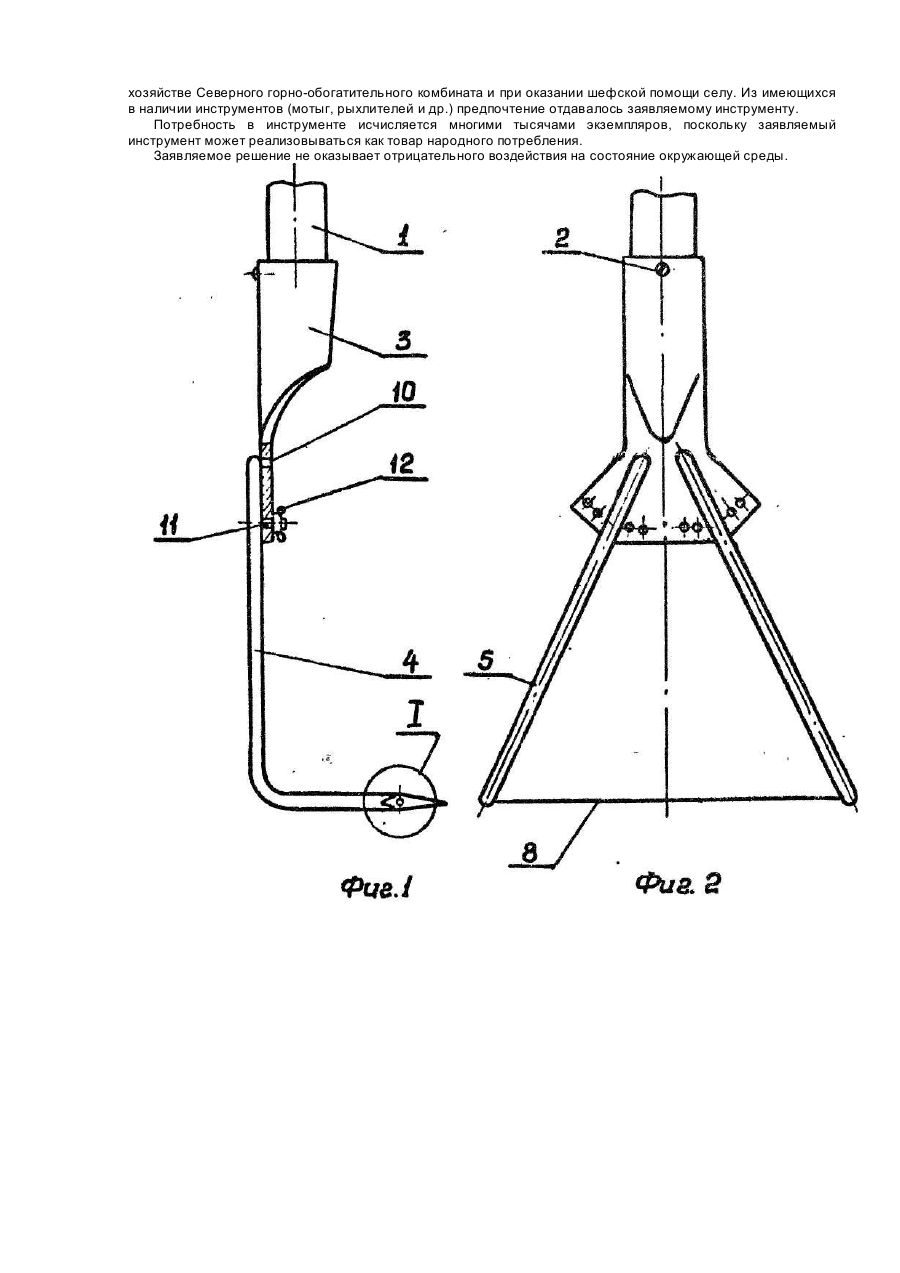

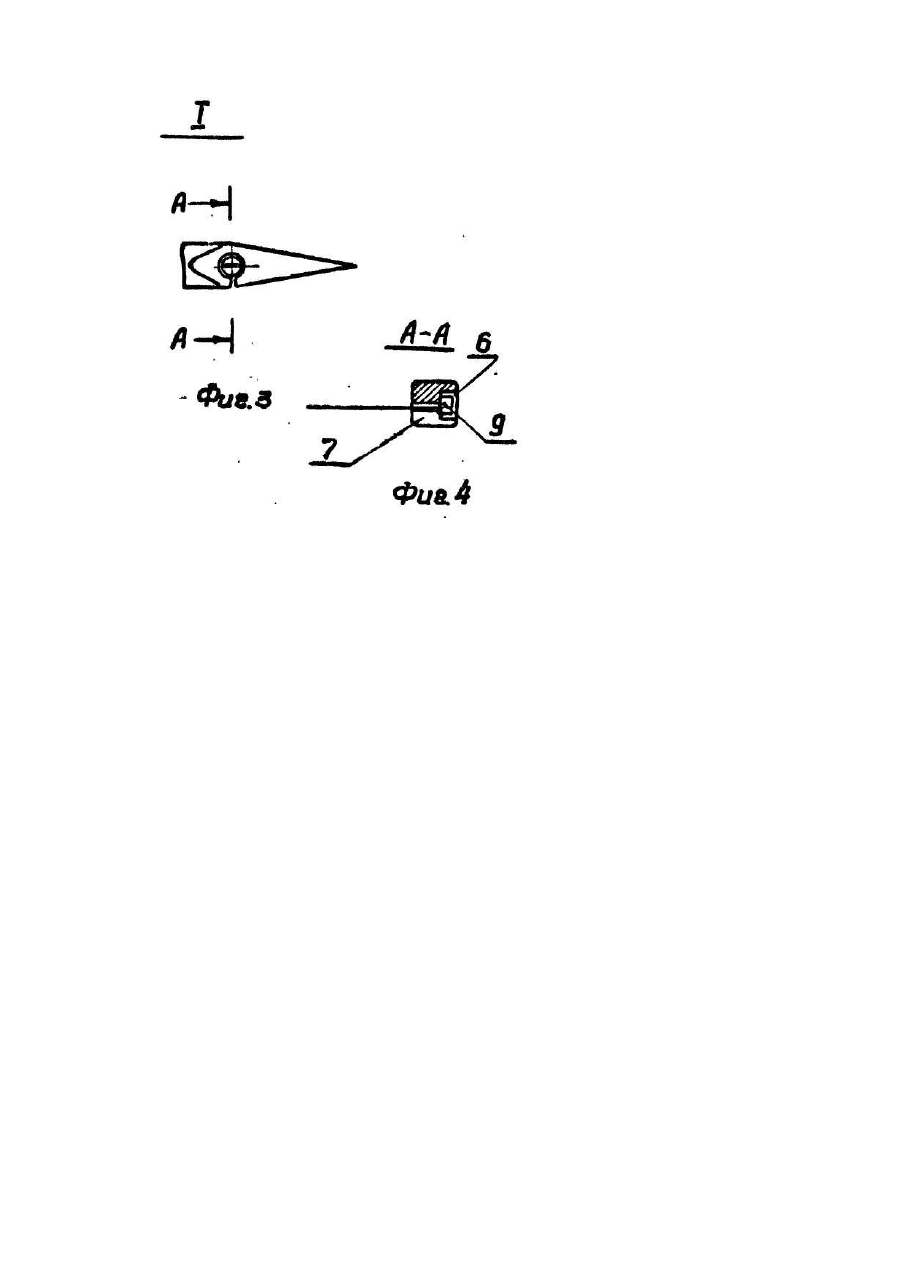

Изобретение относится к сельскому хозяйству, а именно к ручным орудиям для обработки почвы и может быть использовано как на приусадебных участках, так и при ручной доработке почвы после машинной культивации в охранной зоне рядков овощных культур, в крупных хозяйствах. Наиболее близкой по технической сущности к заявляемому изобретению является выбранная в качестве прототипа мотыга-рыхлитель, содержащая рукоятку, втулку с закрепленными на ней с противоположных сторон лезвием мотыги и рыхлящими зубьями, при этом рыхлящие зубья закреплены консольно на противоположных сторонах торцовой части втулки [авт.св. СССР №521299, кл. А 01 В 1/20, 1989]. У прототипа и заявляемого изобретения имеются следующие общие признаки: рукоятка, втулка (державка), рыхлящие зубья, режущий элемент. Причиной, препятствующей получению технического результата в прототипе, заключающегося в уменьшении массы инструмента, является выполнение рыхлящего и режущего элементов автономно и дополнительно друг к другу. Каждый из элементов: режущий - массивная пластина и рыхлящий -не менее массивные зубья, участвуют в работе отдельно. При выполнении рыхления дополнительной ненужной массой является режущая пластина, а при выполнении резания - рыхлящие зубья. Причиной, препятствующей получению технического результата, является повышенная масса инструмента. Мотыга-рыхлитель представляет собой соединение двух инструментов мотыги и рыхлителя, в котором в процессе выполнения любой из операций один из инструментов оказывается лишним грузом, утомляющим работника. Это отрицательно сказывается на производительности труда полольника. В основу изобретения поставлена задача создать такой ручной инструмент для обработки почвы, в котором новое конструктивное выполнение режущего элемента позволило бы вести прополку легким, простым, неналипающим органом, и за счет этого повысить производительность труда полольника. Задача была решена тем, что в известном ручном инструменте для обработки почвы, содержащем рукоятку и державку с закрепленными на ней рыхлящими зубьями и режущим элементом, последний выполнен в виде струны и размещен между зубьями в заостренной их части, при этом противоположные концы упомянутых зубьев шарнирно связаны с державкой с возможностью фиксации положения. Струна может быть изготовлена из упругого материала, например из закаленной стальной проволоки.. От прототипа заявляемое изобретение отличается следующими существенными признаками: режущий элемент выполнен в виде струны; струна размещена между зубьями в заостренной их части; противоположные концы рыхлящих зубьев шарнирно связаны с державкой для фиксации различных положений; струна изготовлена из упругого материала, например из стальной проволоки. Отличительный существенный признак - струна изготовлена из упругого материала например стальной проволоки характеризует частный случай изобретения. Остальные отличительные существенные признаки достаточны и необходимы для достижения технического результата. Оба указанных технических результата достигнуты выполнением режущего элемента в виде струмы. Струна имеет значительно меньшую контактирутющую с почвой поверхность, исключающей налипание почвы, и значительно меньшую массу по сравнению с режущей пластиной в прототипе, что повышает удобство пользования инструментом. Между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатам существует причинно-следственная связь. Выполнение режущего элемента в виде струны и размещение ее между рыхлящими зубьями позволило снизить массу ручного инструмента в целом, исключить налипание земли на режущий элемент и его заточку, что дало возможность снизить утомляемость работника и, следовательно, повысить производительность его труда. В определенной степени этому способствует и шарнирное крепление рыхлящих зубьев к державке с возможностью фиксации положения, т.е. регулирование длины струны и ширины захвата обрабатываемой почвы. В зависимости от технологии выращивания сельскохозяйственных культур обрабатывающий инструмент с регулируемой шириной захвата почвы способствует снижению трудоемкости обработки почвы. Сущность изобретения поясняется чертежами, где на фиг. 1 дан общий вид инструмента, вид сбоку; на фиг. 2 -тоже, вид сзади; на фиг. 3 - нижний конец рыхлящего зуба; на фиг. 4 - разрез по месту закрепления конца струны. Заявляемый ручной инструмент содержит рукоятку t, с помощью стопорного винта 2 соединенную с державкой 3, на которой закреплены рыхлящие зубья 4 и 5. В заостренной части зубьев выполнены отверстия 6 с пазом 7, в которых размещен режущий элемент в виде струны 8. Струна может быть выполнена из капронового или другого неметаллического прочного материала или из стальной проволоки диаметром 1-2 мм. Струна 8 удерживается в отверстиях 6 за счет упоров 9, закрепленных на ней с обоих концов. На противоположных концах зубьев 4 и 5 имеются штифт 10, выполняющий роль шарнирной связи с державкой 3. На зубьях 4 и 5 закреплены стержни 11 с резьбой, посредством которых осуществляется фиксация положения зубьев относительно державки 3 путем закручивания барашка 12. В процессе работы заявляемым инструментом одновременно осуществляется и рыхление почвы и удаление сорняков с короткой корневой системой при полном отсутствии налипания земли на режущем элементе - стальной струне 8. При необходимости изменить нить ширину захвата обрабатываемой почвы достаточно отвинтить барашки 12, раздвинуть (переставить) на нужный размер рыхлящие зубья 4 и 5, зафиксировать их на державке 3 и вставить струну 8 в пазу 7 и отверстия 6. Для регулирования расстояния между зубьями и длины режущей части инструмента ослабляют винты 12, вынимают упор из отверстия, раздвигают на нужную длину зубья, удлиняют струну, далее фиксируют зубья в державке 3. снова закрепляют свободный конец струны на упоре и, сдавливая концы зубьев, вставляют упор в отверстие 6, заводя струну в паз 7. Опускают концы зубьев и струна натягивается. Замена традиционного режущего элемента в виде лезвия из стальной пластины различных конструкций на струну позволяет органически соединить между собой режущий и рыхлящий элементы, а также снизить массу инструмента в целом. Заявляемый инструмент прошел апробацию в полевых условиях при обработке почвы в подсобном хозяйстве Северного горно-обогатительного комбината и при оказании шефской помощи селу. Из имеющихся в наличии инструментов (мотыг, рыхлителей и др.) предпочтение отдавалось заявляемому инструменту. Потребность в инструменте исчисляется многими тысячами экземпляров, поскольку заявляемый инструмент может реализовываться как товар народного потребления. Заявляемое решение не оказывает отрицательного воздействия на состояние окружающей среды.
