Ручний сільськогосподарський інструмент

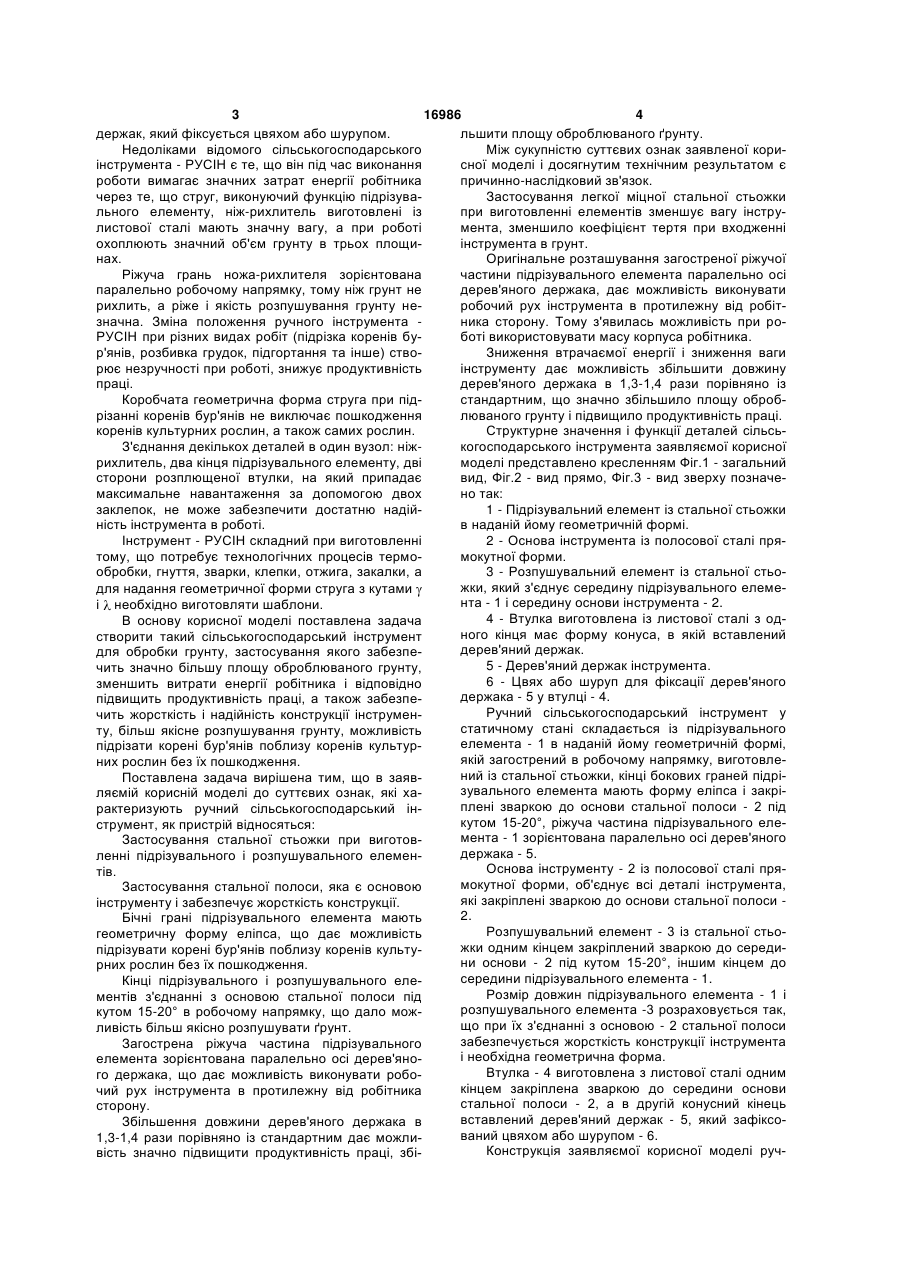

1. Ручний сільськогосподарський інструмент, який містить підрізувальний і розпушувальний елементи, з'єднані в один вузол із втулкою, дерев'яний держак, з'єднаний з другим кінцем втулки і зафіксований цвяхом або шурупом, при цьому підрізувальний елемент загострений з робочого напрямку, а розпушувальний елемент загострений з двох боків, який відрізняється тим, що підрізувальний елемент виконаний із стальної стрічки і 3 16986 4 держак, який фіксується цвяхом або шурупом. льшити площу оброблюваного ґрунту. Недоліками відомого сільськогосподарського Між сукупністю суттєвих ознак заявленої кориінструмента - РУСІН є те, що він під час виконання сної моделі і досягнутим технічним результатом є роботи вимагає значних затрат енергії робітника причинно-наслідковий зв'язок. через те, що струг, виконуючий функцію підрізуваЗастосування легкої міцної стальної стьожки льного елементу, ніж-рихлитель виготовлені із при виготовленні елементів зменшує вагу інструлистової сталі мають значну вагу, а при роботі мента, зменшило коефіцієнт тертя при входженні охоплюють значний об'єм грунту в трьох площиінструмента в грунт. нах. Оригінальне розташування загостреної ріжучої Ріжуча грань ножа-рихлителя зорієнтована частини підрізувального елемента паралельно осі паралельно робочому напрямку, тому ніж грунт не дерев'яного держака, дає можливість виконувати рихлить, а ріже і якість розпушування грунту неробочий рух інструмента в протилежну від робітзначна. Зміна положення ручного інструмента ника сторону. Тому з'явилась можливість при роРУСІН при різних видах робіт (підрізка коренів буботі використовувати масу корпуса робітника. р'янів, розбивка грудок, підгортання та інше) ствоЗниження втрачаємої енергії і зниження ваги рює незручності при роботі, знижує продуктивність інструменту дає можливість збільшити довжину праці. дерев'яного держака в 1,3-1,4 рази порівняно із Коробчата геометрична форма струга при підстандартним, що значно збільшило площу обробрізанні коренів бур'янів не виключає пошкодження люваного грунту і підвищило продуктивність праці. коренів культурних рослин, а також самих рослин. Структурне значення і функції деталей сільсьЗ'єднання декількох деталей в один вузол: ніжкогосподарського інструмента заявляємої корисної рихлитель, два кінця підрізувального елементу, дві моделі представлено кресленням Фіг.1 - загальний сторони розплющеної втулки, на який припадає вид, Фіг.2 - вид прямо, Фіг.3 - вид зверху позначемаксимальне навантаження за допомогою двох но так: заклепок, не може забезпечити достатню надій1 - Підрізувальний елемент із стальної стьожки ність інструмента в роботі. в наданій йому геометричній формі. Інструмент - РУСІН складний при виготовленні 2 - Основа інструмента із полосової сталі прятому, що потребує технологічних процесів термомокутної форми. обробки, гнуття, зварки, клепки, отжига, закалки, а 3 - Розпушувальний елемент із стальної стьожки, який з'єднує середину підрізувального елемедля надання геометричної форми струга з кутами нта - 1 і середину основи інструмента - 2. і необхідно виготовляти шаблони. 4 - Втулка виготовлена із листової сталі з одВ основу корисної моделі поставлена задача ного кінця має форму конуса, в якій вставлений створити такий сільськогосподарський інструмент дерев'яний держак. для обробки грунту, застосування якого забезпе5 - Дерев'яний держак інструмента. чить значно більшу площу оброблюваного грунту, 6 - Цвях або шуруп для фіксації дерев'яного зменшить витрати енергії робітника і відповідно держака - 5 у втулці - 4. підвищить продуктивність праці, а також забезпеРучний сільськогосподарський інструмент у чить жорсткість і надійність конструкції інструменстатичному стані складається із підрізувального ту, більш якісне розпушування грунту, можливість елемента - 1 в наданій йому геометричній формі, підрізати корені бур'янів поблизу коренів культурякій загострений в робочому напрямку, виготовлених рослин без їх пошкодження. ний із стальної стьожки, кінці бокових граней підріПоставлена задача вирішена тим, що в заявзувального елемента мають форму еліпса і закріляємій корисній моделі до суттєвих ознак, які хаплені зваркою до основи стальної полоси - 2 під рактеризують ручний сільськогосподарський інкутом 15-20°, ріжуча частина підрізувального елеструмент, як пристрій відносяться: мента - 1 зорієнтована паралельно осі дерев'яного Застосування стальної стьожки при виготовдержака - 5. ленні підрізувального і розпушувального елеменОснова інструменту - 2 із полосової сталі прятів. мокутної форми, об'єднує всі деталі інструмента, Застосування стальної полоси, яка є основою які закріплені зваркою до основи стальної полоси інструменту і забезпечує жорсткість конструкції. 2. Бічні грані підрізувального елемента мають Розпушувальний елемент - 3 із стальної стьогеометричну форму еліпса, що дає можливість жки одним кінцем закріплений зваркою до середипідрізувати корені бур'янів поблизу коренів культуни основи - 2 під кутом 15-20°, іншим кінцем до рних рослин без їх пошкодження. середини підрізувального елемента - 1. Кінці підрізувального і розпушувального елеРозмір довжин підрізувального елемента - 1 і ментів з'єднанні з основою стальної полоси під розпушувального елемента -3 розраховується так, кутом 15-20° в робочому напрямку, що дало можщо при їх з'єднанні з основою - 2 стальної полоси ливість більш якісно розпушувати ґрунт. забезпечується жорсткість конструкції інструмента Загострена ріжуча частина підрізувального і необхідна геометрична форма. елемента зорієнтована паралельно осі дерев'яноВтулка - 4 виготовлена з листової сталі одним го держака, що дає можливість виконувати робокінцем закріплена зваркою до середини основи чий рух інструмента в протилежну від робітника стальної полоси - 2, а в другій конусний кінець сторону. вставлений дерев'яний держак - 5, який зафіксоЗбільшення довжини дерев'яного держака в ваний цвяхом або шурупом - 6. 1,3-1,4 рази порівняно із стандартним дає можлиКонструкція заявляємої корисної моделі ручвість значно підвищити продуктивність праці, збі 5 16986 6 ного сільськогосподарського інструмента, як приГеометрична форма еліпса бічних граней підстрою дає можливість виконувати сільськогоспорізувального елемента дає можливість підрізати дарську роботу в таких варіантах: робітник покорені бур'янів поблизу коренів культурних рослин штовхом інструмента в протилежну від себе без їх пошкодження. сторону здійснює одночасно підрізання коренів Повертанням інструмента по осі дерев'яного бур'янів і розпушування грунту. держака на різні кути надає можливість змінювати Зміщення кінців бічних граней підрізувального глибину обробки грунту і прополку різної ширини елемента - 1 і одного кінця розпушувального елерядків культурних рослин. мента - 3 закріпленого до середини стальної полоФункціональне призначення інструмента може си - 2 на кут 15-20° збільшує якість розпушування бути розширене у зв'язку з використанням його, як грунту. лопати при садінні мілко посадових культур. При Повертання робітником інструмента по осі децьому розмір деталей інструментів: товщина і ширев'яного держака - 5 на кут 70-80° проводиться рина підрізувального елемента, основи із полосообробка вузьких рядків цибулі, часнику, моркви та вої сталі, розпушувального елемента збільшуютьінше. ся, а довжина дерев'яного держака зменшується. Збільшення довжини дерев'яного держака, а Ручний сільськогосподарський інструмент протакож виконання робочого руху інструмента в простий при виготовленні і містить незначну кількість тилежну від робітника напрямку, дає можливість деталей. Для його виготовлення застосовуються робітнику працювати в вертикальному положенні прості технологічні процеси: штамповка, різка на корпуса, що значно знижує його втомлюваність. гільйотині, електрозварка автоматом або півавтоПереміщенням рук робітника по осі дерев'яноматом. го держака, а також виконання коливального руху Використання стальної стьожки товщиною 0,9корпуса, робітник обробляє значну площу грунту 1,0мм для виготовлення підрізувального і розпупрактично не переміщуючись по ділянці. При рошувального елементів значно зменшило вагу інботі робітник постійно змінює положення рук, ніг, струмента. корпуса, що значно знижує його втомлюваність. 7 Комп’ютерна верстка Л. Купенко 16986 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
