Апарат водонагрівальний проточний газовий побутовий генеренка о.о.

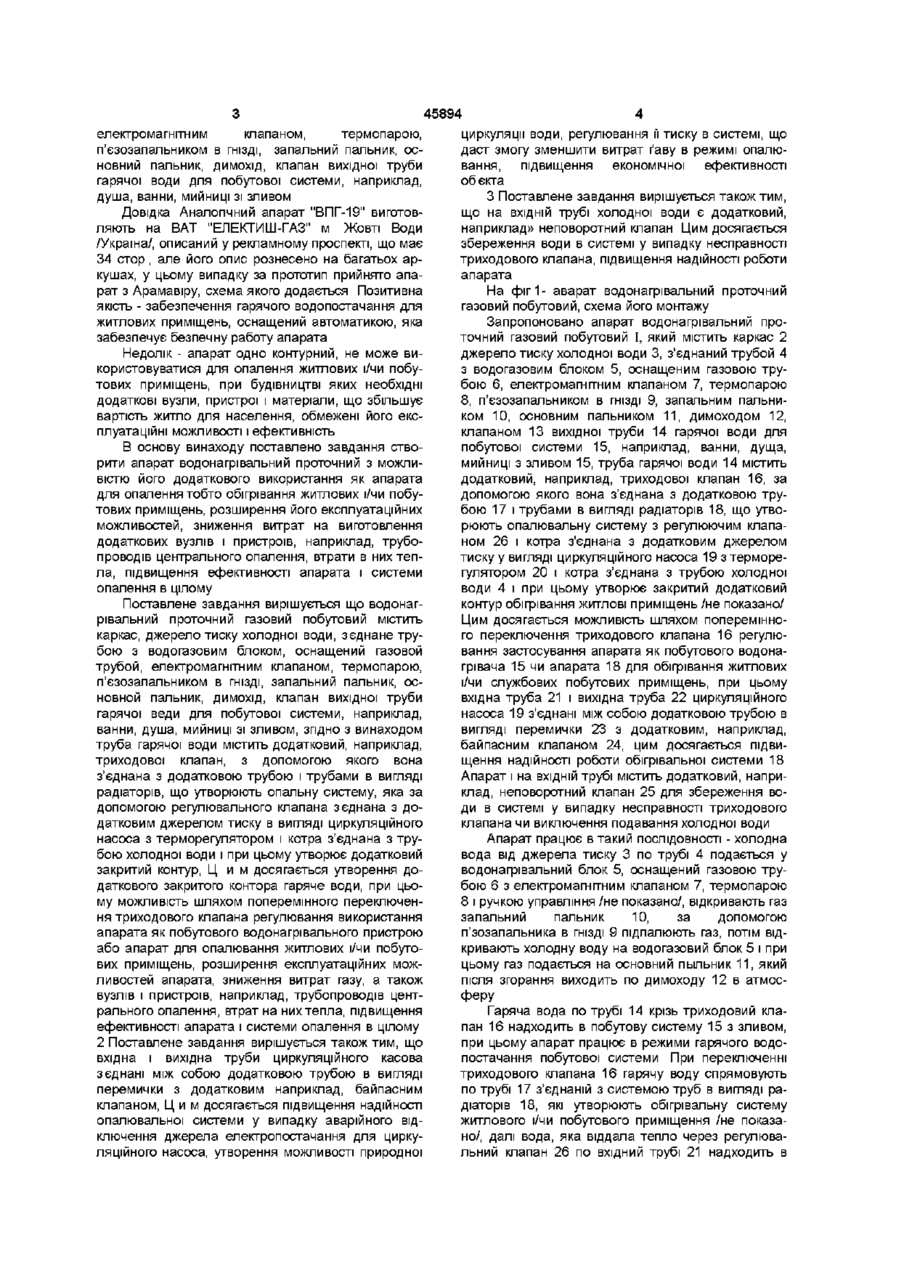

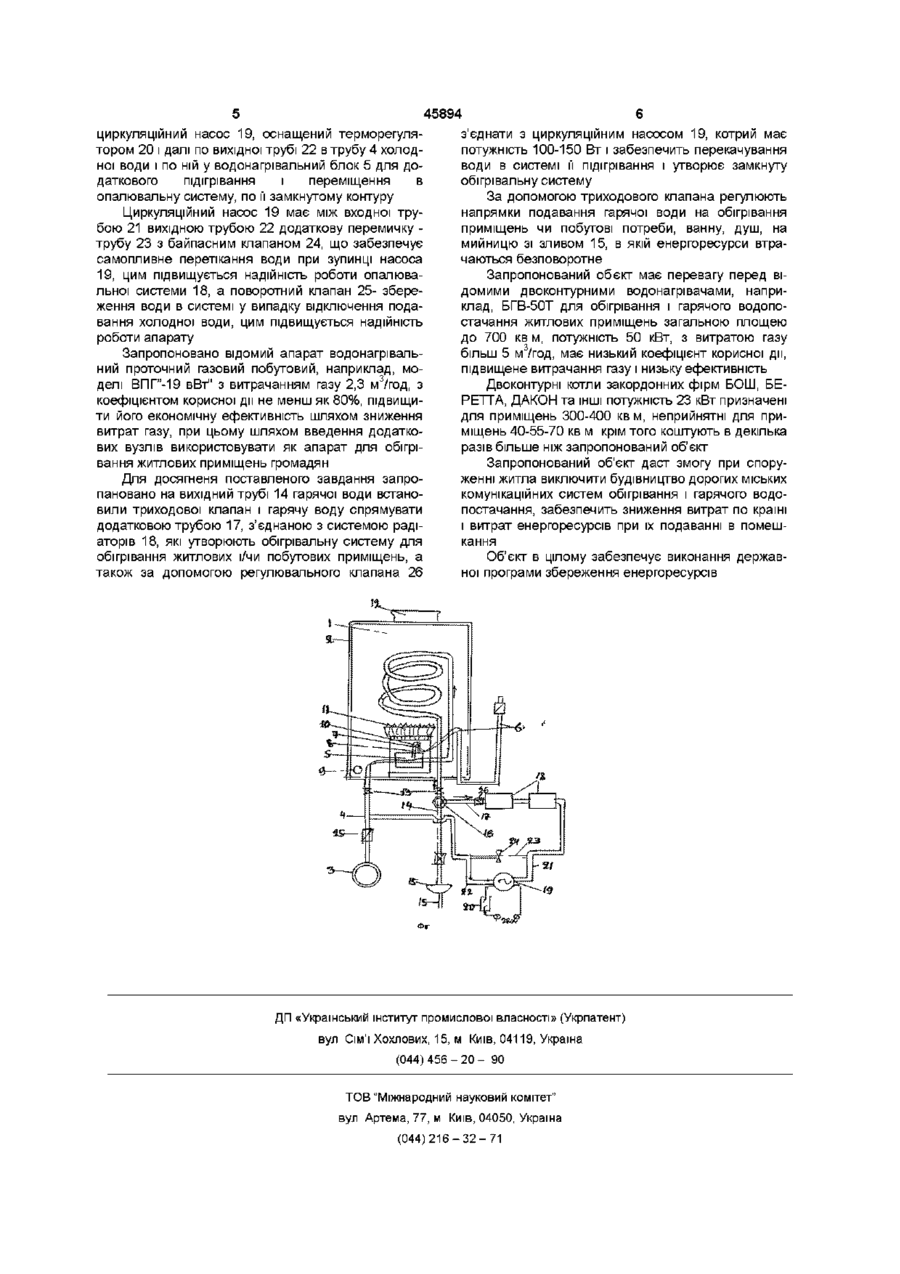

1 Апарат водонагрівальний проточний газовий побутовий, що містить каркас, джерело тиску холодної води, з'єднане трубою з водонагрівальним газовим блоком, який оснащений газовою трубою, електромагнітним клапаном, термопарою, п'єзозапальником в ГНІЗДІ, запальний пальник, основний пальник, димохід, клапан вихідної труби гарячої води для побутової системи, наприклад ванни, душа, мийниці зі зливом, який відрізняється тим, що труба гарячої води містить додатковий, наприклад триходовий клапан, за допомогою якого вона з'єднана з додатковою трубою і трубами у вигляді радіаторів, що утворюють обігрівальну систему, з'єднану з додатковим джерелом тиску у вигляді циркуляційного насоса і котра з'єднана з трубою холодної води і при цьому утворює додатковий закритий контур 2 Апарат за п 1, який відрізняється тим, що вхідна і вихідна труби циркуляційного насоса з'єднані між собою додатковою трубою у вигляді перемички з додатковим, наприклад байпасним клапаном 3 Апарат за п 1, який відрізняється тим, що вхідна труба холодної води містить додатковий, наприклад неповоротний клапан Винахід відноситься до газових побутових апаратів для нагрівання води і/чи опалення приміщення ВІДОМІ аналогічні апарати недостатньо універсальні, з обмеженими експлуатаційними можливостями і ефективністю Завдання винаходу створити апарат водонагрівальний проточний газовий побутовий, який розшир є його експлуатаційні можливості, підвищує економічну ефективність І Аналог, РЖ-33 Комунальне, побутове і торговельне обладнання за 1990 рік № 5, ст 5 33,70,патент Франції 2615273 Мкп F 24В 9/04 F23 13/00 - водонагрівач для забезпечення навантаження опалевання і гарячого водопостачання споживачам, в якому холодна вода надходить в нижню частину вертикального водонагрівача, туди ж надходить вода з опалювальних радіаторів, при цьому у верхній частині водонагрівача розміщені патрубки для відбору води, яка йде на горяче водопостачання і подавання води до радіаторів системи опалення Позитивна якість винаходу високопродуктивний універсальний пристрій, який одночасно обслуговує систему гарячого водопостачання і систему опалення СПІЛЬНІ ознаки - обслуговування системи опалення і гарячого водопостачання Пристрій має високу продуктивність і великі витрати коштів на його виготовлення і експлуатацію в побутових умовах, наприклад, для невеликого бу динку чи квартири в багатоповерховому будинку цей пристрій економічно не вигідний, що знижує його ефективність і споживчі ЯКІСТІ 2 Аналог, РЖ-33 за 1991 рік бюл 7,ст 7 33 114 патент Австрії 398669 F 28Н 19/10 Водонагрівач проточний містить камеру, в якій нагрівається вода, має патрубок подавання холодної води, циркуляційний насос, який повертає в камеру нагрівання воду при недостатності її температури, вихідного патрубка триходового крана, а при нагріванні води до заданої температури, триходовий кран з'єднує вихідний клапан з циркуляційним насосом, а при недостатності температури вода подається на вхід в камеру нагрівання водонагрівача СПІЛЬНІ ознаки - наявність камери нагрівання води, циркуляційного насоса, триходового крана з регулюванням подавання води для її підігрівання Позитивна якість - замкнутий контур з можливістю автоматичного регулювання температури води в системі, зниження витрачання газу Недолік - водопідігрівач одно контурний не забезпечує можливість його використання в побутових умовах, на ванну, душ, мийницю 3 Прототип, 000 "Армавірський завод газової апаратури "апарат водонагрівальний прямоточний газовий побутовий ВПГ-19 Паспорт і керівництво для експлуатації 3208-00 00-03 РЭ № І9І59 від 07 01 2001 р При цьому апарат, що містить каркас, джерело тиску холодної води, з'єднаний трубою з водогазовим блоком, оснащеним газовою трубою, 00 ю 45894 електромагнітним клапаном, термопарою, п'єзозапальником в ГНІЗДІ, запальний пальник, основний пальник, димохід, клапан вихідної труби гарячої води для побутової системи, наприклад, душа, ванни, мийниці зі зливом Довідка Аналогічний апарат "ВПГ-19" виготовляють на ВАТ "ЕЛЕКТИШ-ГАЗ" м Жовті Води /Україна/, описаний у рекламному проспекті, що має 34 стор, але його опис рознесено на багатьох аркушах, у цьому випадку за прототип прийнято апарат з Арамавіру, схема якого додається Позитивна якість - забезпечення гарячого водопостачання для житлових приміщень, оснащений автоматикою, яка забезпечує безпечну работу апарата Недолік - апарат одно контурний, не може використовуватися для опалення житлових і/чи побутових приміщень, при будівництві яких необхідні додаткові вузли, пристрої і матеріали, що збільшує вартість житло для населення, обмежені його експлуатаційні можливості і ефективність В основу винаходу поставлено завдання створити апарат водонагрівальний проточний з можливістю його додаткового використання як апарата для опалення тобто обігрівання житлових і/чи побутових приміщень, розширення його експлуатаційних можливостей, зниження витрат на виготовлення додаткових вузлів і пристроїв, наприклад, трубопроводів центрального опалення, втрати в них тепла, підвищення ефективності апарата і системи опалення в цілому Поставлене завдання вирішується що водонагрівальний проточний газовий побутовий містить каркас, джерело тиску холодної води, зєднане трубою з водогазовим блоком, оснащений газовой трубой, електромагнітним клапаном, термопарою, п'єзозапальником в ГНІЗДІ, запальний пальник, основной пальник, димохід, клапан вихідної труби гарячої веди для побутової системи, наприклад, ванни, душа, мийниці зі зливом, згідно з винаходом труба гарячої води містить додатковий, наприклад, триходової клапан, з допомогою якого вона з'єднана з додатковою трубою і трубами в вигляді радіаторів, що утворюють опальну систему, яка за допомогою регулювального клапана з єднана з додатковим джерелом тиску в вигляді циркуляційного насоса з терморегулятором і котра з'єднана з трубою холодної води і при цьому утворює додатковий закритий контур, Ц и м досягається утворення додаткового закритого контора гаряче води, при цьому можливість шляхом поперемінного переключення триходового клапана регулювання використання апарата як побутового водонагрівального пристрою або апарат для опалювання житлових і/чи побутових приміщень, розширення експлуатаційних можливостей апарата, зниження витрат газу, а також вузлів і пристроїв, наприклад, трубопроводів центрального опалення, втрат на них тепла, підвищення ефективності апарата і системи опалення в цілому 2 Поставлене завдання вирішується також тим, що вхідна і вихідна труби циркуляційного касова 3 єднані між собою додатковою трубою в вигляді перемички з додатковим наприклад, байпасним клапаном, Ц и м досягається підвищення надійності опалювальної системи у випадку аварійного відключення джерела електропостачання для циркуляційного насоса, утворення можливості природної циркуляції води, регулювання її тиску в системі, що даст змогу зменшити витрат ґаву в режимі опалювання, підвищення економічної ефективності обєкта З Поставлене завдання вирішується також тим, що на ВХІДНІЙ трубі холодної води є додатковий, наприклад» неповоротний клапан Цим досягається збереження води в системі у випадку несправності триходового клапана, підвищення надійності роботи апарата На фиг 1 - аварат водонагрівальний проточний газовий побутовий, схема його монтажу Запропоновано апарат водонагрівальний проточний газовий побутовий І, який містить каркас 2 джерело тиску холодної води 3, з'єднаний трубой 4 з водогазовим блоком 5, оснащеним газовою трубою 6, електромагнітним клапаном 7, термопарою 8, п'єзозапальником в ГНІЗДІ 9, запальним пальником 10, основним пальником 11, димоходом 12, клапаном 13 вихідної труби 14 гарячої води для побутової системи 15, наприклад, ванни, дуща, мийниці з зливом 15, труба гарячої води 14 містить додатковий, наприклад, триходової клапан 16, за допомогою якого вона з'єднана з додатковою трубою 17 і трубами в вигляді радіаторів 18, що утворюють опалювальну систему з регулюючим клапаном 26 і котра з'єднана з додатковим джерелом тиску у вигляді циркуляційного насоса 19 з терморегулятором 20 і котра з'єднана з трубою холодної води 4 і при цьому утворює закритий додатковий контур обігрівання житлові приміщень /не показано/ Цим досягається можливість шляхом поперемінного переключення триходового клапана 16 регулювання застосування апарата як побутового водонагрівача 15 чи апарата 18 для обігрівання житлових і/чи службових побутових приміщень, при цьому вхідна труба 21 і вихідна труба 22 циркуляційного насоса 19 з'єднані між собою додатковою трубою в вигляді перемички 23 з додатковим, наприклад, байпасним клапаном 24, цим досягається підвищення надійності роботи обігрівальної системи 18 Апарат і на ВХІДНІЙ трубі містить додатковий, наприклад, неповоротний клапан 25 для збереження води в системі у випадку несправності триходового клапана чи виключення подавання холодної води Апарат працює в такий ПОСЛІДОВНОСТІ - холодна вода від джерела тиску 3 по трубі 4 подається у водонагрівальний блок 5, оснащений газовою трубою 6 з електромагнітним клапаном 7, термопарою 8 і ручкою управління /не показано/, відкривають газ запальний пальник 10, за допомогою п'зозапальника в ГНІЗДІ 9 підпалюють газ, потім відкривають холодну воду на водогазовий блок 5 і при цьому газ подається на основний пыльник 11, який після згорання виходить по димоходу 12 в атмосферу Гаряча вода по трубі 14 крізь триходовий клапан 16 надходить в побутову систему 15 з зливом, при цьому апарат працює в режими гарячого водопостачання побутової системи При переключенні триходового клапана 16 гарячу воду спрямовують по трубі 17 з'єднаній з системою труб в вигляді радіаторів 18, які утворюють обігрівальну систему житлового і/чи побутового приміщення /не показано/, далі вода, яка віддала тепло через регулювальний клапан 26 по вхідний трубі 21 надходить в 45894 циркуляційний насос 19, оснащений терморегуляз'єднати з циркуляційним насосом 19, котрий має тором 20 і далі по вихідної трубі 22 в трубу 4 холодпотужність 100-150 Вт і забезпечить перекачування ної води і по ній у водонагрівальний блок 5 для доводи в системі її підігрівання і утворює замкнуту даткового підігрівання і переміщення в обігрівальну систему опалювальну систему, по її замкнутому контуру За допомогою триходового клапана регулюють напрямки подавання гарячої води на обігрівання Циркуляційний насос 19 має між входної труприміщень чи побутові потреби, ванну, душ, на бою 21 вихідною трубою 22 додаткову перемичку мийницю зі зливом 15, в якій енергоресурси втратрубу 23 з байпасним клапаном 24, що забезпечує чаються безповоротне самопливне перетікання води при зупинці насоса 19, цим підвищується надійність роботи опалюваЗапропонований обєкт має перевагу перед вільної системи 18, а поворотний клапан 25- збередомими двоконтурними водонагрівачами, наприження води в системі у випадку відключення подаклад, БГВ-50Т для обігрівання і гарячого водоповання холодної води, цим підвищується надійність стачання житлових приміщень загальною площею роботи апарату до 700 кв м, потужність 50 кВт, з витратою газу 3 більш 5 м /год, має низький коефіцієнт корисної дії, Запропоновано відомий апарат водонагрівальпідвищене витрачання газу і низьку ефективність ний проточний газовий побутовий, наприклад, мо3 делі ВПГ"-19 в Вт" з витрачанням газу 2,3 м /год, з Двоконтурні котли закордонних фірм БОШ, БЕкоефіцієнтом корисної дії не менш як 80%, підвищиРЕТТА, ДАКОН та ІНШІ потужність 23 кВт призначені ти його економічну ефективність шляхом зниження для приміщень 300-400 кв м, неприйнятні для привитрат газу, при цьому шляхом введення додаткоміщень 40-55-70 кв м крім того коштують в декілька вих вузлів використовувати як апарат для обігріразів більше ніж запропонований об'єкт вання житлових приміщень громадян Запропонований об'єкт даст змогу при споруженні житла виключити будівництво дорогих міських Для досягненя поставленого завдання запрокомунікаційних систем обігрівання і гарячого водопановано на вихідний трубі 14 гарячої води встанопостачання, забезпечить зниження витрат по країні вили триходової клапан і гарячу воду спрямувати і витрат енергоресурсів при їх подаванні в помешдодатковою трубою 17, з'єднаною з системою радікання аторів 18, які утворюють обігрівальну систему для обігрівання житлових і/чи побутових приміщень, а Об'єкт в цілому забезпечує виконання державтакож за допомогою регулювального клапана 26 ної програми збереження енергоресурсів ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
