Клапанний кран побутовий

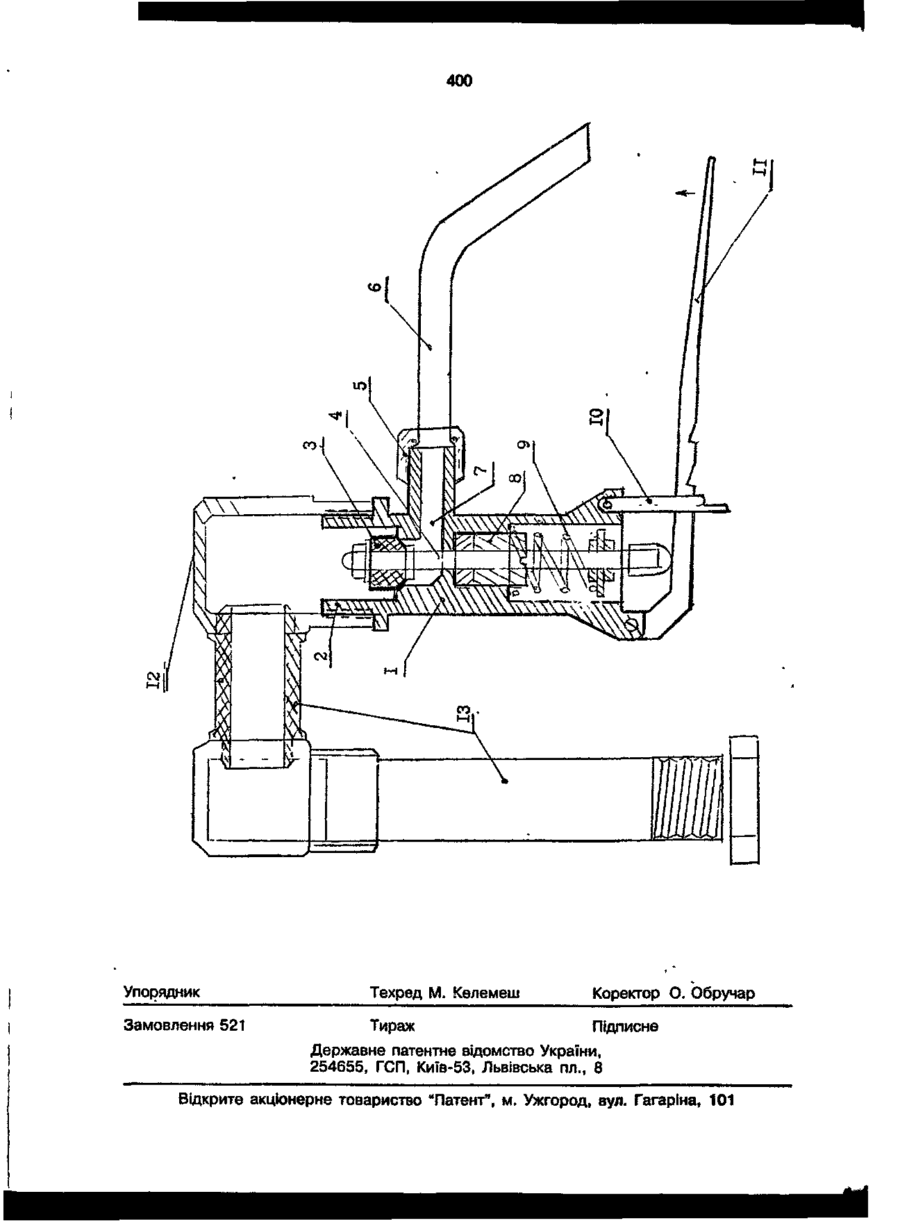

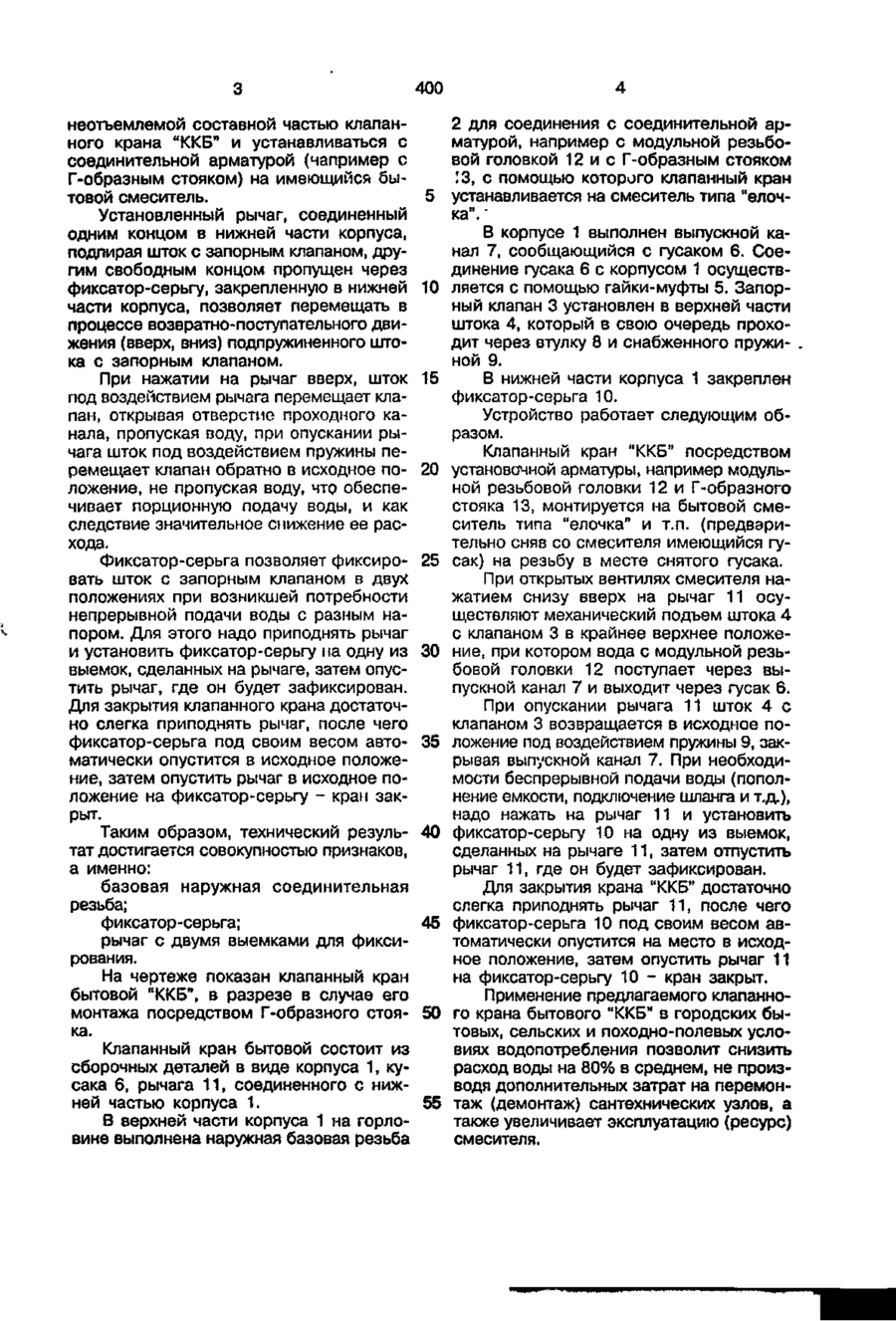

1. Клапанный кран бытовой, состоящий из сборочных деталей в виде корпуса с базовой резьбой в верхней части корпуса, в котором установлен внутри шток клапаном и пружиной, с наружнои части корпуса имеется гусак, ры чаг, соединенный в нижней части корпуса одним концом, подпирая шток с запорным клапаном, другим концом пропущен через фиксатор-серьгу, о т л и ч а ю щ и й с я тем, что имеет базовую резьбу, выполненную снаружи в верхней части корпуса. 2. Клапанный кран бытовой, о т л и ч а ю щ и й с я тем, что имеет в нижней части корпуса фиксатор-серьгу в форме П-образной пластины и рычаг выполнен с двумя выемками для фиксирования. Полезная модель относится к трубопроводной арматуре, в частности к клапанным кранам и может быть использована в бытовых системах водообеспечения. Известные водопроводные краны (например, заявка Японии 3-66543, кл. F 16 К 5/20), содержащие установленные в корпусе клапанные узлы. Данные краны имеют сложную конструкцию, недолговечную в эксплуатации. Наиболее близким к заявляемому является кран (Авт. св. № 678232, кл. F 16 К 5/20), состоящий из сборочных деталей в виде корпуса, рычага и штока с пружиной и запорным клапаном. Названный кран не обеспечивает экономного расхода, имеет ограниченные эксплуатационные возможности. В основу полезной модели поставлена задача создания клапанного крана бытового, обеспечивающего снижение расхода воды в бытовых системах водоснаб жения путем порционной подачи поды с одновременным расширением эксплуатационно-монтажных возможностей. Сущность полезной модели заключается в том, что клапанный кран бытовой, состоящий из сборочных деталей в виде корпуса, гусака, рычага, штока с пружиной и запорным клапаном, при этом, один конец рычага соединен с корпусом крана в его нижней части, а свободный конец рычага пропущен через фиксатор-серьгу, закрепленную в нижней части корпуса, имеющую форму П-образной пластины. Корпус клапанного крана бытового, сокращенно "ККБ", является базовой деталью, в верхней его части на горловине имеется наружная базовая резьба, которая позволяет соединять клапанный кран с другими системами водоснабжения, а также с помощью резьбовой модульной головки, которая навинчивается на базовую резьбу корпуса и может служить как о о 400 неотъемлемой составной частью клапанного крана "ККБ" и устанавливаться с соединительной арматурой (например с Г-образным стояком) на имеющийся бытовой смеситель. Установленный рычаг, соединенный одним концом в нижней части корпуса, подпирая шток с запорным клапаном, другим свободным концом пропущен через фиксатор-серьгу, закрепленную в нижней части корпуса, позволяет перемещать в процессе возвратно-поступательного движения (вверх, вниз) подпружиненного штока с запорным клапаном. При нажатии на рычаг вверх, шток под воздействием рычага перемещает клапан, открывая отверстие проходного канала, пропуская воду, при опускании рычага шток под воздействием пружины перемещает клапан обратно в исходное положение, не пропуская воду, что обеспечивает порционную подачу воды, и как следствие значительное снижение ее расхода. Фиксатор-серьга позволяет фиксировать шток с запорным клапаном в двух положениях при возникшей потребности непрерывной подачи воды с разным напором. Для этого надо приподнять рычаг и установить фиксатор-серьгу на одну из выемок, сделанных на рычаге, затем опустить рычаг, где он будет зафиксирован. Для закрытия клапанного крана достаточно слегка приподнять рычаг, после чего фиксатор-серьга под своим весом автоматически опустится в исходное положение, затем опустить рычаг в исходное положение на фиксатор-серьгу - кран закрыт. Таким образом, технический результат достигается совокупностью признаков, а именно: базовая наружная соединительная резьба; фиксатор-серьга; рычаг с двумя выемками для фиксирования. На чертеже показан клапанный кран бытовой "ККБ", в разрезе в случае его монтажа посредством Г-образного стояка. Клапанный кран бытовой состоит из сборочных деталей в виде корпуса 1, кусака 6, рычага 11, соединенного с нижней частью корпуса 1. В верхней части корпуса 1 на горловине выполнена наружная базовая резьба 5 10 15 20 25 30 35 40 45 50 55 2 для соединения с соединительной арматурой, например с модульной резьбовой головкой 12 и с Г-образным стояком !3, с помощью которого клапанный кран устанавливается на смеситель типа "елочка". • В корпусе 1 выполнен выпускной канал 7, сообщающийся с гусаком 6. Соединение гусака 6 с корпусом 1 осуществляется с помощью гайки-муфты 5. Запорный клапан 3 установлен в верхней части штока 4, который в свою очередь проходит через втулку 8 и снабженного пружиной 9. В нижней части корпуса 1 закреплен фиксатор-серьга 10. Устройство работает следующим образом. Клапанный кран "ККБ" посредством установочной арматуры, например модульной резьбовой головки 12 и Г-образного стояка 13, монтируется на бытовой смеситель типа "елочка" и т.п. (предварительно сняв со смесителя имеющийся гусак) на резьбу в месте снятого гусака. При открытых вентилях смесителя нажатием снизу вверх на рычаг 11 осуществляют механический подъем штока 4 с клапаном 3 в крайнее верхнее положение, при котором вода с модульной резьбовой головки 12 поступает через выпускной канал 7 и выходит через гусак 6. При опускании рычага 11 шток 4 с клапаном 3 возвращается в исходное положение под воздействием пружины 9, закрывая выпускной канал 7. При необходимости беспрерывной подачи воды (пополнение емкости, подключение шланга и т.д.), надо нажать на рычаг 11 и установить фиксатор-серьгу 10 на одну из выемок, сделанных на рычаге 11, затем отпустить рычаг 11, где он будет зафиксирован. Для закрытия крана "ККБ" достаточно слегка приподнять рычаг 11, после чего фиксатор-серьга 10 под своим весом автоматически опустится на место в исходное положение, затем опустить рычаг 11 на фиксатор-серьгу 10 - кран закрыт. Применение предлагаемого клапанного крана бытового "ККБ" в городских бытовых, сельских и походно-полевых условиях водопотребления позволит снизить расход воды на 80% в среднем, не производя дополнительных затрат на перемонтаж (демонтаж) сантехнических узлов, а также увеличивает эксплуатацию (ресурс) смесителя. 400 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. ГагарІна, 101
