Вимірювальна скоба
Завантажити PDF файл.
Формула / Реферат
Измерительная скоба, содержащая параллельно расположенные штангу и стержень, выполненные из материалов с разными коэффициентами линейного расширения и жестко соединенные между собой кронштейном, каретку, установленную на штанге с возможностью возвратно-поступательного перемещения вдоль ее оси и фиксации, измерительный наконечник, установленный на кронштейне параллельно штанге и стержню, и отсчетный узел, установленный на каретке соосно измерительному наконечнику с возможностью возвратно-поступательного перемещения, отличающаяся тем, что, с целью расширения диапазона измерения и сокращения времени контроля, она снабжена двумя плоскими шарнирами, один из которых установлен на стержне с возможностью возвратно-поступательного перемещения вдоль него и фиксации, а второй взаимодействует с отсчетным узлом и установлен на каретке с возможностью возвратно-поступательного перемещения параллельно штанге, и коромыслом, центр которого шарнирно закреплен на каретке, а концы кулисно соединены с соответствующими плоскими шарнирами таким образом, что оба шарнира и центр коромысла расположены на прямой, перпендикулярной штанге, а отношение расстояния между центром коромысла и вторым шарниром к расстоянию между шарнирами равно отношению коэффициентов линейного расширения материалов штанги и стержня.
Текст
Изобретение относится к измерительной технике, а именно к устройствам для измерения охватываемых размеров деталей и узлов машин. Цель изобретения - расширение диапазона измерения и сокращение времени контроля. На чертеже представлена измерительная скоба, кинематическая схема. Измерительная скоба содержит параллельно расположенные штангу 1 и стержень 2, выполненные из материалов с разными коэффициентами линейного расширения и жестко соединенные между собой кронштейном 3 с помощью винтов 4 и 5, каретку 6, установленную на штанге 1 с возможностью возвратнопоступательного перемещения вдоль ее осей и фиксации винтом 7. На кронштейне 3 параллельно штанге 1 жестко установлен измерительный наконечний 8, а на каретке 6 соосно измерительному наконечнику 8 - отсчетный узел 9 с возможностью возвратно-поступательного перемещения параллельно штанге 1. Измерительная скоба снабжена двумя плоскими шарнирами 10 и 11, первый из которых установлен на стержне 2 с возможностью возвратно-поступательного перемещения вдоль его оси и фиксации винтом 12, а второй взаимодействует с отсчетным узлом 9 и установлен с возможностью перемещения параллельно штанге 1. На каретке 6 с помощью плоского шарнира 13 установлено коромысло 14, один конец которого кулисно соединен с шарниром 10, а другой - с шарниром 11 таким образом, что все три шарнира 10, 11 и 13 расположены на прямой, перпендикулярной штанге, а отношение расстояния между шарнирами 13 и 11 к расстоянию между шарнирами 10 и 11 равно отношению коэффициентов линейного расширения материалов штанги 1 и стержня 2. Измерительная скоба работает следующим образом. Каретку 6 фиксируют винтом 7 на штанге 1 таким образом, чтобы зафиксировав шарнир 10 на стержне 2, шток индикатора находился на расстоянии несколько меньшем, чем контролируемый размер 1 от измерительного наконечника, а все три шарнира 10, 11 и 13 находились на прямой, перпендикулярной штанге 1. Между измерительным наконечником 8 и штоком отсчетного узла 9 заводится деталь и по изменению показаний отсчетного узла определяется искомый размер детали. При изменении температуры окружающей среды расстояние между измерительным наконечником 8 и отсчетным узлом 9 остается постоянным.
ДивитисяДодаткова інформація
Назва патенту англійськоюA measuring buckle
Назва патенту російськоюИзмерительная скоба
МПК / Мітки
Мітки: скоба, вимірювальна
Код посилання
<a href="https://ua.patents.su/1-57917-vimiryuvalna-skoba.html" target="_blank" rel="follow" title="База патентів України">Вимірювальна скоба</a>
Пристрій для групування виробів
Номер патенту: 47548
Опубліковано: 15.07.2002
Автори: Сторіжко Йосип Іванович, Гавва Олександр Миколайович, Масло Микола Андрійович, Волчко Анатолій Іванович, Кривопляс Олександр Павлович
МПК: B65B 35/30, B65B 5/10
Мітки: виробів, пристрій, групування
Формула / Реферат:
Устройство для группирования изделий, содержащее подъемно-опускной стол, приемную площадку, толкатель для перемещения группы изделий на приемную площадку и приводные створки для периодического удержания изделий, смонтированные с возможностью возвратно-поступательного перемещения, отличающееся тем, что, с целью расширения технологических возможностей и повышения надежности в работе, оно снабжено дополнительным толкателем, смонтированным с...
Побутовий стерилізатор для банок
Номер патенту: 16186
Опубліковано: 29.08.1997
Автор: Бебих Віктор Миколайович
МПК: A61L 12/00
Мітки: побутовий, банок, стерилізатор
Формула / Реферат:
Бытовой стерилизатор для банок, включающий емкость для воды и трубки для налива воды в емкость и подачи пара из емкости в консервируемую тару, отличающийся тем, что, с целью повышения безопасности в работе, трубки снабжены установленным между ними кронштейном, соединенным посредством винта с концом трубки для подвода пара в банку, установленным с возможностью возвратно-поступательного перемещения вдоль вертикальной оси, трубка подачи...

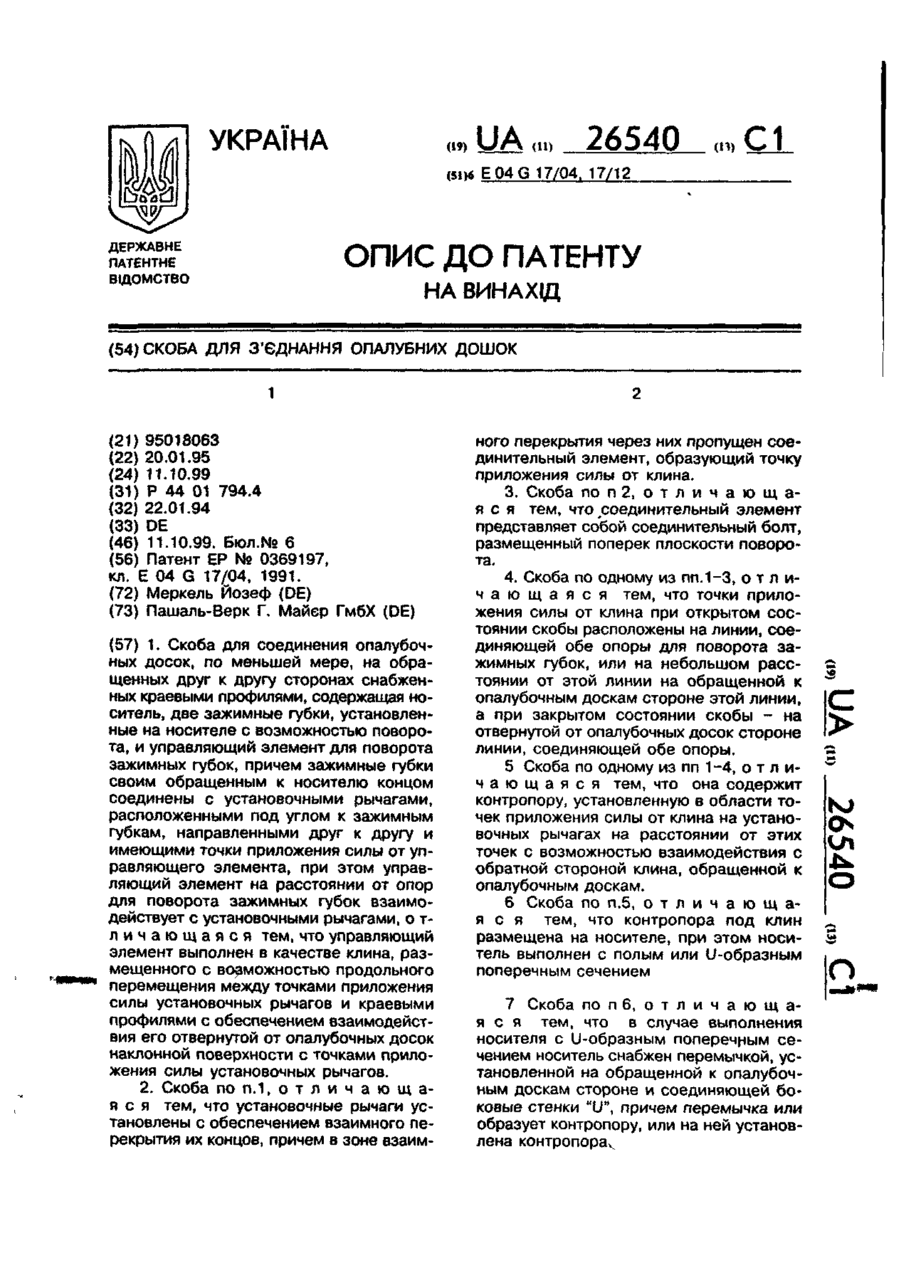

Скоба для з’єднання опалубних дошок
