Вогнегасильний порошок

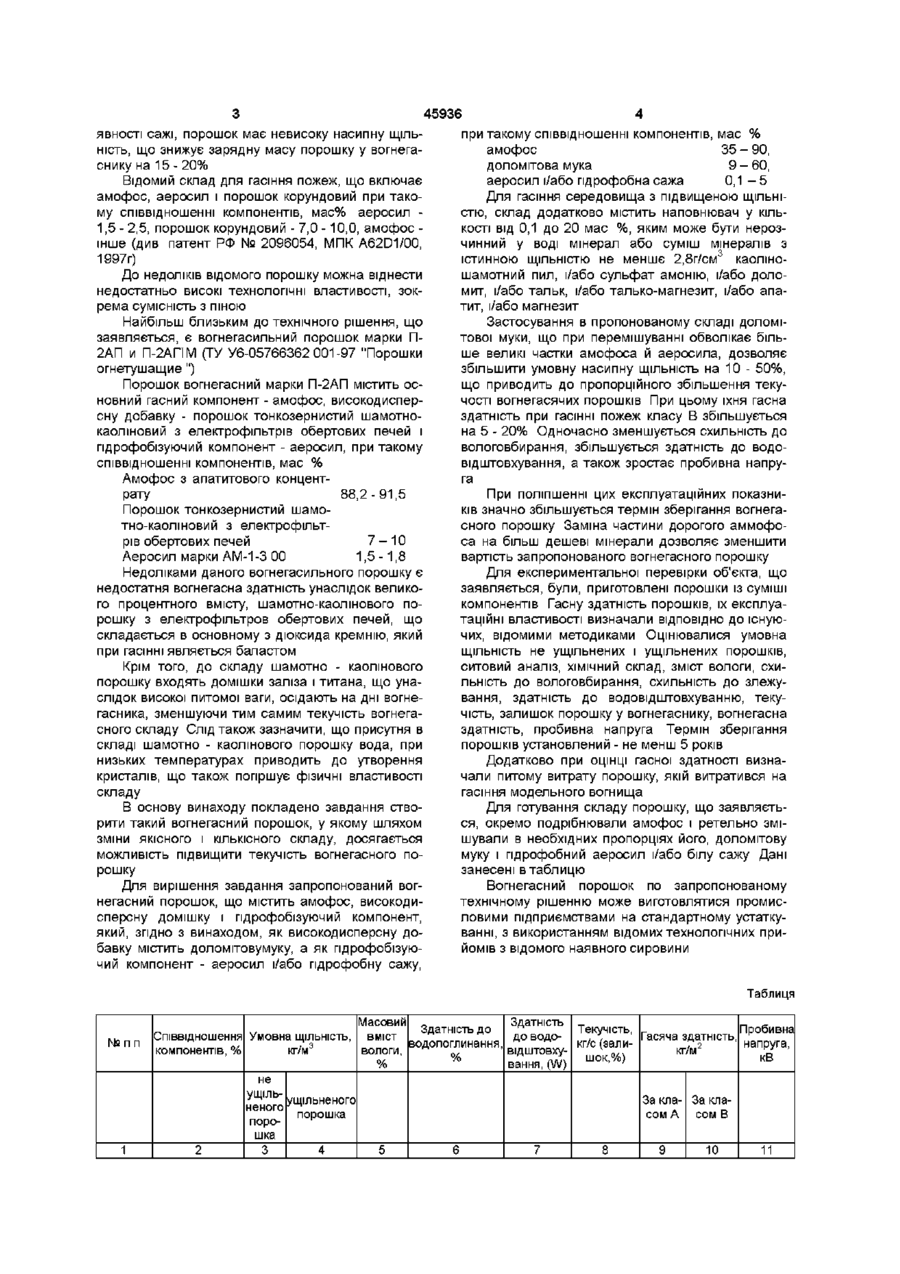

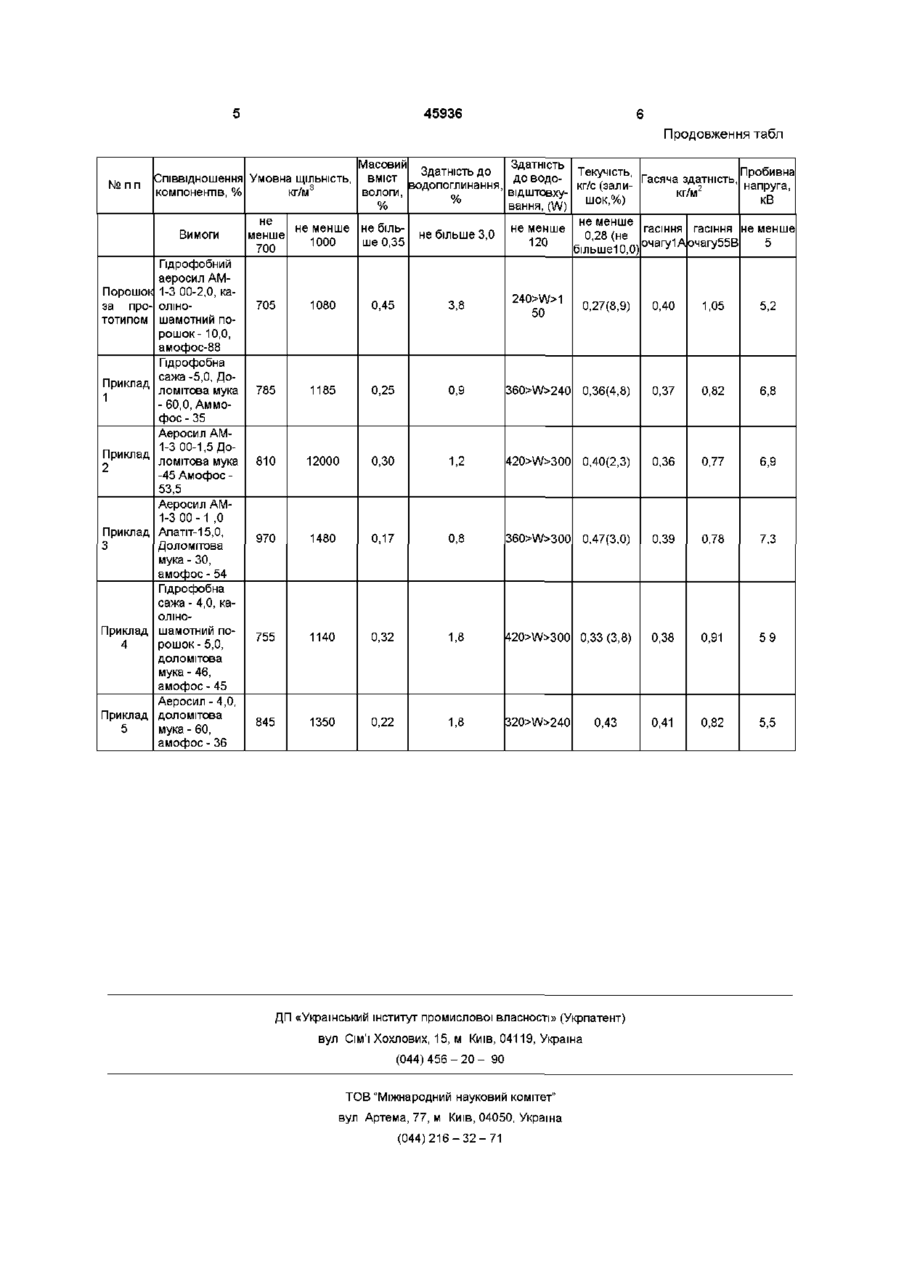

1 Вогнегасник порошок, що містить амофос, високодисперсну домішку і пдрофобізуючий компонент, який відрізняється тим, що як високодисперсну домішку він містить доломітову муку, а як пдрофобізуючий компонент - аеросил і/або гідрофобну сажу, при такому співвідношенні компонентів, мас % амофос 35-90 доломітова мука 9-60 аеросил і/або гідрофобна сажа 0,1-5 2 Порошок за п 1, який відрізняється тим, що він додатково містить наповнювач у КІЛЬКОСТІ ВІД 0,1 до 20мас % 3 Порошок за п 2, який відрізняється тим, що як наповнювач використовують не розчинний у воді мінерал або суміш мінералів з істинною ЩІЛЬНІСТЮ не менше 2,8г/см3 4 Порошок за п 3, який відрізняється тим, що як мінерали з істинною ЩІЛЬНІСТЮ не менш 2,8г/см3 використовують каоліно-шамотний пил, і/або сульфат амонію, і/або доломіт, і/чи тальк, і/або талько-магнезит, і/або апатит, і/або магнезит Винахід відноситься до складів для гасіння пожеж, а саме до порошкових складів, і може бути використаний для гасіння твердих, рідких, газоподібних речовин, електроустаткування, для ліквідації пожеж у закритих об'ємах, а також може бути використане для дистанційного гасіння пожеж Основним показником якості вогнегасного порошку є його вогнегасна здатність, що у великій мірі залежить від текучості і злежаності Чим краще текучість і нижче злежаність вогнегасного порошку, тим вище його ефективність ВІДОМІ склади порошків, основною частиною яких є хлорид калію (див, наприклад, А С СРСР №558677, №829121) Для зниження злежаності порошків та поліпшення текучості, в склад вогнегасних порошків вводять різні добавки аеросил, графіт, нефеліновий концентрат, шамотно-каоліновий порошок, тальк, фосфат кальцію, слюду та ш Вогнегасні порошкові склади мають велике зчеплення і агрегацією часток, які обумовлені аутогезією - зв'язком між дотичними частками Остання залежить від фізико-хімічної природи матеріалу, форми і геометричних розмірів часток, умов навколишнього се часток друг відносно друга, і при цьому повинен бути переборений граничний опір зрушенню При зрушенні частки, що зачепилися, змінюють своє положення і повертаються доти, поки не вийдуть із зачеплення Така взаємодія часток зводиться до тертя між ними Таким чином, для зменшення опору зрушенню, тобто збільшення текучості вогнегасного порошкового складу, необхідно зменшити як сили аутогезм, так і сили тертя Сили аутогезм можна значно понизити відомим прийомом, якщо між частками мінеральної солі розмістити гідрофобні частки добавки, або мінеральну сіль модифікувати з утворенням гідрофобної зовнішньої поверхні Зменшення сили тертя можна досягти, змінивши сам механізм тертя, тобто тертя ковзання замінити на тертя катання Для цього в порошки необхідно увести високодисперсну гідрофобну добавку, розмір часток якої повинний бути на 2 - 3 порядка менше розміру часток основного складу порошку Для підвищення текучості вогнегасного складу в порошок, що містить 93,8 - 96,0 мас % хлориду калію додавали білу сажу в КІЛЬКОСТІ 3,5 - 5,0 мас редовища, дії ЗОВНІШНІХ навантажень мас % (див пат РФ № 2128538, МПК A62D1/00, 1999р) Недоліком описаного складу є те, що при на Будь-яка деформація вогнегасильного порошку супроводжується зрушенням, тобто ковзанням % і алкілгалоідсиланову рідину в КІЛЬКОСТІ 0,5 - 1,2 (О со Ю 45936 явності сажі, порошок має невисоку насипну ЩІЛЬНІСТЬ, що знижує зарядну масу порошку у вогнегаснику на 15-20% Відомий склад для гасіння пожеж, що включає амофос, аеросил і порошок корундовий при такому співвідношенні компонентів, мас% аеросил 1,5-2,5, порошок корундовий - 7,0 -10,0, амофос інше (див патент РФ № 2096054, МПК A62D1/00, 1997г) До недоліків відомого порошку можна віднести недостатньо високі технологічні властивості, зокрема сумісність з піною Найбільш близьким до технічного рішення, що заявляється, є вогнегасильний порошок марки П2АП и П-2АГІМ (ТУ У6-05766362 001-97 "Порошки огнетушащие") Порошок вогнегасний марки П-2АП містить основний гасний компонент - амофос, високодисперсну добавку - порошок тонкозернистий шамотнокаоліновий з електрофільтрів обертових печей і пдрофобізуючий компонент - аеросил, при такому співвідношенні компонентів, мас % Амофос з апатитового концентрату 88,2-91,5 Порошок тонкозернистий шамотно-каоліновий з електрофільтрів обертових печей 7-10 Аеросил марки АМ-1 -3 00 1,5-1,8 Недоліками даного вогнегасильного порошку є недостатня вогнегасна здатність унаслідок великого процентного вмісту, шамотно-каолінового порошку з електрофільтров обертових печей, що складається в основному з дюксида кремнію, який при гасінні являється баластом Крім того, до складу шамотно - каолінового порошку входять домішки заліза і титана, що унаслідок високої питомої ваги, осідають на дні вогнегасника, зменшуючи тим самим текучість вогнегасного складу Слід також зазначити, що присутня в складі шамотно - каолінового порошку вода, при низьких температурах приводить до утворення кристалів, що також погіршує фізичні властивості складу В основу винаходу покладено завдання створити такий вогнегасний порошок, у якому шляхом зміни якісного і КІЛЬКІСНОГО складу, досягається можливість підвищити текучість вогнегасного порошку Для вирішення завдання запропонований вогнегасний порошок, що містить амофос, високодисперсну домішку і пдрофобізуючий компонент, який, згідно з винаходом, як високодисперсну добавку містить доломітовумуку, а як пдрофобізуючий компонент - аеросил і/або гідрофобну сажу, при такому співвідношенні компонентів, мас % амофос 35 - 90, доломітова мука 9 - 60, аеросил і/або гідрофобна сажа 0,1 - 5 Для гасіння середовища з підвищеною ЩІЛЬНІСТЮ, склад додатково містить наповнювач у КІЛЬКОСТІ ВІД 0,1 до 20 мас %, яким може бути нерозчинний у воді мінерал або суміш мінералів з істинною ЩІЛЬНІСТЮ не менше 2,8г/см3 каоліношамотний пил, і/або сульфат амонію, і/або доломит, і/або тальк, і/або таль ко-магнезит, і/або апатит, і/або магнезит Застосування в пропонованому складі доломітової муки, що при перемішуванні обволікає більше великі частки амофоса й аеросила, дозволяє збільшити умовну насипну ЩІЛЬНІСТЬ на 10 - 50%, що приводить до пропорційного збільшення текучості вогнегасячих порошків При цьому їхня гасна здатність при гасінні пожеж класу В збільшується на 5 - 20% Одночасно зменшується схильність до вологовбирання, збільшується здатність до водовідштовхування, а також зростає пробивна напруга При поліпшенні цих експлуатаційних показників значно збільшується термін зберігання вогнегасного порошку Заміна частини дорогого аммофоса на більш дешеві мінерали дозволяє зменшити вартість запропонованого вогнегасного порошку Для експериментальної перевірки об'єкта, що заявляється, були, приготовлені порошки із суміші компонентів Гасну здатність порошків, їх експлуатаційні властивості визначали ВІДПОВІДНО ДО існуючих, відомими методиками Оцінювалися умовна ЩІЛЬНІСТЬ не ущільнених і ущільнених порошків, ситовий аналіз, ХІМІЧНИЙ склад, зміст вологи, схильність до вологовбирання, схильність до злежування, здатність до водовідштовхуванню, текучість, залишок порошку у вогнегаснику, вогнегасна здатність, пробивна напруга Термін зберігання порошків установлений - не менш 5 років Додатково при ОЦІНЦІ гасної здатності визначали питому витрату порошку, якій витратився на гасіння модельного вогнища Для готування складу порошку, що заявляється, окремо подрібнювали амофос і ретельно змішували в необхідних пропорціях його, доломітову муку і гідрофобний аеросил і/або білу сажу Дані занесені в таблицю Вогнегасний порошок по запропонованому технічному рішенню може виготовлятися промисловими підприємствами на стандартному устаткуванні, з використанням відомих технологічних прийомів з відомого наявного сировини Таблиця №пп 1 Масовий Здатність до Співвідношення Умовна ЩІЛЬНІСТЬ, ВМІСТ зодопоглинання, 3 компонентів, % кг/м вологи, % % не ущільущільненого неного поро- порошка шка 2 3 4 5 6 Здатність Текучість, Пробивна до водоГасяча здатність, кг/с (залинапруга, 2 від штовхукг/м шок,0/*)) кВ вання, (W) За кла- За класом А сом В 7 8 9 10 11 45936 Продовження табл Масовий Здатність Здатність до Текучість, Пробивна Співвідношення Умовна ЩІЛЬНІСТЬ, ВМІСТ до водоасяча здатність, №пп водопоглинання, кг/с (залинапруга, компонентів, % кг/м3 вологи, від штовхукг/м2 0 % шок, /*)) кВ % вання, (W) не не менше не менше не більгасіння гасіння не менше Вимоги менше не більше 3,0 не менше 0,28 (не 1000 ше 0,35 120 5 700 бшьше10,0) очагуїА очагу55В Гідрофобний аеросил АМПорошок 1-3 00-2,0, ка240>W>1 за про- ОЛІНО705 1080 0,45 3,8 0,27(8,9) 0,40 1,05 5,2 50 тотипом шамотний порошок- 10,0, амофос-88 Гідрофобна сажа-5,0, ДоПриклад ломітова мука 785 1185 0,25 0,9 360>\№>240 0,36(4,8) 0,37 0,82 6,8 1 -60,0, Аммофос - 35 Аеросил АМ1-3 00-1,5 ДоПриклад ломітова мука 810 12000 0,30 1,2 420>\№>300 0,40(2,3) 0,36 0,77 6,9 2 -45 Амофос 53,5 Аеросил АМ1-3 0 0 - 1 ,0 Приклад Апатіт-15,0, 970 1480 0,17 0,8 360>\№>300 0,47(3,0) 0,39 0,78 7,3 Доломітова 3 мука - ЗО, амофос - 54 Гідрофобна сажа - 4,0, каОЛІНО Приклад шамотний порошок- 5,0, 4 доломітова мука - 46, амофос - 45 Аеросил - 4,0, Приклад доломітова 5 мука - 60, амофос - 36 755 1140 0,32 1,8 420>\№>300 0,33 (3,8) 0,38 0,91 59 845 1350 0,22 1,8 320>\№>240 0,41 0,82 5,5 0,43 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
