Кульовий вузол з’єднання шарнірної тяги

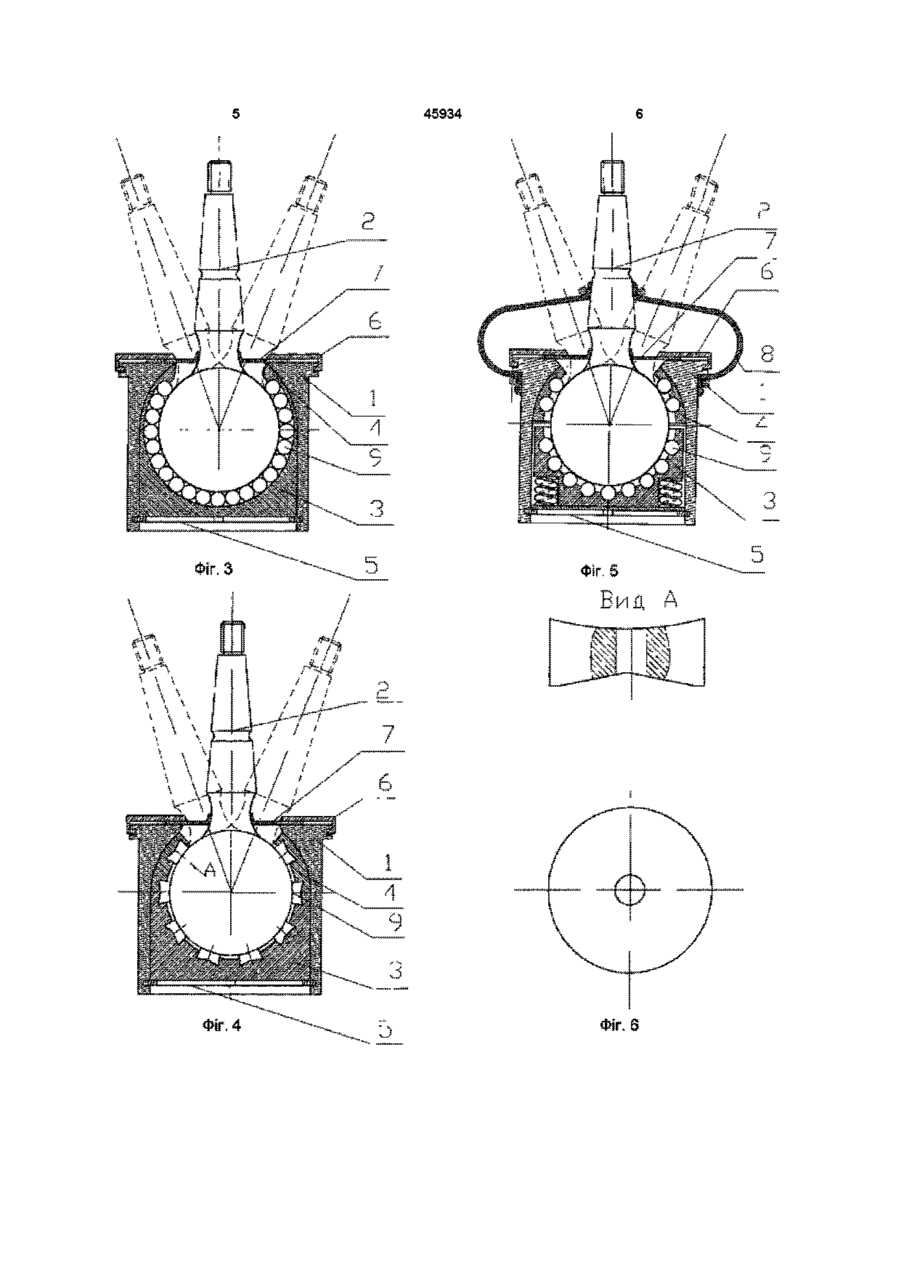

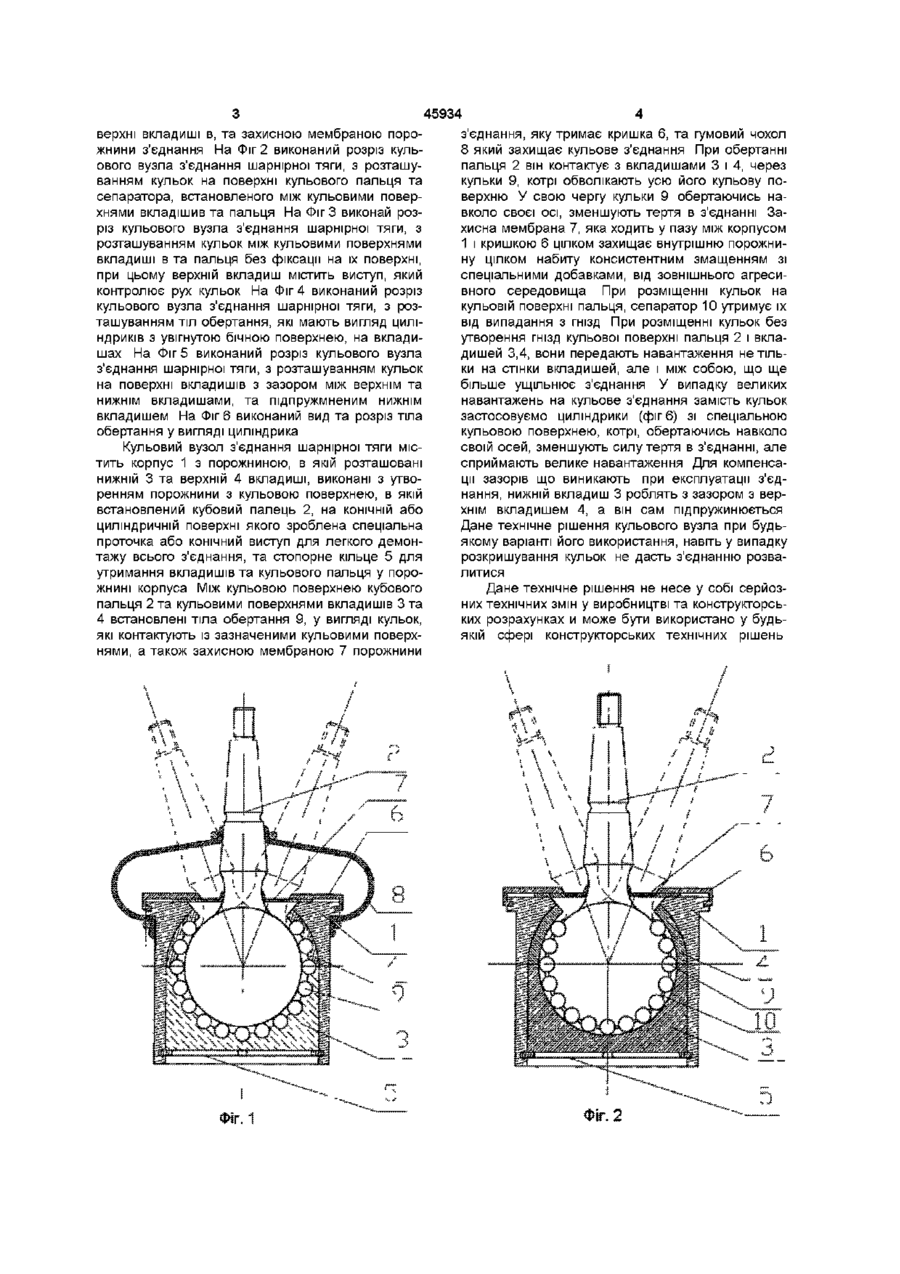

1 Кульовий вузол з'єднання шарнірної тяги, який містить корпус з порожниною, в якій розташовані нижній та верхній вкладиші, виконані з утворенням порожнини з кульовою поверхнею, в якій встановлений кульовий палець та стопорне кільце для утримання вкладишів та кульового пальця у порожнині корпуса, який відрізняється тим, що між кульовою поверхнею кульового пальця та кульовими поверхнями вкладишів встановлені тіла обертання, які контактують із зазначеними кульовими поверхнями, а також з захисною мембраною порожнини з'єднання 2 Кульовий вузол по п 1, який відрізняється тим, що кульки розташовані у виїмках, виконаних в кульовій поверхні кульового пальця 3 Кульовий вузол по пп 1,2, який відрізняється тим, що кульки розташовані між кульовими повер хнями вкладишів та пальця без фіксації на їх поверхні, при цьому верхній вкладиш містить виступ, який контролює рух кульок 4 Кульовий вузол по пп 1-3, який відрізняється тим, що кульки встановлені в сепараторі, встановленому між шаровими поверхнями вкладишів та пальця 5 Кульовий вузол по пп 1-4, який відрізняється тим, що тіла обертання є циліндриками з увігнутою бічною поверхнею 6 Кульовий вузол по будь-якому з пп 1-5, який відрізняється тим, що тіла обертання мають різний розмір у різних кулях, розташованих в верхньому та нижньому вкладишах, та в кульовому пальці 7 Кульовий вузол по будь-якому з пп 1-6, який відрізняється тим, що між верхнім та нижнім вкладишами є зазор, а нижній вкладиш виконаний підпружиненим 8 Кульовий вузол по будь-якому з пп 1-6, який відрізняється тим, що захисна мембрана виконана у вигляді сальника Винахід має відношення до будь-якої галузі машинобудування, в тому числі до галузі самохідних транспортних засобів, більш детально - до наконечників місць з'єднання тяги Є відомим кульовий вузол з'єднання тяги, складовими якого є корпус, кільовий палець, верхній та нижній вкладиші та засоби їх кріплення у єдине ціле Найбільш близьким до запропонованого нами винаходу є наконечник кермової тяги транспортного засобу патент України №12666 МПК В 62 D7/20 від 28 02 1997 року, бюлетень №1- прототип Недоліками відомого рішення є те що При достатньо великому зносі верхнього вкладиша, який повністю контактує з кульовою поверхнею пальця, робиться можливою ситуація з розваленням даного з'єднання Також внутрішня порожнина кульового з'єднання захищена від зовнішнього середовища захисним гумовим чохлом, що не є гарантією від проникнення у місця з'єд нання кульового пальця і вкладиша агресивних речовин та зносу від цього Задачею даного винаходу є підвищення надійності, довготривалості та зниження рівня тертя у використанні вузла кульового з'єднання тяги Вказана задача досягається тим, що в кульовому вузлі з'єднання шарнірної тяги, який містить корпус з порожниною, в якій розташовані нижній та верхній вкладиші, виконані з утворенням порожнини з кульовою поверхнею, в якій встановлений кульовий палець, та стопорне кільце для утримання вкладишів та кульового пальця у порожнині корпуса, у прошарок між кульовою поверхнею кульового пальця та кільовими поверхнями вкладишів встановлені тіла обертання які контактують із зазначеними кульовими поверхнями, а також захисною мембраною порожнині з'єднання Винахід розкривається фігурами креслень, де на Фіг 1 виконаний розріз кульового вузла з'єднання шарнірної тяги, з розташуванням кульок на по СО Ю 45934 верхні вкладиші в, та захисною мембраною пороз'єднання, яку тримає кришка 6, та гумовий чохол жнини з'єднання На Фіг 2 виконаний розріз куль8 який захищає кульове з'єднання При обертанні ового вузла з'єднання шарнірної тяги, з розташупальця 2 він контактує з вкладишами 3 і 4, через ванням кульок на поверхні кульового пальця та кульки 9, котрі обволікають усю його кульову посепаратора, встановленого між кульовими поверверхню У свою чергу кульки 9 обертаючись нахнями вкладішив та пальця На Фіг 3 виконай розвколо своєї осі, зменшують тертя в з'єднанні Заріз кульового вузла з'єднання шарнірної тяги, з хисна мембрана 7, яка ходить у пазу між корпусом розташуванням кульок між кульовими поверхнями 1 і кришкою 6 цілком захищає внутрішню порожнивкладиші в та пальця без фіксації на їх поверхні, ну цілком набиту консистентним змащенням зі при цьому верхній вкладиш містить виступ, який спеціальними добавками, від зовнішнього агресиконтролює рух кульок На Фіг 4 виконаний розріз вного середовища При розміщенні кульок на кульового вузла з'єднання шарнірної тяги, з розкульовій поверхні пальця, сепаратор 10 утримує їх ташуванням тіл обертання, які мають вигляд цилівід випадання з гнізд При розміщенні кульок без ндриків з увігнутою бічною поверхнею, на вкладиутворення гнізд кульової поверхні пальця 2 і вклашах На Фіг 5 виконаний розріз кульового вузла дишей 3,4, вони передають навантаження не тільз'єднання шарнірної тяги, з розташуванням кульок ки на стінки вкладишей, але і між собою, що ще на поверхні вкладишів з зазором між верхнім та більше ущільнює з'єднання У випадку великих нижнім вкладишами, та під пружиненим нижнім навантажень на кульове з'єднання замість кульок вкладишем На Фіг 6 виконаний вид та розріз тіла застосовуємо циліндрики (фіг 6) зі спеціальною обертання у вигляді циліндрика кульовою поверхнею, котрі, обертаючись навколо своїй осей, зменшують силу тертя в з'єднанні, але Кульовий вузол з'єднання шарнірної тяги міссприймають велике навантаження Для компенсатить корпус 1 з порожниною, в якій розташовані ції зазорів що виникають при експлуатації з'єднижній 3 та верхній 4 вкладиші, виконані з утвонання, нижній вкладиш 3 роблять з зазором з верренням порожнини з кульовою поверхнею, в якій хнім вкладишем 4, а він сам підпружинюється встановлений кубовий палець 2, на КОНІЧНІЙ або Дане технічне рішення кульового вузла при будьциліндричній поверхні якого зроблена спеціальна якому варіанті його використання, навіть у випадку проточка або конічний виступ для легкого демонрозкришування кульок не дасть з'єднанню розватажу всього з'єднання, та стопорне кільце 5 для литися утримання вкладишів та кульового пальця у порожнині корпуса Між кульовою поверхнею кубового Дане технічне рішення не несе у собі серйозпальця 2 та кульовими поверхнями вкладишів 3 та них технічних змін у виробництві та конструкторсь4 встановлені тіла обертання 9, у вигляді кульок, ких розрахунках и може бути використано у будьякі контактують із зазначеними кульовими поверхякій сфері конструкторських технічних рішень нями, а також захисною мембраною 7 порожнини 45934 45934 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
