Пристрій дистанційного керування електричними апаратами

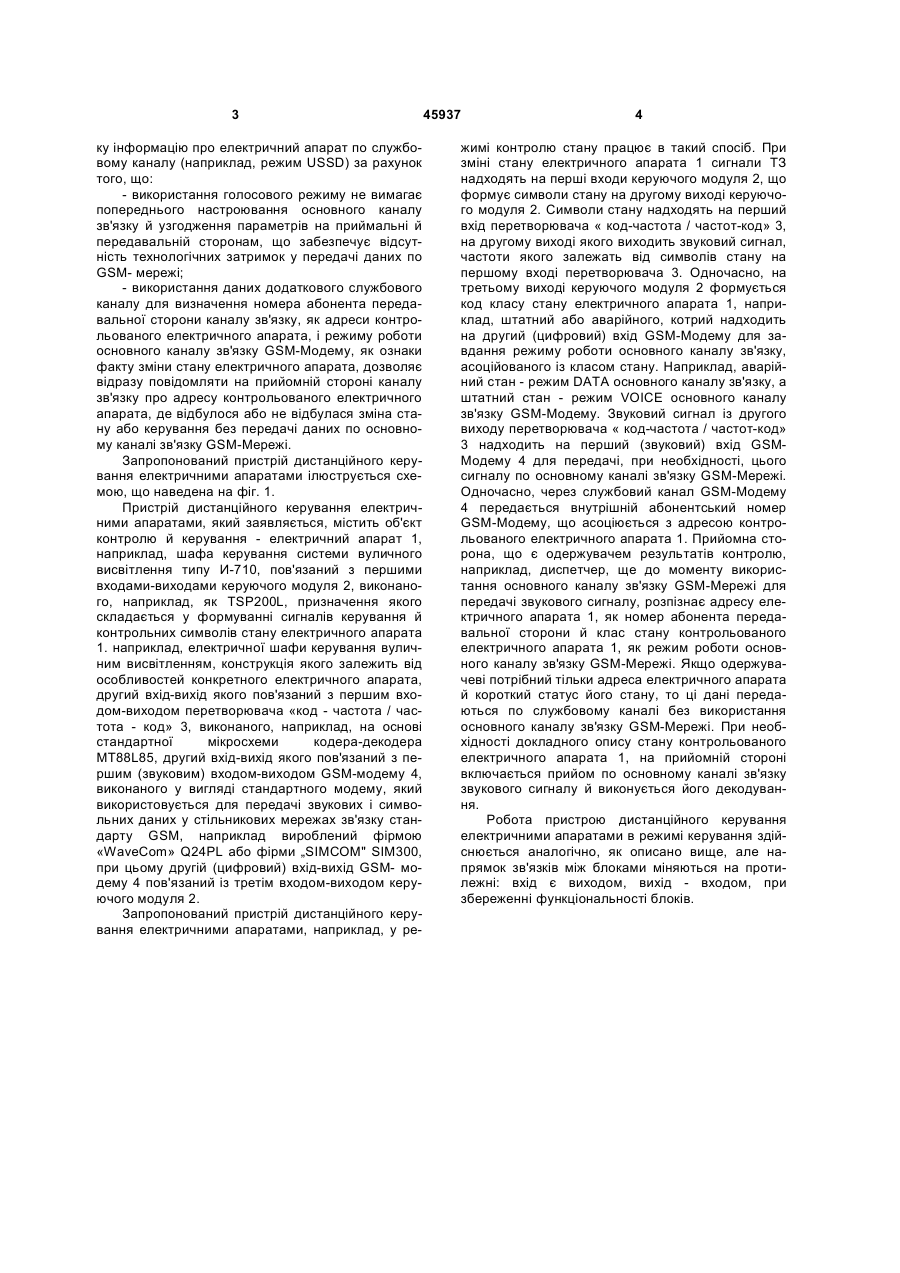

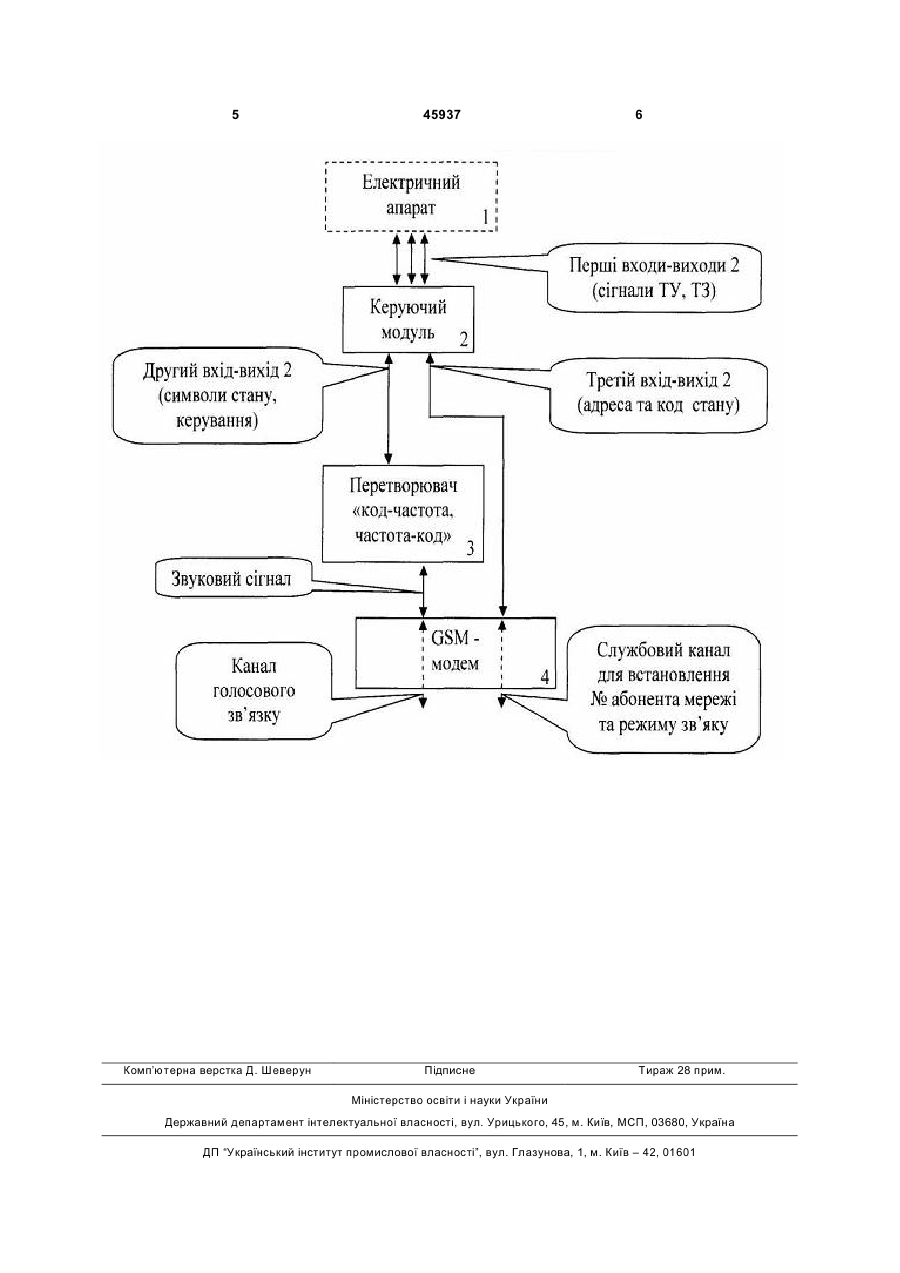

Пристрій дистанційного керування електричними апаратами, який містить керуючий модуль, 3 ку інформацію про електричний апарат по службовому каналу (наприклад, режим USSD) за рахунок того, що: - використання голосового режиму не вимагає попереднього настроювання основного каналу зв'язку й узгодження параметрів на приймальні й передавальній сторонам, що забезпечує відсутність технологічних затримок у передачі даних по GSM- мережі; - використання даних додаткового службового каналу для визначення номера абонента передавальної сторони каналу зв'язку, як адреси контрольованого електричного апарата, і режиму роботи основного каналу зв'язку GSM-Модему, як ознаки факту зміни стану електричного апарата, дозволяє відразу повідомляти на прийомній стороні каналу зв'язку про адресу контрольованого електричного апарата, де відбулося або не відбулася зміна стану або керування без передачі даних по основному каналі зв'язку GSM-Мережі. Запропонований пристрій дистанційного керування електричними апаратами ілюструється схемою, що наведена на фіг. 1. Пристрій дистанційного керування електричними апаратами, який заявляється, містить об'єкт контролю й керування - електричний апарат 1, наприклад, шафа керування системи вуличного висвітлення типу И-710, пов'язаний з першими входами-виходами керуючого модуля 2, виконаного, наприклад, як TSP200L, призначення якого складається у формуванні сигналів керування й контрольних символів стану електричного апарата 1. наприклад, електричної шафи керування вуличним висвітленням, конструкція якого залежить від особливостей конкретного електричного апарата, другий вхід-вихід якого пов'язаний з першим входом-виходом перетворювача «код - частота / частота - код» 3, виконаного, наприклад, на основі стандартної мікросхеми кодера-декодера MT88L85, другий вхід-вихід якого пов'язаний з першим (звуковим) входом-виходом GSM-модему 4, виконаного у вигляді стандартного модему, який використовується для передачі звукових і символьних даних у стільникових мережах зв'язку стандарту GSM, наприклад вироблений фірмою «WaveCom» Q24PL або фірми „SIMCOM" SIM300, при цьому другій (цифровий) вхід-вихід GSM- модему 4 пов'язаний із третім входом-виходом керуючого модуля 2. Запропонований пристрій дистанційного керування електричними апаратами, наприклад, у ре 45937 4 жимі контролю стану працює в такий спосіб. При зміні стану електричного апарата 1 сигнали ТЗ надходять на перші входи керуючого модуля 2, що формує символи стану на другому виході керуючого модуля 2. Символи стану надходять на перший вхід перетворювача « код-частота / частот-код» 3, на другому виході якого виходить звуковий сигнал, частоти якого залежать від символів стану на першому вході перетворювача 3. Одночасно, на третьому виході керуючого модуля 2 формується код класу стану електричного апарата 1, наприклад, штатний або аварійного, котрий надходить на другий (цифровий) вхід GSM-Модему для завдання режиму роботи основного каналу зв'язку, асоційованого із класом стану. Наприклад, аварійний стан - режим DATA основного каналу зв'язку, а штатний стан - режим VOICE основного каналу зв'язку GSM-Модему. Звуковий сигнал із другого виходу перетворювача « код-частота / частот-код» 3 надходить на перший (звуковий) вхід GSMМодему 4 для передачі, при необхідності, цього сигналу по основному каналі зв'язку GSM-Мережі. Одночасно, через службовий канал GSM-Модему 4 передається внутрішній абонентський номер GSM-Модему, що асоціюється з адресою контрольованого електричного апарата 1. Прийомна сторона, що є одержувачем результатів контролю, наприклад, диспетчер, ще до моменту використання основного каналу зв'язку GSM-Мережі для передачі звукового сигналу, розпізнає адресу електричного апарата 1, як номер абонента передавальної сторони й клас стану контрольованого електричного апарата 1, як режим роботи основного каналу зв'язку GSM-Мережі. Якщо одержувачеві потрібний тільки адреса електричного апарата й короткий статус його стану, то ці дані передаються по службовому каналі без використання основного каналу зв'язку GSM-Мережі. При необхідності докладного опису стану контрольованого електричного апарата 1, на прийомній стороні включається прийом по основному каналі зв'язку звукового сигналу й виконується його декодування. Робота пристрою дистанційного керування електричними апаратами в режимі керування здійснюється аналогічно, як описано вище, але напрямок зв'язків між блоками міняються на протилежні: вхід є виходом, вихід - входом, при збереженні функціональності блоків. 5 Комп’ютерна верстка Д. Шеверун 45937 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
