Hасос з мускульhим приводом

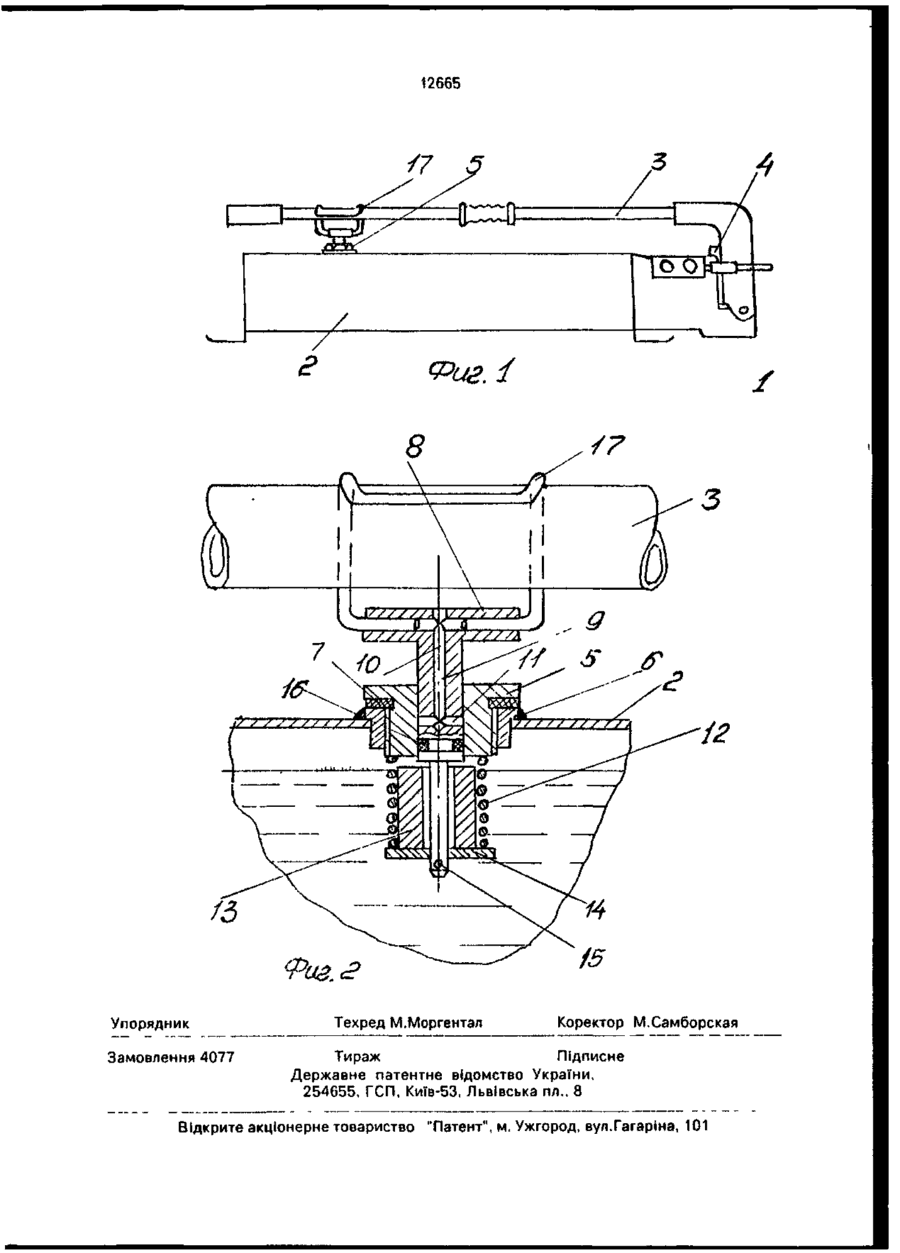

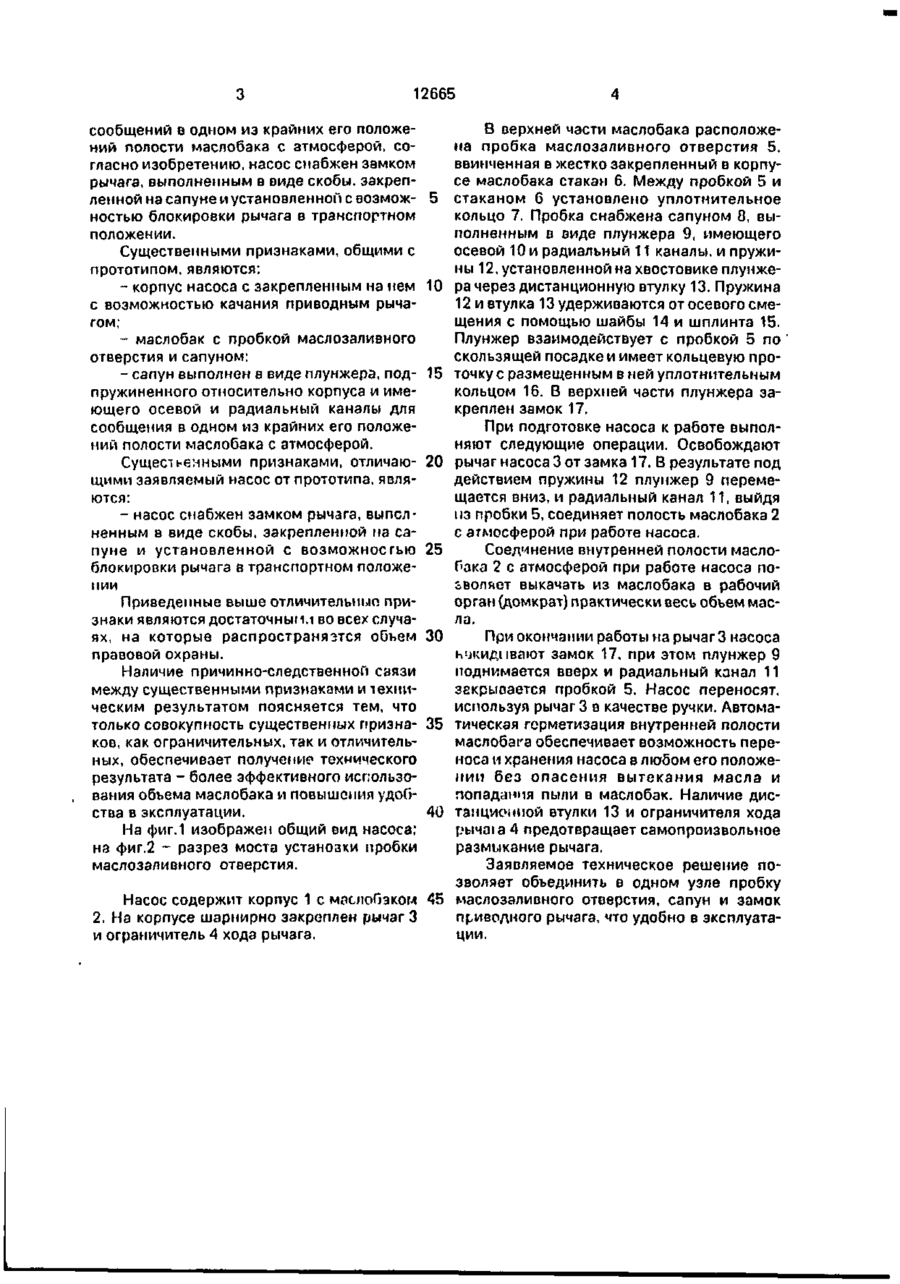

Насос с мускульным приводом, содержащий корпус с закрепленным на нем с возможностью качания приводным рычагом, маслобак с пробкой маслозаливного отверстия и сапуном в виде плунжера, подпружиненного относительно корпуса и имеющего осевой и радиальный каналы для сообщения в одном из крайних положений полости маслобака с атмосферой, о т л и ч а ю щ и й с я тем, что насос снабжен замком рычага, выполненным в виде скобы, закрепленной на сапуне и установленной с возможностью блокировки рычага в транспортном положении. Изобретение относится к насосостроению, конкретно, к насосам с мускульным приводом и может быть использовано в различных областях народного хозяйства. Известен гидравлический насос с мускульным приводом, содержащий корпус с закрепленным на нем с возможностью качания приводным рычагом, маслобак с пробкой заливочного отверстия и сапуном в виде плунжера, подпружиненного относительно корпуса и имеющего осевой и радиальный каналы для сообщения в одном из крайних em положений полости маслобака с атмосферой-прототип изобретения. (Заявка ФРГ N2 126613, кл. F 04 В 9/14, 1968). В этом насосе приводной рычаг не имеет блокировки в нерабочем положении насосы. Поэтому при воздействии приводного рычага на плунжер бак через сапун соединяется с атмосферой, что может привести к вытеканию рабочей жидкости и, как следствие, к неэффективному использованию объема маслобака. Транспортировать насос необходимо в определенном положении (сапуном вверх), что не всегда удобно или возможно. В основу изобретения поставлена задача: усовершенствовать насос с мускульным приводом путем дополнения его замком рычага, установленным таким образом, что при переводе рычага в транспортное положение обеспечивается его блокировка и одновременно разъединение внутренней полости маслобака с атмосферой, что приведет к предотвращению вытекания рабочей жидкости и, как следствие, к более эффективному использованию объема маслобака, а также к повышению удобства в эксплуатации. Сущность изобретения заключается в том, что в насосе с мускульным приводом, содержащим корпус с закрепленным на нем с возможностью качания приводным рычагом, маслобак с пробкой маслозаливного отверстия и сапуном в виде плунжера, подпружиненного относительно корпуса и имеющего осевой и радиальный каналы для (56) Заявка ФРГ N° 1266131, кл. F 04 В 9/14, 1968. С > N3 О О СП о 12665 В верхней части маслобака расположена пробка маслозаливного отверстия 5, ввинченная в жестко закрепленный в корпусе маслобака стакан 6. Между пробкой 5 и стаканом 6 установлено уплотиительное кольцо 7. Пробка снабжена сапуном 8, выполненным в виде плунжера 9, имеющего осевой 10 и радиальный 11 каналы, и пружины 12, установленной на хвостовике плунжера через дистанционную втулку 13. Пружина 12 и втулка 13 удерживаются от осевого смещения с помощью шайбы 14 и шплинта 15. Плунжер взаимодействует с пробкой 5 по скользящей посадке и имеет кольцевую проточку с размещенным в ней уплотнительиым кольцом 16. В верхней части плунжера закреплен замок 17. При подготовке насоса к работе выполняют следующие операции. Освобождают рычаг насоса 3 от замка 17. В результате под действием пружины 12 плунжер 9 перемещается вниз, и радиальный канал 11, выйдя і із пробки 5, соединяет полость маслобака 2 с атмосферой при работе насоса. Соединение внутренней полости маслобака 2 с атмосферой при работе насоса позволяет выкачать из маслобака в рабочий орган (домкрат) практически весь объем масла. При окончании работы на рычаг 3 насоса мжидивают замок 17, при этом плунжер 9 поднимается вверх и радиальный канал 11 закрывается пробкой 5. Насос переносят, используя рычаг 3 в качестве ручки. Автоматическая герметизация внутренней полости маслобага обеспечивает возможность переноса и хранения насоса в любом его положении без опасения вытекания масла и попадания пыли в маслобак. Наличие дистанционной втулки 13 и ограничителя хода рьічаїа 4 предотвращает самопроизвольное размыкание рычага. Заявляемое техническое решение позволяет объединить в одном узле пробку Насос содержит корпус 1 с маслобаком 45 маслозаливного отверстия, сапун и замок 2. На корпусе шарнирно закреплен рычаг 3 приводного рычага, что удобно в эксплуатаи ограничитель 4 хода рычага. ции. сообщений в одном из крайних его положений полости маслобака с атмосферой, согласно изобретению, насос снабжен замком рычага, выполненным в виде скобы, закрепленной на сапуне и установленной с возмож- 5 ностью блокировки рычага в транспортном положении. Существенными признаками, общими с прототипом, являются: - корпус насоса с закрепленным на нем 10 с возможностью качания приводным рычагом; - маслобак с пробкой маслозаливного отверстия и сапуном: - сапун выполнен в виде плунжера, под- 15 пружиненного относительно корпуса и имеющего осевой и радиальный каналы для сообщения в одном из крайних его положений полости маслобака с атмосферой. Существенными признаками, отличаю- 20 щи ми заявляемый насос от прототипа, являются: - насос снабжен замком рычага, выполненным в виде скобы, закрепленной па сапуне и установленной с возможностью 25 блокировки рычага в транспортном положении Приведенные выше отличительные признаки являются достаточными во всех случаях, на которые распространязтея объем 30 правовой охраны. Наличие причинно-следственной связи между существенными признаками и техническим результатом поясняется тем, что только совокупность существенных призна- 35 ков, как ограничительных, так и отличительных, обеспечивает получение технического результата - более эффективного использования объема маслобака и повышения удобства в эксплуатации. 40 На фиг.1 изображен общий вид насоса; на фиг.2 - разрез моста установки пробки маслозаливного отверстия. 12665 т Фиг. Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Самборская Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
