Hасос з ручhим приводом

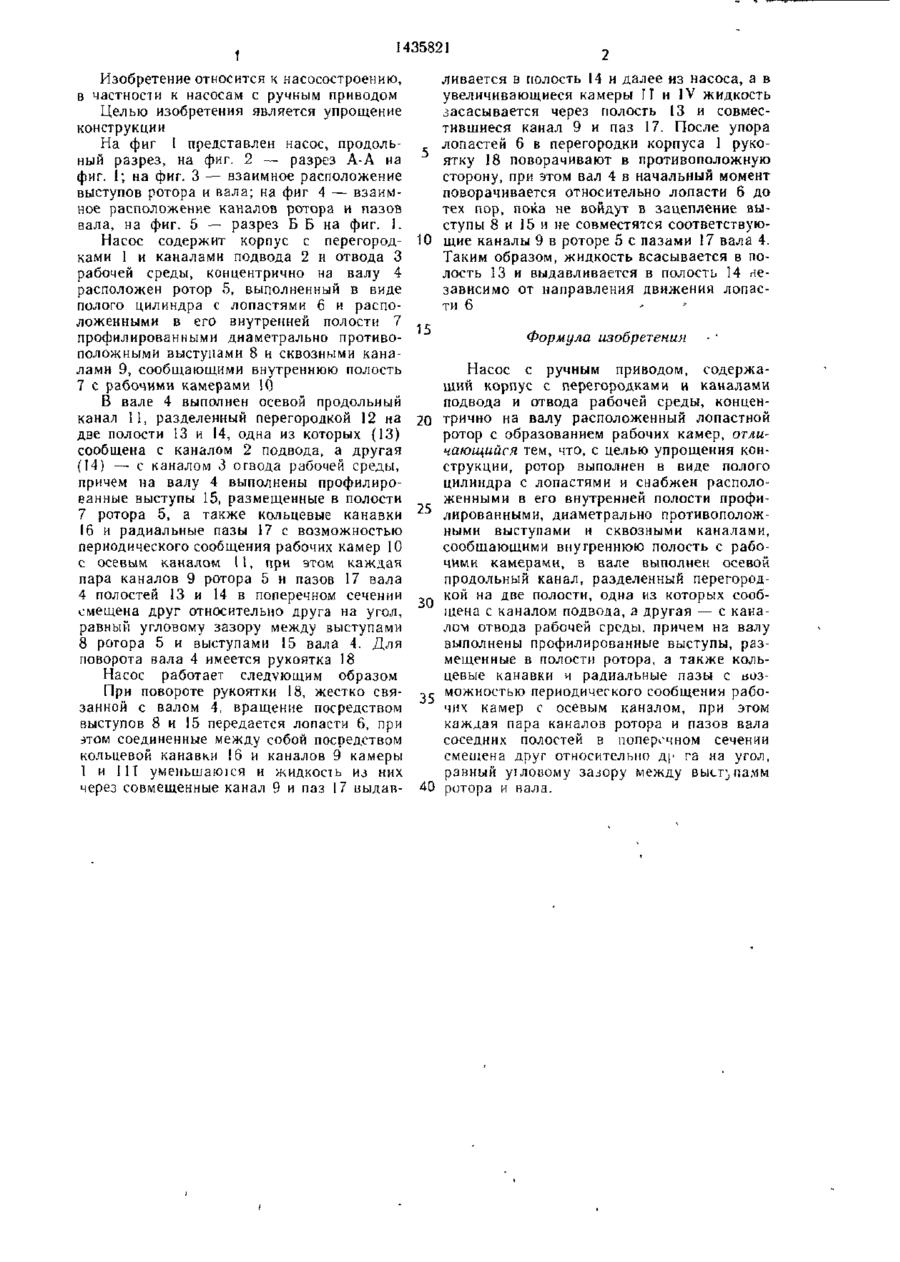

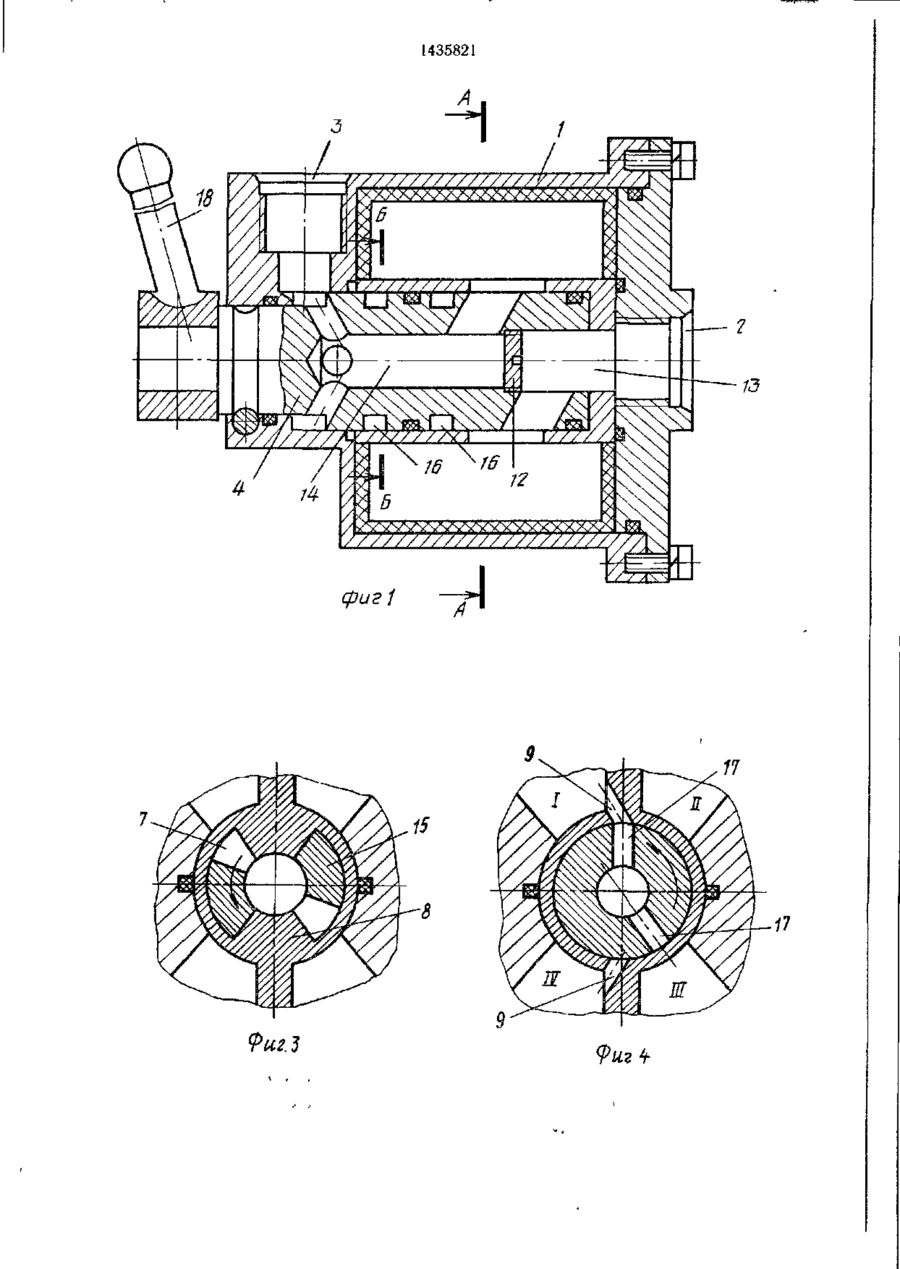

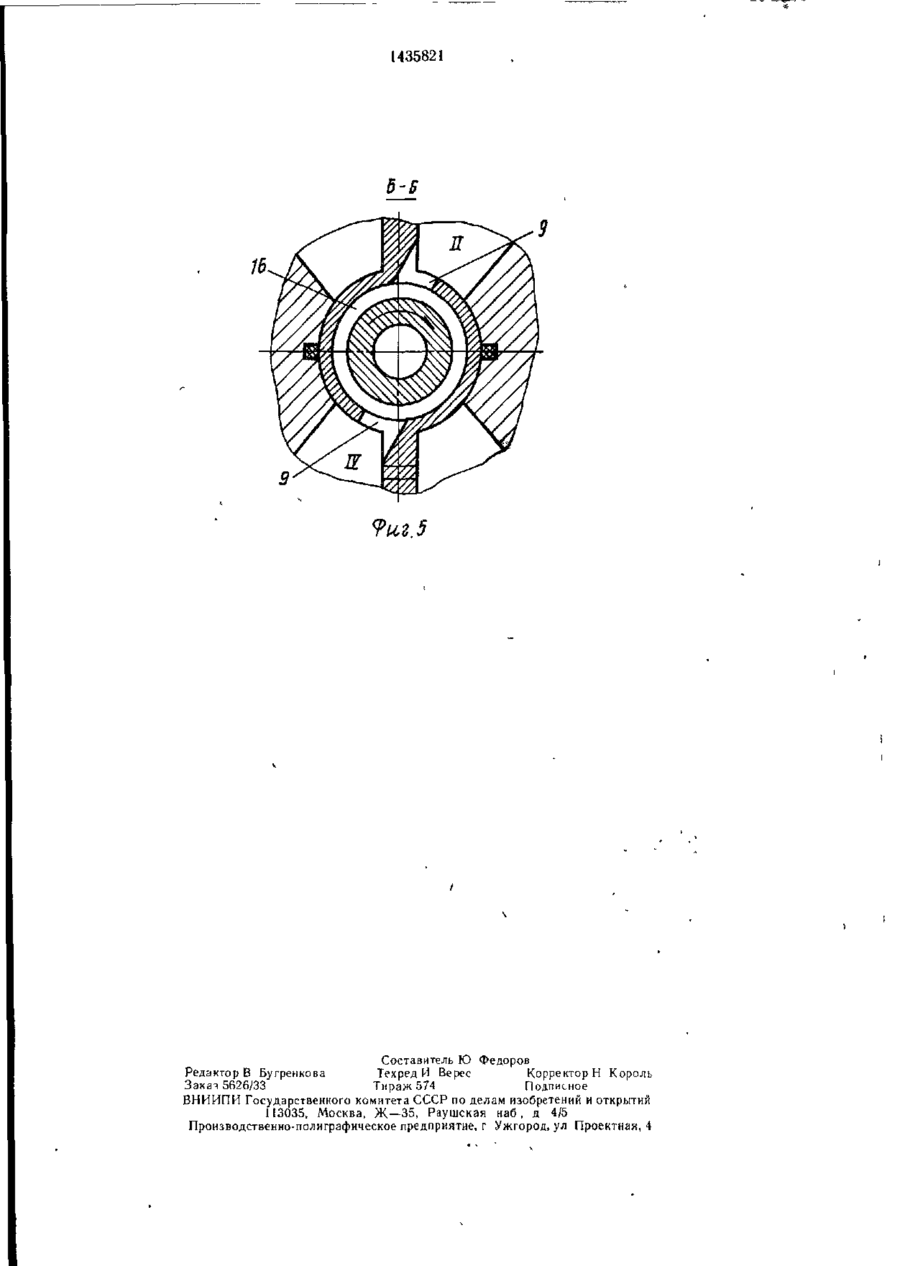

Изобретение позволяет упростить конструкцию насоса с ручным приводом В корпусе с перегородками и каналами подвода и отвода рабочей среды на валу расположен концентрично ротор 5 Ротор 5 выполнен в виде полого цилиндра с лопастями 6 и снабжен расположенными в его внутренней полости профилированными диаметрально противоположными выступами. Сквозные каналы 9 сообщают полость с рабочими камерами 10. В вале выполнен осевой продольный канал 11, разделенный перегородкой на две полости Одна полость сообщена с каналом подвода, другая полость — с каналом отвода На валу выполнены профилированные выступы Размещенные в полости кольцевые канавки и радиальные пазы 17 выполнены с возможностью периодического сообщения камер 10 с каналом 11 При этом каждая пара каналов 9 и пазов 17 полостей в поперечном сечении смещена относительно другой на угол, равный угловому зазору между вы ступами и выступами вала Для поворота вала установлена рукоятка При зацеплении выступов и совмещении каналов 9 с пазами 17 жидкость всасывается и выдавливается независимо от направления движения лопасти 6 5 ил Ю 00 От 00 10 Риг 2 1 1435821 Изобретение относится к насосостроению, в частности к насосам с ручным приводом Целью изобретения является упрощение конструкции На фиг 1 представлен насос, продольный разрез, на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — взаимное расположение выступов ротора и вала; на фиг 4 — взаимное расположение каналов ротора и пазов вала, на фиг. 5 — разрез Б Б на фиг. 1. Насос содержит корпус с перегородками 1 и каналами подвода 2 и отвода 3 рабочей среды, концентрично на валу 4 расположен ротор 5, выполненный в виде полого цилиндра с лопастями б и расположенными в его внутренней полости 7 профилированными диаметрально противоположными выступами 8 и сквозными каналами 9, сообщающими внутреннюю полость 7 с рабочими камерами 10 В вале 4 выполнен осевой продольный канал И, разделенный перегородкой 12 на две полости 13 и 14, одна из которых (13) сообщена с каналом 2 подвода, а другая (14) — с каналом 3 отвода рабочей среды, причем на валу 4 выполнены профилированные выступы 15, размещенные в полости 7 ротора 5, а также кольцевые канавки 16 и радиальные пазы 17 с возможностью периодического сообщения рабочих камер 10 с осевым каналом 11, при этом каждая пара каналов 9 ротора 5 и пазов 17 вала 4 полостей 13 и 14 в поперечном сечении смещена друг относительно друга на угол, равный угловому зазору между выступами 8 ротора 5 и выступами 15 вала 4. Для поворота вала 4 имеется рукоятка 18 Насос работает следующим образом При повороте рукоятки 18, жестко связанной с валом 4, вращение посредством выступов 8 и 15 передается лопасти 6, при зтом соединенные между собой посредством кольцевой канавки 16 и каналов 9 камеры 1 и III уменьшаюіся и жидкость из них через совмещенные канал 9 и паз 17 выдав ливается в полость 14 и далее из насоса, а в увеличивающиеся камеры II и IV жидкость засасывается через полость 13 и совместившиеся канал 9 и паз 17. После упора лопастей б в перегородки корпуса 1 рукоятку 18 поворачивают в противоположную сторону, при этом вал 4 в начальный момент поворачивается относительно лопасти 6 до тех пор, пока не войдут в зацепление выступы 8 и 15 и не совместятся соответствую10 щие каналы 9 в роторе 5 с пазами 17 вала 4. Таким образом, жидкость всасывается в полость 13 и выдавливается в полость 14 независимо от направления движения лопасти б га на угол, равный у і ловом у зазору между выст^ палім ротора и вала. 1435821 ери? і 17 Риг.З 1435821 9м. 5 Составитель Ю Федоров Редактор В Бугренкова Техред И Верес Корректор Н Король Закач 5626/33 Тираж 574 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
