Обприскувач для хімічної обробки садово-городніх рослин

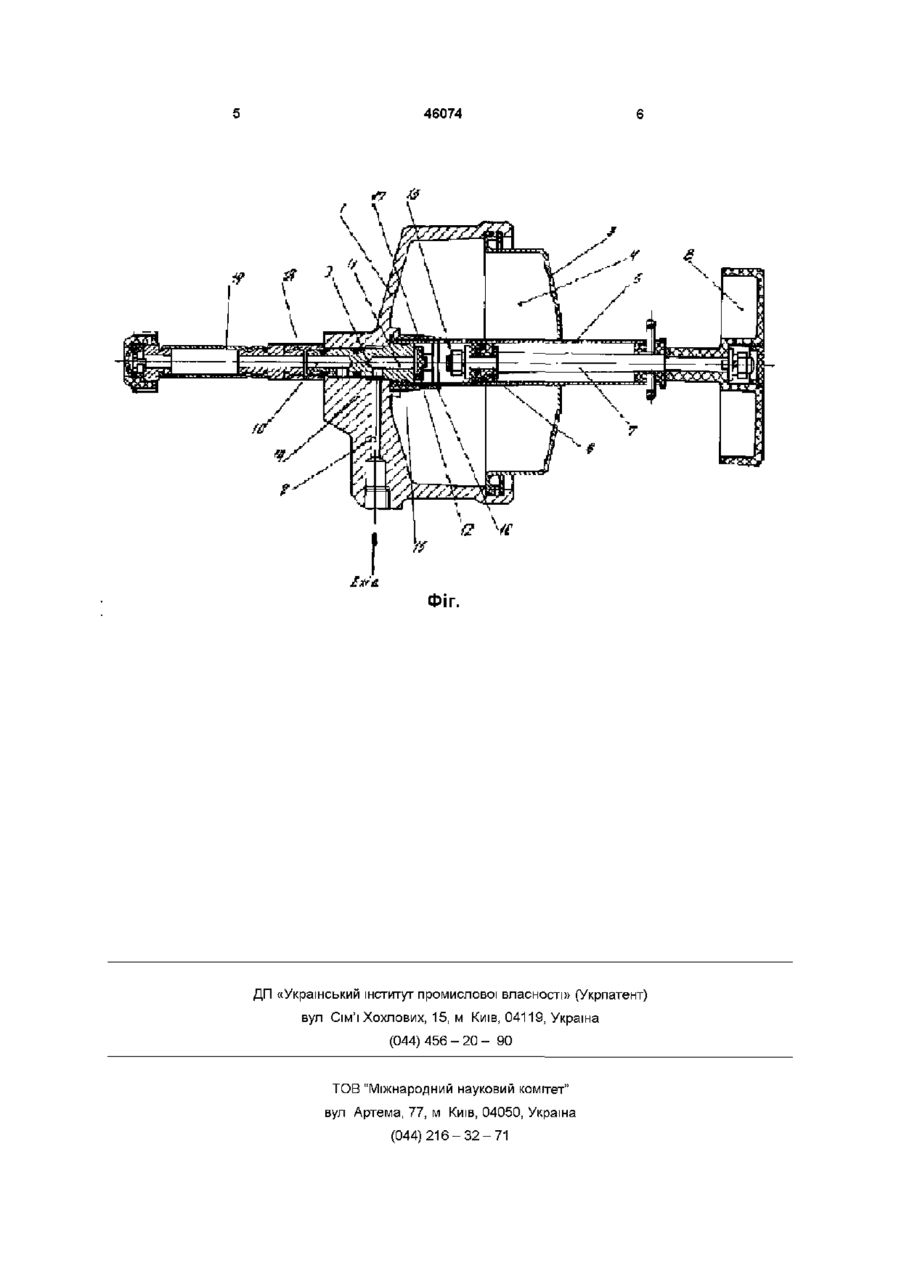

Обприскувач для хімічної обробки садовогородніх рослин, що містить утворену корпусом та кришкою акумулюючу камеру з розміщеним в ній нагнітальним пристроєм, складеним з циліндра, штока з поршнем і рукояткою, всмоктувальний та нагнітальний клапани, вхідний і вихідний канали, сполучені ВІДПОВІДНО з окремою ємкістю і розпилюючим пристроєм, який відрізняється тим, що вхідний і вихідний канали, а також акумулююча камера сполучені між собою за допомогою перехідника, встановленого в корпусі акумулюючої камери і виконаного у вигляді ступінчастого елемента, що містить розділені між собою осьові канали, при цьому на більшому його ступені нерухомо закріплений циліндр нагнітального пристрою, менший ступінь проходить через стінку корпуса, а и зовнішня частина має елемент фіксації перехідника від осьового переміщення, виконаний у вигляді нарізної втулки, охоплюючої згадану зовнішню частину та хвостовик труби розпилюючого пристрою, причому згадані осьові канали перехідника сполучені з каналами входу і виходу, виконаними в корпусі акумулюючої камери, а також з розпилюючим пристроєм О Винахід відноситься до пристроїв загального призначення для розпилення та нанесення рідин і призначений для хімічної обробки садово-городніх рослин Найбільш близьким з відомих технічних рішень є оприскувач ОГ-204, що випускається ВАТ "Полтавський автоагрегатний завод" по патенту України №2526 АОІМ 7/00, В05В 11/00, опублікований в бюлетні №5-1 26 12 94р Цей оприскувач має корпус, акумулюючу камеру, в якій розміщений нагнітальний пристрій у вигляді циліндра з розміщеним в ньому поршнем зі штоком Шток приводиться в рух за допомогою рукоятки В корпусі виконані вхідний та вихідний канали, сполучені від повідне з окремою ємністю через всмоктувальний клапан і розпилюючим пристроєм через нагнітальний клапан Недоліки прототипу є його висока металоємкість, насамперед за рахунок застосування циліндра нагнітального пристрою, встановленого в корпусі па різьбі, що вимагає необхідної товщини стінки циліндра Крім того, закріплення труби розпилюючого пристрою в корпусі за допомогою штуцера звязано а ускладненням конструкції та складністю розбирання із-за корозії різьби в алюмінієвому корпусі В основу винаходу поставлено завдання вдосконалення оприскувача для хімічної обробки садово-городніх рослин, в якому шляхом розміщення в корпусі сполучного елемента у вигляді перехідника, що дозволяє сполучити між собою канали входу, виходу та акумулюючу порожнину, а також надійно зв'язати між собою нагнітальну трубу і трубу розпилюючого пристрою, забезпечується застосування тонкостінної труби нагнітального пристрою та зручність в експлуатації прямим з'єднанням труби розпилюючого пристрою до перехідника і за рахунок цього знижується собівартість виробу та спрощується обслуговування Поставлене завдання вирішується тим, що в оприскувачі для хімічної обробки садово-городніх рослин, що вміщує утворену корпусом та кришкою акумулюючу камеру з розміщеним в ній нагнітальним пристроєм, складеним з циліндра, штока з поршнем і рукояткою, всмоктувальний та нагнітальний клапани, вхідний і вихідний канали, сполучені ВІДПОВІДНО з окремою ємністю і розпилюючим о (О 46074 пристроєм, ВІДПОВІДНО до винаходу вхідний 1 вихідний канали, а також акумулююча камера сполучені між собою за допомогою перехідника, встановленого в корпусі акумулюючої камери і виконаної у вигляді ступінчастого елемента, вміщуючого розділені між собою осьові канали, при цьому на більшій його ступені нерухомо закріплений циліндр нагнітального пристрою, менша ступінь проходить через стінку корпуса, а її зовнішня частина наділена елементом фіксації перехідника від осьового переміщення, виконаного у вигляді різьбової втулки, охоплюючої згадану зовнішню частину та хвостовик труби розпилюючого пристрою, причому згадані осьові канали перехідника сполучені з каналами входу і виходу, виконаними в корпусі акумулюючої камери, а також з розпилюючим пристроєм Прослідкуємо причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що здобувається Зниження ваги оприскувача застосуванням тонкостінної труби можливе лише завальцовкою її не на корпусі, а на розбірному елементі Таким розбірним елементом є згідно винаходу перехідник, в якому виконані канали входу і вихоДУ На цьому ж перехіднику з другої його сторони виконаний елемент фіксації труби розпилюючого пристрою Застосування перехідника дозволить досягти розбірності конструкції, що створює зручність в експлуатації, а також знизити вагу оприскувача за рахунок застосування тонкостінної труби Суть винаходу пояснюється кресленням, на якому зображений запропонований оприскувач Оприскувач має корпус 1 з вхідним каналом 2 Корпус 1 спільно з кришкою 3 утворює акумулюючу порожнину 4 В порожнині 4 встановлено нагнітальний пристрій, вміщуючий циліндр 5, всередині якого встановлений поршень 6 зі штоком 7 і привідною рукояткою 8 Всередині корпуса встановлений ступінчатий перехідних 9 з розділеними між собою осьовими каналами Юта 11 Канал 11 через канал 2 сполучений з окремою ємністю для рідини, а через всмоктувальний клапан 12 - з підпоршневою порожниною 13 Акумулююча порожнина 4 через канал 14 сполучена з осьовим каналом 10 перехідника 9 Більша ступінь перехідника 9 має кільцеву проточку 15, призначену для завальцовки на ній циліндра 5 На циліндрі 5 виконані отвори 16, які перекриваються нагнітальним клапаном 17 Перехідник 9 від осьового переміщення в корпусі фіксується різьбовою втулкою 18, яка одночасно є елементом закріплення труби розпилюючого пристрою 19 Працює оприскувач таким чином При висовуванні рукоятки 8, а також зв'язаних з нею штока 7 та поршня 6 створюється всмоктування ХІМІЧНОГО розчину в порожнину 13 з ємності для рідини через вхідний канал в корпусі 2, канал 11 перехідника 9 та всмоктувальний клапан 12 Після засмоктування рідини проводиться зворотний рух рукоятки 8 всередину циліндра 5, внаслідок чого рідина, яка знаходиться в порожнині 13 поршня 6, виштовхується по отворам 16, відгинаючи пелюстки нагнітального клапана 17, в акумулюючу порожнину 4 З порожнини 4 рідина надходить по каналу 14 та каналу 10 в трубу розпилюючого пристрою 19 Як видно, наявність перехідника з одного боку дозволяє застосовувати тонкостінну трубу для циліндра і спрости конструкцію кріплення самого циліндра а з другого боку закріпити трубу розпилюючого пристрою, забезпечивши при цьому легкість розбирання, необхідної в експлуатації Як видно з вищевикладеного опису будови і роботи оприскувача, що заявляється його промислова придатність очевидна 46074 \ \ mzzzzfk ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
