Секція опалювального секційного радіатора

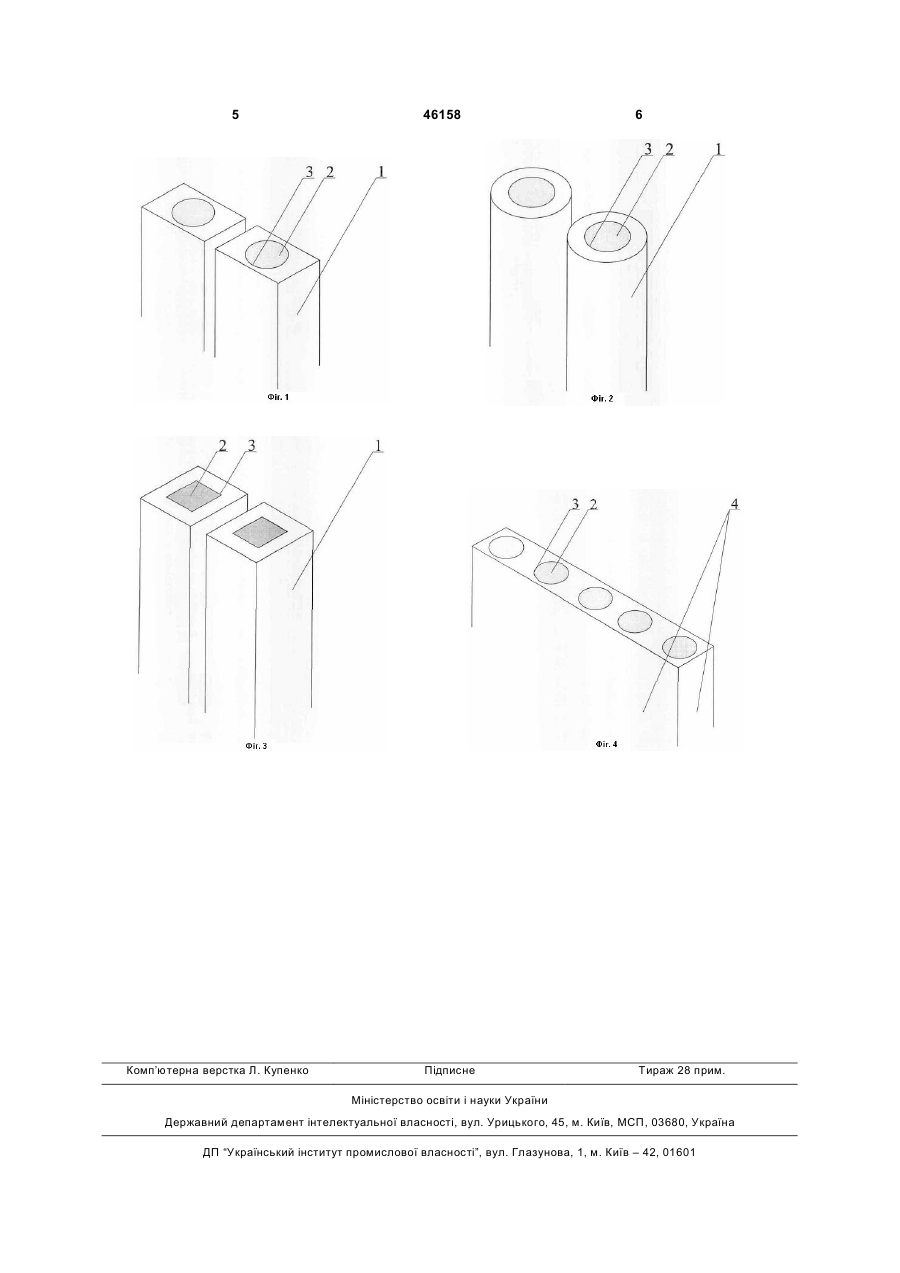

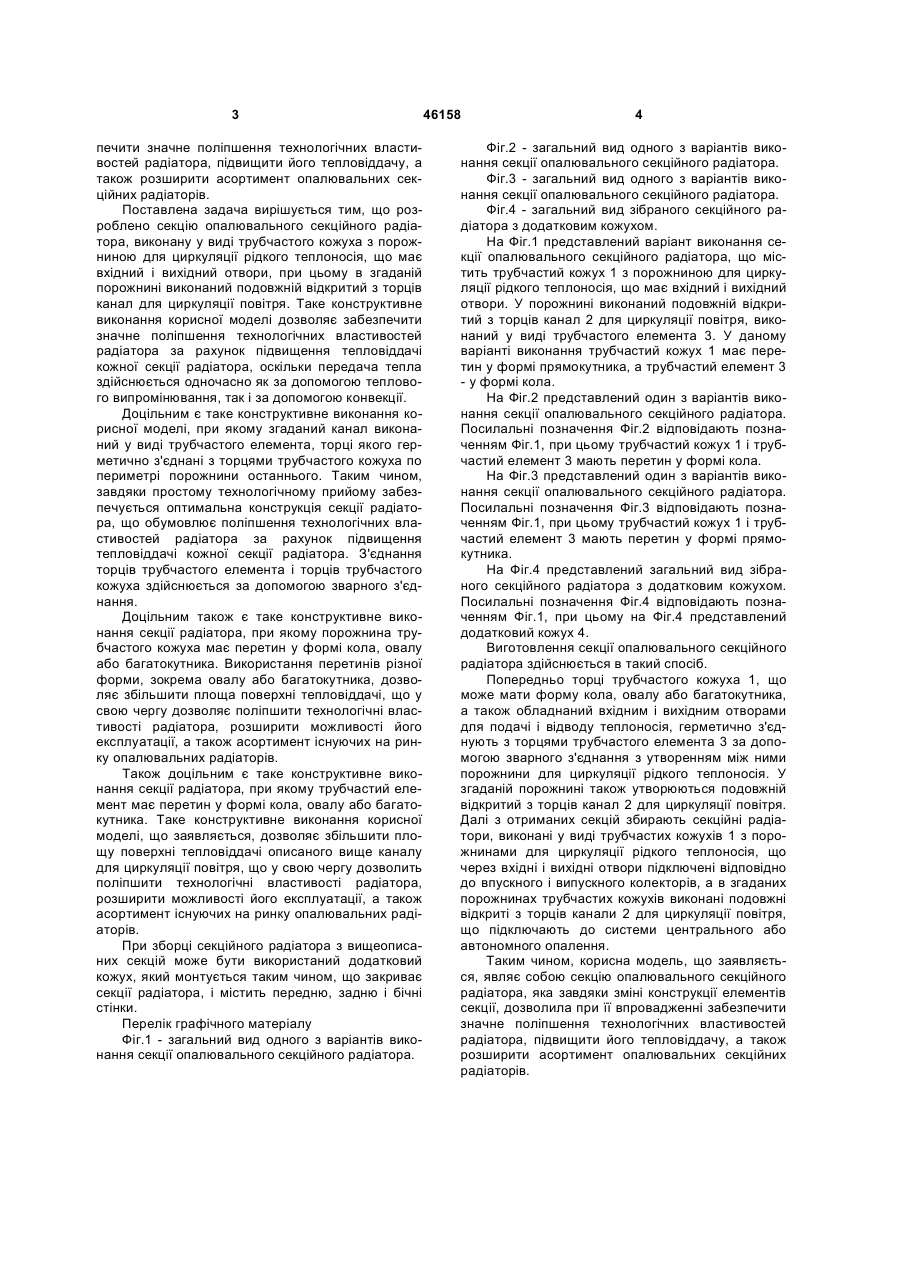

1. Секція опалювального секційного радіатора, виконана у виді трубчастого кожуха з порожниною для циркуляції рідкого теплоносія, що має вхідний і вихідний отвори, яка відрізняється тим, що в згаданій порожнині виконаний подовжній відкритий з торців канал для циркуляції повітря. 3 печити значне поліпшення технологічних властивостей радіатора, підвищити його тепловіддачу, а також розширити асортимент опалювальних секційних радіаторів. Поставлена задача вирішується тим, що розроблено секцію опалювального секційного радіатора, виконану у виді трубчастого кожуха з порожниною для циркуляції рідкого теплоносія, що має вхідний і вихідний отвори, при цьому в згаданій порожнині виконаний подовжній відкритий з торців канал для циркуляції повітря. Таке конструктивне виконання корисної моделі дозволяє забезпечити значне поліпшення технологічних властивостей радіатора за рахунок підвищення тепловіддачі кожної секції радіатора, оскільки передача тепла здійснюється одночасно як за допомогою теплового випромінювання, так і за допомогою конвекції. Доцільним є таке конструктивне виконання корисної моделі, при якому згаданий канал виконаний у виді трубчастого елемента, торці якого герметично з'єднані з торцями трубчастого кожуха по периметрі порожнини останнього. Таким чином, завдяки простому технологічному прийому забезпечується оптимальна конструкція секції радіатора, що обумовлює поліпшення технологічних властивостей радіатора за рахунок підвищення тепловіддачі кожної секції радіатора. З'єднання торців трубчастого елемента і торців трубчастого кожуха здійснюється за допомогою зварного з'єднання. Доцільним також є таке конструктивне виконання секції радіатора, при якому порожнина трубчастого кожуха має перетин у формі кола, овалу або багатокутника. Використання перетинів різної форми, зокрема овалу або багатокутника, дозволяє збільшити площа поверхні тепловіддачі, що у свою чергу дозволяє поліпшити технологічні властивості радіатора, розширити можливості його експлуатації, а також асортимент існуючих на ринку опалювальних радіаторів. Також доцільним є таке конструктивне виконання секції радіатора, при якому трубчастий елемент має перетин у формі кола, овалу або багатокутника. Таке конструктивне виконання корисної моделі, що заявляється, дозволяє збільшити площу поверхні тепловіддачі описаного вище каналу для циркуляції повітря, що у свою чергу дозволить поліпшити технологічні властивості радіатора, розширити можливості його експлуатації, а також асортимент існуючих на ринку опалювальних радіаторів. При зборці секційного радіатора з вищеописаних секцій може бути використаний додатковий кожух, який монтується таким чином, що закриває секції радіатора, і містить передню, задню і бічні стінки. Перелік графічного матеріалу Фіг.1 - загальний вид одного з варіантів виконання секції опалювального секційного радіатора. 46158 4 Фіг.2 - загальний вид одного з варіантів виконання секції опалювального секційного радіатора. Фіг.3 - загальний вид одного з варіантів виконання секції опалювального секційного радіатора. Фіг.4 - загальний вид зібраного секційного радіатора з додатковим кожухом. На Фіг.1 представлений варіант виконання секції опалювального секційного радіатора, що містить трубчастий кожух 1 з порожниною для циркуляції рідкого теплоносія, що має вхідний і вихідний отвори. У порожнині виконаний подовжній відкритий з торців канал 2 для циркуляції повітря, виконаний у виді трубчастого елемента 3. У даному варіанті виконання трубчастий кожух 1 має перетин у формі прямокутника, а трубчастий елемент 3 - у формі кола. На Фіг.2 представлений один з варіантів виконання секції опалювального секційного радіатора. Посилальні позначення Фіг.2 відповідають позначенням Фіг.1, при цьому трубчастий кожух 1 і трубчастий елемент 3 мають перетин у формі кола. На Фіг.3 представлений один з варіантів виконання секції опалювального секційного радіатора. Посилальні позначення Фіг.3 відповідають позначенням Фіг.1, при цьому трубчастий кожух 1 і трубчастий елемент 3 мають перетин у формі прямокутника. На Фіг.4 представлений загальний вид зібраного секційного радіатора з додатковим кожухом. Посилальні позначення Фіг.4 відповідають позначенням Фіг.1, при цьому на Фіг.4 представлений додатковий кожух 4. Виготовлення секції опалювального секційного радіатора здійснюється в такий спосіб. Попередньо торці трубчастого кожуха 1, що може мати форму кола, овалу або багатокутника, а також обладнанийвхідним і вихідним отворами для подачі і відводу теплоносія, герметично з'єднують з торцями трубчастого елемента 3 за допомогою зварного з'єднання з утворенням між ними порожнини для циркуляції рідкого теплоносія. У згаданій порожнині також утворюються подовжній відкритий з торців канал 2 для циркуляції повітря. Далі з отриманих секцій збирають секційні радіатори, виконані у виді трубчастих кожухів 1 з порожнинами для циркуляції рідкого теплоносія, що через вхідні і вихідні отвори підключені відповідно до впускного і випускного колекторів, а в згаданих порожнинах трубчастих кожухів виконані подовжні відкриті з торців канали 2 для циркуляції повітря, що підключають до системи центрального або автономного опалення. Таким чином, корисна модель, що заявляється, являє собою секцію опалювального секційного радіатора, яка завдяки зміні конструкції елементів секції, дозволила при її впровадженні забезпечити значне поліпшення технологічних властивостей радіатора, підвищити його тепловіддачу, а також розширити асортимент опалювальних секційних радіаторів. 5 Комп’ютерна верстка Л. Купенко 46158 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
