Пристрій для вимірювання кутового відхилення рульової поверхні літака

Завантажити PDF файл.

Формула / Реферат

Пристрій для вимірювання кутового відхилення рульової поверхні літака, що містить ІЧ-діод як випромінювач, затискач для його закріплення, фотоприймачі, що реагують на інфрачервоне проміння, які закріплені на тримачі, що являє собою дугу кола, яка окреслюється рульовою поверхнею, з радіусом, що дорівнює довжині рульової поверхні, при цьому дуга кола розташована в площині, перпендикулярній до рульової поверхні літака, фотодіоди з'єднані зі входами електронної схеми обробки сигналів, який відрізняється тим, що до пристрою введено елемент конструкції у вигляді металевої дуги, що має 8n отворів для встановлення фотоприймачів, закріпленої до нерухомої частини літака.

Текст

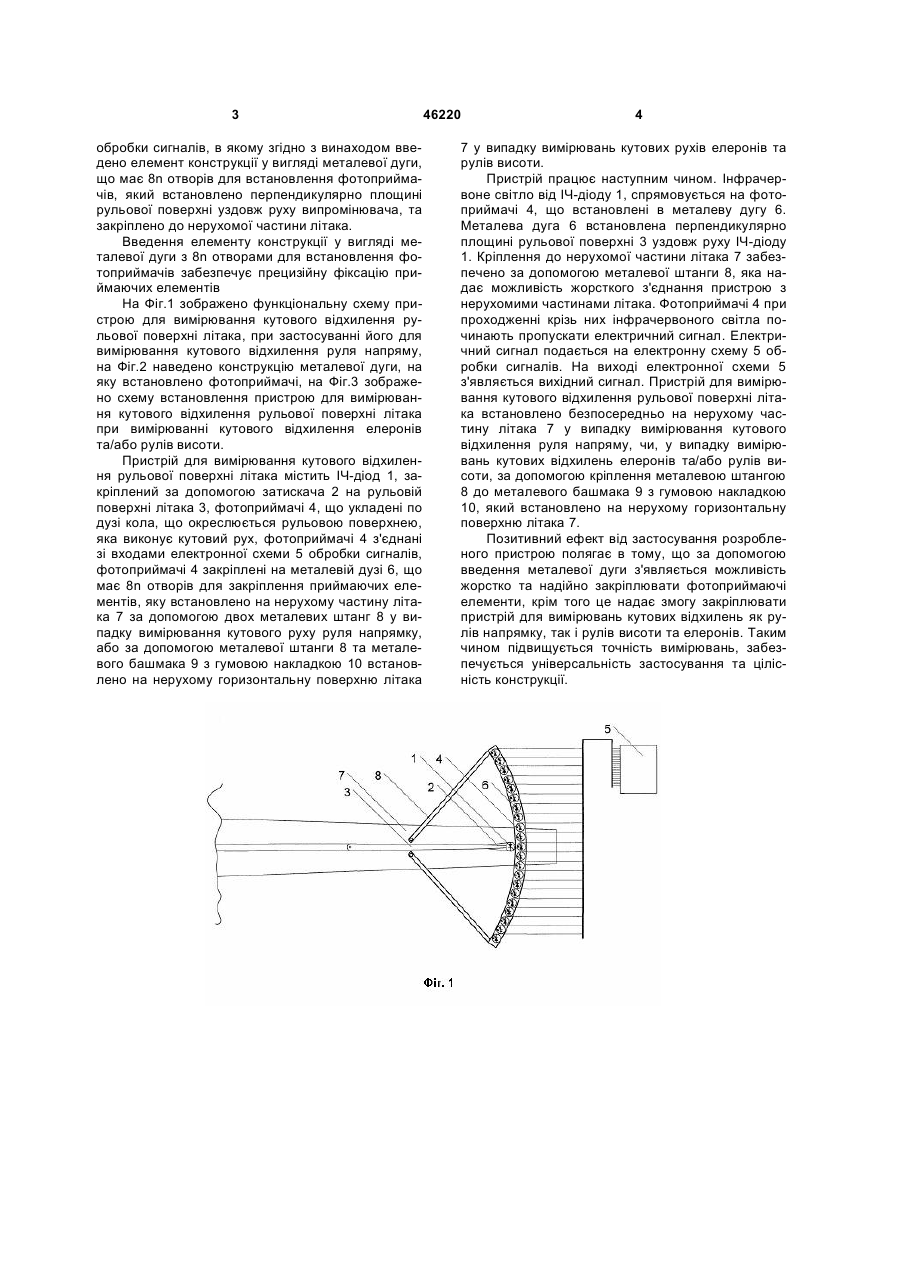

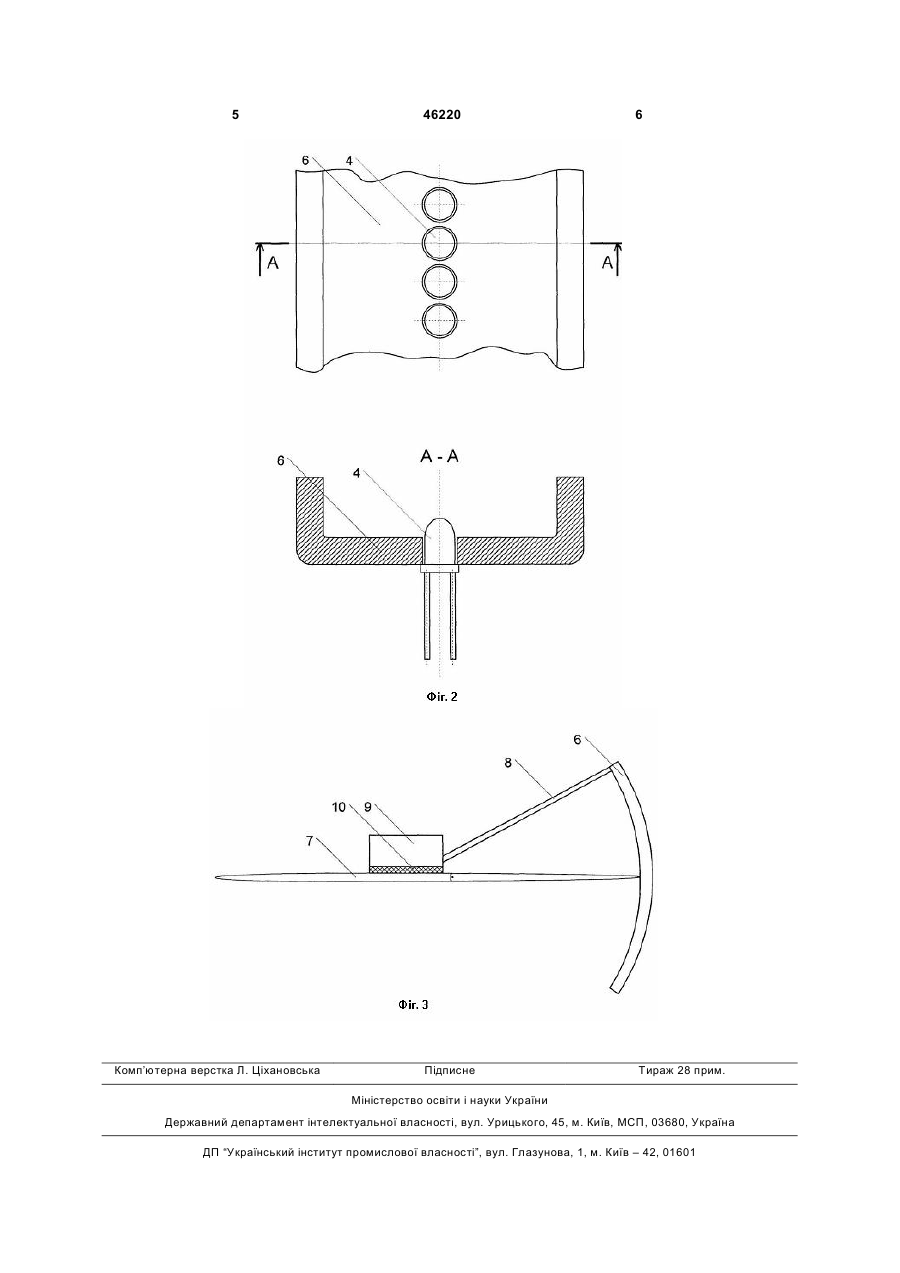

Пристрій для вимірювання кутового відхилення рульової поверхні літака, що містить ІЧ-діод як випромінювач, затискач для його закріплення, фо 3 обробки сигналів, в якому згідно з винаходом введено елемент конструкції у вигляді металевої дуги, що має 8n отворів для встановлення фотоприймачів, який встановлено перпендикулярно площині рульової поверхні уздовж руху випромінювача, та закріплено до нерухомої частини літака. Введення елементу конструкції у вигляді металевої дуги з 8n отворами для встановлення фотоприймачів забезпечує прецизійну фіксацію приймаючих елементів На Фіг.1 зображено функціональну схему пристрою для вимірювання кутового відхилення рульової поверхні літака, при застосуванні його для вимірювання кутового відхилення руля напряму, на Фіг.2 наведено конструкцію металевої дуги, на яку встановлено фотоприймачі, на Фіг.3 зображено схему встановлення пристрою для вимірювання кутового відхилення рульової поверхні літака при вимірюванні кутового відхилення елеронів та/або рулів висоти. Пристрій для вимірювання кутового відхилення рульової поверхні літака містить ІЧ-діод 1, закріплений за допомогою затискача 2 на рульовій поверхні літака 3, фотоприймачі 4, що укладені по дузі кола, що окреслюється рульовою поверхнею, яка виконує кутовий рух, фотоприймачі 4 з'єднані зі входами електронної схеми 5 обробки сигналів, фотоприймачі 4 закріплені на металевій дузі 6, що має 8n отворів для закріплення приймаючих елементів, яку встановлено на нерухому частину літака 7 за допомогою двох металевих штанг 8 у випадку вимірювання кутового руху руля напрямку, або за допомогою металевої штанги 8 та металевого башмака 9 з гумовою накладкою 10 встановлено на нерухому горизонтальну поверхню літака 46220 4 7 у випадку вимірювань кутових рухів елеронів та рулів висоти. Пристрій працює наступним чином. Інфрачервоне світло від ІЧ-діоду 1, спрямовується на фотоприймачі 4, що встановлені в металеву дугу 6. Металева дуга 6 встановлена перпендикулярно площині рульової поверхні 3 уздовж руху ІЧ-діоду 1. Кріплення до нерухомої частини літака 7 забезпечено за допомогою металевої штанги 8, яка надає можливість жорсткого з'єднання пристрою з нерухомими частинами літака. Фотоприймачі 4 при проходженні крізь них інфрачервоного світла починають пропускати електричний сигнал. Електричний сигнал подається на електронну схему 5 обробки сигналів. На виході електронної схеми 5 з'являється вихідний сигнал. Пристрій для вимірювання кутового відхилення рульової поверхні літака встановлено безпосередньо на нерухому частину літака 7 у випадку вимірювання кутового відхилення руля напряму, чи, у випадку вимірювань кутових відхилень елеронів та/або рулів висоти, за допомогою кріплення металевою штангою 8 до металевого башмака 9 з гумовою накладкою 10, який встановлено на нерухому горизонтальну поверхню літака 7. Позитивний ефект від застосування розробленого пристрою полягає в тому, що за допомогою введення металевої дуги з'являється можливість жорстко та надійно закріплювати фотоприймаючі елементи, крім того це надає змогу закріплювати пристрій для вимірювань кутових відхилень як рулів напрямку, так і рулів висоти та елеронів. Таким чином підвищується точність вимірювань, забезпечується універсальність застосування та цілісність конструкції. 5 Комп’ютерна верстка Л. Ціхановська 46220 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for measurement of angular deflection of rudder surface of aircraft

Автори англійською

Ohanesian ArtemSemenovych, Tsekhovskyi Maksym Volodymyrovych, Koshovyi Mykola Dmytrovych

Назва патенту російською

Устройство для измерения углового отклонения рулевой поверхности самолета

Автори російською

Оганесян Артем Семенович, Цеховский Максим Владимирович, Кошевой Николай Дмитриевич

МПК / Мітки

МПК: G01B 11/26

Мітки: кутового, поверхні, рульової, літака, відхілення, пристрій, вимірювання
