Вакуумна зона установки для термофіксації заготовок взуття
Номер патенту: 46247
Опубліковано: 10.12.2009
Автори: Злотенко Борис Миколайович, Матвієнко Олег Андрійович, Савченко Галина В'ячеславівна
Формула / Реферат
1. Вакуумна зона установки для термофіксації заготовок взуття, що виконана у вигляді порожнистого ковпака, встановленого з можливістю поступального вертикального переміщення до опорної площини, причому остання містить перфорації для забезпечення вакууму, яка відрізняється тим, що порожнистий ковпак виконаний у формі зрізаного конуса.
2. Вакуумна зона за п. 1, яка відрізняється тим, що порожнистий ковпак має кут нахилу бічних поверхонь до опорної площини α=π/2-arctgf, де f - коефіцієнт тертя між заготовкою і внутрішньою поверхнею ковпака.
Текст

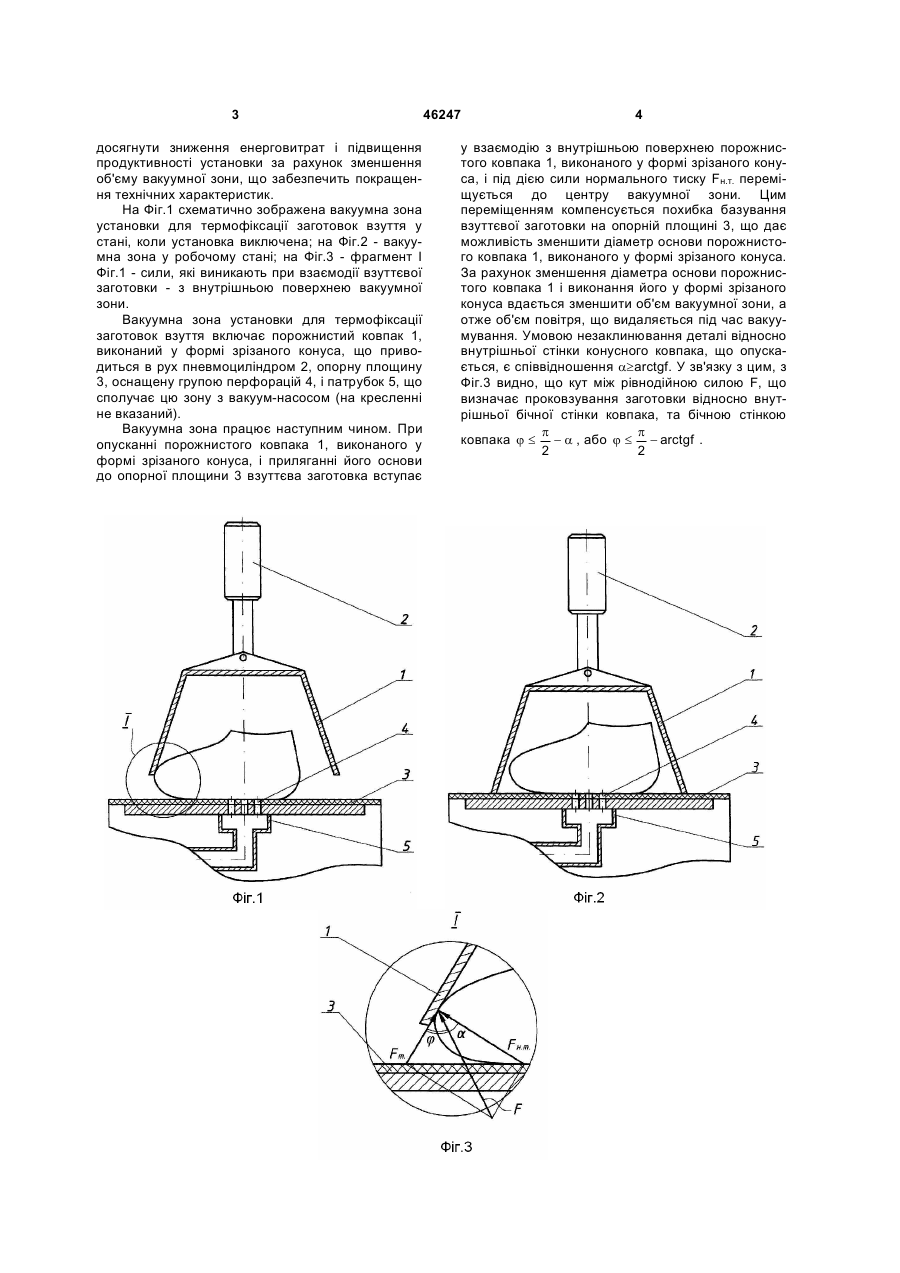

1. Вакуумна зона установки для термофіксації заготовок взуття, що виконана у вигляді порожнис 3 досягнути зниження енерговитрат і підвищення продуктивності установки за рахунок зменшення об'єму вакуумної зони, що забезпечить покращення технічних характеристик. На Фіг.1 схематично зображена вакуумна зона установки для термофіксації заготовок взуття у стані, коли установка виключена; на Фіг.2 - вакуумна зона у робочому стані; на Фіг.3 - фрагмент І Фіг.1 - сили, які виникають при взаємодії взуттєвої заготовки - з внутрішньою поверхнею вакуумної зони. Вакуумна зона установки для термофіксації заготовок взуття включає порожнистий ковпак 1, виконаний у формі зрізаного конуса, що приводиться в рух пневмоциліндром 2, опорну площину 3, оснащену групою перфорацій 4, і патрубок 5, що сполучає цю зону з вакуум-насосом (на кресленні не вказаний). Вакуумна зона працює наступним чином. При опусканні порожнистого ковпака 1, виконаного у формі зрізаного конуса, і приляганні його основи до опорної площини 3 взуттєва заготовка вступає 46247 4 у взаємодію з внутрішньою поверхнею порожнистого ковпака 1, виконаного у формі зрізаного конуса, і під дією сили нормального тиску Fн.т. переміщується до центру вакуумної зони. Цим переміщенням компенсується похибка базування взуттєвої заготовки на опорній площині 3, що дає можливість зменшити діаметр основи порожнистого ковпака 1, виконаного у формі зрізаного конуса. За рахунок зменшення діаметра основи порожнистого ковпака 1 і виконання його у формі зрізаного конуса вдається зменшити об'єм вакуумної зони, а отже об'єм повітря, що видаляється під час вакуумування. Умовою незаклинювання деталі відносно внутрішньої стінки конусного ковпака, що опускається, є співвідношення a³arctgf. У зв'язку з цим, з Фіг.3 видно, що кут між рівнодійною силою F, що визначає проковзування заготовки відносно внутрішньої бічної стінки ковпака, та бічною стінкою p p ковпака j £ - a , або j £ - arctgf . 2 2 5 Комп’ютерна верстка Л. Ціхановська 46247 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum zone of apparatus for heat fixing shoe blanks
Автори англійськоюSavchenko Halyna Viacheslavivna, Zlotenko Borys Mykolaiovych, Matviienko Oleh Andriiovych
Назва патенту російськоюВакуумная зона установки для термофиксации заготовок обуви
Автори російськоюСавченко Галина Вячеславовна, Злотенко Борис Николаевич, Матвиенко Олег Андреевич
МПК / Мітки
МПК: A43D 11/00
Мітки: вакуумна, установки, взуття, заготовок, термофіксації, зона
