Приводна головка скребкового конвеєра

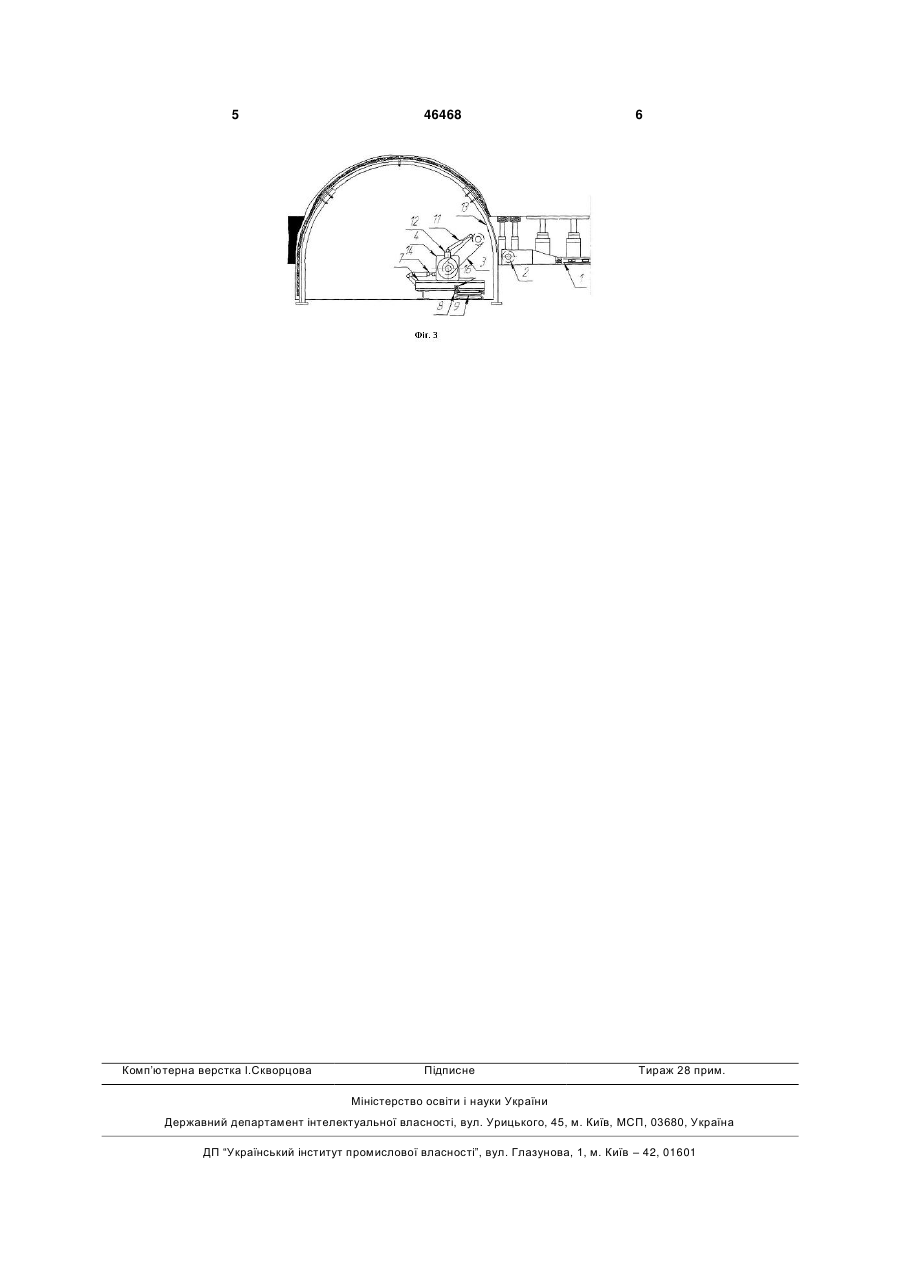

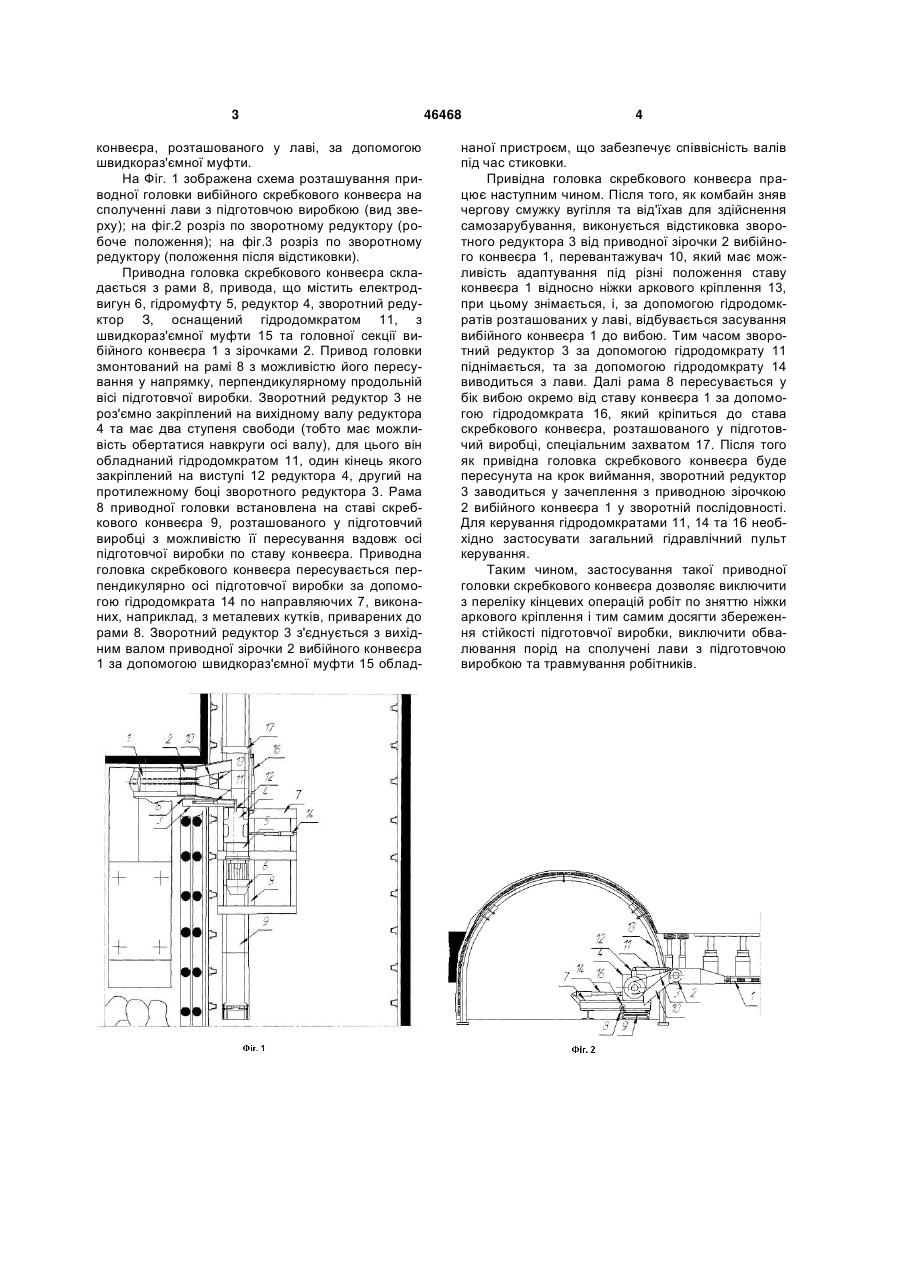

Приводна головка скребкового конвеєра, що містить раму, привод, головну секцію з зірочками і зворотний редуктор, яка відрізняється тим, що 3 конвеєра, розташованого у лаві, за допомогою швидкораз'ємної муфти. На Фіг. 1 зображена схема розташування приводної головки вибійного скребкового конвеєра на сполученні лави з підготовчою виробкою (вид зверху); на фіг.2 розріз по зворотному редуктору (робоче положення); на фіг.3 розріз по зворотному редуктору (положення після відстиковки). Приводна головка скребкового конвеєра складається з рами 8, привода, що містить електродвигун 6, гідромуфту 5, редуктор 4, зворотний редуктор З, оснащений гідродомкратом 11, з швидкораз'ємної муфти 15 та головної секції вибійного конвеєра 1 з зірочками 2. Привод головки змонтований на рамі 8 з можливістю його пересування у напрямку, перпендикулярному продольній вісі підготовчої виробки. Зворотний редуктор 3 не роз'ємно закріплений на вихідному валу редуктора 4 та має два ступеня свободи (тобто має можливість обертатися навкруги осі валу), для цього він обладнаний гідродомкратом 11, один кінець якого закріплений на виступі 12 редуктора 4, другий на протилежному боці зворотного редуктора 3. Рама 8 приводної головки встановлена на ставі скребкового конвеєра 9, розташованого у підготовчий виробці з можливістю її пересування вздовж осі підготовчої виробки по ставу конвеєра. Приводна головка скребкового конвеєра пересувається перпендикулярно осі підготовчої виробки за допомогою гідродомкрата 14 по направляючих 7, виконаних, наприклад, з металевих кутків, приварених до рами 8. Зворотний редуктор 3 з'єднується з вихідним валом приводної зірочки 2 вибійного конвеєра 1 за допомогою швидкораз'ємної муфти 15 облад 46468 4 наної пристроєм, що забезпечує співвісність валів під час стиковки. Привідна головка скребкового конвеєра працює наступним чином. Після того, як комбайн зняв чергову смужку вугілля та від'їхав для здійснення самозарубування, виконується відстиковка зворотного редуктора 3 від приводної зірочки 2 вибійного конвеєра 1, перевантажувач 10, який має можливість адаптування під різні положення ставу конвеєра 1 відносно ніжки аркового кріплення 13, при цьому знімається, і, за допомогою гідродомкратів розташованих у лаві, відбувається засування вибійного конвеєра 1 до вибою. Тим часом зворотний редуктор 3 за допомогою гідродомкрату 11 піднімається, та за допомогою гідродомкрату 14 виводиться з лави. Далі рама 8 пересувається у бік вибою окремо від ставу конвеєра 1 за допомогою гідродомкрата 16, який кріпиться до става скребкового конвеєра, розташованого у підготовчий виробці, спеціальним захватом 17. Після того як привідна головка скребкового конвеєра буде пересунута на крок виймання, зворотний редуктор 3 заводиться у зачеплення з приводною зірочкою 2 вибійного конвеєра 1 у зворотній послідовності. Для керування гідродомкратами 11, 14 та 16 необхідно застосувати загальний гідравлічний пульт керування. Таким чином, застосування такої приводної головки скребкового конвеєра дозволяє виключити з переліку кінцевих операцій робіт по зняттю ніжки аркового кріплення і тим самим досягти збереження стійкості підготовчої виробки, виключити обвалювання порід на сполучені лави з підготовчою виробкою та травмування робітників. 5 Комп’ютерна верстка І.Скворцова 46468 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
