Зерноочисна машина

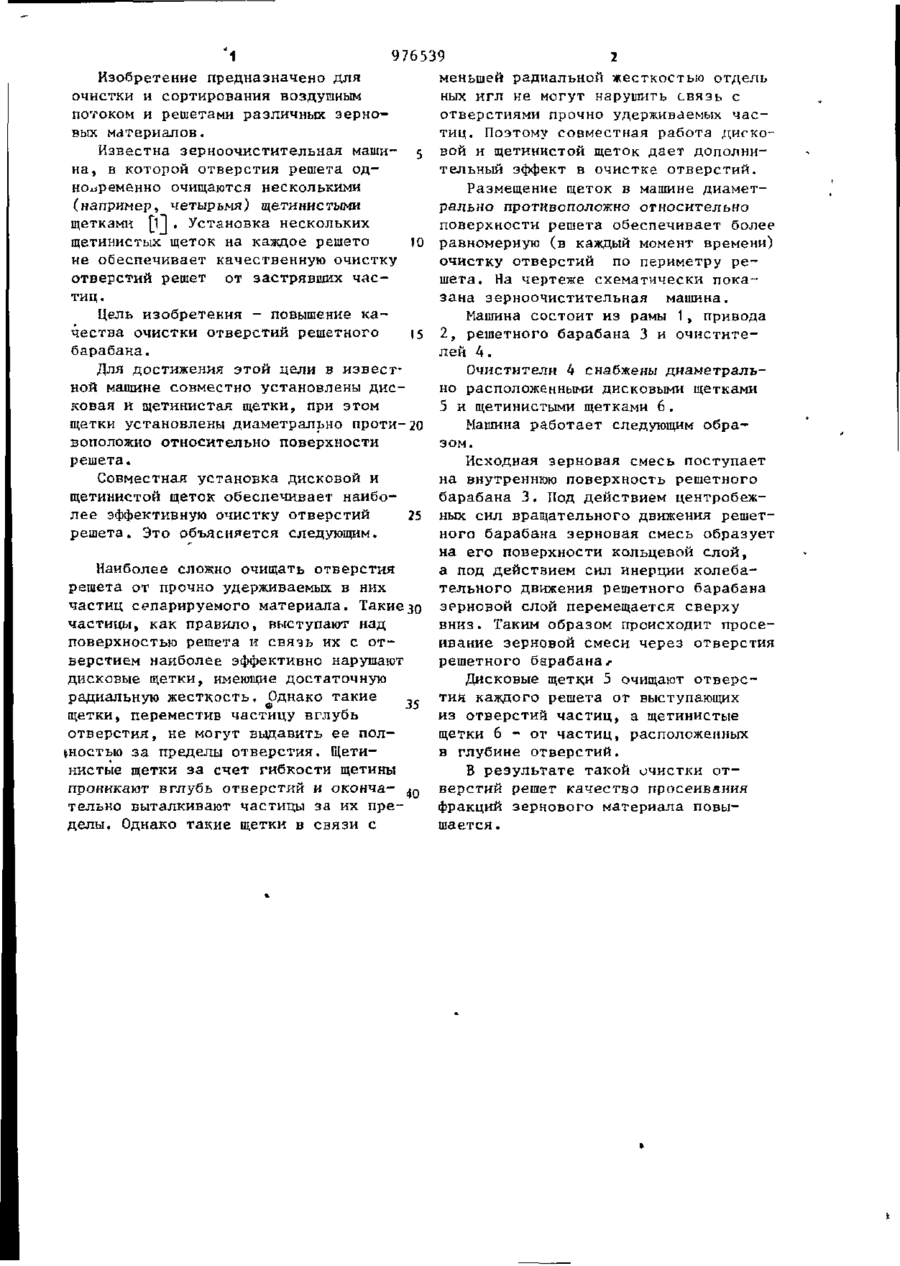

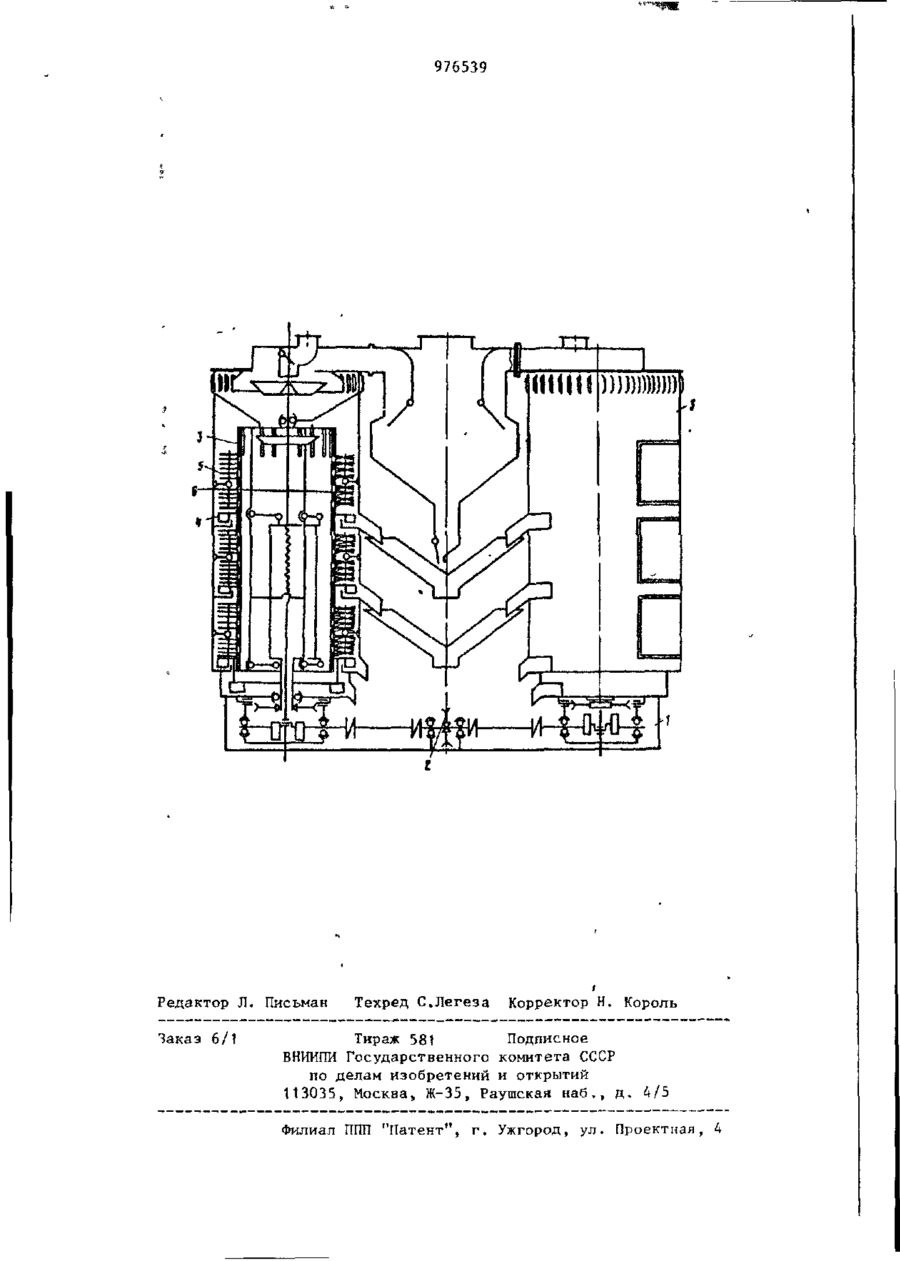

ЗЕРНООЧИСТИТЕЛЬНАЯ МАШИНА» включающая раму, привод и решетный барабан, снабженный очистителями, о т л и ч а ю щ а я с я тем, что, с целью повышения качества очистки решетного барабана, очистители снабжены дисковыми и щетинистыми щетками, расположенными диаметрально противоположно относительно решетного барабана. 1 976539 2 Изобретение предназначено для меньшей радиальной жесткостью отдель очистки и сортирования воздушным ных игл не могут нарушить связь с потоком и решетами различных зерноотверстиями прочно удерживаемых часвых материалов. тиц. Поэтому совместная работа дискоИзвестна зерноочистительная машивой и щетинистой щеток дает дополнина, в которой отверстия решета одтельный эффект в очистке отверстий. новременно очищаются несколькими Размещение щеток в машине диамет(например, четырьмя) щетинистыми рально противоположно относительно щетками [1J . Установка нескольких поверхности решета обеспечивает более щетинистых щеток на каждое решето 10 равномерную (в каждый момент времени) не обеспечивает качественную очистку очистку отверстий по периметру реотверстий решет от застрявших часшета. На чертеже схематически покатиц. зана зерноочистительная машина. Цель изобретения - повышение каМашина состоит из рамы 1, привода чества очистки отверстий решетного 15 2, решетного барабана 3 и очиститебарабана. лей 4. Для достижения этой цели в известОчистители 4 снабжены диаметральной машине совместно установлены дисно расположенными дисковыми щетками ковая и щетинистая щетки, при этом 5 и щетинистыми щетками 6. щетки установлены диаметрально проти-20 Машина работает следующим обравоположно относительно поверхности зом. решета. Исходная зерновая смесь поступает Совместная установка дисковой и на внутреннюю поверхность решетного щетинистой щеток обеспечивает наибобарабана 3. Под действием центробежлее эффективную очистку отверстий 25 ных сил вращательного движения решетрешета. Это объясняется следующим. ного барабана зерновая смесь образует на его поверхности кольцевой слой, а под действием сил инерции колебаНаиболее сложно очищать отверстия тельного движения решетного барабана решета от прочно удерживаемых в них частиц сепарируемого материала. Такие зо зерновой слой перемещается сверху вниз. Таким образом происходит просечастицы, как правило, выступают над ивание зерновой смеси через отверстия поверхностью решета и связь их с отрешетного барабана *• верстием наиболее эффективно нарушают дисковые щетки, имеющие достаточную Дисковые щетки 5 очищают отверсрадиальную жесткость. Однако такие тия каждого решета от выступающих 35 щетки, переместив частицу вглубь из отверстий частиц, а щетинистые отверстия, не могут выдавить ее полщетки 6 - от частиц, расположенных ЇНОСТЬЮ за пределы отверстия. Щетив глубине отверстий. нистые щетки за счет гибкости щетины В результате такой очистки отпроникают вглубь отверстий и окончаверстий решет качество просеивания тельно выталкивают частицы за их пре- 40 фракций зернового материала повыделы. Однако такие щетки в связи с шается . 976539 Редактор Л- Письман Заказ 6/1 Техред С.Легеза Корректор Н. Король Тираж 581 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,
