Система охолодження фар

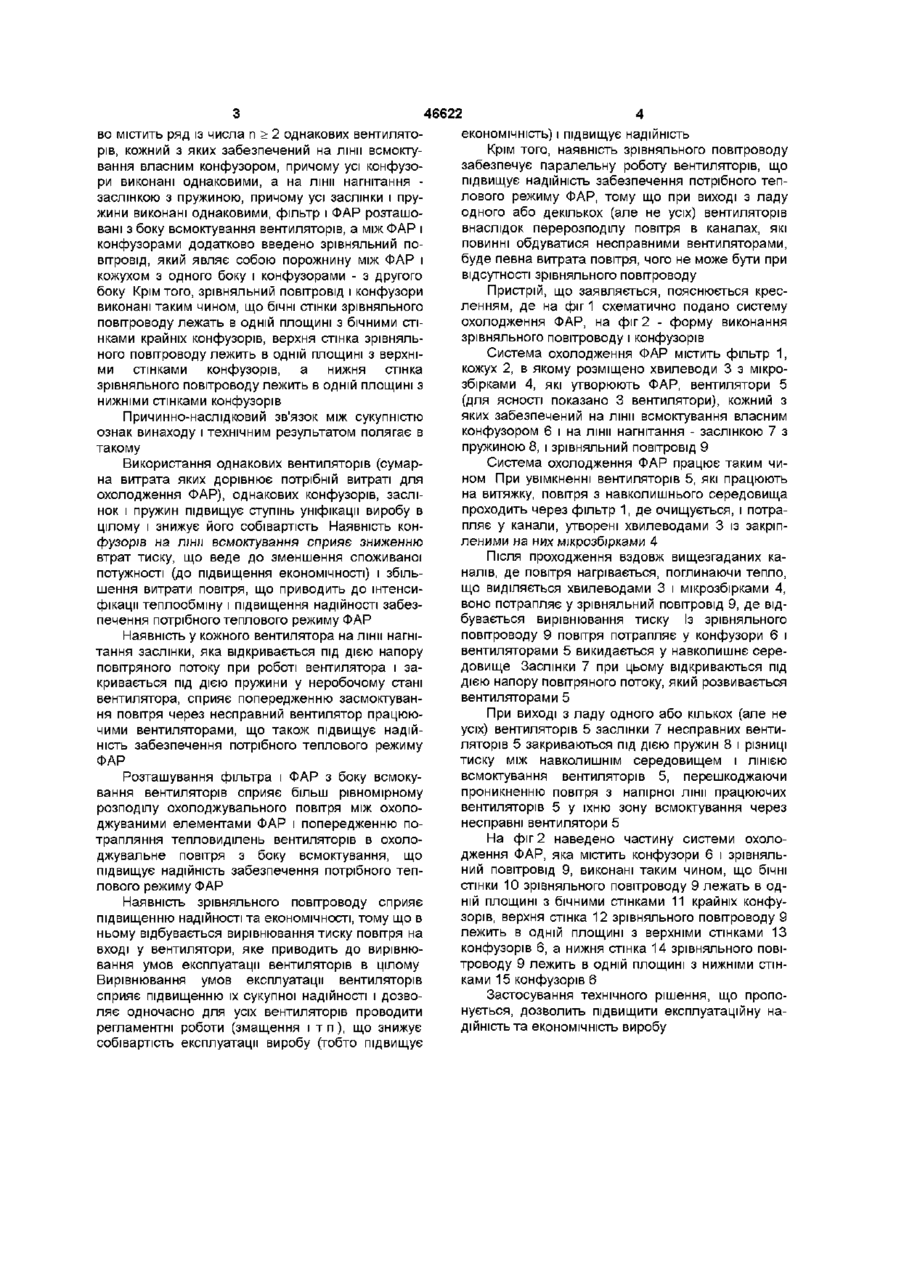

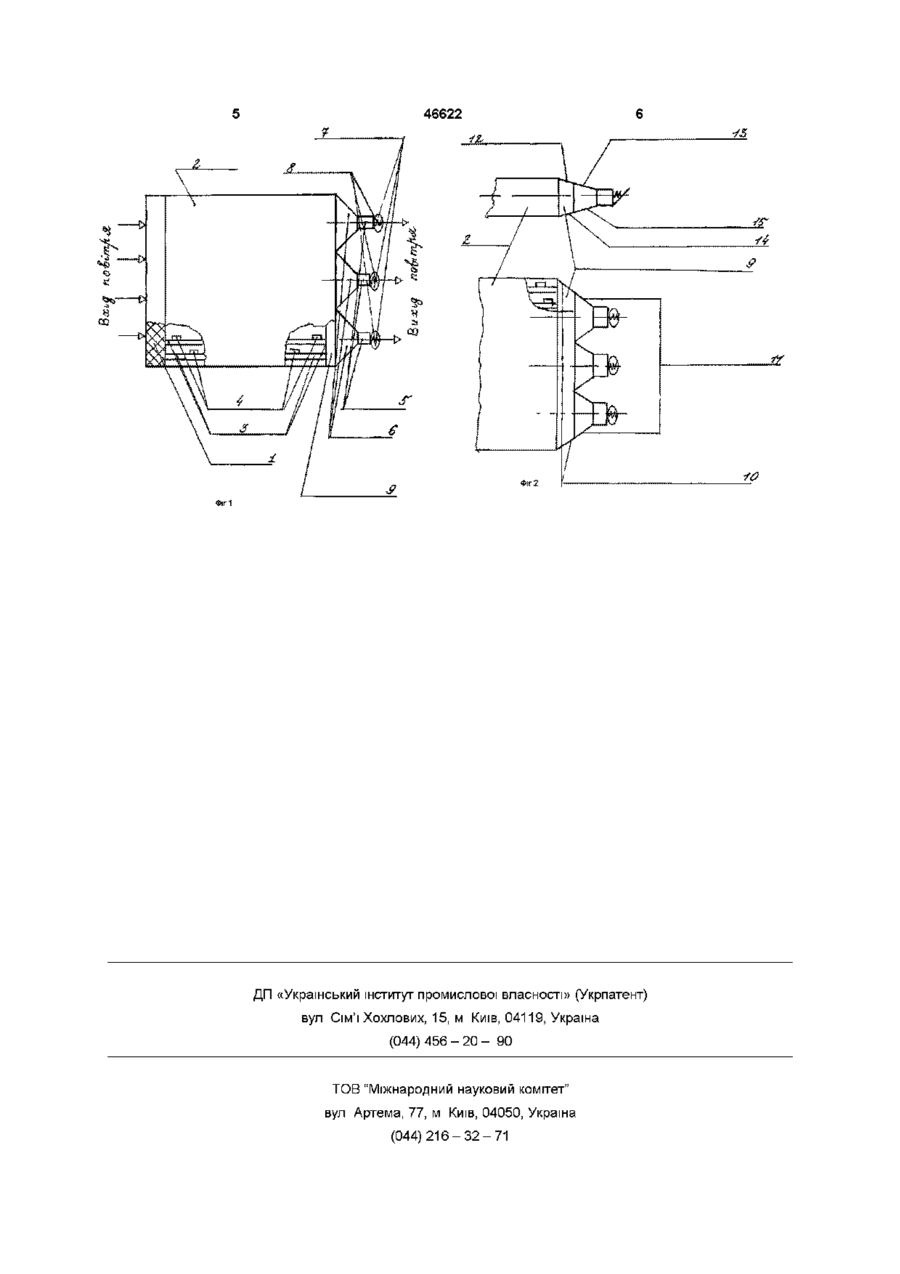

1 Система охолодження фазованої антенної решітки, яка містить фільтр, кожух, в якому розміщені хвилеводи із закріпленими на них мікрозборками, котрі утворюють фазовану антенну решітку, конфузори і вентилятори, яка відрізняється тим, що система охолодження фазованої антенної решітки додатково містить ряд із числа п > 2 однакових вентиляторів, кожний з яких забезпечений на лінії всмоктування власним кон фузором, причому усі конфузори виконані однаковими, а на лінії нагнітання - заслінкою з пружиною, причому усі заслінки і пружини виконані однаковими, фільтр і фазована антенна решітка розташовані з боку всмоктування вентиляторів, а між фазованою антенною решіткою і конфузорами додатково введено зрівняльний повітровід, який являє собою порожнину між фазованою антенною решіткою і кожухом з одного боку і конфузорами - з другого боку 2 Система охолодження фазованої антенної решітки за п 1, яка відрізняється тим, що зрівняльний повітровід і конфузори виконані таким чином, що бічні стінки зрівняльного повітроводу лежать в одній площині з бічними стінками крайніх конфузорів, верхня стінка зрівняльного повітроводу лежить в одній площині з верхніми стінками конфузорів, а нижня стінка зрівняльного повітроводу розташована в одній площині з нижніми стінками конфузорів Винахід належить до галузі систем охолодження радіоелектронної апаратури (PEA), зокрема до конструювання систем охолодження фазованих антенних решіток (ФАР) Відома система рідинного охолодження ФАР (Вопросы спецрадиоэлектроники Сер ТРТО, 1981, вып 1(12), с 29), яка містить п'ять насосів ЭЦН70-80 (чотири робочих, один резервний), теплообмінний блок, який складається з шести секцій - BE 7,9-1 (ОСТ 4 ГО 299 202) з тридцятьма вентиляторами 4ОВО-6.5-2А, іонообмінний фільтр, бак і клапани рознімання Суттєвими ознаками аналога і винаходу, що збігаються, є об'єкт охолодження, вентилятори Недоліком відомої системи рідинного охолодження ФАР є її низька надійність, тому що, поперше, порушення ЦІЛІСНОСТІ рідинного контуру призводить до відмови системи рідинного охолодження ФАР, а, по-друге, сама наявність рідинного контуру призводить до збільшення КІЛЬКОСТІ елементів системи рідинного охолодження ФАР, котрі у схемі розрахунку надійності з'єднані послідовно Крім того, сама наявність рідини, яка сприяє розвитку процесів корозії, також призводить до зниження надійності Найбільш близькою за технічною сутністю і результатом, що досягається, є система повітряного охолодження PEA касетної конструкції з примусовою вентиляцією, що містить кожух, в якому уміщаються охолоджувана PEA, дифузор і вентилятор (Справочник конструктора РЭА М , «Советское радио», 1980, с 436 - 437, мал 13,30(6)) Недоліком прототипу є його низька надійність, тому що при виході з ладу вентилятора різко падає інтенсивність тепловіддачі, охолоджувана PEA перегрівається і виходить з ладу В основу винаходу поставлено задачу підвищення експлуатаційної надійності та економічності системи охолодження Поставлена задача вирішується тим, що система охолодження ФАР, яка містить фільтр, кожух, в якому розміщені хвилеводи із закріпленими на них мікрозбірками, котрі утворюють фазовану антенну решітку, конфузори і вентилятори, додатко (О (О 46622 економічність) і підвищує надійність Крім того, наявність зрівняльного повітроводу забезпечує паралельну роботу вентиляторів, що підвищує надійність забезпечення потрібного теплового режиму ФАР, тому що при виході з ладу одного або декількох (але не усіх) вентиляторів внаслідок перерозподілу повітря в каналах, які повинні обдуватися несправними вентиляторами, буде певна витрата повітря, чого не може бути при відсутності зрівняльного повітроводу Пристрій, що заявляється, пояснюється кресленням, де на фіг 1 схематично подано систему охолодження ФАР, на фіг 2 - форму виконання зрівняльного повітроводу і конфузорів Система охолодження ФАР містить фільтр 1, кожух 2, в якому розміщено хвилеводи 3 з мікрозбірками 4, які утворюють ФАР, вентилятори 5 (для ясності показано 3 вентилятори), кожний з яких забезпечений на лінії всмоктування власним Причинно-наслідковий зв'язок між сукупністю конфузором 6 і на лінії нагнітання - заслінкою 7 з ознак винаходу і технічним результатом полягає в пружиною 8, і зрівняльний повітровід 9 такому Система охолодження ФАР працює таким чиВикористання однакових вентиляторів (сумарном При увімкненні вентиляторів 5, які працюють на витрата яких дорівнює потрібній витраті для на витяжку, повітря з навколишнього середовища охолодження ФАР), однакових конфузорів, засліпроходить через фільтр 1, де очищується, і потранок і пружин підвищує ступінь уніфікації виробу в пляє у канали, утворені хвилеводами 3 із закріпцілому і знижує його собівартість Наявність конленими на них мікрозбірками 4 фузорів на лінії всмоктування сприяє зниженню втрат тиску, що веде до зменшення споживаної Після проходження вздовж вищезгаданих капотужності (до підвищення економічності) і збільналів, де повітря нагрівається, поглинаючи тепло, шення витрати повітря, що приводить до інтенсищо виділяється хвилеводами 3 і мікрозбірками 4, фікації теплообміну і підвищення надійності забезвоно потрапляє у зрівняльний повітровід 9, де відпечення потрібного теплового режиму ФАР бувається вирівнювання тиску Із зрівняльного повітроводу 9 повітря потрапляє у конфузори 6 і Наявність у кожного вентилятора на лінії нагнівентиляторами 5 викидається у навколишнє серетання заслінки, яка відкривається під дією напору довище Заслінки 7 при цьому відкриваються під повітряного потоку при роботі вентилятора і задією напору повітряного потоку, який розвивається кривається під дією пружини у неробочому стані вентиляторами 5 вентилятора, сприяє попередженню засмоктування повітря через несправний вентилятор працююПри виході з ладу одного або кількох (але не чими вентиляторами, що також підвищує надійусіх) вентиляторів 5 заслінки 7 несправних вентиність забезпечення потрібного теплового режиму ляторів 5 закриваються під дією пружин 8 і різниці ФАР тиску між навколишнім середовищем і ЛІНІЄЮ всмоктування вентиляторів 5, перешкоджаючи Розташування фільтра і ФАР з боку всмокупроникненню повітря з напірної лінії працюючих вання вентиляторів сприяє більш рівномірному вентиляторів 5 у їхню зону всмоктування через розподілу охолоджувального повітря між охолонесправні вентилятори 5 джуваними елементами ФАР і попередженню потрапляння тепловиділень вентиляторів в охолоНа фіг 2 наведено частину системи охолоджувальне повітря з боку всмоктування, що дження ФАР, яка містить конфузори 6 і зрівняльпідвищує надійність забезпечення потрібного тепний повітровід 9, виконані таким чином, що бічні лового режиму ФАР стінки 10 зрівняльного повітроводу 9 лежать в одній площині з бічними стінками 11 крайніх конфуНаявність зрівняльного повітроводу сприяє зорів, верхня стінка 12 зрівняльного повітроводу 9 підвищенню надійності та економічності, тому що в лежить в одній площині з верхніми стінками 13 ньому відбувається вирівнювання тиску повітря на конфузорів 6, а нижня стінка 14 зрівняльного повівході у вентилятори, яке приводить до вирівнютроводу 9 лежить в одній площині з нижніми стінвання умов експлуатації вентиляторів в цілому ками 15 конфузорів 6 Вирівнювання умов експлуатації вентиляторів сприяє підвищенню їх сукупної надійності і дозвоЗастосування технічного рішення, що прополяє одночасно для усіх вентиляторів проводити нується, дозволить підвищити експлуатаційну нарегламентні роботи (змащення і т п), що знижує дійність та економічність виробу собівартість експлуатації виробу (тобто підвищує во містить ряд із числа n > 2 однакових вентиляторів, кожний з яких забезпечений на лінії всмоктування власним конфузором, причому усі конфузори виконані однаковими, а на лінії нагнітання заслінкою з пружиною, причому усі заслінки і пружини виконані однаковими, фільтр і ФАР розташовані з боку всмоктування вентиляторів, а між ФАР і конфузорами додатково введено зрівняльний повітровід, який являє собою порожнину між ФАР і кожухом з одного боку і конфузорами - з другого боку Крім того, зрівняльний повітровід і конфузори виконані таким чином, що бічні стінки зрівняльного повітроводу лежать в одній площині з бічними стінками крайніх конфузорів, верхня стінка зрівняльного повітроводу лежить в одній площині з верхніми стінками конфузорів, а нижня стінка зрівняльного повітроводу лежить в одній площині з нижніми стінками конфузорів 46622 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
