Покрівельне покриття

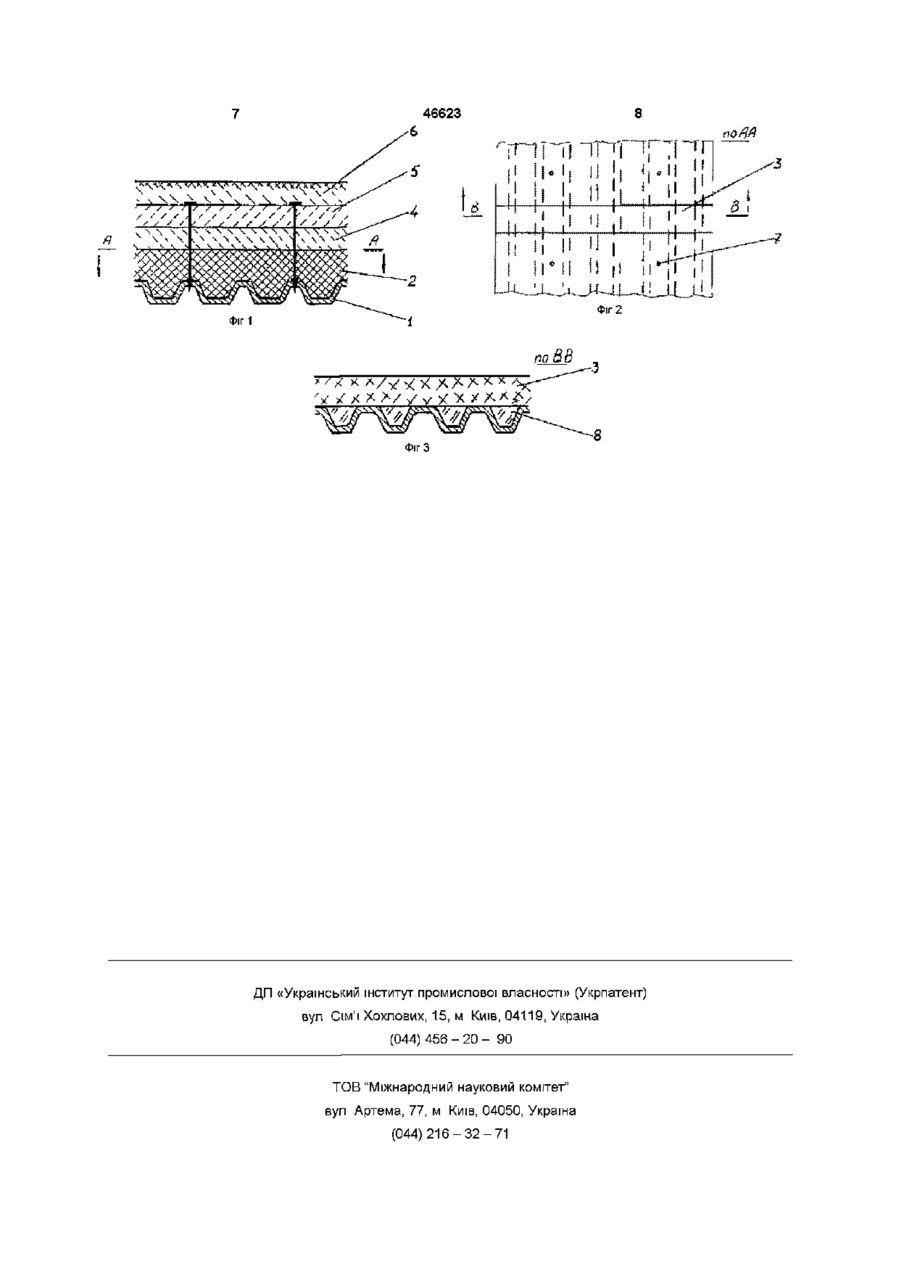

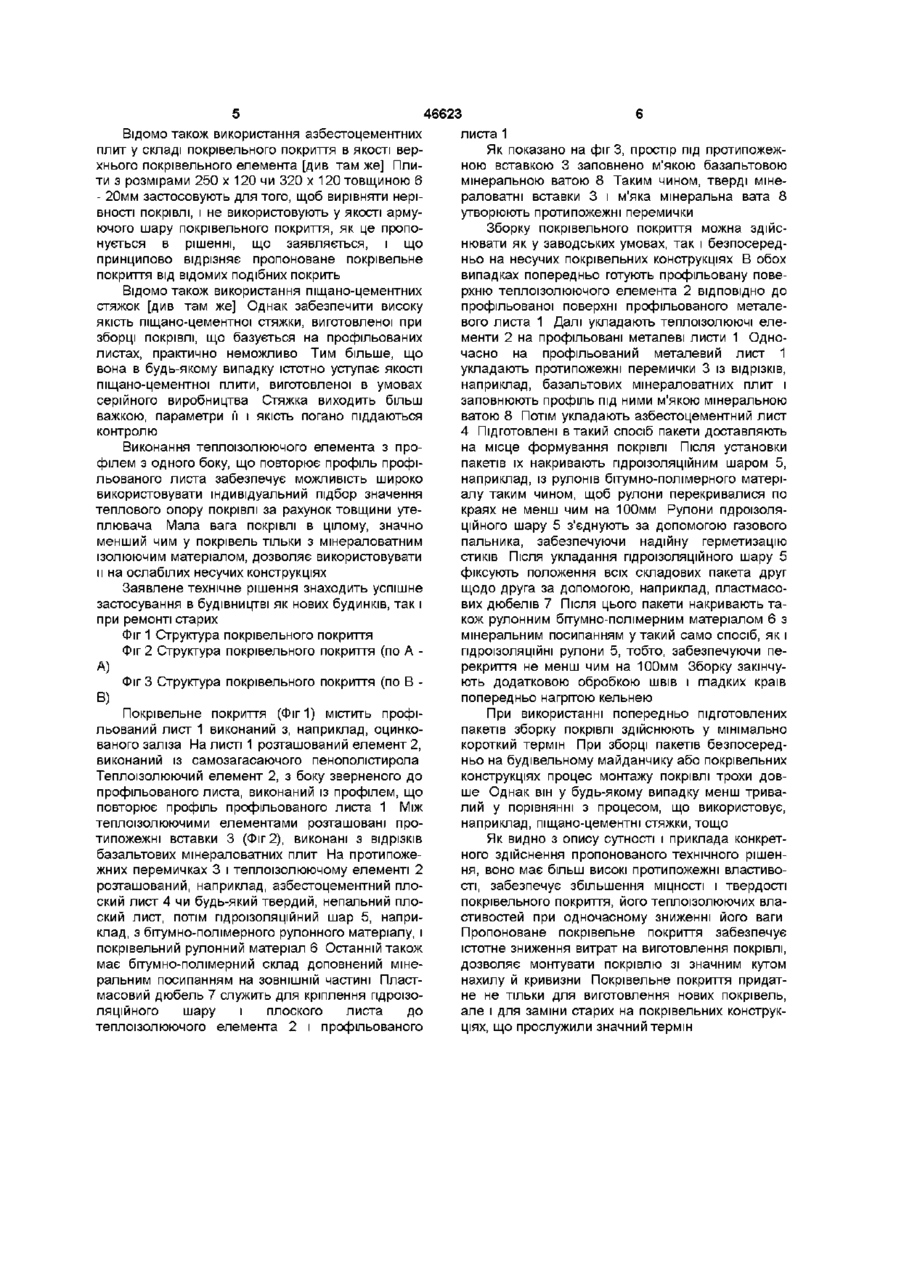

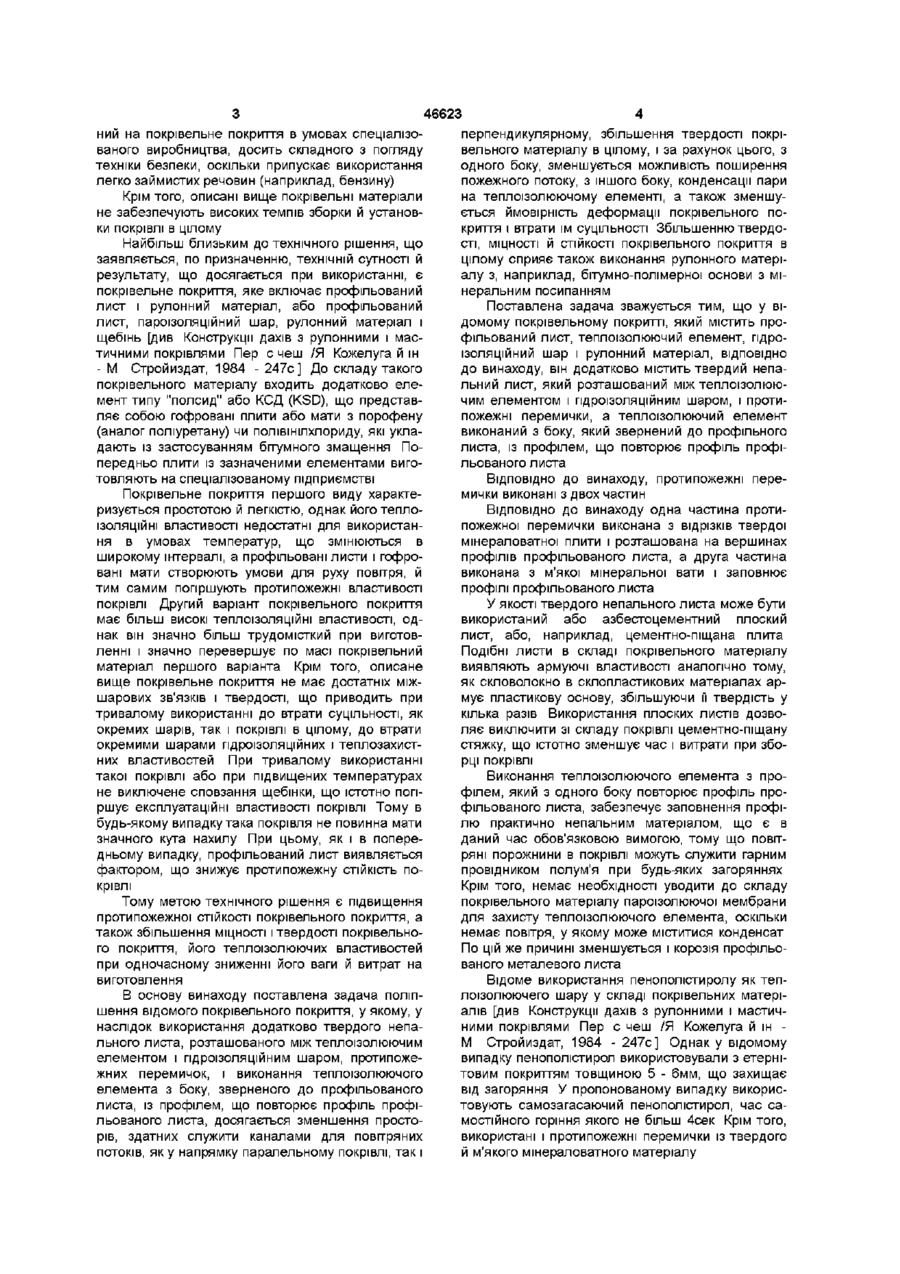

1 Покрівельне покриття, що містить профільований лист, теплоізолюючий елемент, гідроізоляційний шар і рулонний матеріал, яке відрізняється тим, що воно додатково містить твердий непальний лист, що розташований між теплоізолюючим елементом і гідроізоляційним шаром, і протипожежні перемички, а теп лоїзолюючий елемент із боку, який звернений до профільованого листа, виконаний із профілем, що повторює профіль профільованого листа 2 Покрівельне покриття за п 1, яке відрізняється тим, що протипожежні перемички виконані з двох частин 3 Покрівельне покриття за п 2, яке відрізняється тим, що одна частина протипожежної перемички виконана з відрізків твердої мінераловатної плити і розташована над профілями профільованого листа, а друга частина виконана з м'якої мінеральної вати і заповнює профілі профільованого листа Винахід відноситься до будівельних матеріалів, зокрема, до комплексних покрівельних матеріалів, і може бути використаний в цивільному, промисловому і сільському будівництві, а також для одержання покрівельних панелей повної заводської готовності Відомо, ЩО значна частина всіх знову споруджуваних і реконструйованих об'єктів вимагає виконання великих обсягів покрівельних робіт, правильне і, своєчасне виробництво яких скорочує терміни будівництва, знижує його вартість і витрати при експлуатації, забезпечує схоронність і ДОВГОВІЧНІСТЬ будинків Особливістю виконання покрівельних робіт є те, що більшість робочих операцій виконується вручну за допомогою засобів малої механізації Тому для найкращого використання резервів продуктивності праці, прискорення темпів і здешевлення вартості самих робіт необхідне застосування сучасних прогресивних конструкцій покрівлі, які використовують нові ефективні матеріали льника) - М Стройиздат, 1992] Відомо покрівельне покриття, яке включає гідроізоляційний шар, що складається з еластичної плівки, сдубльованої із тканиною, і теплоізоляційний шар [див авт св СРСР №823531, М кп E04D11/02 від 9 05 79, авт св СРСР №979598, E04D11/02, від 20 08 81] У першому випадку, з метою підвищення адгезії, гідроізоляційний шар виконаний з анкерами із тканини у виді петлеподібних виступів У другому випадку, з метою підвищення МІЦНОСТІ покриття, склооснова (тканина) виконана з нетканого матеріалу, що містить 20 65% волокон, одним кінцем уведених у теплоізоляційний шар Як правило, покрівля або покрівельний килим складається з гідроізоляційних шарів - основного й додаткового, котрі служать для посилення основного в розжолобках, на карнизах, у місцях примикань і т п , і захисного шару, який охороняє гідроізоляційні шари від руйнування Підставою під покрівлю служить поверхня стяжок, що вирівнюють, теплоізоляції або несучі елементи дахів [Завражін Н Н Покрівельні роботи (Довідник будіве Описані вище покрівельні покриття складаються з шарів і мають більш тривалий термін служби, оскільки їх конструкція зменшує ймовірність розшаровування при сезонних коливаннях температури повітря Однак такі покрівельні покриття вимагають спеціального устаткування при їхньому виготовленні в умовах спеціалізованого промислового виробництва, а саме покрівельне покриття - додаткового захисту Відомий захисний шар покрівельного покриття, у якості якого використана попередньо розчинена в бензині герметизуюча будівельна мастика, яка не твердіє, [див опис до патенту Російської Федерації №2055132, М кл E04D11/02 від 27 02 96] Такий захисний шар також повинний бути нанесе CO сч (О (О 46623 ний на покрівельне покриття в умовах спеціалізованого виробництва, досить складного з погляду техніки безпеки, оскільки припускає використання легко займистих речовин (наприклад, бензину) Крім того, описані вище покрівельні матеріали не забезпечують високих темпів зборки й установки покрівлі в цілому Найбільш близьким до технічного рішення, що заявляється, по призначенню, технічній сутності й результату, що досягається при використанні, є покрівельне покриття, яке включає профільований лист і рулонний матеріал, або профільований лист, пароізоляційний шар, рулонний матеріал і щебінь [див Конструкції дахів з рулонними і мастичними покрівлями Пер с чеш /Я Кожелуга й ш - М Стройиздат, 1984 - 247с] До складу такого покрівельного матеріалу входить додатково елемент типу "полсид" або КСД (KSD), що представляє собою гофровані плити або мати з порофену (аналог поліуретану) чи полівінілхлориду, які укладають із застосуванням бітумного змащення Попередньо плити із зазначеними елементами виготовляють на спеціалізованому підприємстві Покрівельне покриття першого виду характеризується простотою й легкістю, однак його теплоізоляційні властивості недостатні для використання в умовах температур, що змінюються в широкому інтервалі, а профільовані листи і гофровані мати створюють умови для руху повітря, й тим самим погіршують протипожежні властивості покрівлі Другий варіант покрівельного покриття має більш високі теплоізоляційні властивості, однак він значно більш трудомісткий при виготовленні і значно перевершує по масі покрівельний матеріал першого варіанта Крім того, описане вище покрівельне покриття не має достатніх міжшарових зв'язків І твердості, що приводить при тривалому використанні до втрати суцільності, як окремих шарів, так і покрівлі в цілому, до втрати окремими шарами гідроізоляційних і теплозахистних властивостей При тривалому використанні такої покрівлі або при підвищених температурах не виключене сповзання щебінки, що істотно погіршує експлуатаційні властивості покрівлі Тому в будь-якому випадку така покрівля не повинна мати значного кута нахилу При цьому, як і в попередньому випадку, профільований лист виявляється фактором, що знижує протипожежну СТІЙКІСТЬ покрівлі Тому метою технічного рішення є підвищення протипожежної СТІЙКОСТІ покрівельного покриття, а також збільшення МІЦНОСТІ І твердості покрівельного покриття, його теплоізолюючих властивостей при одночасному зниженні його ваги й витрат на виготовлення В основу винаходу поставлена задача поліпшення відомого покрівельного покриття, у якому, у наслідок використання додатково твердого непального листа, розташованого між теплоізолюючим елементом і гідроізоляційним шаром, протипожежних перемичок, і виконання тепло ізолюючого елемента з боку, зверненого до профільованого листа, із профілем, що повторює профіль профільованого листа, досягається зменшення просторів, здатних служити каналами для повітряних потоків, як у напрямку паралельному покрівлі, так і перпендикулярному, збільшення твердості покрівельного матеріалу в цілому, і за рахунок цього, з одного боку, зменшується можливість поширення пожежного потоку, з іншого боку, конденсації пари на теплоізолюючому елементі, а також зменшується ймовірність деформації покрівельного покриття і втрати їм суцільності Збільшенню твердості, МІЦНОСТІ й СТІЙКОСТІ покрівельного покриття в цілому сприяє також виконання рулонного матеріалу з, наприклад, бітумно-полімерної основи з мінеральним посипанням Поставлена задача зважується тим, що у відомому покрівельному покритті, який містить профільований лист, теплоізолюючий елемент, гідроізоляційний шар і рулонний матеріал, ВІДПОВІДНО до винаходу, він додатково містить твердий непальний лист, який розташований між теплоізолюючим елементом і гідроізоляційним шаром, і протипожежні перемички, а теплоізолюючий елемент виконаний з боку, який звернений до профільного листа, із профілем, що повторює профіль профільованого листа ВІДПОВІДНО ДО винаходу, протипожежні перемички виконані з двох частин ВІДПОВІДНО ДО винаходу одна частина протипожежної перемички виконана з відрізків твердої мінераловатної плити і розташована на вершинах профілів профільованого листа, а друга частина виконана з м'якої мінеральної вати і заповнює профілі профільованого листа У якості твердого непального листа може бути використаний або азбестоцементний плоский лист, або, наприклад, цементно-піщана плита Подібні листи в складі покрівельного матеріалу виявляють армуючі властивості аналогічно тому, як скловолокно в склопластикових матеріалах армує пластикову основу, збільшуючи її твердість у кілька разів Використання плоских листів дозволяє виключити зі складу покрівлі цементно-піщану стяжку, що істотно зменшує час і витрати при зборці покрівлі Виконання теплоізолюючого елемента з профілем, який з одного боку повторює профіль профільованого листа, забезпечує заповнення профілю практично непальним матеріалом, що є в даний час обов'язковою вимогою, тому що повітряні порожнини в покрівлі можуть служити гарним провідником полум'я при будь-яких загоряннях Крім того, немає необхідності уводити до складу покрівельного матеріалу пароізолюючої мембрани для захисту теплоізолюючого елемента, оскільки немає повітря, у якому може міститися конденсат По цій же причині зменшується і корозія профільованого металевого листа Відоме використання пенополістиролу як теплоїзолюючего шару у складі покрівельних матеріалів [див Конструкції дахів з рулонними і мастичними покрівлями Пер с чеш /Я Кожелуга й ш М Стройиздат, 1984 - 247с] Однак у відомому випадку пенополістирол використовували з етернітовим покриттям товщиною 5 - 6мм, що захищає від загоряння У пропонованому випадку використовують самозагасаючий пенополістирол, час самостійного горіння якого не більш 4сек Крім того, використані і протипожежні перемички із твердого й м'якого мінераловатного матеріалу 46623 Відомо також використання азбестоцементних листа 1 плит у складі покрівельного покриття в якості верЯк показано на фіг 3, простір під протипожежхнього покрівельного елемента [див там же] Плиною вставкою 3 заповнено м'якою базальтовою ти з розмірами 250 х 120 чи 320 х 120 товщиною 6 мінеральною ватою 8 Таким чином, тверді міне- 20мм застосовують для того, щоб вирівняти неріраловатні вставки 3 і м'яка мінеральна вата 8 вності покрівлі, і не використовують у якості армуутворюють протипожежні перемички ючого шару покрівельного покриття, як це пропоЗборку покрівельного покриття можна здійснується в рішенні, що заявляється, і що нювати як у заводських умовах, так і безпосередпринципово відрізняє пропоноване покрівельне ньо на несучих покрівельних конструкціях В обох покриття від відомих подібних покрить випадках попередньо готують профільовану поверхню теплоізолюючого елемента 2 ВІДПОВІДНО ДО Відомо також використання піщано-цементних профільованої поверхні профільованого металестяжок [див там же] Однак забезпечити високу вого листа 1 Далі укладають теплоізолюючі елеякість піщано-цементної стяжки, виготовленої при менти 2 на профільовані металеві листи 1 Однозборці покрівлі, що базується на профільованих часно на профільований металевий лист 1 листах, практично неможливо Тим більше, що укладають протипожежні перемички 3 із відрізків, вона в будь-якому випадку істотно уступає якості наприклад, базальтових мінераловатних плит і піщано-цементної плити, виготовленої в умовах заповнюють профіль під ними м'якою мінеральною серійного виробництва Стяжка виходить більш ватою 8 Потім укладають азбестоцементний лист важкою, параметри її і якість погано піддаються 4 Підготовлені в такий спосіб пакети доставляють контролю на місце формування покрівлі Після установки Виконання теплоізолюючого елемента з пропакетів їх накривають гідроізоляційним шаром 5, філем з одного боку, що повторює профіль профінаприклад, із рулонів бітумно-полімерного матерільованого листа забезпечує можливість широко алу таким чином, щоб рулони перекривалися по використовувати індивідуальний підбор значення краях не менш чим на 100мм Рулони гідроізолятеплового опору покрівлі за рахунок товщини утеційного шару 5 з'єднують за допомогою газового плювача Мала вага покрівлі в цілому, значно пальника, забезпечуючи надійну герметизацію менший чим у покрівель тільки з мінераловатним стиків Після укладання гідроізоляційного шару 5 ізолюючим матеріалом, дозволяє використовувати фіксують положення всіх складових пакета друг и на ослабілих несучих конструкціях щодо друга за допомогою, наприклад, пластмасоЗаявлене технічне рішення знаходить успішне вих дюбелів 7 Після ЦЬОГО пакети накривають тазастосування в будівництві як нових будинків, так і кож рулонним бітумно-полімерним матеріалом 6 з при ремонті старих мінеральним посипанням у такий само спосіб, як і Фіг 1 Структура покрівельного покриття гідроізоляційні рулони 5, тобто, забезпечуючи пеФіг 2 Структура покрівельного покриття (по А рекриття не менш чим на 100мм Зборку закінчуА) ють додатковою обробкою швів і гладких країв Фіг 3 Структура покрівельного покриття (по В попередньо нагрітою кельнею В) Покрівельне покриття (Фіг 1) містить профіПри використанні попередньо підготовлених льований лист 1 виконаний з, наприклад, оцинкопакетів зборку покрівлі здійснюють у мінімально ваного заліза На листі 1 розташований елемент 2, короткий термін При зборці пакетів безпосередвиконаний із самозагасаючого пенополістирола ньо на будівельному майданчику або покрівельних Теплоізолюючий елемент 2, з боку зверненого до конструкціях процес монтажу покрівлі трохи довпрофільованого листа, виконаний із профілем, що ше Однак він у будь-якому випадку менш триваповторює профіль профільованого листа 1 Між лий у порівнянні з процесом, що використовує, теплоізолюючими елементами розташовані пронаприклад, піщано-цементні стяжки, тощо типожежні вставки 3 (Фіг 2), виконані з відрізків Як видно з опису сутності і приклада конкретбазальтових мінераловатних плит На протипоженого здійснення пропонованого технічного рішенжних перемичках 3 і теплоізолюючому елементі 2 ня, воно має більш високі протипожежні властиворозташований, наприклад, азбестоцементний плості, забезпечує збільшення МІЦНОСТІ І твердості ский лист 4 чи будь-який твердий, непальний плопокрівельного покриття, його теплоізолюючих влаский лист, потім гідроізоляційний шар 5, напристивостей при одночасному зниженні його ваги клад, з бітумно-полімерного рулонного матеріалу, і Пропоноване покрівельне покриття забезпечує покрівельний рулонний матеріал 6 Останній також істотне зниження витрат на виготовлення покрівлі, має бітумно-полімерний склад доповнений мінедозволяє монтувати покрівлю зі значним кутом ральним посипанням на ЗОВНІШНІЙ частині Пластнахилу й кривизни Покрівельне покриття придатмасовий дюбель 7 служить для кріплення гідроізоне не тільки для виготовлення нових покрівель, ляційного шару і плоского листа до але і для заміни старих на покрівельних конструктеплоізолюючого елемента 2 і профільованого ціях, що прослужили значний термін 46623 Я ФЇГ2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
