Осьовий вентилятор високого стабільного тиску

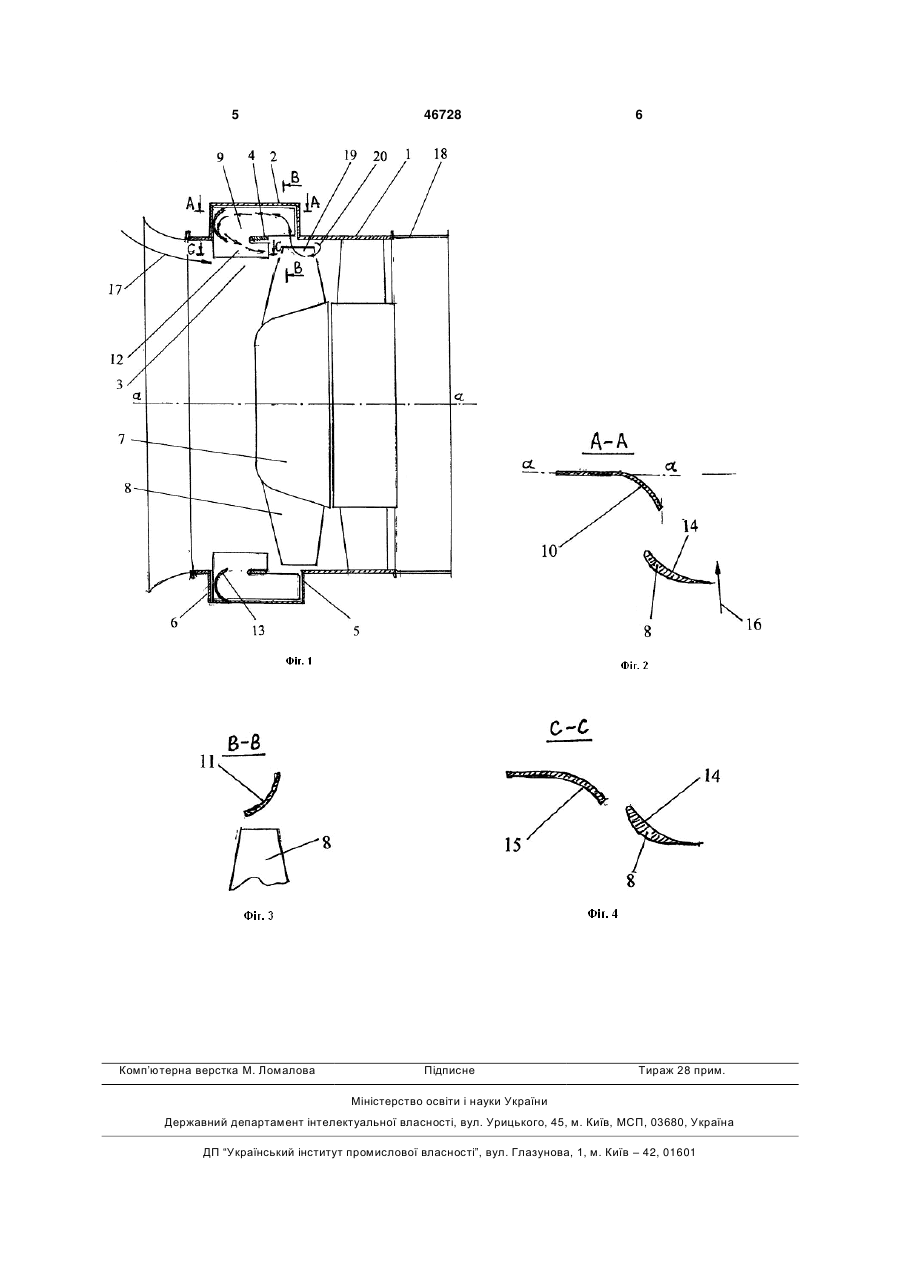

1. Осьовий вентилятор високого стабільного тиску, що містить корпус, встановлені в ньому колесо з робочими лопатками і кільцеву камеру з ґратками зігнутих випрямлювальних лопаток з кільцем статора, обмежену торцевими стінками, вхідна частина якої розташована над робочими лопатками колеса, який відрізняється тим, що 3 частину вентилятора з різким поворотом під кутом 90°. Крім того, зривний потік, виходячи з кільцевої камери під прямим кутом до основного потоку, що йде до робочих лопаток, створює додаткові втрати. Це в цілому призводить до значного зниження тиску, створюваного вентилятором. Задачею цієї корисної моделі є удосконалення відомого осьового вентилятора шляхом зміни форми випрямлювальних лопаток і кільцевої камери з метою підвищення тиску і економічності вентилятора. Поставлена задача вирішується таким чином. У відомому вентиляторі, що містить корпус, встановлені в ньому колесо з робочими лопатками і кільцеву камеру з ґратками зігнутих випрямлювальних лопаток з кільцем статора, обмежену торцевими стінками, вхідна частина якої розташована над робочими лопатками колеса, згідно корисної моделі, випрямлювальні лопатки, розташовані у вхідній частині камери, виконані увігнутими з вигинами дугоподібної форми в площині, паралельній осі, і в площині обертання колеса, а випрямлювальні лопатки у вихідній частині камери простягаються в проточну частину перед робочими лопатками, при цьому торцева стінка на виході з кільцевої камери має увігнуту поверхню, звернену до робочих лопаток. Крім того, випрямлювальні лопатки, що простягаються в проточну частину камери, виконані дугоподібними. Детальніше суть корисної моделі пояснюється кресленням, на Фіг.1 якого зображений подовжній розріз запропонованого осьового вентилятора, на Фіг.2 -переріз по А-А на Фіг.1, на Фіг.3 - переріз по В-В на Фіг.1, на Фіг.4 - переріз по С-С на Фіг.1. У кращому варіанті виконання корисної моделі осьовий вентилятор, згідно Фіг.1, містить корпус 1 з кільцевою камерою 2, обмеженою з боку проточної частини 3 кільцем статора 4, торцевою стінкою 5 на вході і торцевою стінкою 6 на виході, встановлене в корпусі 1 колесо 7 з робочими лопатками 8 і встановлені по колу кільцевої камери 2 ґратки зігнутих випрямлювальних лопаток 9, сполучені з боку торцевої стінки 6 з проточною частиною 3. При цьому випрямлювальні лопатки 9 у вхідній частині кільцевої камери 2 з боку торцевої стінки 5 мають вигин 10 дугоподібної форми в площині, паралельній осі а-а (Фіг.1 і 2) і вигин 11 дугоподібної форми в площині обертання колеса 7 (Фіг.3), а у вихідній частині кільцевої камери 2 з боку торцевої стінки 6, частина 12 випрямлювальної лопатки 46728 4 9 простягається в проточну частину 3. А торцева стінка 6 має увігнуту поверхню 13, обернуту у бік робочих лопаток 8. Увігнуті сторони вигинів дугоподібної форми 10 і 11 звернені до увігнутої сторони 14 робочої лопатки 8. Частина 12 випрямлювальної лопатки 9 має дугоподібну форму 15 (Фіг.4). Напрям обертання колеса 7 позначений стрілкою 16, повітряний потік - 17, зривний потік 20. Патрубок вентиляційної мережі позначений позицією 18, а периферійна частина лопаток 8 позицією 19. Осьовий вентилятор високого стабільного тиску працює таким чином. При обертанні колеса 7 з робочими лопатками 8 у напрямі 16 (Фіг.2) повітряний потік 17 поступає в проточну частину 3. У міру збільшення опору мережі, сполученої з патрубком 18 на виході з вентилятора, тиск, створюваний робочими лопатками 8, зростає до рівня, при якому наступає зрив повітряного потоку на периферійній частині 19 лопаток 8. При цьому зривний потік 20 з великою швидкістю, одночасно рухаючись в радіальному і осьовому напрямі у бік обертання робочих лопаток 8, поступає у вхідну частину кільцевої камери 2 і плавно проходить по ній з мінімальними втратами тиску завдяки тому, що випрямлювальні лопатки 9, розташовані у вхідній частині камери 2 виконані увігнутими з вигинами дугоподібної форми в площині, паралельної осі а-а і в площині обертання колеса 7. Рухаючись далі уздовж випрямлювальної лопатки 9 до вихідної частини кільцевої камери 2 зривний потік 20 розкручується до осьового напряму і за допомогою увігнутої поверхні 13 на виході з камери 2 з мінімальною втратою тиску плавно розвертається убік до робочих лопаток 8 і рухається до них в проточній частині 3. При цьому під дією дугоподібної форми 15 частини 12 лопатки 9, потік закручується убік проти напряму 16 руху робочих лопаток 8, що, як відомо, підвищує тиск, створюваний вентилятором. Таким чином, завдяки запропонованій формі випрямлювальних лопаток 9 і кільцевої камери 2, при зміні продуктивності вентилятора від максимальної до нульового її значення, тиск, створюваний вентилятором зберігається високим, а аеродинамічні характеристики - стабільними, без зон зриву потоку. Застосування запропонованого вентилятора високого стабільного тиску підвищує надійність і ефективність роботи системи вентиляції і провітрювання, забезпечує енергозбереження. 5 Комп’ютерна верстка М. Ломалова 46728 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
