Осьовий вентилятор
Номер патенту: 2331
Опубліковано: 16.02.2004
Автори: Костенко Володимир Анатолійович, Косарев Василь Васильович, Сенніков Віталій Федорович, Хоружий Олександр Миколайович, Демченко Віктор Павлович, Мізін Вадим Олександрович, Іванов Сергій Костянтинович
Формула / Реферат

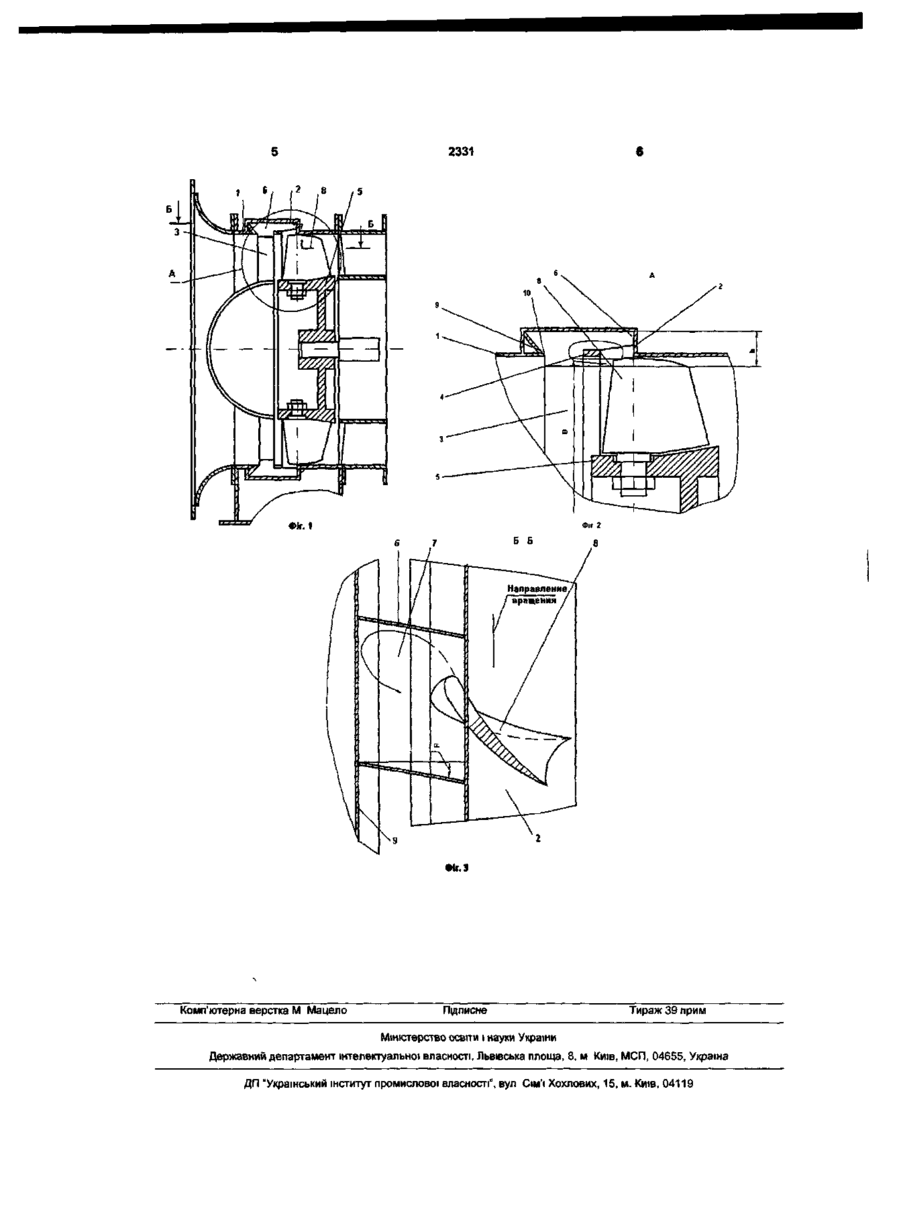

Осьовий вентилятор, що містить корпус з кільцевою камерою, обмеженою з боку проточної частини статорним кільцем, встановлене в корпусі робоче лопаткове колесо з зовнішнім діаметром лопаток D і розташовану в камері кільцеву решітку спрямовуючих лопаток, що утворюють міжлопаткові канали, сполучені на вході та виході з проточною частиною, при цьому передня за рухом потоку повітря торцева стінка кільцевої камери корпусу має форму зрізаного конуса з меншою основою, повернутою у бік лопаток робочого колеса, який відрізняється тим, що спрямовуючі лопатки виконані плоскими з висотою h, що визначається з нерівності 0,05D<h<0,10D, і розташовані під кутом α щодо поздовжньої осі вентилятора назустріч напрямку обертання робочого колеса, при цьому величина кута α лежить в інтервалі значень π/6-π/4.
Текст

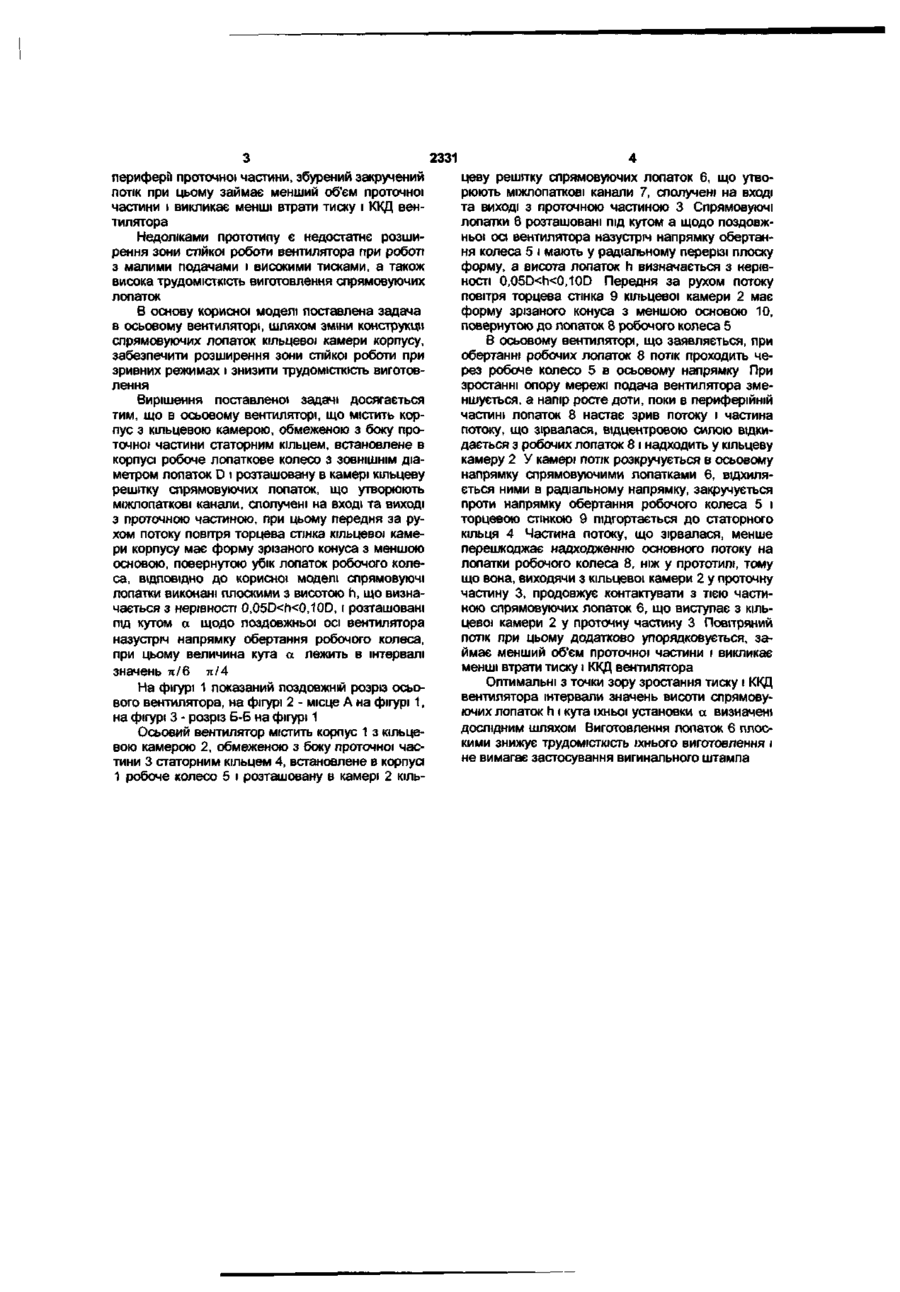

Осьовий вентилятор, що містить корпус з кільцевою камерою, обмеженою з боку проточної частини статорним кільцем, встановлене в корпусі робоче лопаткове колесо з ЗОВНІШНІМ діаметром лопаток D і розташовану в камері кільцеву решітку спрямовуючих лопаток, що утворюють міжлопаткові канали, сполучені на вході та виході з проточною частиною, при цьому передня за рухом потоку повітря торцева стінка кільцевої камери корпусу має форму зрізаного конуса з меншою основою, повернутою у бік лопаток робочого колеса, який відрізняється тим, що спрямовуючі лопатки виконані плоскими з висотою h, що визначається з нерівності 0,05D
ДивитисяДодаткова інформація
Автори англійськоюSennikov Vitalii Fedorovych, Khoruzhyi Oleksandr Mykolaiovych, Mizin Vadym Oleksandrovych, Kosarev Vasyl Vasyliovych, Kostenko Volodymyr Anatoliiovych, Ivanov Serhii Kostiantynovych
Автори російськоюСенников Виталий Федорович, Хоружий Александр Николаевич, Мизин Вадим Александрович, Косарев Василий Васильевич, Костенко Владимир Анатольевич, Иванов Сергей Константинович
МПК / Мітки
МПК: F04D 27/02
Мітки: осьовий, вентилятор
