Землерийно-транспортна машина безперервної дії

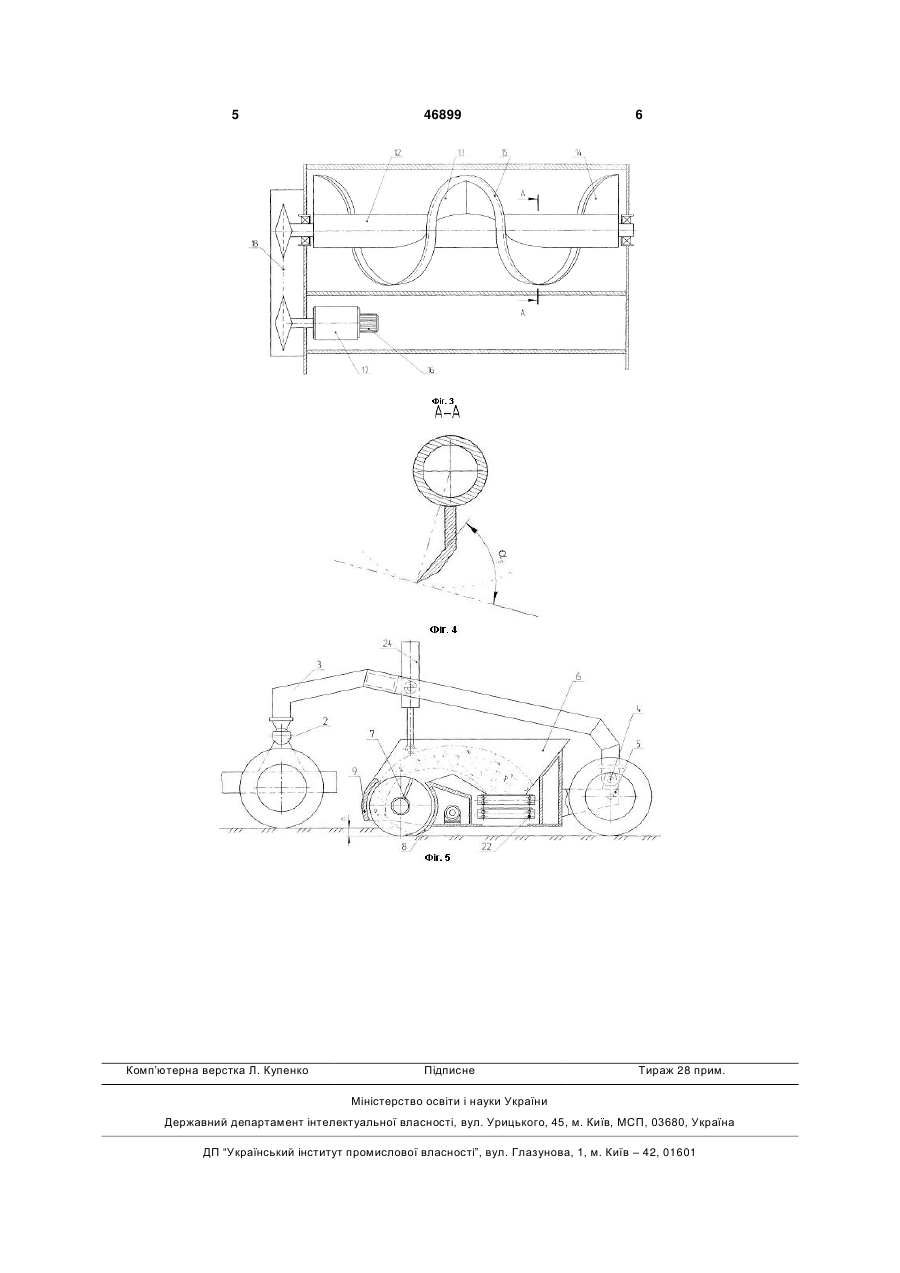

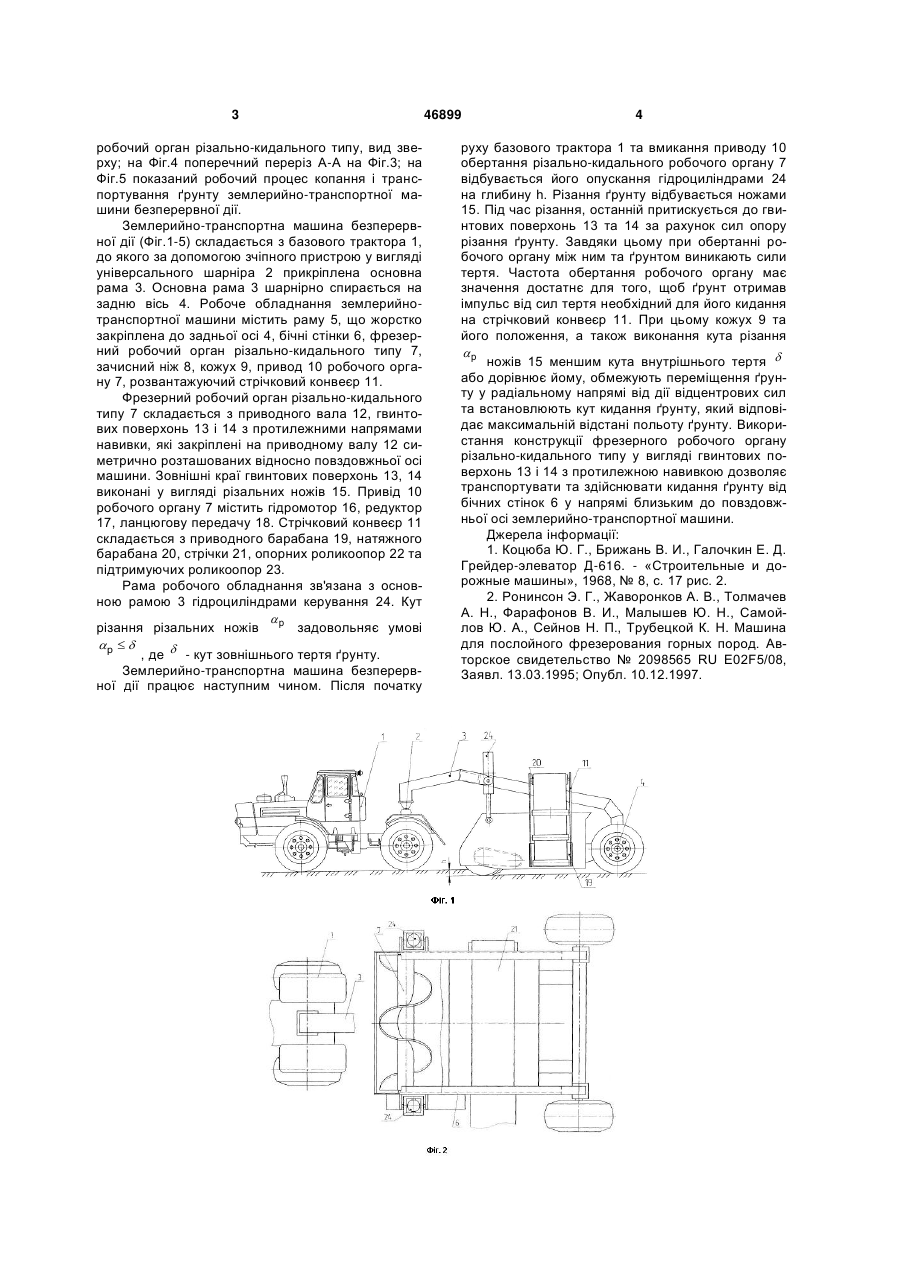

1. Землерийно-транспортна машина безперервної дії, що містить базовий трактор, основну раму, зчіпний пристрій для з'єднання трактора та 3 робочий орган різально-кидального типу, вид зверху; на Фіг.4 поперечний переріз А-А на Фіг.3; на Фіг.5 показаний робочий процес копання і транспортування ґрунту землерийно-транспортної машини безперервної дії. Землерийно-транспортна машина безперервної дії (Фіг.1-5) складається з базового трактора 1, до якого за допомогою зчіпного пристрою у вигляді універсального шарніра 2 прикріплена основна рама 3. Основна рама 3 шарнірно спирається на задню вісь 4. Робоче обладнання землерийнотранспортної машини містить раму 5, що жорстко закріплена до задньої осі 4, бічні стінки 6, фрезерний робочий орган різально-кидального типу 7, зачисний ніж 8, кожух 9, привод 10 робочого органу 7, розвантажуючий стрічковий конвеєр 11. Фрезерний робочий орган різально-кидального типу 7 складається з приводного вала 12, гвинтових поверхонь 13 і 14 з протилежними напрямами навивки, які закріплені на приводному валу 12 симетрично розташованих відносно повздовжньої осі машини. Зовнішні краї гвинтових поверхонь 13, 14 виконані у вигляді різальних ножів 15. Привід 10 робочого органу 7 містить гідромотор 16, редуктор 17, ланцюгову передачу 18. Стрічковий конвеєр 11 складається з приводного барабана 19, натяжного барабана 20, стрічки 21, опорних роликоопор 22 та підтримуючих роликоопор 23. Рама робочого обладнання зв'язана з основною рамою 3 гідроциліндрами керування 24. Кут  різання різальних ножів p задовольняє умові p   , де  - кут зовнішнього тертя ґрунту. Землерийно-транспортна машина безперервної дії працює наступним чином. Після початку 46899 4 руху базового трактора 1 та вмикання приводу 10 обертання різально-кидального робочого органу 7 відбувається його опускання гідроциліндрами 24 на глибину h. Різання ґрунту відбувається ножами 15. Під час різання, останній притискується до гвинтових поверхонь 13 та 14 за рахунок сил опору різання ґрунту. Завдяки цьому при обертанні робочого органу між ним та ґрунтом виникають сили тертя. Частота обертання робочого органу має значення достатнє для того, щоб ґрунт отримав імпульс від сил тертя необхідний для його кидання на стрічковий конвеєр 11. При цьому кожух 9 та його положення, а також виконання кута різання p ножів 15 меншим кута внутрішнього тертя  або дорівнює йому, обмежують переміщення ґрунту у радіальному напрямі від дії відцентрових сил та встановлюють кут кидання ґрунту, який відповідає максимальній відстані польоту ґрунту. Використання конструкції фрезерного робочого органу різально-кидального типу у вигляді гвинтових поверхонь 13 і 14 з протилежною навивкою дозволяє транспортувати та здійснювати кидання ґрунту від бічних стінок 6 у напрямі близьким до повздовжньої осі землерийно-транспортної машини. Джерела інформації: 1. Коцюба Ю. Г., Брижань В. И., Галочкин Е. Д. Грейдер-элеватор Д-616. - «Строительные и дорожные машины», 1968, № 8, с. 17 рис. 2. 2. Ронинсон Э. Г., Жаворонков А. В., Толмачев А. Н., Фарафонов В. И., Малышев Ю. Н., Самойлов Ю. А., Сейнов Н. П., Трубецкой К. Н. Машина для послойного фрезерования горных пород. Авторское свидетельство № 2098565 RU E02F5/08, Заявл. 13.03.1995; Опубл. 10.12.1997. 5 Комп’ютерна верстка Л. Купенко 46899 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
