Теплогенератор

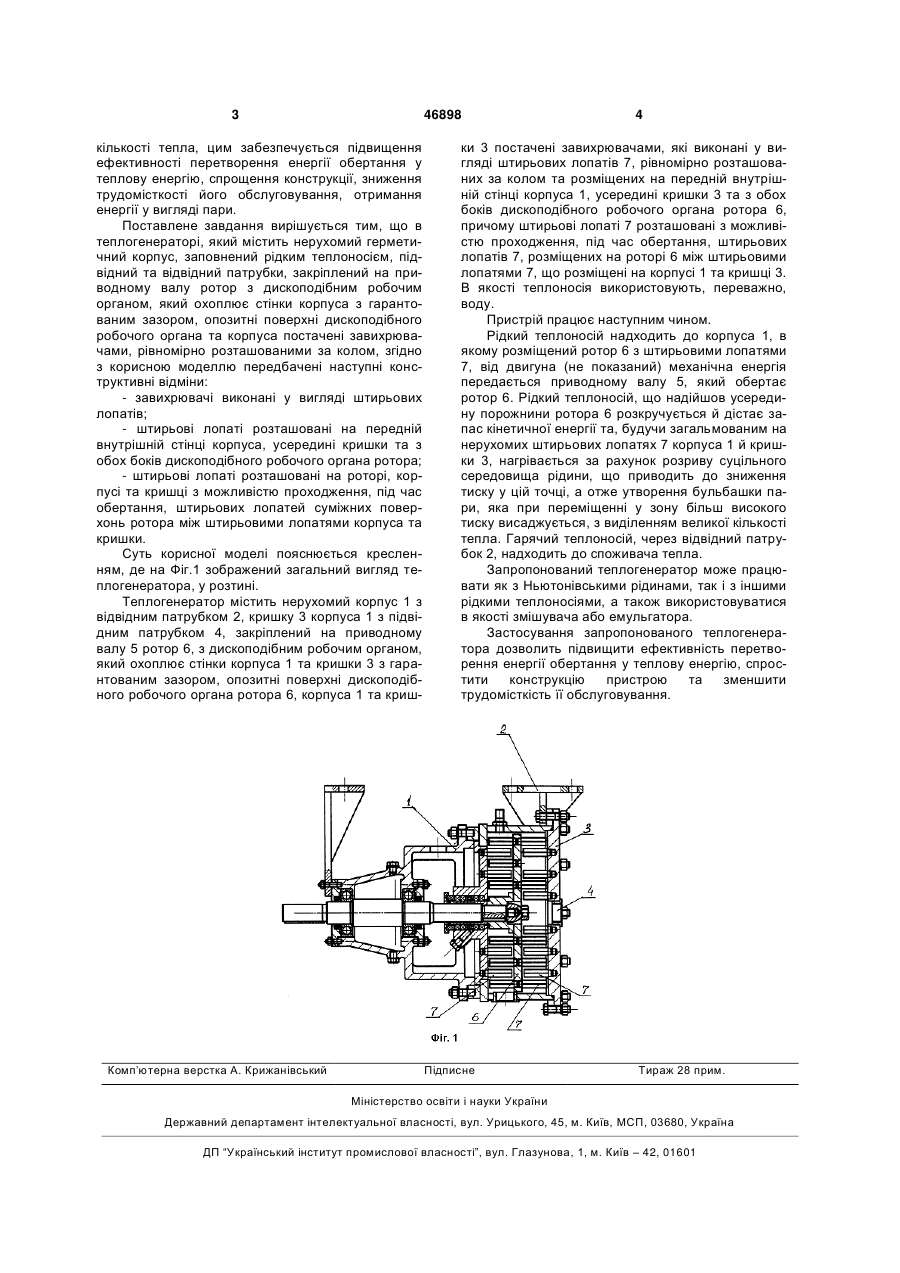

Теплогенератор, що містить нерухомий герметичний корпус, який заповнений рідким теплоносієм, підвідний та відвідний патрубки, закріплений на привідному валу ротор з дископодібним 3 46898 кількості тепла, цим забезпечується підвищення ефективності перетворення енергії обертання у теплову енергію, спрощення конструкції, зниження трудомісткості його обслуговування, отримання енергії у вигляді пари. Поставлене завдання вирішується тим, що в теплогенераторі, який містить нерухомий герметичний корпус, заповнений рідким теплоносієм, підвідний та відвідний патрубки, закріплений на приводному валу ротор з дископодібним робочим органом, який охоплює стінки корпуса з гарантованим зазором, опозитні поверхні дископодібного робочого органа та корпуса постачені завихрювачами, рівномірно розташованими за колом, згідно з корисною моделлю передбачені наступні конструктивні відміни: - завихрювачі виконані у вигляді штирьових лопатів; - штирьові лопаті розташовані на передній внутрішній стінці корпуса, усередині кришки та з обох боків дископодібного робочого органа ротора; - штирьові лопаті розташовані на роторі, корпусі та кришці з можливістю проходження, під час обертання, штирьових лопатей суміжних поверхонь ротора між штирьовими лопатями корпуса та кришки. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображений загальний вигляд теплогенератора, у розтині. Теплогенератор містить нерухомий корпус 1 з відвідним патрубком 2, кришку 3 корпуса 1 з підвідним патрубком 4, закріплений на приводному валу 5 ротор 6, з дископодібним робочим органом, який охоплює стінки корпуса 1 та кришки 3 з гарантованим зазором, опозитні поверхні дископодібного робочого органа ротора 6, корпуса 1 та криш Комп’ютерна верстка А. Крижанівський 4 ки 3 постачені завихрювачами, які виконані у вигляді штирьових лопатів 7, рівномірно розташованих за колом та розміщених на передній внутрішній стінці корпуса 1, усередині кришки 3 та з обох боків дископодібного робочого органа ротора 6, причому штирьові лопаті 7 розташовані з можливістю проходження, під час обертання, штирьових лопатів 7, розміщених на роторі 6 між штирьовими лопатями 7, що розміщені на корпусі 1 та кришці 3. В якості теплоносія використовують, переважно, воду. Пристрій працює наступним чином. Рідкий теплоносій надходить до корпуса 1, в якому розміщений ротор 6 з штирьовими лопатями 7, від двигуна (не показаний) механічна енергія передається приводному валу 5, який обертає ротор 6. Рідкий теплоносій, що надійшов усередину порожнини ротора 6 розкручується й дістає запас кінетичної енергії та, будучи загальмованим на нерухомих штирьових лопатях 7 корпуса 1 й кришки 3, нагрівається за рахунок розриву суцільного середовища рідини, що приводить до зниження тиску у цій точці, а отже утворення бульбашки пари, яка при переміщенні у зону більш високого тиску висаджується, з виділенням великої кількості тепла. Гарячий теплоносій, через відвідний патрубок 2, надходить до споживача тепла. Запропонований теплогенератор може працювати як з Ньютонівськими рідинами, так і з іншими рідкими теплоносіями, а також використовуватися в якості змішувача або емульгатора. Застосування запропонованого теплогенератора дозволить підвищити ефективність перетворення енергії обертання у теплову енергію, спростити конструкцію пристрою та зменшити трудомісткість її обслуговування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
