Черв’як екструдера
Номер патенту: 47082
Опубліковано: 11.01.2010
Автори: Мікульонок Ігор Олегович, Виноградов Євгеній Юрійович
Формула / Реферат
Черв'як екструдера, що містить вал з послідовно розміщеними хвостовиком, ділянкою з гвинтовим гребенем, ділянкою зі штифтами, а також наконечником, який відрізняється тим, що ділянка зі штифтами виконана у вигляді втулки, вал на ділянці зі штифтами виконано з гвинтовою нарізкою, при цьому штифти розміщені в стінці втулки і встановлені з можливістю контакту з гвинтовою нарізкою вала і зворотно-поступального переміщення, а втулка встановлена на валу з можливістю повороту й фіксації в заданому положенні.
Текст

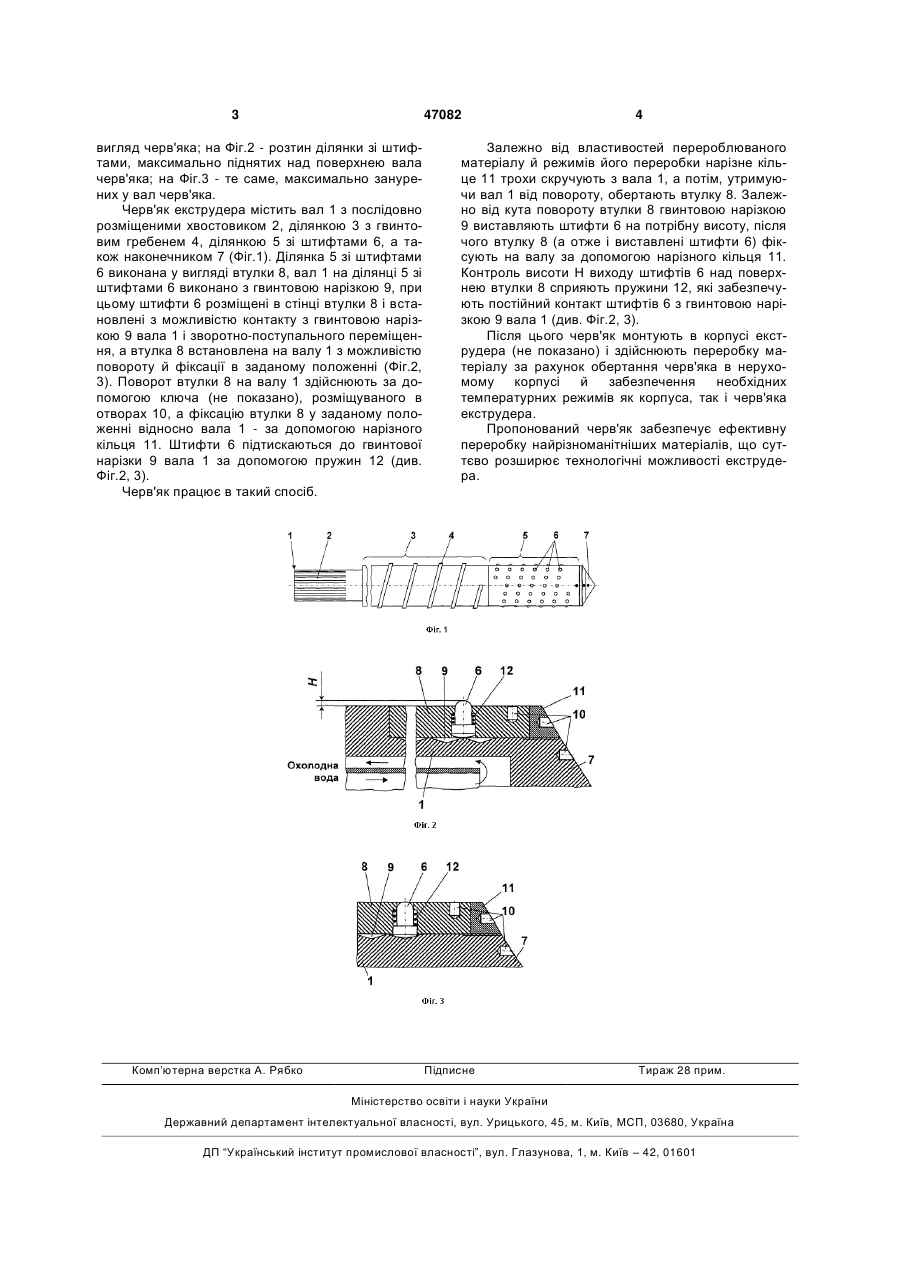

Черв'як екструдера, що містить вал з послідовно розміщеними хвостовиком, ділянкою з гвинто 3 47082 вигляд черв'яка; на Фіг.2 - розтин ділянки зі штифтами, максимально піднятих над поверхнею вала черв'яка; на Фіг.3 - те саме, максимально занурених у вал черв'яка. Черв'як екструдера містить вал 1 з послідовно розміщеними хвостовиком 2, ділянкою 3 з гвинтовим гребенем 4, ділянкою 5 зі штифтами 6, а також наконечником 7 (Фіг.1). Ділянка 5 зі штифтами 6 виконана у вигляді втулки 8, вал 1 на ділянці 5 зі штифтами 6 виконано з гвинтовою нарізкою 9, при цьому штифти 6 розміщені в стінці втулки 8 і встановлені з можливістю контакту з гвинтовою нарізкою 9 вала 1 і зворотно-поступального переміщення, а втулка 8 встановлена на валу 1 з можливістю повороту й фіксації в заданому положенні (Фіг.2, 3). Поворот втулки 8 на валу 1 здійснюють за допомогою ключа (не показано), розміщуваного в отворах 10, а фіксацію втулки 8 у заданому положенні відносно вала 1 - за допомогою нарізного кільця 11. Штифти 6 підтискаються до гвинтової нарізки 9 вала 1 за допомогою пружин 12 (див. Фіг.2, 3). Черв'як працює в такий спосіб. Комп’ютерна верстка А. Рябко 4 Залежно від властивостей перероблюваного матеріалу й режимів його переробки нарізне кільце 11 трохи скручують з вала 1, а потім, утримуючи вал 1 від повороту, обертають втулку 8. Залежно від кута повороту втулки 8 гвинтовою нарізкою 9 виставляють штифти 6 на потрібну висоту, після чого втулку 8 (а отже і виставлені штифти 6) фіксують на валу за допомогою нарізного кільця 11. Контроль висоти Н виходу штифтів 6 над поверхнею втулки 8 сприяють пружини 12, які забезпечують постійний контакт штифтів 6 з гвинтовою нарізкою 9 вала 1 (див. Фіг.2, 3). Після цього черв'як монтують в корпусі екструдера (не показано) і здійснюють переробку матеріалу за рахунок обертання черв'яка в нерухомому корпусі й забезпечення необхідних температурних режимів як корпуса, так і черв'яка екструдера. Пропонований черв'як забезпечує ефективну переробку найрізноманітніших матеріалів, що суттєво розширює технологічні можливості екструдера. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm of extruder
Автори англійськоюMikulionok Ihor Olehovych, Vynohradov Yevhenii Yuriiovych
Назва патенту російськоюЧервяк экструдера
Автори російськоюМикуленок Игорь Олегович, Виноградов Евгений Юрьевич
МПК / Мітки
МПК: B29C 47/60, B30B 11/22
Мітки: черв'як, екструдера
Код посилання
<a href="https://ua.patents.su/2-47082-chervyak-ekstrudera.html" target="_blank" rel="follow" title="База патентів України">Черв’як екструдера</a>
Черв`як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі
Номер патенту: 10558
Опубліковано: 15.11.2005
Автори: Мікульонок Ігор Олегович, Радченко Наталія Леонідівна
МПК: B29C 47/60, B29C 47/78
Мітки: переробки, черв'як, матеріалів, основі, екструдера, високомолекулярних, сполук
Формула / Реферат:
Черв'як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі, що містить обладнаний гвинтовою нарізкою порожнистий вал, який відрізняється тим, що в гребені нарізки виконано канал, сполучений з порожниною вала.
Черв`як екструдера
Номер патенту: 21056
Опубліковано: 15.02.2007
Автор: Мікульонок Ігор Олегович
МПК: B30B 11/22, B29C 47/60
Мітки: екструдера, черв'як
Формула / Реферат:
Черв'як екструдера, що містить вал, оснащений гвинтовим гребенем, вершина якого розташована на постійній відстані від осі вала, при цьому вал має сукупність послідовних ділянок, осі зовнішніх поверхонь яких зміщені відносно осі вала, а основи сусідніх ділянок збігаються одна з одною, який відрізняється тим, що зазначені ділянки виконані у вигляді втулок, осі зовнішніх поверхонь яких розташовані під кутом до осі вала, а осі внутрішніх...
Черв’як екструдера для перероблення полімерних матеріалів
Номер патенту: 1737
Опубліковано: 15.04.2003
Автори: Мікульонок Ігор Олегович, Сівецький Володимир Іванович, Радченко Леонід Борисович, Новік Валерій Олександрович
МПК: B29C 47/60
Мітки: екструдера, перероблення, полімерних, черв'як, матеріалів
Формула / Реферат:
1. Черв'як екструдера для перероблення полімерних матеріалів, що містить вал з послідовно розташованими хвостовиком, зонами живлення, стискання й дозування, а також наконечником, при цьому вал на ділянках зон живлення, стискання й дозування оснащений гвинтовою нарізкою, а на гребені нарізки зони дозування виконані поперечні пази, який відрізняється тим, що пази скошені в бік хвостовика вала.2. Черв'як за п. 1, який відрізняється...
Черв’як екструдера
Номер патенту: 5074
Опубліковано: 28.12.1994
Автори: Дитинчук Сергій Анатолійович, Державіна Галина Григорівна, Войтушенко Петро Олександрович, Коношевич Тамара Іванівна, Бармашин Євгеній Петрович
МПК: B29C 47/60
Мітки: черв'як, екструдера
Формула / Реферат:
1. Червяк экструдера, содержащий расположенный между витками червяка смесительный элемент, выполненный с пазами, открытыми со стороны входа и выхода по направлению движения материала, разделенными между собой основными перегородками, отличающийся тем, что, с целью улучшения качества смешения и повышения производительности экструдера, смесительный элемент выполнен с промежуточными пазами, разделенными между собой перегородками, образующими...
Завантажувальний пристрій екструдера
Номер патенту: 19451
Опубліковано: 25.12.1997
Автори: Кабанов Михайло Владиславович, Кісаров Ігор Валерійович, Тарабрін Олександр Іванович, Чумак Олександр Григорович
МПК: B29C 47/10, B29C 31/04
Мітки: завантажувальний, пристрій, екструдера
Формула / Реферат:
Загрузочное устройство экструдера, содержащее загрузочную воронку, смонтированную на корпусе экструдера, и размещенный в ней ворошитель, контактирующий с червяком, расположенным в корпусе экструдера, отличающееся тем, что ворошитель выполнен в виде входящих в зацепление с гребнем червяка стержней, радиально закрепленных на втулке, которая установлена с возможностью вращения на горизонтальной оси, расположенной в плане под прямым углом к...
