Регульований ексцентрик

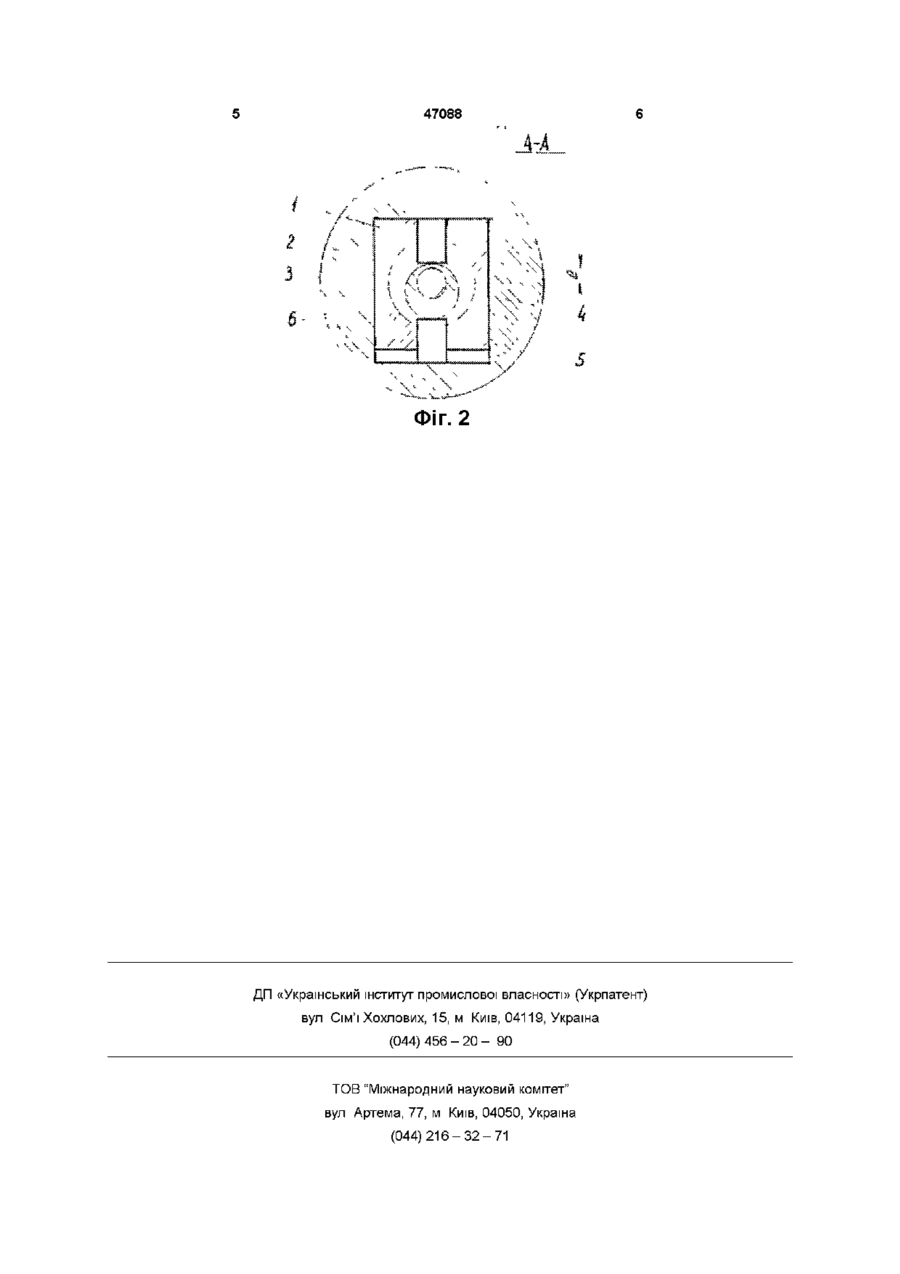

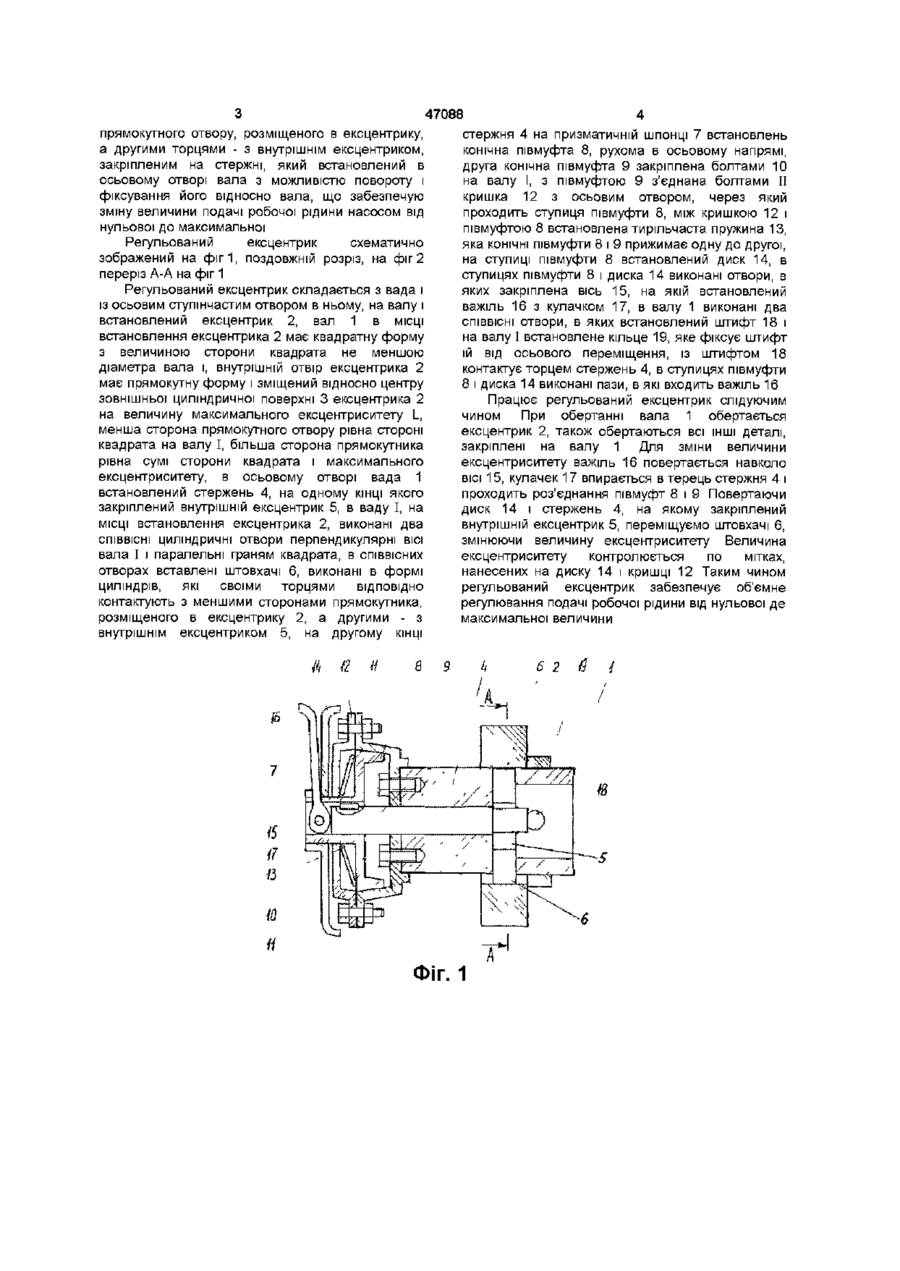

Регульований ексцентрик, що складається з вала, встановленого на ньому ексцентрика і механізму регулювання величини ексцентриситету, вал в МІСЦІ встановлення на ньому ексцентрика має квадратну форму з величиною сторони квадрата, не меншою діаметра вала, внутрішній отвір ексцентрика має прямокутну форму, менша сторона прямокутника рівна стороні квадрата на валу, друга сторона прямокутника рівна сумі сторони квадрата і максимального ексцентриситету, отвір прямокутника зміщений відносно центру, зовнішньої циліндричної поверхні ексцентрика на максимальну величину ексцентриситету, в валу виконаний осьовий отвір, в якому встановлений шток з клиновою поверхнею, якою він контактує із штовхачем, встановленим в радіальному отворі вала і штовхач взаємодіє з меншою стороною прямокутного отвору, який відрізняється тим, що в валу, на МІСЦІ встановлення ексцентрика, виконані два СПІВВІСНІ циліндричні отвори, перпендикулярні осі вала і паралельні граням квадрата, в отворах встановлені штовхачі, виконані в формі циліндрів, які своїми торцями ВІДПОВІДНО спряжені з меншими сторонами прямокутного отвору, розміщеного в ексцентрику, а другими торцями - з внутрішнім ексцентриком, закріпленим на стержні, який встановлений в осьовому отворі вала з можливістю повороту і фіксування його відносно вала Регульований ексцентрик відноситься до машинобудування, зокрема до насособудування і може бути використаний діафрагменному насосі для зміни величини подачі робочої рідини Відомий регульований ексцентрик в якому на приводному валу встановлений ексцентрик і механізм регулювання величини ексцентриситету, вал, в МІСЦІ встановлення ексцентрика має квадратну форму з величиною сторони квадрата не меншою діаметра вала, внутрішній отвір ексцентрика має прямокутну форму, менша сторона прямокутника рівна стороні квадрата на валу, друга сторона прямокутника рівна сумі сторони квадрата і максимального ексцентриситету, отвір прямокутника зміщений відносно зовнішньої циліндричної поверхні ексцентрика паралельно більшій стороні прямокутника на максимальну величину ексцентриситету, в валу виконаний основний отвір, в якому встановлений механізм регулювання величини ексцентриситету /патент України № 24542А, бюл № 5, 1998/ діафрагменному насосі для аміни величини подачі робочої рідини, так як при нульовій і середній подачах ексцентрик не може бути зафіксований без його зміщення В основу винаходу "Регульований ексцентрик" поставлена задача зміни величини ексцентриситету шляхом того, ще вал в МІСЦІ встановлення на ньому ексцентрика має квадратну форму з величиною сторони квадрата не меншою діаметра вала, внутрішній отвір ексцентрика має прямокутну форму, менша сторона прямокутника рівна стороні квадрата на валу, друга сторона прямокутника рівна сумі сторони квадрата і максимального ексцентриситету, отвір прямокутника зміщений відносно центру зовнішньої циліндричної поверхні ексцентрика паралельно більшій стороні прямокутника на максимальну величину ексцентриситету, в валу, на МІСЦІ встановлення ексцентрика, виконані два СПІВВІСНІ циліндричні отвори перпендикулярні ВІСІ вала і паралельні граням квадрата, в отворах встановлені штовхані, виконані в формі циліндрів, які своїми торцями ВІДПОВІДНО спряжені з меншими сторонами Недоліком такого регульованого ексцентрика є неможливість його використання в 00 00 о 47088 прямокутного отвору, розміщеного в ексцентрику, а другими торцями - з внутрішнім ексцентриком, закріпленим на стержні, який встановлений в осьовому отворі вала з можливістю повороту і фіксування його відносно вала, що забезпечую зміну величини подачі робочої рідини насосом від нульової до максимальної Регульований ексцентрик схематично зображений на фіг 1, поздовжній розріз, на фіг 2 переріз А-А на фіг 1 Регульований ексцентрик складається з вада і із осьовим ступінчастим отвором в ньому, на валу і встановлений ексцентрик 2, вал 1 в МІСЦІ встановлення ексцентрика 2 має квадратну форму з величиною сторони квадрата не меншою діаметра вала і, внутрішній отвір ексцентрика 2 має прямокутну форму і зміщений відносно центру зовнішньої циліндричної поверхні 3 ексцентрика 2 на величину максимального ексцентриситету L, менша сторона прямокутного отвору рівна стороні квадрата на валу І, більша сторона прямокутника рівна сумі сторони квадрата і максимального ексцентриситету, в осьовому отворі вада 1 встановлений стержень 4, на одному КІНЦІ ЯКОГО закріплений внутрішній ексцентрик 5, в ваду І, на МІСЦІ встановлення ексцентрика 2, виконані два СПІВВІСНІ циліндричні отвори перпендикулярні ВІСІ вала І і паралельні граням квадрата, в СПІВВІСНИХ отворах вставлені штовхачі 6, виконані в формі циліндрів, які своїми торцями ВІДПОВІДНО контактують з меншими сторонами прямокутника, розміщеного в ексцентрику 2, а другими - з внутрішнім ексцентриком 5, на другому КІНЦІ стержня 4 на призматичній шпонці 7 встановлень конічна півмуфта 8, рухома в осьовому напрямі, друга конічна півмуфта 9 закріплена болтами 10 на валу І, з півмуфтою 9 з'єднана болтами II кришка 12 з осьовим отвором, через який проходить ступиця півмуфти 8, між кришкою 12 і півмуфтою 8 встановлена тирільчаста пружина 13, яка КОНІЧНІ півмуфти 8 і 9 прижимає одну до другої, на ступиці півмуфти 8 встановлений диск 14, в ступицях півмуфти 8 і диска 14 виконані отвори, в яких закріплена вісь 15, на якій встановлений важіль 16 з кулачком 17, в валу 1 виконані два СПІВВІСНІ отвори, в яких встановлений штифт 18 і на валу І встановлене кільце 19, яке фіксує штифт їй від осьового переміщення, із штифтом 18 контактує торцем стержень 4, в ступицях півмуфти 8 і диска 14 виконані пази, в які входить важіль 16 Працює регульований ексцентрик слідуючим чином При обертанні вала 1 обертається ексцентрик 2, також обертаються всі ІНШІ деталі, закріплені на валу 1 Для зміни величини ексцентриситету важіль 16 повертається навколо ВІСІ 15, кулачек 17 впирається в терець стержня 4 і проходить роз'єднання півмуфт 8 і 9 Повертаючи диск 14 і стержень 4, на якому закріплений внутрішній ексцентрик 5, переміщуємо штовхачі 6, змінюючи величину ексцентриситету Величина ексцентриситету контролюється по мітках, нанесених на диску 14 і кришці 12 Таким чином регульований ексцентрик забезпечує об'ємне регулювання подачі робочої рідини від нульової де максимальної величини 17 в їй а ФІГ. 1 47088 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
