Регульований пластинчастий насос дворазової дії

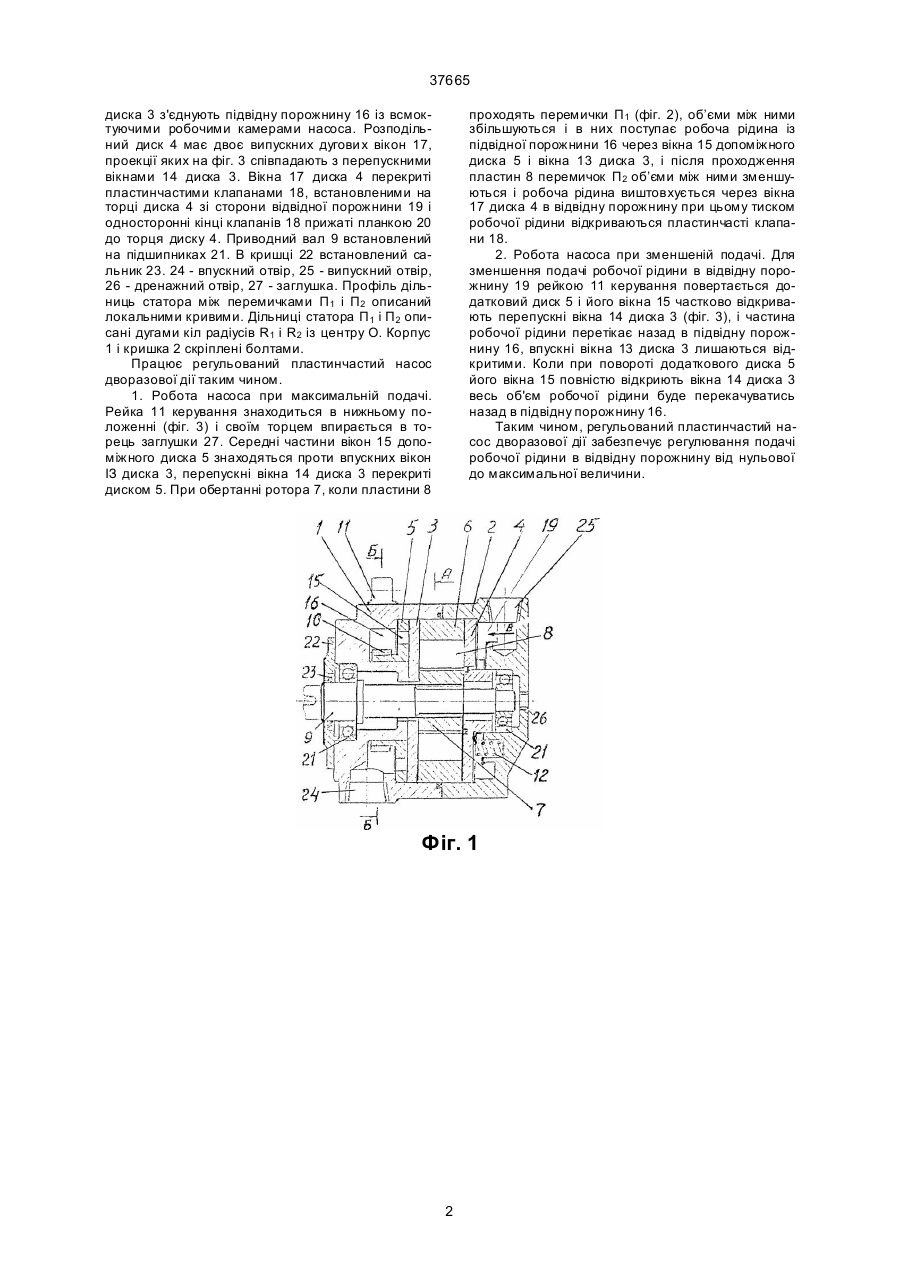

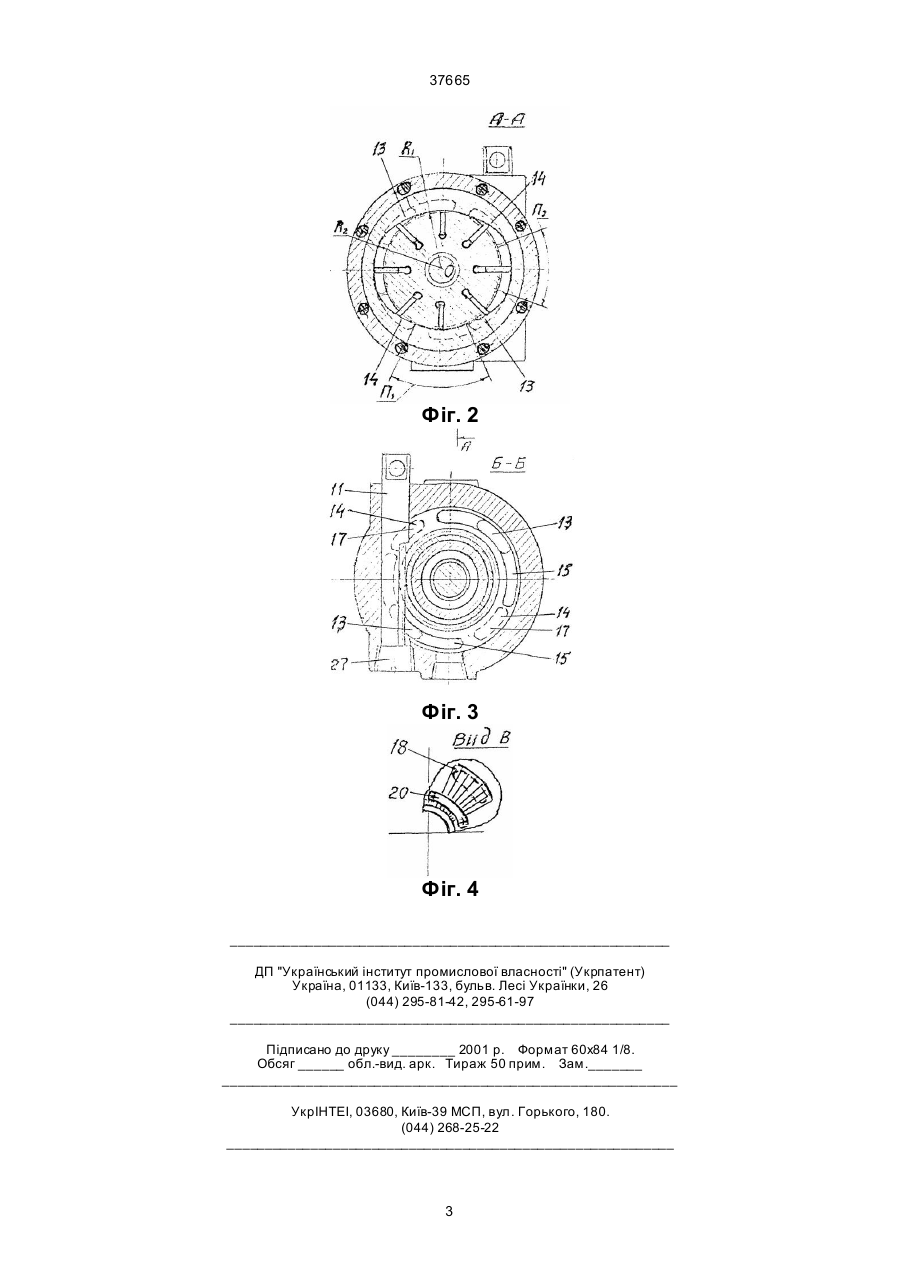

Регульований пластинчастий насос дворазової дії складається, що з корпусу і кришки, в розточках яких розміщені статор, ротор з пластинами, розподільні диски, які підтискаються в осьовому напрямі пружинами, ротор за допомогою шліців з'єднаний з привідним валом, який встановлений 37665 диска 3 з'єднують підвідну порожнину 16 із всмоктуючими робочими камерами насоса. Розподільний диск 4 має двоє випускних дугови х вікон 17, проекції яких на фіг. 3 співпадають з перепускними вікнами 14 диска 3. Вікна 17 диска 4 перекриті пластинчастими клапанами 18, встановленими на торці диска 4 зі сторони відвідної порожнини 19 і односторонні кінці клапанів 18 прижаті планкою 20 до торця диску 4. Приводний вал 9 встановлений на підшипниках 21. В кришці 22 встановлений сальник 23. 24 - впускний отвір, 25 - випускний отвір, 26 - дренажний отвір, 27 - заглушка. Профіль дільниць статора між перемичками П 1 і П 2 описаний локальними кривими. Дільниці статора П 1 і П 2 описані дугами кіл радіусів R1 і R2 із центру О. Корпус 1 і кришка 2 скріплені болтами. Працює регульований пластинчастий насос дворазової дії таким чином. 1. Робота насоса при максимальній подачі. Рейка 11 керування знаходиться в нижньому положенні (фіг. 3) і своїм торцем впирається в торець заглушки 27. Середні частини вікон 15 допоміжного диска 5 знаходяться проти впускних вікон ІЗ диска 3, перепускні вікна 14 диска 3 перекриті диском 5. При обертанні ротора 7, коли пластини 8 проходять перемички П 1 (фіг. 2), об’єми між ними збільшуються і в них поступає робоча рідина із підвідної порожнини 16 через вікна 15 допоміжного диска 5 і вікна 13 диска 3, і після проходження пластин 8 перемичок П 2 об’єми між ними зменшуються і робоча рідина виштовхується через вікна 17 диска 4 в відвідну порожнину при цьому тиском робочої рідини відкриваються пластинчасті клапани 18. 2. Робота насоса при зменшеній подачі. Для зменшення подачі робочої рідини в відвідну порожнину 19 рейкою 11 керування повертається додатковий диск 5 і його вікна 15 частково відкривають перепускні вікна 14 диска 3 (фіг. 3), і частина робочої рідини перетікає назад в підвідну порожнину 16, впускні вікна 13 диска 3 лишаються відкритими. Коли при повороті додаткового диска 5 його вікна 15 повністю відкриють вікна 14 диска 3 весь об'єм робочої рідини буде перекачуватись назад в підвідну порожнину 16. Таким чином, регульований пластинчастий насос дворазової дії забезпечує регулювання подачі робочої рідини в відвідну порожнину від нульової до максимальної величини. Фіг. 1 2 37665 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
