Оптичний довгочасний запам’ятовуючий пристрій

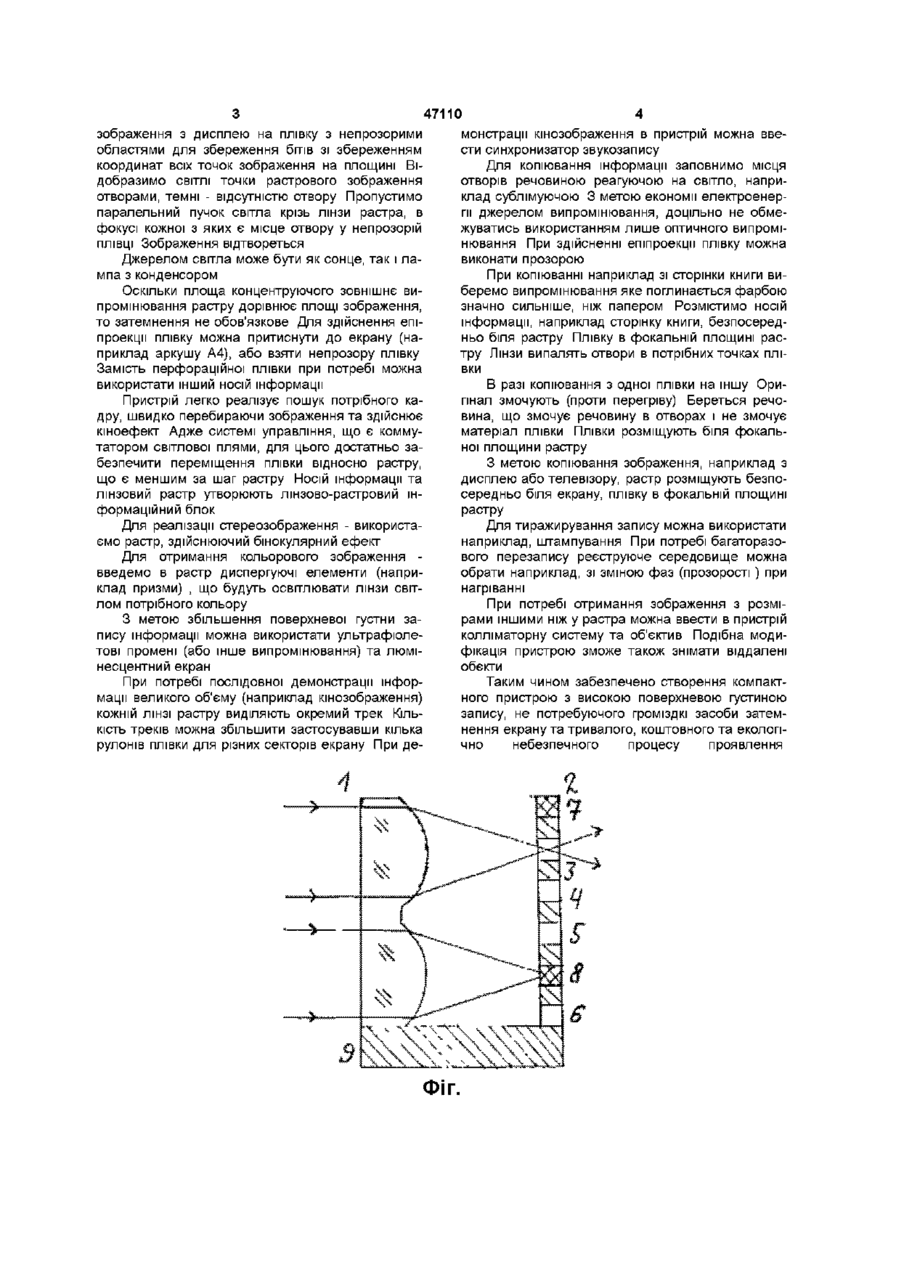

1 Оптичний довгочасний запам'ятовуючий пристрій, який містить носій інформації, систему управління та лінзовий растр, який відрізняється тим, що лінзовий растр виконаний з кроками по двох вимірах, кратних розмірам області зберігання біта на носи інформації з міжобласними Винахід відноситься до галузей оптичних пристроїв накопичення інформації та оптичних растрових приладів Відомий довгочасний фотоскопічний запам'ятовуючий пристрій, що має коммутатор світньої плями, лінзово-растровий інформаційний блок (а с СРСР 260926 опубл 06 011970 МПК1 G11C11/42 бюл № 14) Але система коштовна, громіздка, споживає плівку яка потребує тривалого та екологічно шкідливого проявлення Низька поверхнева густина запису інформації обмежується розміром зерен фотоемульсії Потрібні громіздкі засоби затемнення екрану Найбільш близький по технічній суті є оптичний довгочасний запам'ятовуючий пристрій, що має носій інформації, систему управління та лінзовий растр (а с СРСР 137700 МПК1 G11C17/00 бюл № 8, 1961 р) Але в нього низькою є поверхнева густина запису (оскільки вона обмежується розміром зерен фотоемульсії) Потрібні громіздкі засоби затемнення екрану (оскільки світло зовнішнього джерела не створює, а псує зображення) Потрібна плівка з коштовною, екологічно небезпечною та складною для проявлення фотоемульсією (оскільки запис ведеться в аналоговій формі) Через використання електронно-променевої трубки пристрій є громіздким В основу винаходу поставлено задачу створення оптичного довгочасного запам'ятовуючого пристрою в якому шляхом виконання лінзового ра проміжками, а самі лінзи - з розмірами світлової плями порядку розмірів області зберігання біта 2 Пристрій за п 1, який відрізняється тим, що використовують растр, що створює бінокулярний ефект 3 Пристрій за п 1, який відрізняється тим, що містить синхронізатор звукозапису 4 Пристрій за п 1, який відрізняється тим, що містить джерело неоптичного випромінювання та люмінесцентний екран 5 Пристрій за п 1, який відрізняється тим, що містить коліматорну систему та об'єктив стру з шагами по двох вимірах кратними розміру області зберігання біта на носи інформації ' з міжобласними проміжками, а самих лінз з розмірами світлової плями порядку розміру області зберігання біта, отримати можливість використовувати не лише аналоговий, а й дискретний носій інформації і за рахунок цього забезпечити створення компактного пристрою з високою поверхневою густиною запису, не потребуючого громіздкі засоби затемнення екрану та тривалого, коштовного та екологічно небезпечного процесу проявлення Поставлена задача вирішується тим, що в оптичному довгочасному запам'ятовуючому пристрої, який містить носій інформації, систему управління та лінзовий растр, згідно винаходу лінзовий растр виконано з шагами по двох вимірах, кратними розміру області зберігання біта на носи інформації з міжобласними проміжками, а самі лінзи з розмірами світлової плями порядку розміру області зберігання біта На фіг зображено оптичну схему роботи пристрою, де 1 - лінзовий растр, 2 - носій інформації (плівка з зображенням), З, 4, 5, 6 - отвори зі світлими точками зображення, 7, 8 - з темними точками зображення, 9 - система управління (позиціювання плівки) Розглянемо для прикладу використання перфораційної плівки як носія інформації Скопіюємо 47110 зображення з дисплею на плівку з непрозорими областями для збереження бітів зі збереженням координат всіх точок зображення на площині Відобразимо СВІТЛІ точки растрового зображення отворами, темні - відсутністю отвору Пропустимо паралельний пучок світла крізь лінзи растра, в фокусі кожної з яких є місце отвору у непрозорій ПЛІВЦІ Зображення відтвореться Джерелом світла може бути як сонце, так і лампа з конденсором Оскільки площа концентруючого зовнішнє випромінювання растру дорівнює площі зображення, то затемнення не обов'язкове Для здійснення епіпроекцм плівку можна притиснути до екрану (наприклад аркушу А4), або взяти непрозору плівку Замість перфораційної плівки при потребі можна використати інший носій інформації Пристрій легко реалізує пошук потрібного кадру, швидко перебираючи зображення та здійснює кіноефект Адже системі управління, що є коммутатором світлової плями, для цього достатньо забезпечити переміщення плівки відносно растру, що є меншим за шаг растру Носій інформації та лінзовий растр утворюють лінзово-растровий інформаційний блок Для реалізації стереозображення - використаємо растр, здійснюючий бінокулярний ефект Для отримання кольорового зображення введемо в растр диспергуючі елементи (наприклад призми) , що будуть освітлювати лінзи світлом потрібного кольору З метою збільшення поверхневої густни запису інформації можна використати ультрафіолетові промені (або інше випромінювання) та люмінесцентний екран При потребі послідовної демонстрації інформації великого об'єму (наприклад кінозображення) кожній ЛІНЗІ растру виділяють окремий трек КІЛЬКІСТЬ треків можна збільшити застосувавши кілька рулонів плівки для різних секторів екрану При де монстрації кінозображення в пристрій можна ввести синхронизатор звукозапису Для копіювання інформації заповнимо місця отворів речовиною реагуючою на світло, наприклад сублімуючою 3 метою економії електроенергії джерелом випромінювання, доцільно не обмежуватись використанням лише оптичного випромінювання При здійсненні епіпроекцм плівку можна виконати прозорою При копіюванні наприклад зі сторінки книги виберемо випромінювання яке поглинається фарбою значно сильніше, ніж папером Розмістимо носій інформації, наприклад сторінку книги, безпосередньо біля растру Плівку в фокальній площині растру Лінзи випалять отвори в потрібних точках плівки В разі копіювання з одної плівки на іншу Оригінал змочують (проти перегріву) Береться речовина, що змочує речовину в отворах і не змочує матеріал плівки Плівки розміщують біля фокальної площини растру З метою копіювання зображення, наприклад з дисплею або телевізору, растр розміщують безпосередньо біля екрану, плівку в фокальній площині растру Для тиражирування запису можна використати наприклад, штампування При потребі багаторазового перезапису реєструюче середовище можна обрати наприклад, зі зміною фаз (прозорості ) при нагріванні При потребі отримання зображення з розмірами іншими ніж у растра можна ввести в пристрій колліматорну систему та об'єктив Подібна модифікація пристрою зможе також знімати віддалені обєкти Таким чином забезпечено створення компактного пристрою з високою поверхневою густиною запису, не потребуючого громіздкі засоби затемнення екрану та тривалого, коштовного та екологічно небезпечного процесу проявлення Фіг. 47110 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
