Пристрій керування для блокованих розеток

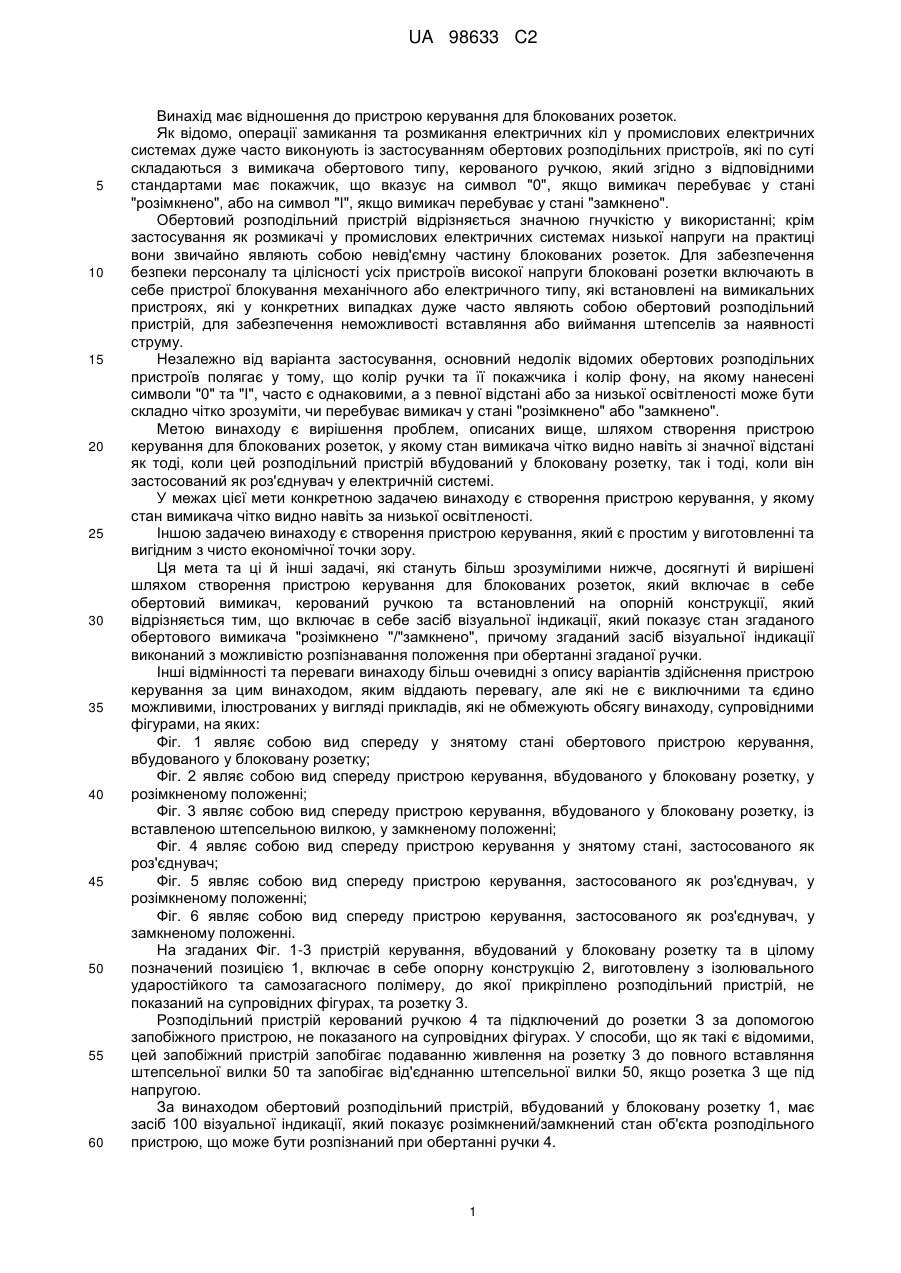

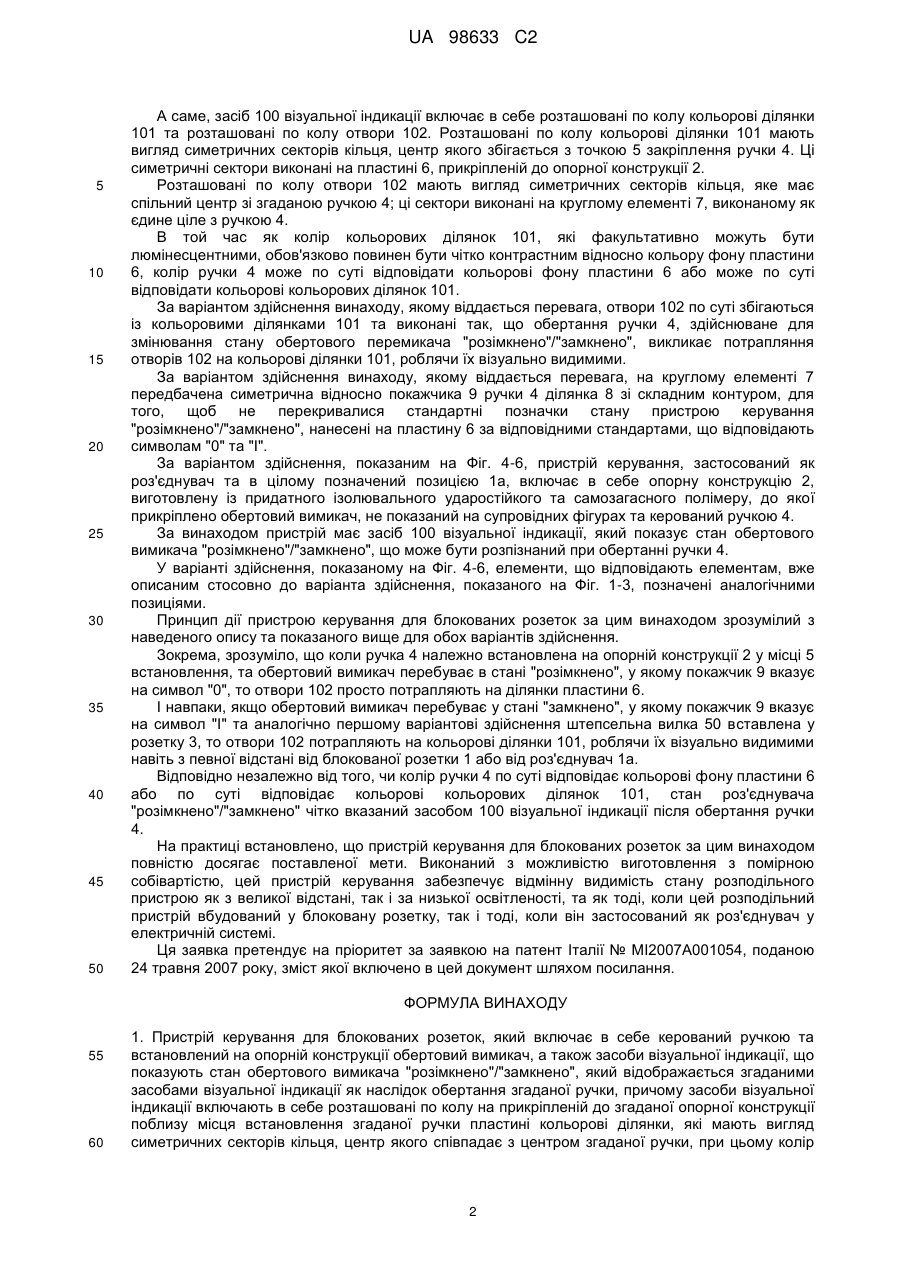

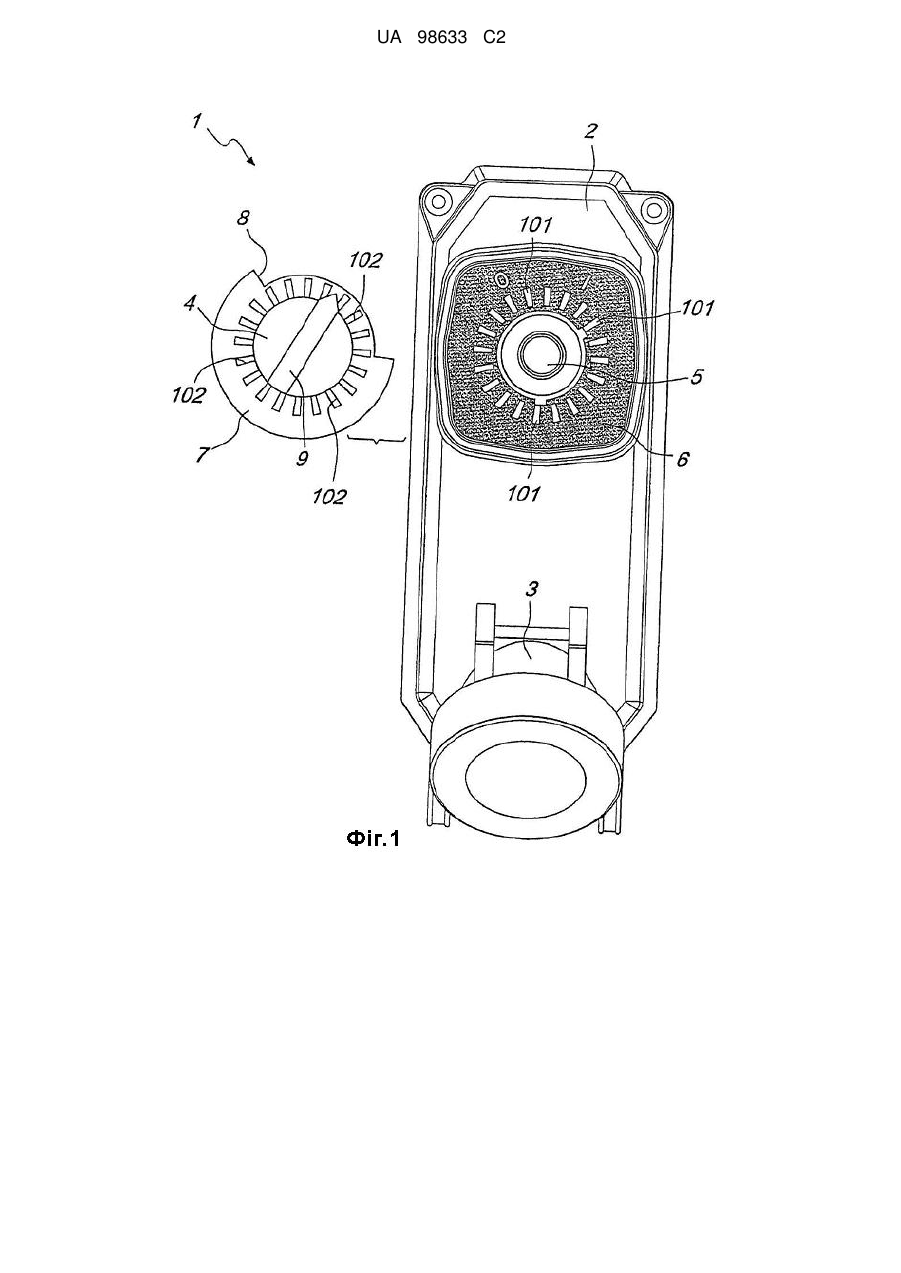

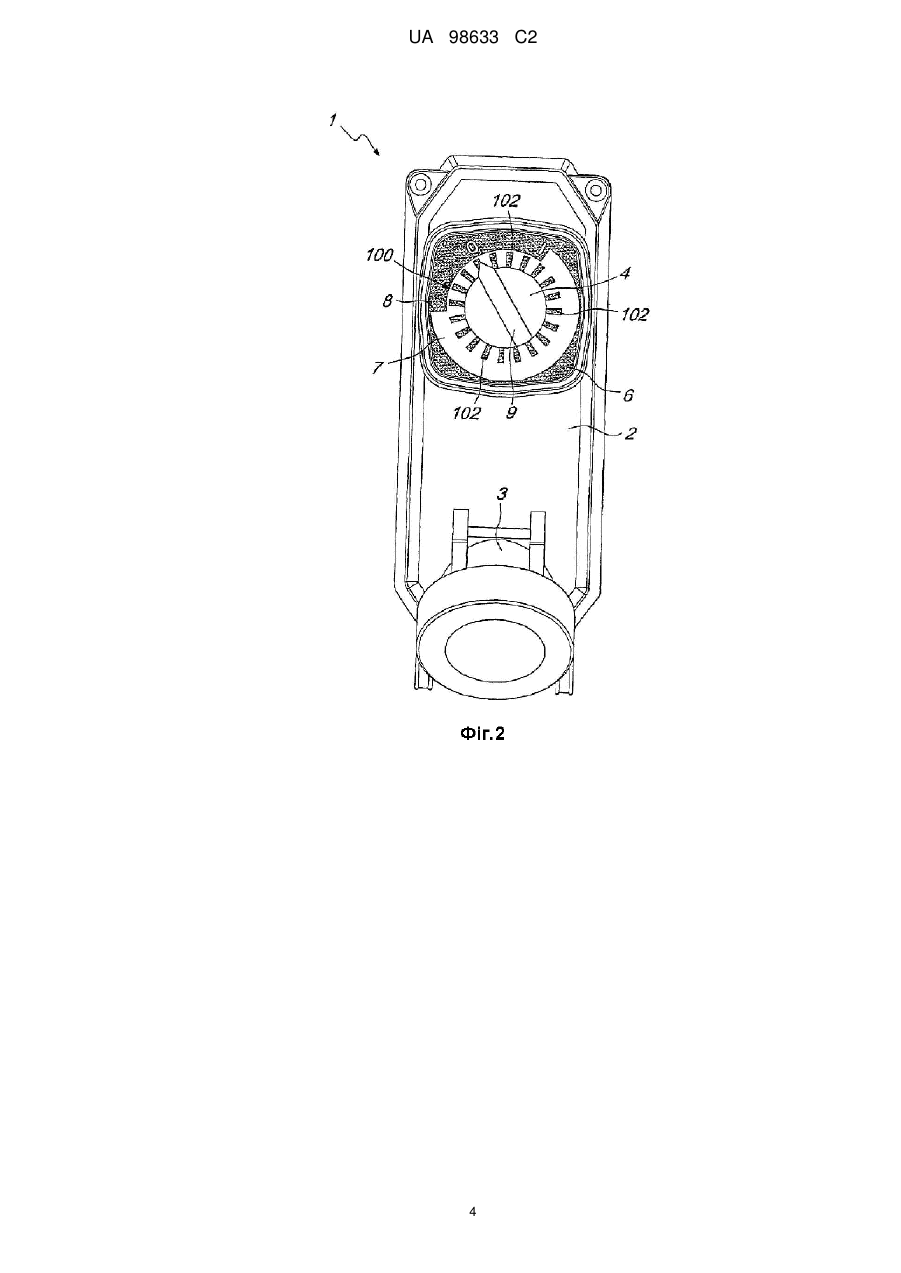

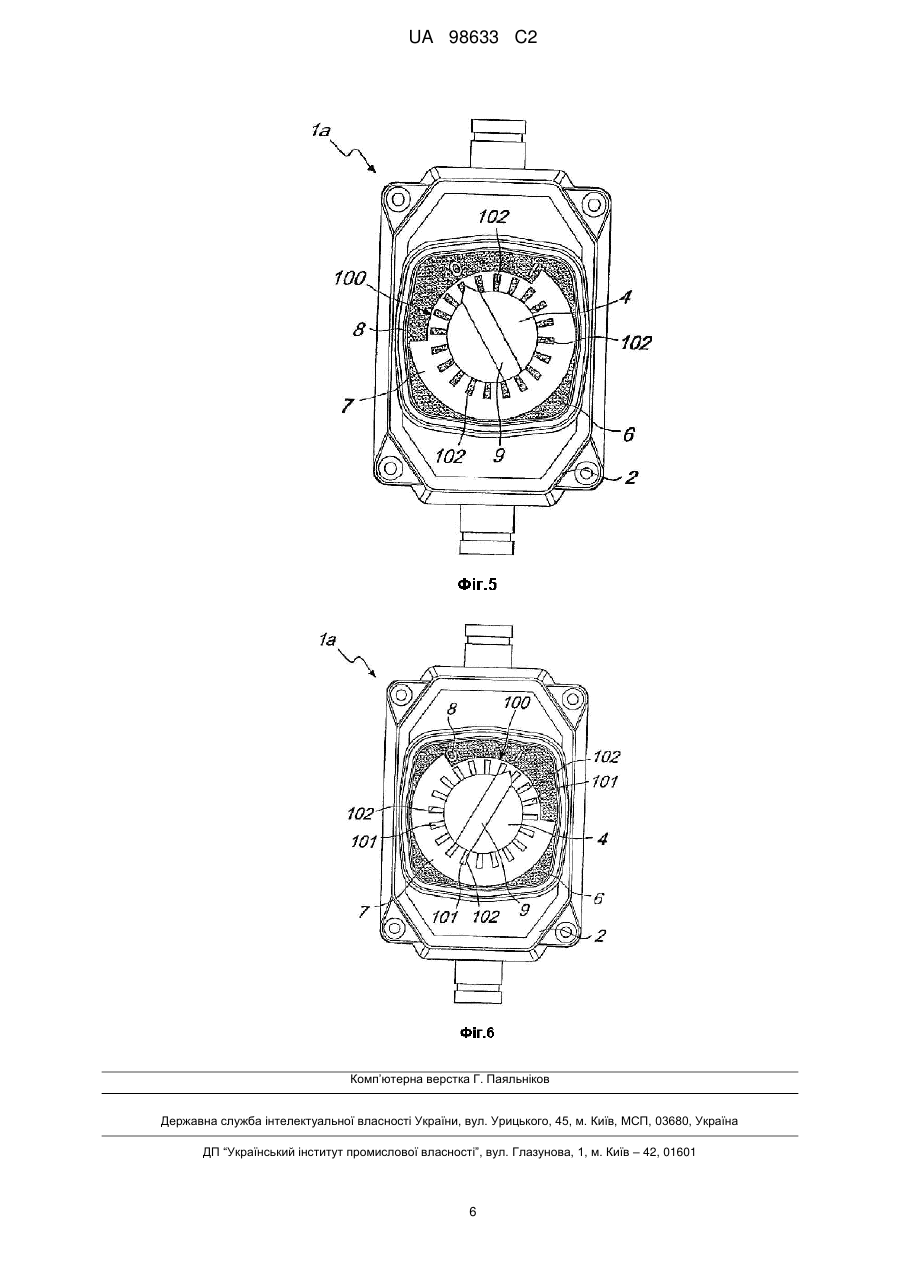

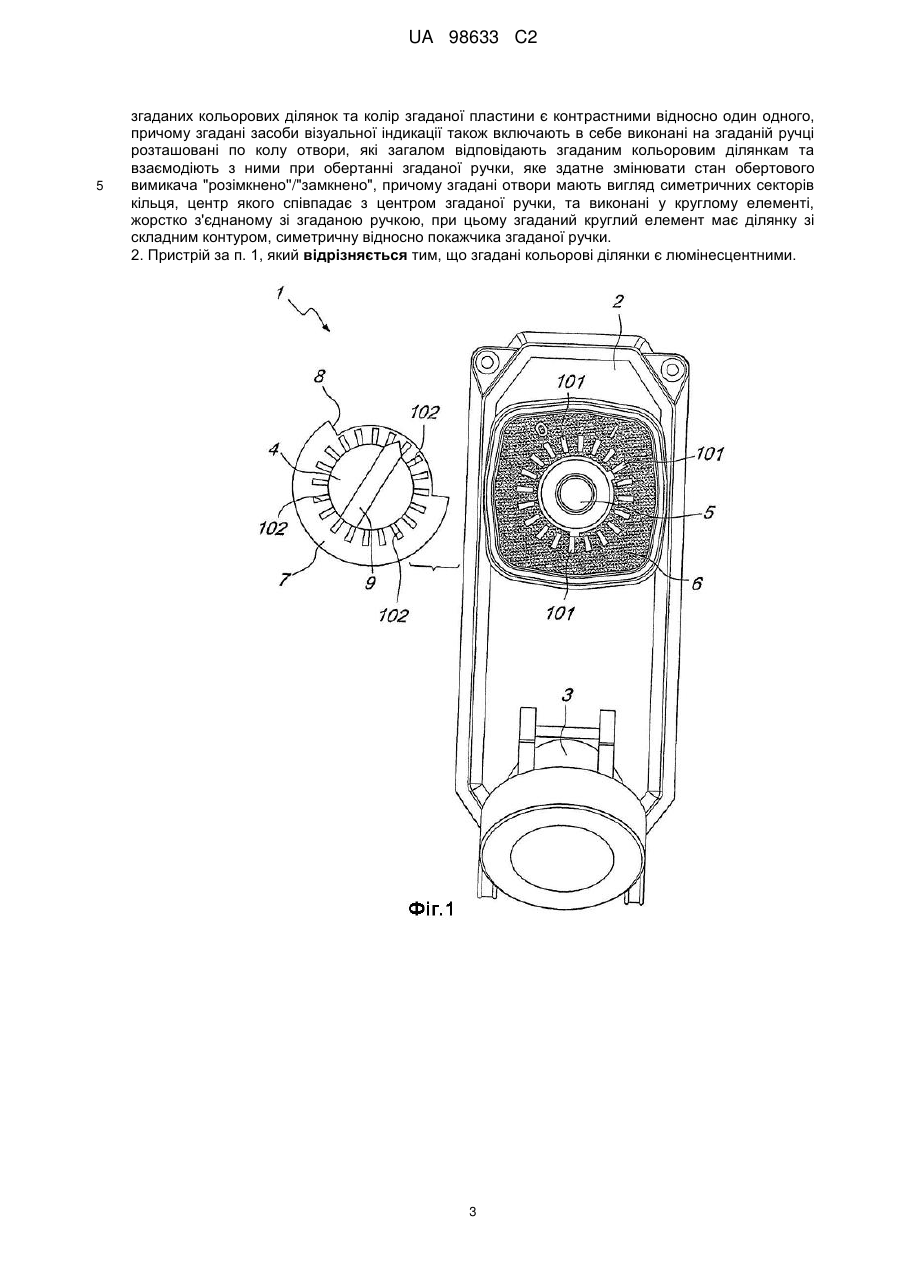

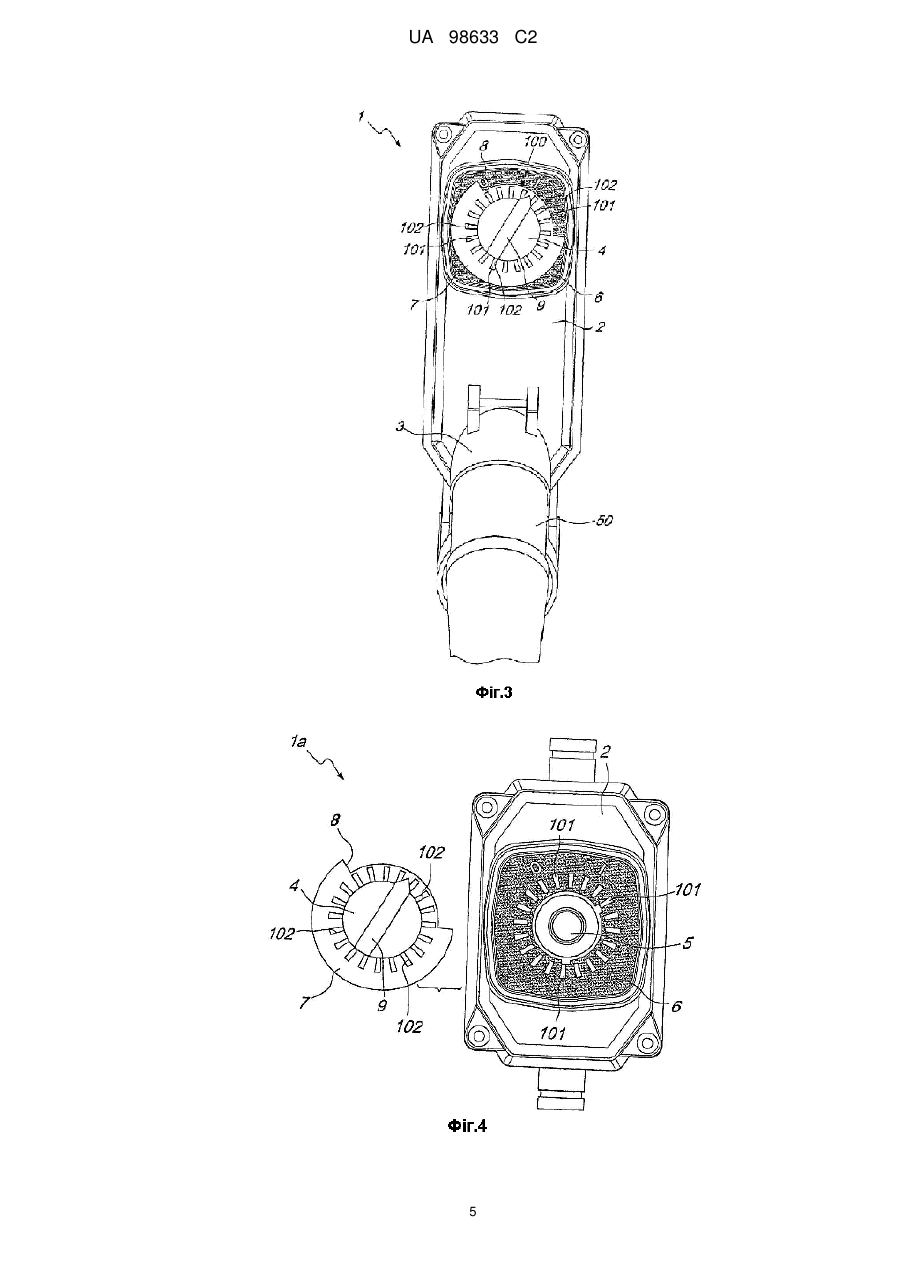

Реферат: Пристрій керування для блокованих розеток включає в себе обертовий вимикач, керований ручкою та встановлений на опорній конструкції. Цей пристрій керування має засіб візуальної індикації, який показує розімкнений/замкнений стан обертового вимикача при обертанні ручки. UA 98633 C2 (12) UA 98633 C2 UA 98633 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до пристрою керування для блокованих розеток. Як відомо, операції замикання та розмикання електричних кіл у промислових електричних системах дуже часто виконують із застосуванням обертових розподільних пристроїв, які по суті складаються з вимикача обертового типу, керованого ручкою, який згідно з відповідними стандартами має покажчик, що вказує на символ "0", якщо вимикач перебуває у стані "розімкнено", або на символ "І", якщо вимикач перебуває у стані "замкнено". Обертовий розподільний пристрій відрізняється значною гнучкістю у використанні; крім застосування як розмикачі у промислових електричних системах низької напруги на практиці вони звичайно являють собою невід'ємну частину блокованих розеток. Для забезпечення безпеки персоналу та цілісності усіх пристроїв високої напруги блоковані розетки включають в себе пристрої блокування механічного або електричного типу, які встановлені на вимикальних пристроях, які у конкретних випадках дуже часто являють собою обертовий розподільний пристрій, для забезпечення неможливості вставляння або виймання штепселів за наявності струму. Незалежно від варіанта застосування, основний недолік відомих обертових розподільних пристроїв полягає у тому, що колір ручки та її покажчика і колір фону, на якому нанесені символи "0" та "І", часто є однаковими, а з певної відстані або за низької освітленості може бути складно чітко зрозуміти, чи перебуває вимикач у стані "розімкнено" або "замкнено". Метою винаходу є вирішення проблем, описаних вище, шляхом створення пристрою керування для блокованих розеток, у якому стан вимикача чітко видно навіть зі значної відстані як тоді, коли цей розподільний пристрій вбудований у блоковану розетку, так і тоді, коли він застосований як роз'єднувач у електричній системі. У межах цієї мети конкретною задачею винаходу є створення пристрою керування, у якому стан вимикача чітко видно навіть за низької освітленості. Іншою задачею винаходу є створення пристрою керування, який є простим у виготовленні та вигідним з чисто економічної точки зору. Ця мета та ці й інші задачі, які стануть більш зрозумілими нижче, досягнуті й вирішені шляхом створення пристрою керування для блокованих розеток, який включає в себе обертовий вимикач, керований ручкою та встановлений на опорній конструкції, який відрізняється тим, що включає в себе засіб візуальної індикації, який показує стан згаданого обертового вимикача "розімкнено "/"замкнено", причому згаданий засіб візуальної індикації виконаний з можливістю розпізнавання положення при обертанні згаданої ручки. Інші відмінності та переваги винаходу більш очевидні з опису варіантів здійснення пристрою керування за цим винаходом, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладів, які не обмежують обсягу винаходу, супровідними фігурами, на яких: Фіг. 1 являє собою вид спереду у знятому стані обертового пристрою керування, вбудованого у блоковану розетку; Фіг. 2 являє собою вид спереду пристрою керування, вбудованого у блоковану розетку, у розімкненому положенні; Фіг. 3 являє собою вид спереду пристрою керування, вбудованого у блоковану розетку, із вставленою штепсельною вилкою, у замкненому положенні; Фіг. 4 являє собою вид спереду пристрою керування у знятому стані, застосованого як роз'єднувач; Фіг. 5 являє собою вид спереду пристрою керування, застосованого як роз'єднувач, у розімкненому положенні; Фіг. 6 являє собою вид спереду пристрою керування, застосованого як роз'єднувач, у замкненому положенні. На згаданих Фіг. 1-3 пристрій керування, вбудований у блоковану розетку та в цілому позначений позицією 1, включає в себе опорну конструкцію 2, виготовлену з ізолювального ударостійкого та самозагасного полімеру, до якої прикріплено розподільний пристрій, не показаний на супровідних фігурах, та розетку 3. Розподільний пристрій керований ручкою 4 та підключений до розетки З за допомогою запобіжного пристрою, не показаного на супровідних фігурах. У способи, що як такі є відомими, цей запобіжний пристрій запобігає подаванню живлення на розетку 3 до повного вставляння штепсельної вилки 50 та запобігає від'єднанню штепсельної вилки 50, якщо розетка 3 ще під напругою. За винаходом обертовий розподільний пристрій, вбудований у блоковану розетку 1, має засіб 100 візуальної індикації, який показує розімкнений/замкнений стан об'єкта розподільного пристрою, що може бути розпізнаний при обертанні ручки 4. 1 UA 98633 C2 5 10 15 20 25 30 35 40 45 50 А саме, засіб 100 візуальної індикації включає в себе розташовані по колу кольорові ділянки 101 та розташовані по колу отвори 102. Розташовані по колу кольорові ділянки 101 мають вигляд симетричних секторів кільця, центр якого збігається з точкою 5 закріплення ручки 4. Ці симетричні сектори виконані на пластині 6, прикріпленій до опорної конструкції 2. Розташовані по колу отвори 102 мають вигляд симетричних секторів кільця, яке має спільний центр зі згаданою ручкою 4; ці сектори виконані на круглому елементі 7, виконаному як єдине ціле з ручкою 4. В той час як колір кольорових ділянок 101, які факультативно можуть бути люмінесцентними, обов'язково повинен бути чітко контрастним відносно кольору фону пластини 6, колір ручки 4 може по суті відповідати кольорові фону пластини 6 або може по суті відповідати кольорові кольорових ділянок 101. За варіантом здійснення винаходу, якому віддається перевага, отвори 102 по суті збігаються із кольоровими ділянками 101 та виконані так, що обертання ручки 4, здійснюване для змінювання стану обертового перемикача "розімкнено"/"замкнено", викликає потрапляння отворів 102 на кольорові ділянки 101, роблячи їх візуально видимими. За варіантом здійснення винаходу, якому віддається перевага, на круглому елементі 7 передбачена симетрична відносно покажчика 9 ручки 4 ділянка 8 зі складним контуром, для того, щоб не перекривалися стандартні позначки стану пристрою керування "розімкнено"/"замкнено", нанесені на пластину 6 за відповідними стандартами, що відповідають символам "0" та "І". За варіантом здійснення, показаним на Фіг. 4-6, пристрій керування, застосований як роз'єднувач та в цілому позначений позицією 1а, включає в себе опорну конструкцію 2, виготовлену із придатного ізолювального ударостійкого та самозагасного полімеру, до якої прикріплено обертовий вимикач, не показаний на супровідних фігурах та керований ручкою 4. За винаходом пристрій має засіб 100 візуальної індикації, який показує стан обертового вимикача "розімкнено"/"замкнено", що може бути розпізнаний при обертанні ручки 4. У варіанті здійснення, показаному на Фіг. 4-6, елементи, що відповідають елементам, вже описаним стосовно до варіанта здійснення, показаного на Фіг. 1-3, позначені аналогічними позиціями. Принцип дії пристрою керування для блокованих розеток за цим винаходом зрозумілий з наведеного опису та показаного вище для обох варіантів здійснення. Зокрема, зрозуміло, що коли ручка 4 належно встановлена на опорній конструкції 2 у місці 5 встановлення, та обертовий вимикач перебуває в стані "розімкнено", у якому покажчик 9 вказує на символ "0", то отвори 102 просто потрапляють на ділянки пластини 6. І навпаки, якщо обертовий вимикач перебуває у стані "замкнено", у якому покажчик 9 вказує на символ "І" та аналогічно першому варіантові здійснення штепсельна вилка 50 вставлена у розетку 3, то отвори 102 потрапляють на кольорові ділянки 101, роблячи їх візуально видимими навіть з певної відстані від блокованої розетки 1 або від роз'єднувач 1а. Відповідно незалежно від того, чи колір ручки 4 по суті відповідає кольорові фону пластини 6 або по суті відповідає кольорові кольорових ділянок 101, стан роз'єднувача "розімкнено"/"замкнено" чітко вказаний засобом 100 візуальної індикації після обертання ручки 4. На практиці встановлено, що пристрій керування для блокованих розеток за цим винаходом повністю досягає поставленої мети. Виконаний з можливістю виготовлення з помірною собівартістю, цей пристрій керування забезпечує відмінну видимість стану розподільного пристрою як з великої відстані, так і за низької освітленості, та як тоді, коли цей розподільний пристрій вбудований у блоковану розетку, так і тоді, коли він застосований як роз'єднувач у електричній системі. Ця заявка претендує на пріоритет за заявкою на патент Італії № МІ2007А001054, поданою 24 травня 2007 року, зміст якої включено в цей документ шляхом посилання. ФОРМУЛА ВИНАХОДУ 55 60 1. Пристрій керування для блокованих розеток, який включає в себе керований ручкою та встановлений на опорній конструкції обертовий вимикач, а також засоби візуальної індикації, що показують стан обертового вимикача "розімкнено"/"замкнено", який відображається згаданими засобами візуальної індикації як наслідок обертання згаданої ручки, причому засоби візуальної індикації включають в себе розташовані по колу на прикріпленій до згаданої опорної конструкції поблизу місця встановлення згаданої ручки пластині кольорові ділянки, які мають вигляд симетричних секторів кільця, центр якого співпадає з центром згаданої ручки, при цьому колір 2 UA 98633 C2 5 згаданих кольорових ділянок та колір згаданої пластини є контрастними відносно один одного, причому згадані засоби візуальної індикації також включають в себе виконані на згаданій ручці розташовані по колу отвори, які загалом відповідають згаданим кольоровим ділянкам та взаємодіють з ними при обертанні згаданої ручки, яке здатне змінювати стан обертового вимикача "розімкнено''/"замкнено", причому згадані отвори мають вигляд симетричних секторів кільця, центр якого співпадає з центром згаданої ручки, та виконані у круглому елементі, жорстко з'єднаному зі згаданою ручкою, при цьому згаданий круглий елемент має ділянку зі складним контуром, симетричну відносно покажчика згаданої ручки. 2. Пристрій за п. 1, який відрізняється тим, що згадані кольорові ділянки є люмінесцентними. 3 UA 98633 C2 4 UA 98633 C2 5 UA 98633 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
