Спосіб десульфурації чавуну

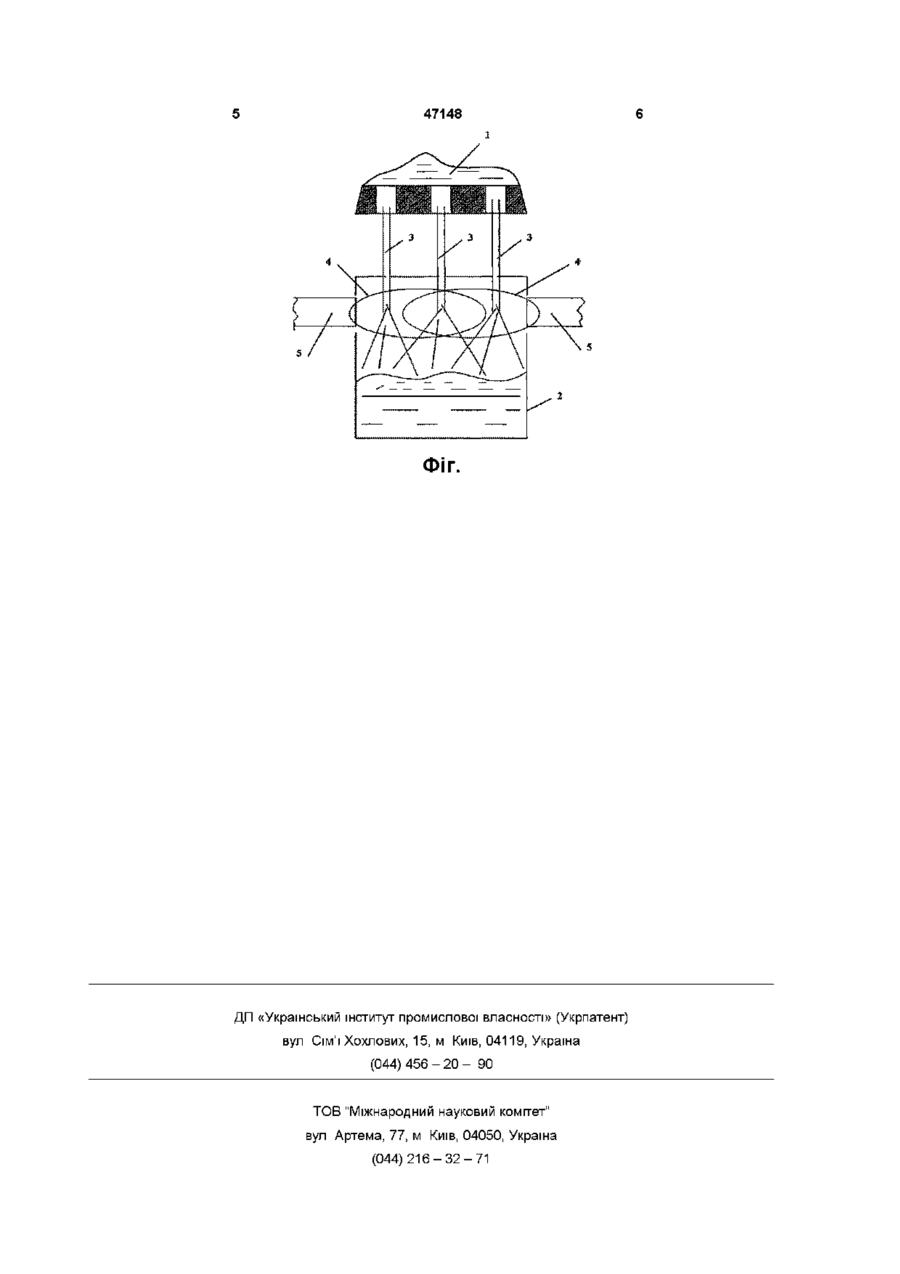

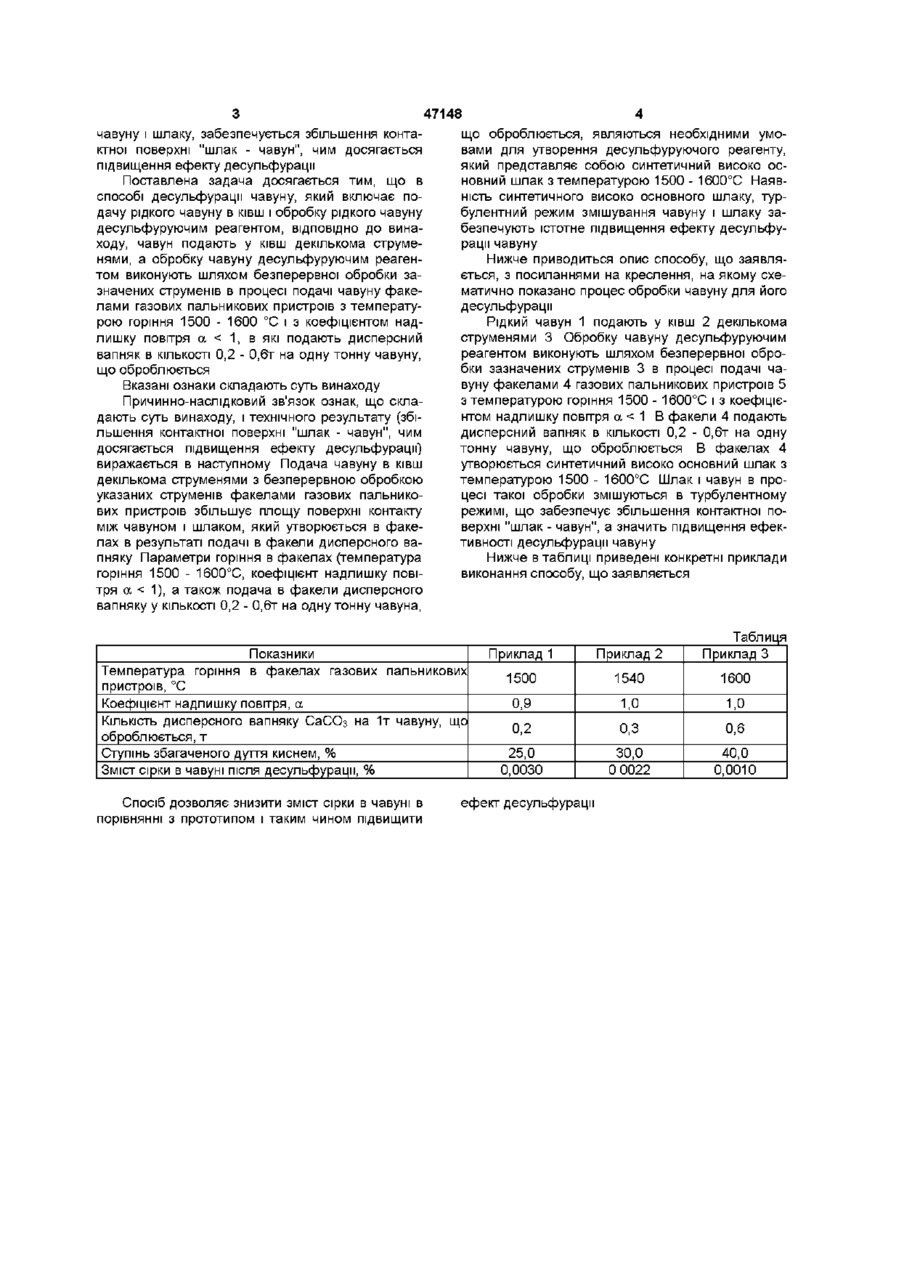

Спосіб десульфурацм чавуну, що включає подачу рідкого чавуну в ківш і обробку рідкого чавуну десульфуруючим реагентом, який відрізняється тим, що чавун подають у ківш декількома струменями, а обробку чавуну десульфуруючим реагентом виконують шляхом безперервної обробки зазначених струменів в процесі подачі чавуну факелами газових пальникових пристроїв з температурою горіння 1500 -1600 °С і з коефіцієнтом надлишку повітря а < 1 , в які подають дисперсний вапняк в КІЛЬКОСТІ 0,2 - 0,6 т на одну тонну чавуну, що оброблюється Винахід відноситься до галузі чорної металурги, до способів одержання рідкого чавуну, а саме до способів його десульфурацм Відомий спосіб десульфурацм чавуну (авторське свідоцтво СРСР № 182747, МКВ С 21 С 1/02, пріоритет 9 06 66 ), який виконують у конверторі з пристосуванням для подачі чавуну, з горловиною для подачі шлаку, в яку вставлений тигель з перфорованим дном і приєднаний жолоб для подачі шлаку В нижній частині конвертора установлена фурма для подачі кисню або газокисневої суміші Шлак по спеціальному жолобу подають в тигель після чого його подають в конвертор тонкими струменями назустріч висхідному потоку кисню, який подають через фурму Потім шлак продувають газокисневою сумішшю для нагрівання і подальшої десульфурацм шлаку, а струмінь чавуну з великої висоти подають в конвертор на шлак Падаючи на шлак, чавун перемішується з шлаком мішування чавуну і шлаку в конверторі Як прототип вибраний спосіб десульфурацм чавуну перед конвертерною плавкою (патент Російської Федерації № 2074563, МКВ С 21 С 1/02, пріоритет 27 02 97), який виконують у заливальному ковші конвертора з отвором для заливання чавуну і подачі десульфуруючого реагенту В якості десульфуруючого реагенту використовують синтетичний шлак наступного складу, в мас % Са - 52 - 56, АІ2О3 - 37 - 42 Mg + Si 2 = 0,3, Fe = 1, Ті 2,0 - 4,5м Шлак подають у заливальний ківш конвертора перед заливанням чавуну Шлак подають в КІЛЬКОСТІ 20 - 30кг шлаку на одну тону чавуну Після ЧОГО В КІВШ подають чавун і витримують чавун в ковші з шлаком протягом 2 - Юхв Загальними ознаками прототипу і способу, що заявляється, являються подача рідкого чавуну в ківш і обробка рідкого чавуну десульфуруючим реагентом Використання в якості десульфуруючого реагенту синтетичного високо основного шлаку сприяє підвищенню ефекту десульфурацм Однак при заливанні чавуну на попередньо залитий шлак процес десульфурацм, як і по аналогу, проходить при низькій контактній поверхні "шлак - чавун" внаслідок низької активності перемішування чавуну і шлаку в ковші, що приводить до зниження ефекту десульфурацм В основу винаходу поставлена задача удосконалення способу десульфурацм чавуну, у якому, за рахунок технологічних особливостей подачі Загальними ознаками указаного рішення і способу, що заявляється, являються подача рідкого чавуну в ківш і обробка рідкого чавуну десульфуруючим реагентом Даний спосіб не дозволяє істотно підвищити ефективність десульфурацм чавуну, тому що процес проходить при низькій контактній поверхні "шлак - чавун" внаслідок низької активності перемішування чавуну і шлаку в конверторі Даний спосіб не дозволяє істотно підвищити ефективність десульфурацм чавуну, тому що процес проходить при низькій контактній поверхні "шлак - чавун" внаслідок низької активності пере 00 47148 чавуну і шлаку, забезпечується збільшення контактної поверхні "шлак - чавун", чим досягається підвищення ефекту десульфурацм Поставлена задача досягається тим, що в способі десульфурацм чавуну, який включає подачу рідкого чавуну в ківш і обробку рідкого чавуну десульфуруючим реагентом, ВІДПОВІДНО ДО винаходу, чавун подають у ківш декількома струменями, а обробку чавуну десульфуруючим реагентом виконують шляхом безперервної обробки зазначених струменів в процесі подачі чавуну факелами газових пальникових пристроїв з температурою горіння 1500 - 1600 °С і з коефіцієнтом надлишку повітря а < 1, в які подають дисперсний вапняк в КІЛЬКОСТІ 0,2 - 0,6т на одну тонну чавуну, що оброблюється Вказані ознаки складають суть винаходу Причинно-наслідковий зв'язок ознак, що складають суть винаходу, і технічного результату (збільшення контактної поверхні "шлак - чавун", чим досягається підвищення ефекту десульфурації) виражається в наступному Подача чавуну в ківш декількома струменями з безперервною обробкою указаних струменів факелами газових пальникових пристроїв збільшує площу поверхні контакту між чавуном і шлаком, який утворюється в факелах в результаті подачі в факели дисперсного вапняку Параметри горіння в факелах (температура горіння 1500 - 1600°С, коефіцієнт надлишку повітря а < 1), а також подача в факели дисперсного вапняку у КІЛЬКОСТІ 0,2 - 0,6т на одну тонну чавуна, що оброблюється, являються необхідними умовами для утворення десульфуруючого реагенту, який представляє собою синтетичний високо основний шлак з температурою 1500 - 1600°С Наявність синтетичного високо основного шлаку, турбулентний режим змішування чавуну і шлаку забезпечують істотне підвищення ефекту десульфурацм чавуну Нижче приводиться опис способу, що заявляється, з посиланнями на креслення, на якому схематично показано процес обробки чавуну для його десульфурації Рідкий чавун 1 подають у ківш 2 декількома струменями 3 Обробку чавуну десульфуруючим реагентом виконують шляхом безперервної обробки зазначених струменів 3 в процесі подачі чавуну факелами 4 газових пальникових пристроїв 5 з температурою горіння 1500 - 1600°С і з коефіцієнтом надлишку повітря а < 1 В факели 4 подають дисперсний вапняк в КІЛЬКОСТІ 0,2 - 0,6т на одну тонну чавуну, що оброблюється В факелах 4 утворюється синтетичний високо основний шлак з температурою 1500 - 1600°С Шлак і чавун в процесі такої обробки змішуються в турбулентному режимі, що забезпечує збільшення контактної поверхні "шлак - чавун", а значить підвищення ефективності десульфурації чавуну Нижче в таблиці приведені конкретні приклади виконання способу, що заявляється Показники Температура горіння в факелах газових пальникових пристроїв, °С Коефіцієнт надлишку повітря, а КІЛЬКІСТЬ дисперсного вапняку СаСОз на 1т чавуну, що оброблюється, т Ступінь збагаченого дуття киснем, % Зміст сірки в чавуні після десульфурацм, % Спосіб дозволяє знизити зміст сірки в чавуні в порівнянні з прототипом і таким чином підвищити Таблиця Приклад 3 Приклад 1 Приклад 2 1500 1540 1600 0,9 1,0 1,0 0,2 0,3 0,6 25,0 0,0030 30,0 0 0022 40,0 0,0010 ефект десульфурації 47148 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
