Спосіб обробки рідкого доменного чавуну першої плавки для мелючих тіл

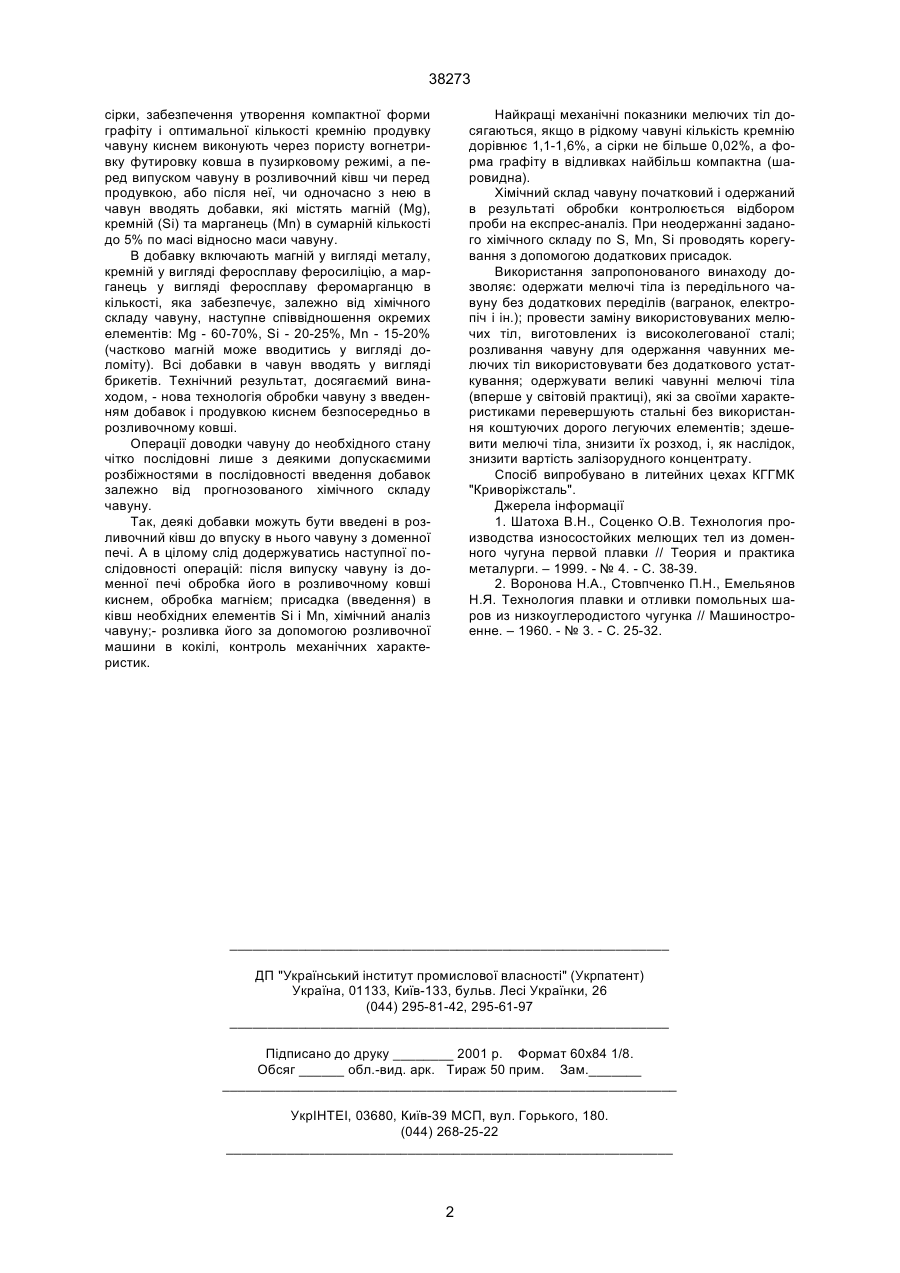

1. Спосіб обробки рідкого доменного чавуну першої плавки для мелючих тiл шляхом продувки його киснем і введенням добавок, який відрізняється тим, що чавун обробляють після випуску його із доменної печі в розливочному ковші, продувку киснем виконують через пористу вогнетривку футеровку ковша в пузирковому режимі, а перед випуском чавуну в розливочний ківш чи перед 38273 сiрки, забезпечення утворення компактної форми графiту і оптимальної кiлькостi кремнiю продувку чавуну киснем виконують через пористу вогнетривку футировку ковша в пузирковому режимi, а перед випуском чавуну в розливочний кiвш чи перед продувкою, або пiсля неї, чи одночасно з нею в чавун вводять добавки, якi мiстять магнiй (Мg), кремнiй (Si) та марганець (Мn) в сумарнiй кiлькостi до 5% по масi вiдносно маси чавуну. В добавку включають магнiй у виглядi металу, кремнiй у виглядi феросплаву феросилiцiю, а марганець у виглядi феросплаву феромарганцю в кiлькостi, яка забезпечує, залежно вiд хiмiчного складу чавуну, наступне спiввiдношення окремих елементiв: Мg - 60-70%, Si - 20-25%, Mn - 15-20% (частково магнiй може вводитись у виглядi доломiту). Всi добавки в чавун вводять у виглядi брикетiв. Технiчний результат, досягаємий винаходом, - нова технологiя обробки чавуну з введенням добавок і продувкою киснем безпосередньо в розливочному ковшi. Операцiї доводки чавуну до необхiдного стану чiтко послiдовнi лише з деякими допускаємими розбiжностями в послiдовностi введення добавок залежно вiд прогнозованого хiмiчного складу чавуну. Так, деякi добавки можуть бути введенi в розливочний кiвш до впуску в нього чавуну з доменної печi. А в цiлому слiд додержуватись наступної послiдовностi операцiй: пiсля випуску чавуну із доменної печi обробка його в розливочному ковші киснем, обробка магнiєм; присадка (введення) в кiвш необхiдних елементiв Si і Мn, хiмiчний аналiз чавуну;- розливка його за допомогою розливочної машини в кокілi, контроль механiчних характеристик. Найкращi механiчнi показники мелючих тiл досягаються, якщо в рiдкому чавунi кiлькiсть кремнiю дорiвнює 1,1-1,6%, а сiрки не бiльше 0,02%, а форма графiту в вiдливках найбiльш компактна (шаровидна). Хiмiчний склад чавуну початковий і одержаний в результатi обробки контролюється вiдбором проби на експрес-аналiз. При неодержаннi заданого хiмiчного складу по S, Mn, Si проводять корегування з допомогою додаткових присадок. Використання запропонованого винаходу дозволяє: одержати мелючi тiла із передiльного чавуну без додаткових передiлiв (вагранок, електропіч i ін.); провести замiну використовуваних мелючих тiл, виготовлених із високолегованої сталi; розливання чавуну для одержання чавунних мелючих тiл використовувати без додаткового устаткування; одержувати великi чавуннi мелючi тiла (вперше у свiтовiй практицi), якi за своїми характеристиками перевершують стальнi без використання коштуючих дорого легуючих елементiв; здешевити мелючi тiла, знизити їх розход, i, як наслiдок, знизити вартiсть залiзорудного концентрату. Спосiб випробувано в литейних цехах КГГМК "Криворіжсталь". Джерела iнформацiї 1. Шатоха В.Н., Соценко О.В. Технология производства износостойких мелющих тел из доменного чугуна первой плавки // Теория и практика металурги. – 1999. - № 4. - С. 38-39. 2. Воронова Н.А., Стовпченко П.Н., Емельянов Н.Я. Технология плавки и отливки помольных шаров из низкоуглеродистого чугунка // Машиностроенне. – 1960. - № 3. - С. 25-32. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
