Електронно-ігрова система з фіскалізацією розрахунків

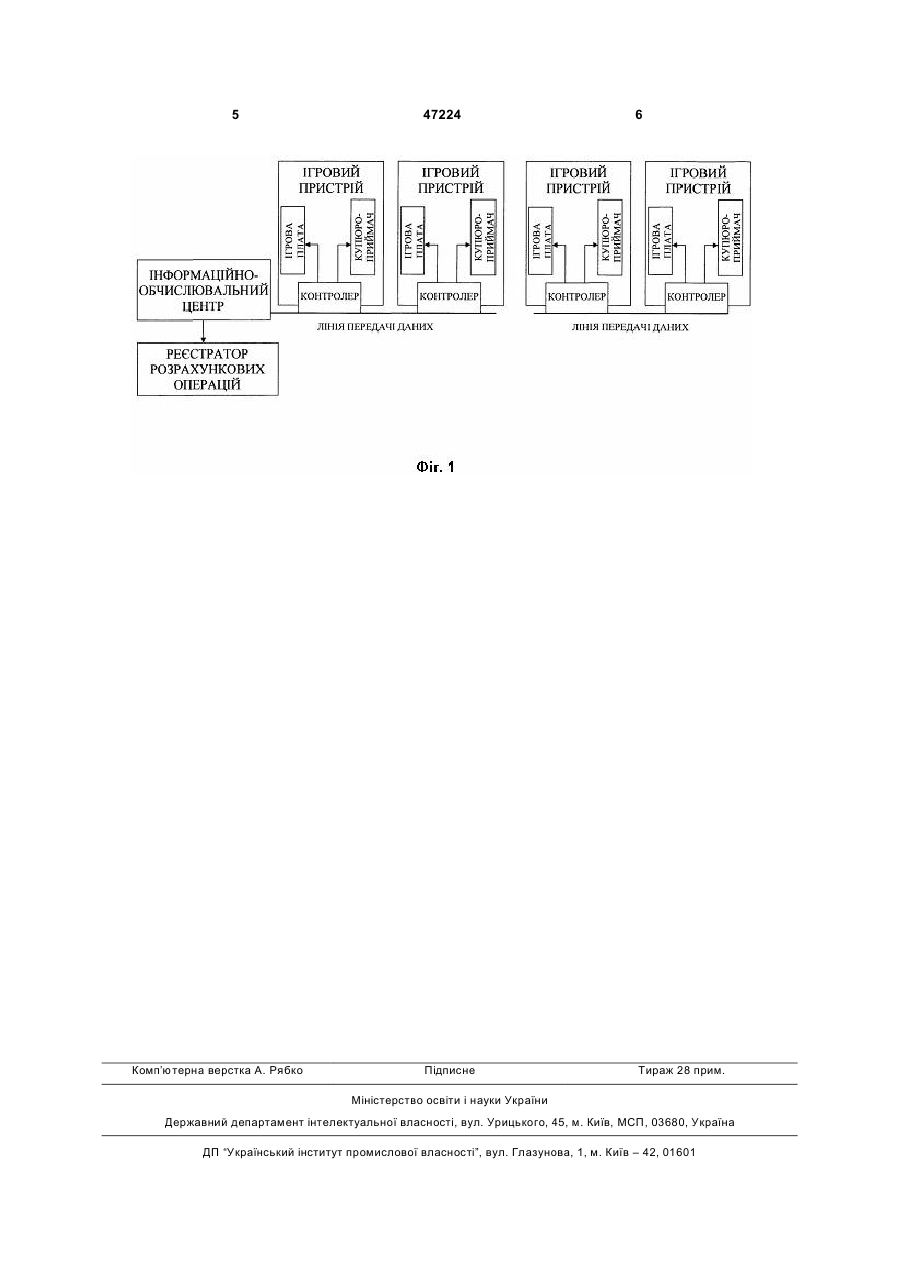

1. Електронно-ігрова система з фіскалізацією розрахунків, яка складається з інформаційнообчислювального центру, засобів передачі інформаційних сигналів, ігрових пристроїв, обладнаних контролерами, що містять порт вводу-виводу інформаційних сигналів для зв'язку з інформаційнообчислювальним центром і блок енергонезалежної пам'яті, яка відрізняється тим, що додатково містить дистанційно зв'язаний з інформаційно 3 містять порт вводу-виводу інформаційних сигналів для зв'язку з інформаційно-обчислювальним центром і блок енергонезалежної пам'яті, згідно корисної моделі додатково містить дистанційно зв'язаний з інформаційно-розрахунковим центром реєстратор розрахункових операцій, ігрові пристрої додатково містять купюроприймач, а контролери ігрових пристроїв додатково містять блок для зв'язку з периферійним обладнанням ігрового пристрою, а також мікроконтролер, призначений для управління роботою ігрового пристрою й купюроприймача та обробки інформації і обміну даними з інформаційно-обчислювальним центром через лінію передачі даних. При цьому порт вводу/виводу інформаційних виконаний оптоізольованим. Крім того, лінія передачі даних виконана оптоізольованою. Застосування в заявленій корисній моделі реєстратора розрахункових операцій дозволяє проводити розрахункові операції з роздрукуванням фіскальних чеків. Застосування в контролері блоку для зв'язку з периферійним обладнанням ігрового пристрою та мікроконтролеру забезпечує синхронізацію роботи купюроприймача з ігровою платою, обробку інформації і обмін даними з інформаційнообчислювальним центром, блокування купюроприймача та тестовий режим роботи ігрових пристроїв. Виконання порту вводу/виводу інформаційних сигналів оптоізольованим від схеми контролеру виключає протікання блукаючих струмів по сигнальних кабелях, що забезпечує захист та збереження інформації. Виконання лінії передачі даних оптоізольованою захищає від впливу зовнішніх магнітних полів, запобігає виникненню перешкод, що забезпечує захист та збереження інформації. На Фіг.1 зображено структурну схему електронно-ігрової системи, що заявляється. Креслення, що пояснюють корисну модель ніяким чином не обмежують обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Система працює наступним чином. В корпусі кожного з ігрових пристроїв встановлюється контролер, який збирає та аналізує інформаційні сигнали від купюроприймача, передає дані до інформаційно-обчислювального центру, отримує, аналізує та виконує команди від інформаційнообчислювального центру та надсилає інформаційні сигнали до ігрової плати. В результаті забезпечується синхронізоване функціонування купюроприймача, ігрової плати та інформаційнообчислювального центру і здійснюється керування ігровим пристроєм. При внесенні гравцем грошей через купюроприймач, контролер передає про це інформацію в інформаційно-обчислювальний центр, який дає команду реєстратору розрахункових операцій на 47224 4 друкування фіскального чеку. Роздрукований чек містить, зокрема, номер ігрового пристрою, вартість прийнятої купюри, час її прийняття. У разі технічної неможливості передачі інформації до інформаційно-обчислювального центру, контролер дає сигнал про аварію, блокує купюроприймач та відключає ігровий пристрій. Система передбачає тестовий режим роботи контролеру і зміну параметрів настройки, зокрема для перевірки грального пристрою, при цьому ігровий пристрій працює автономно від інформаційно-обчислювального центру. Контролер складається з таких функціональних блоків: - мікроконтролеру, що є центральною частиною контролеру, який здійснює обробку інформаційних сигналів, що надходять від контролеру та передає інформаційні повідомлення до інформаційно-обчислювального центру; - блок для зв'язку з периферійним обладнанням ігрового пристрою, а саме, з ігровою платою і купюроприймачем; - порт вводу/виводу інформації для зв'язку з інформаційно-обчислювальним центром, який може бути виконаним оптоізольованим від іншої схеми контролеру, що виключає протікання блукаючих струмів по сигнальним кабелям; - блок енергонезалежної пам'яті, що призначений для довготривалого зберігання закодованої інформації про купюри, що прийняті купюроприймачем; - блок джерела живлення, що виробляє стабілізаційну напругу живлення для всіх функціональних блоків контролеру, в якому міститься захист від переполюсування вхідної напруги, від перевищення напруги, від короткого замикання в електричному ланцюзі. Для зв'язку контролерів з ігровими автоматами і з купюроприймачами використовуються лінія передачі даних стандарту RS232, TTL та інших стандартів. Для зв'язку контролерів між собою та з інформаційно-обчислювальним центром використовується лінія передачі даних стандарту RS485. При цьому, лінія передачі даних може бути виконана оптоізольованою. Для зв'язку між контролерами, інформаційнообчислювальним центром та периферійним обладнанням ігрових пристроїв використовуються протоколи інформаційного обміну NV7, NV9, GPT, SAS, SSP, Pulse, Binary та інші протоколи інформаційного обміну. В якості реєстратора розрахункових операцій може використовуватися електронний контрольнокасовий реєстратор «МАРИЯ 701». Одержання очікуваного технічного результату та промислова придатність запропонованої корисної моделі підтверджуються при її практичному використанні в залах гральних автоматів. 5 Комп’ютерна верстка А. Рябко 47224 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
