Шків клинопасового варіатора

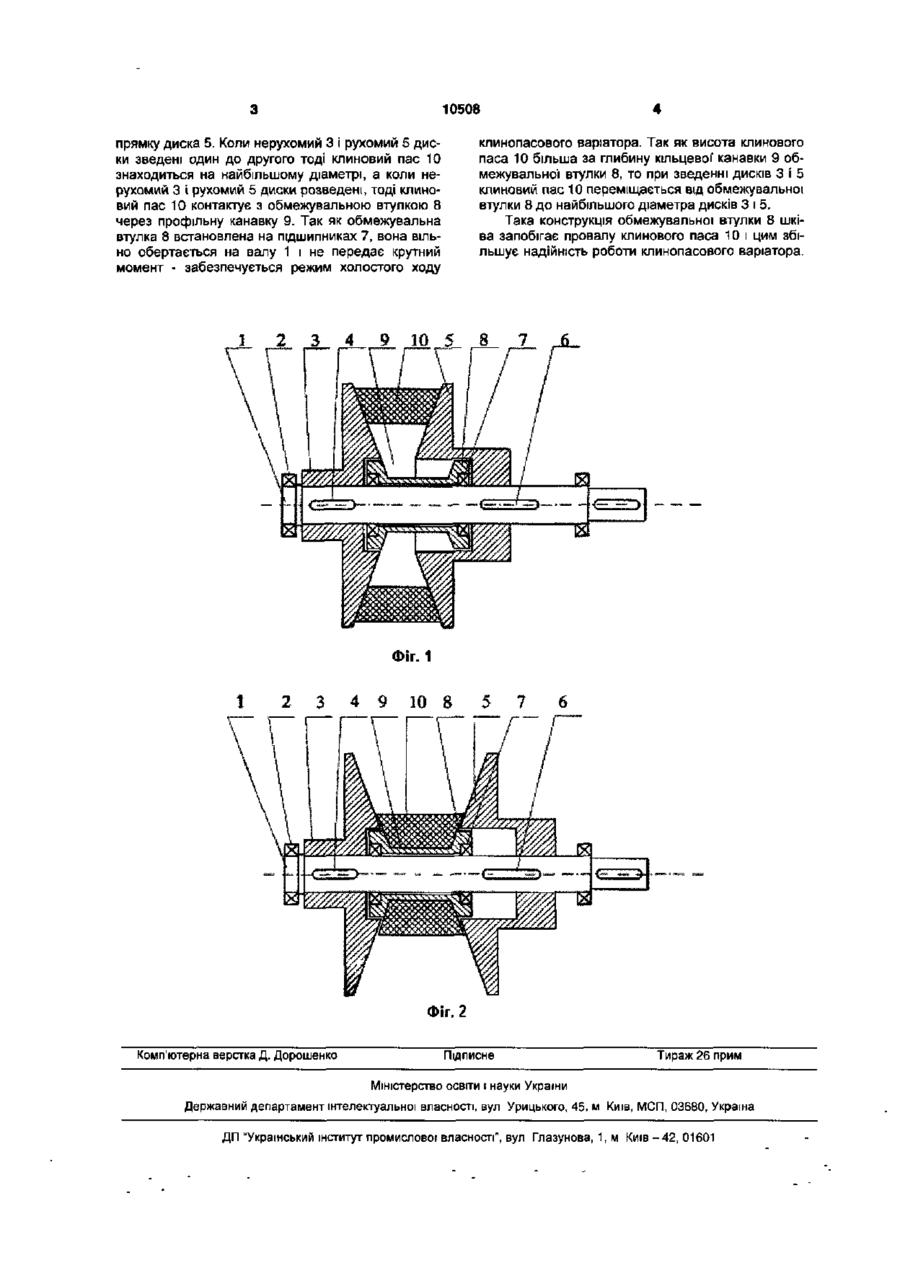

Шків клинопасового варіатора, який містить вал, нерухомий і рухомий в осьовому напрямку диски, обмежувальні втулки, вставлені на підшипниках у диски, який відрізняється тим, що на валу, між нерухомим і рухомим дисками, установлена на підшипниках обмежувальна втулка з кільцевою канавкою на зовнішній поверхні, профіль якої' відповідає профілю клинового паса, а глибина кільцевої канавки складає 0,4...0,5 висоти клинового паса. Корисна модель відноситься до машинобудування і може бути використана у приводах різних машин і механізмів. Відомий шків клинопасового варіатора [див. а. с. СССР №1121657, F16 Н 11/06, 55/56J, який містить вал і розміщені на ньому два диски - один нерухомо, а другий рухомо в осьовому напрямку. Основний недолік такого шківа клинопасового варіатора є те, що він не забезпечує холостого ходу. Відомий шків клинопасового варіатора у безступінчастій силовій передачі для транспортних засобів [див. а. с. СССР №1188412, F16 Н 9/00] найближчий за своєю технічною суттю до запропонованої' корисної моделі, який містить вал і розміщені на ньому два диски - один нерухомо, а другий рухомо в осьовому напрямку, у нерухомому і рухомому дисках встановлені на підшипниках обмежувальні втулки з конусним профілем для паса з можливістю обертання - холостого ходу. Основний недолік такого шківа клинопасового варіатора є те, що при забезпеченні холостого ходу є можливість провалу паса, а це зменшує надійність клинопасового варіатора. Задача корисної' моделі - підвищення надійності клинопасового варіатора за рахунок зміни конструкції' обмежувальних втулок. Поставлена задача вирішується тим, що у відомому шківі клинопасового варіатора, який містить вал, нерухомий і рухомий в осьовому напрямку диски, обмежувальні втулки вставлені на підшипниках у дисках, на валу, між нерухомим і рухомим дисками, установлена на підшипниках обмежувальна втулка з кільцевою канавкою на зовнішній поверхні, профіль якої відповідає профілю клинового паса, а глибина кільцевої канавки складає 0,4...0,5 висоти клинового паса. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показана конструкція шківа клинопасового варіатора, загальний вид, коли рухомий і нерухомий диски зведені, а клиновий пас контактує з дисками по найбільшому діаметру; на Фіг.2 показано те, що на Фіг. 1 - положення, коли нерухомий і рухомий диски розведені, а клиновий пас взаємодіє з обмежувальною втулкою і забезпечує холостий хід клинопасового варіатора. Така конструкція обмежувальної втулки дозволяє здійснювати холостий хід клинопасового варіатора, не допускає провал клинового паса і цим підвищує його надійність. Шків клинопасового варіатора містить вал 1, встановлений на підшипниках 2. На валу 1 встановлений нерухомий диск 3 і з'єднаний з ним, наприклад, шпонкою 4, та рухомий в осьовому напрямку диск 5 і з'єднаний з ним, наприклад, шпонкою 6. Між дисками 3 і 5 на валу 1 на підшипниках 7 встановлена обмежувальна втулка 8 з кільцевою канавкою 9 профіль якої відповідає профілю клинового паса 10, а глибина кільцевої канавки 9 складає 0,4...0,5 висоти клинового паса 10. Шків клинопасового варіатора працює таким чином. Режим роботи клинопасового варіатора змінюється за допомогою рухомого в осьовому на GO О ю о О) 10508 клинопасового варіатора. Так як висота клинового паса 10 більша за глибину кільцевої' канавки 9 обмежувальної втулки 8, то при зведенні дисків 3 і 5 клиновий пас 10 переміщається від обмежувальної втулки 8 до найбільшого діаметра дисків 3 і 5. Така конструкція обмежувальної втулки 8 шківа запобігає провалу клинового паса 10 і цим збільшує надійність роботи клинопасового варіатора. прямку диска 5. Коли нерухомий З і рухомий 5 диски зведені один до другого тоді клиновий пас 10 знаходиться на найбільшому діаметрі, а коли нерухомий 3 і рухомий 5 диски розведені, тоді клиновий пас 10 контактує з обмежувальною втулкою 8 через профільну канавку 9. Так як обмежувальна втулка 8 встановлена на підшипниках 7, вона вільно обертається на валу 1 і не передає крутний момент - забезпечується режим холостого ходу 1 2 3 4 9 10 5 8 7 Фіг. 1 2 3 4 9 5 10 7 6 Фіг. 2 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
