Багатоканальна стаціонарна система контролю токсичних викидів підприємств

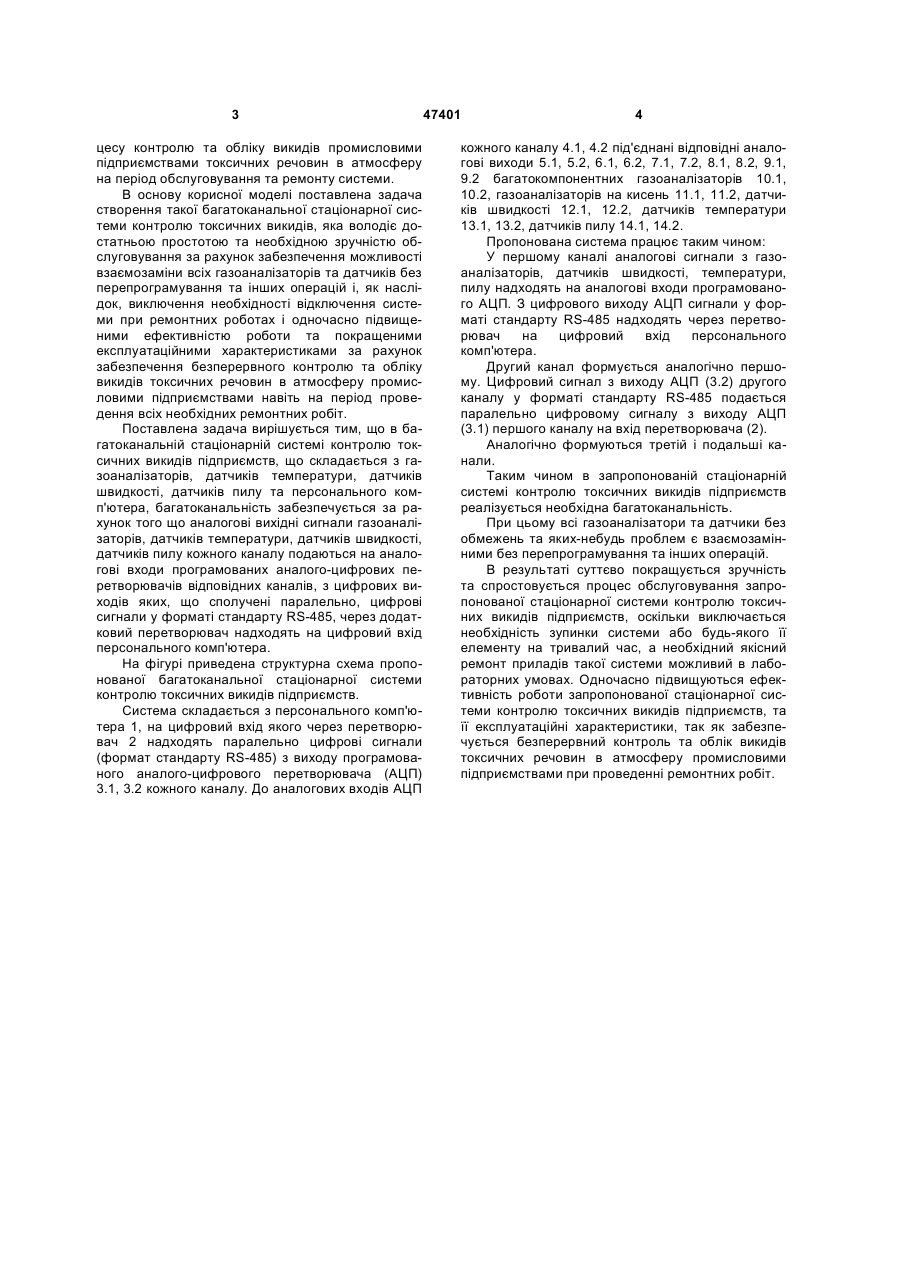

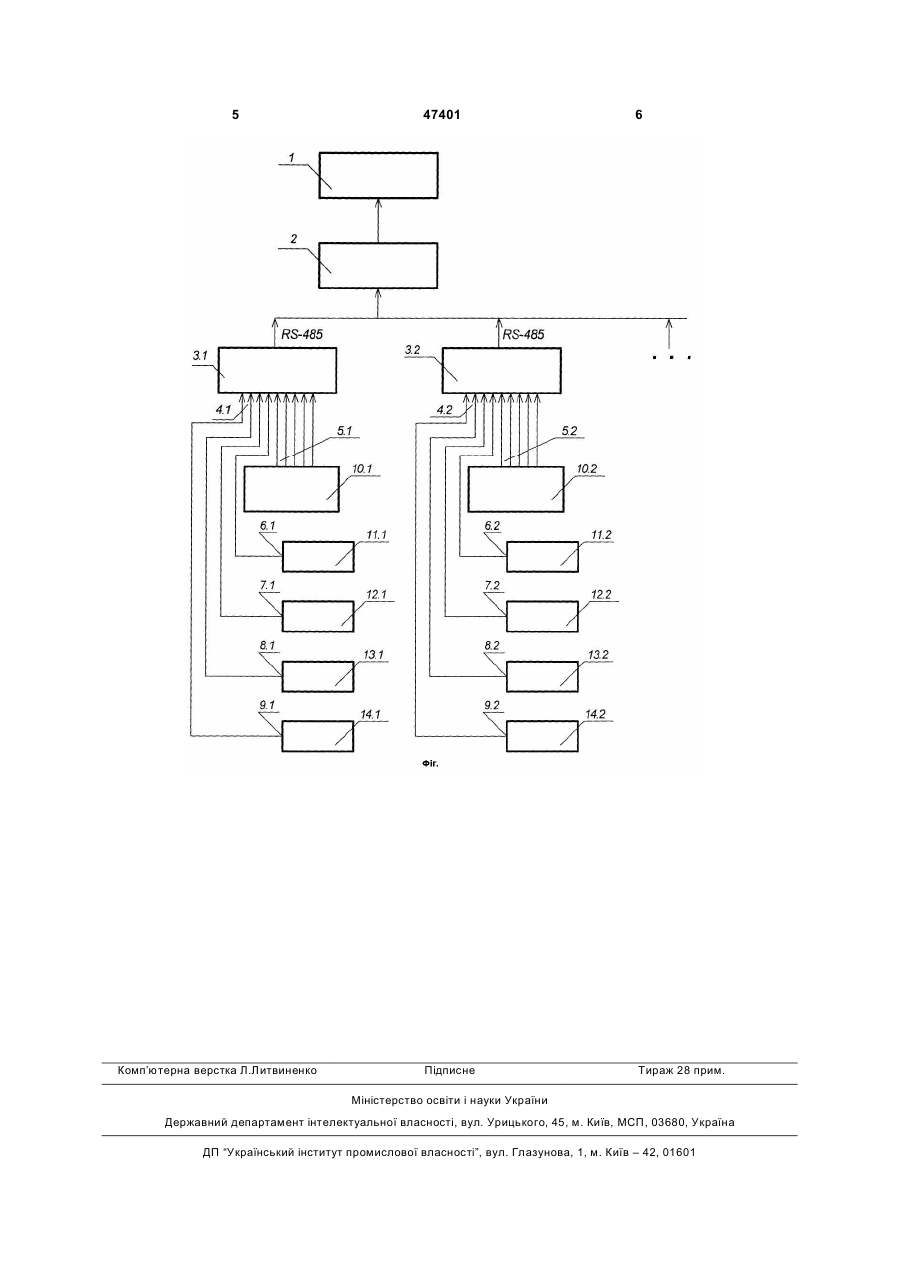

Багатоканальна стаціонарна система контролю токсичних викидів підприємств, що складається 3 цесу контролю та обліку викидів промисловими підприємствами токсичних речовин в атмосферу на період обслуговування та ремонту системи. В основу корисної моделі поставлена задача створення такої багатоканальної стаціонарної системи контролю токсичних викидів, яка володіє достатньою простотою та необхідною зручністю обслуговування за рахунок забезпечення можливості взаємозаміни всіх газоаналізаторів та датчиків без перепрограмування та інших операцій і, як наслідок, виключення необхідності відключення системи при ремонтних роботах і одночасно підвищеними ефективністю роботи та покращеними експлуатаційними характеристиками за рахунок забезпечення безперервного контролю та обліку викидів токсичних речовин в атмосферу промисловими підприємствами навіть на період проведення всіх необхідних ремонтних робіт. Поставлена задача вирішується тим, що в багатоканальній стаціонарній системі контролю токсичних викидів підприємств, що складається з газоаналізаторів, датчиків температури, датчиків швидкості, датчиків пилу та персонального комп'ютера, багатоканальність забезпечується за рахунок того що аналогові вихідні сигнали газоаналізаторів, датчиків температури, датчиків швидкості, датчиків пилу кожного каналу подаються на аналогові входи програмованих аналого-цифрових перетворювачів відповідних каналів, з цифрових виходів яких, що сполучені паралельно, цифрові сигнали у форматі стандарту RS-485, через додатковий перетворювач надходять на цифровий вхід персонального комп'ютера. На фігурі приведена структурна схема пропонованої багатоканальної стаціонарної системи контролю токсичних викидів підприємств. Система складається з персонального комп'ютера 1, на цифровий вхід якого через перетворювач 2 надходять паралельно цифрові сигнали (формат стандарту RS-485) з виходу програмованого аналого-цифрового перетворювача (АЦП) 3.1, 3.2 кожного каналу. До аналогових входів АЦП 47401 4 кожного каналу 4.1, 4.2 під'єднані відповідні аналогові виходи 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 8.1, 8.2, 9.1, 9.2 багатокомпонентних газоаналізаторів 10.1, 10.2, газоаналізаторів на кисень 11.1, 11.2, датчиків швидкості 12.1, 12.2, датчиків температури 13.1, 13.2, датчиків пилу 14.1, 14.2. Пропонована система працює таким чином: У першому каналі аналогові сигнали з газоаналізаторів, датчиків швидкості, температури, пилу надходять на аналогові входи програмованого АЦП. З цифрового виходу АЦП сигнали у форматі стандарту RS-485 надходять через перетворювач на цифровий вхід персонального комп'ютера. Другий канал формується аналогічно першому. Цифровий сигнал з виходу АЦП (3.2) другого каналу у форматі стандарту RS-485 подається паралельно цифровому сигналу з виходу АЦП (3.1) першого каналу на вхід перетворювача (2). Аналогічно формуються третій і подальші канали. Таким чином в запропонованій стаціонарній системі контролю токсичних викидів підприємств реалізується необхідна багатоканальність. При цьому всі газоаналізатори та датчики без обмежень та яких-небудь проблем є взаємозамінними без перепрограмування та інших операцій. В результаті суттєво покращується зручність та спростовується процес обслуговування запропонованої стаціонарної системи контролю токсичних викидів підприємств, оскільки виключається необхідність зупинки системи або будь-якого її елементу на тривалий час, а необхідний якісний ремонт приладів такої системи можливий в лабораторних умовах. Одночасно підвищуються ефективність роботи запропонованої стаціонарної системи контролю токсичних викидів підприємств, та її експлуатаційні характеристики, так як забезпечується безперервний контроль та облік викидів токсичних речовин в атмосферу промисловими підприємствами при проведенні ремонтних робіт. 5 Комп’ютерна верстка Л.Литвиненко 47401 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
