Пристрій для виміру витрат газу степана філіпчука

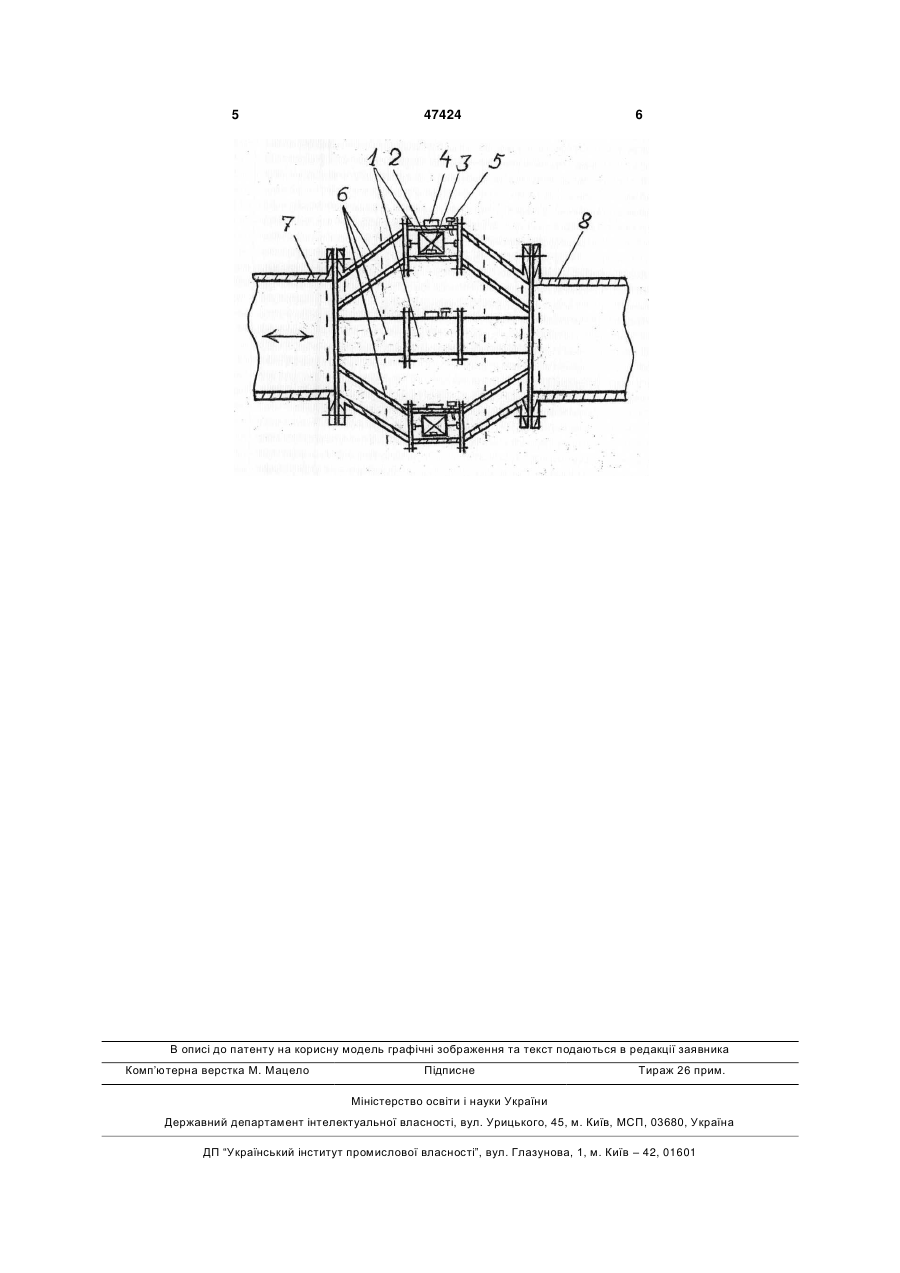

Пристрій для виміру витрат газу, що містить корпус у вигляді трубки з немагнітного матеріалу, у якому встановлена турбінка, на одній з лопатей якої прикріплений магніт, та електронний пристрій, 3 редачу, та магнітну муфту, підсумовуючий оберти турбінки пристрій, розташований на поверхні корпусу. Головним недоліком, зокрема, останнього є те, що в черв’ячну передачу можуть попадати частинки домішків. газу і зупиняти обертання турбінки. Найбільш близьким лічильником до запропонованого технічного рішення є патент України № 73416, який містить корпус у вигляді відрізка трубки, з можливістю зчленування його з магістральною трубою при допомозі фланців, турбінку на одній з лопотей якої укріплений постійний магніт, електронний пристрій підрахунку обертів турбінки укріплений на поверхні корпусу. Недоліком цього винаходу для виміру кількості газу, який транспортуюсь в магістралях газу є те, що турбінка при цьому по діаметру має наближатись до внутрішнього діаметру транспортуючої магістралі, тобто є масивною, яка під. високим тиском газу набиратиме інерцію і тоді обертання не буде управлятись відповідним тиском газу, що призведе до неточності виміру газу. Задача запропонованої корисної моделі - підвищення точності виміру газу що транспортується в магістральних трубах, збільшення пропускної спроможності у них, забезпечення безперебійності транспортування газу, приведення до ідентичності принципу дії лічильників для виміру кількості газу як у магістральних трубах так і в трубах, які відгалужуються від них меншого діаметру по яких транспортується газ в "Облгаз". Ця задача вирішується тим, що в магістраль газу установлюють, врізають, кілька турбінних лічильників, які складають систему однакових лічильників і при допомозі вхідних та вихідних трубок зчленування системи лічильників, кінці яких мають спільні фланці, якими під’єднують їх до фланців магістральних труб. Сума діаметрів корпусів системи лічильників і відповідно діаметрів трубок зчленування має дорівнювати діаметру магістральної труби. Підвищення точності виміру кількості газу, що транспортують магістральними трубами здійснюється за рахунок того, що в магістральну трубу врізають систему лічильників турбінного принципу дії, які сертифіковані і через їх точність найбільш широко застосовують у трубах середнього діаметру в системі "Облгаз". А запропонована система лічильників, які пропонується установити в магістральних трубах газу, фактично і включає труби середнього діаметру у яких вимір газу має високу точність. 47424 4 Збільшення пропускної спроможності лічильника забезпечується тим, що сума діаметрів корпусів системи лічильників дорівнює діаметру магістральної труби у той час коли діаметр отвору діафрагми у чотири рази менший за діаметр магістральної труби. Забезпечення безперебійності транспортування газу, забезпечується тим, що заміну лічильника можна здійснювати по черзі кожного складового лічильника. Ідентичність виміру газу у магістральних трубах і трубах середнього діаметру, які використовує "Облгаз", здійснюється однаковим принципом дії лічильників - турбінним. Запровадження цієї корисної моделі прискорить транспортування газу закордонним замовникам через територію України, усуне юридичні конфлікти між постачальниками газу в особі "Трансгаз" та "Облгаз" і ці лічильники можуть стати експортноспроможною продукцією. Суть запропонованого пристрою для виміру витрат газу пояснюється кресленням, на якому зображений пристрій збоку у розрізі по вертикалі. Пристрій для виміру витрат газу Степана Філіпчука містить корпус 1, у вигляді трубки з фланцями, турбінку 2, на одній з лопатей якої запресований постійний магніт 3, електронний пристрій 4 підрахунку обертів турбінки, який установлений на поверхні корпусу, заслінку 5, корегуючу кількість проходу газу, трубки 6, зчленування корпусів лічильників з магістральними трубами 7,8 при допомозі фланців, які не позначені цифрами. Пристрій для виміру витрат газу Степана Філіпчука працює так. Газ що транспортується магістральною трубою 7, поступає в трубки 6, якими зчленовані корпуси лічильників газу з магістральними трубами, і при цьому обертається турбінка 3 з магнітом 2, який своїм полем діє на електронний пристрій 4, на індикаторі якого появляються цифри, які відповідають числу обертів турбінки. При допомозі коректора 5, можна перекривати кількість газу, який приходить через корпус лічильника і тим досягається однаковість обертання інших турбінок системи при однаковому тиску газу на них. Після проходження газу через корпуса лічильників далі газ поступає в магістральну трубу 8, яка транспортує його за призначенням. Джерела інформації: А.С. СРСР № 1672219, Паспорт фірми "Шлюмберже" Турбінний лічильник газу, паспорт лічильника "РМГ-Україна", патент України № 73416. 5 47424 6 В описі до патенту на корисну модель графічні зображення та текст подаються в редакції заявника Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
