Установка для мембранного очищення поверхневих і ґрунтових вод

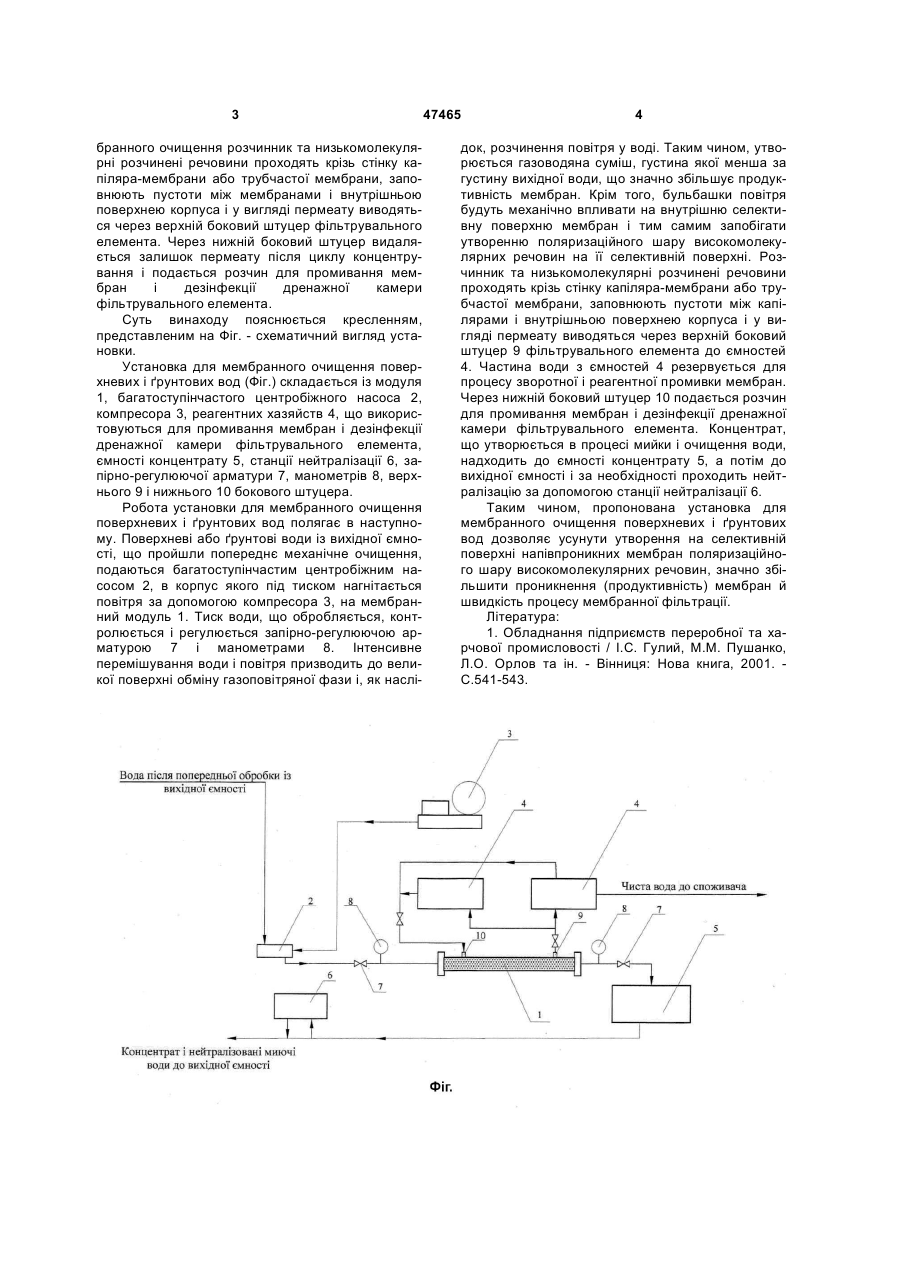

Установка для мембранного очищення поверхневих і ґрунтових вод, що містить мембранний модуль, багатоступінчастий відцентровий насос, 3 бранного очищення розчинник та низькомолекулярні розчинені речовини проходять крізь стінку капіляра-мембрани або трубчастої мембрани, заповнюють пустоти між мембранами і внутрішньою поверхнею корпуса і у вигляді пермеату виводяться через верхній боковий штуцер фільтрувального елемента. Через нижній боковий штуцер видаляється залишок пермеату після циклу концентрування і подається розчин для промивання мембран і дезінфекції дренажної камери фільтрувального елемента. Суть винаходу пояснюється кресленням, представленим на Фіг. - схематичний вигляд установки. Установка для мембранного очищення поверхневих і ґрунтових вод (Фіг.) складається із модуля 1, багатоступінчастого центробіжного насоса 2, компресора 3, реагентних хазяйств 4, що використовуються для промивання мембран і дезінфекції дренажної камери фільтрувального елемента, ємності концентрату 5, станції нейтралізації 6, запірно-регулюючої арматури 7, манометрів 8, верхнього 9 і нижнього 10 бокового штуцера. Робота установки для мембранного очищення поверхневих і ґрунтових вод полягає в наступному. Поверхневі або ґрунтові води із вихідної ємності, що пройшли попереднє механічне очищення, подаються багатоступінчастим центробіжним насосом 2, в корпус якого під тиском нагнітається повітря за допомогою компресора 3, на мембранний модуль 1. Тиск води, що обробляється, контролюється і регулюється запірно-регулюючою арматурою 7 і манометрами 8. Інтенсивне перемішування води і повітря призводить до великої поверхні обміну газоповітряної фази і, як наслі 47465 4 док, розчинення повітря у воді. Таким чином, утворюється газоводяна суміш, густина якої менша за густину вихідної води, що значно збільшує продуктивність мембран. Крім того, бульбашки повітря будуть механічно впливати на внутрішню селективну поверхню мембран і тим самим запобігати утворенню поляризаційного шару високомолекулярних речовин на її селективній поверхні. Розчинник та низькомолекулярні розчинені речовини проходять крізь стінку капіляра-мембрани або трубчастої мембрани, заповнюють пустоти між капілярами і внутрішньою поверхнею корпуса і у вигляді пермеату виводяться через верхній боковий штуцер 9 фільтрувального елемента до ємностей 4. Частина води з ємностей 4 резервується для процесу зворотної і реагентної промивки мембран. Через нижній боковий штуцер 10 подається розчин для промивання мембран і дезінфекції дренажної камери фільтрувального елемента. Концентрат, що утворюється в процесі мийки і очищення води, надходить до ємності концентрату 5, а потім до вихідної ємності і за необхідності проходить нейтралізацію за допомогою станції нейтралізації 6. Таким чином, пропонована установка для мембранного очищення поверхневих і ґрунтових вод дозволяє усунути утворення на селективній поверхні напівпроникних мембран поляризаційного шару високомолекулярних речовин, значно збільшити проникнення (продуктивність) мембран й швидкість процесу мембранної фільтрації. Література: 1. Обладнання підприємств переробної та харчової промисловості / І.С. Гулий, М.М. Пушанко, Л.О. Орлов та ін. - Вінниця: Нова книга, 2001. С.541-543. 5 Комп’ютерна верстка Л. Ціхановська 47465 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
