Спосіб виготовлення вогнетривких виробів
Номер патенту: 47485
Опубліковано: 10.02.2010
Автори: Семченко Галина Дмитрівна, Кущенко Марія Олександрівна, Опришко Ірина Миколаївна
Формула / Реферат
Спосіб виготовлення вогнетривких виробів, що включає змішування порошку SiC із зв'язуючим та добавками, формування виробу та випал, який відрізняється тим, що порошок SiC подрібнюють 45-75 хвилин з додаванням частки (0,8-1,2 % від маси наповнювача) етилсилікату, потім модифікований SiC змішують з електрокорундом, а сполуку бору змішують з полівінілацетатною дисперсією, додають до води, а потім залишок етилсилікату гідролізують цією суспензією, комплексний золь додають до суміші порошків SiC-Аl2О3, перемішують масу, відлиті або відформовані заготовки після сушіння на повітрі під плівкою сушать 3,5-5 годин при температурі 100-120 °С, а потім випалюють при температурі 1350-1450 °С у відновлювальному середовищі при швидкості підйому температури 15-25 град./год. - від 200 до 600 °С і 50 град./год. - від 600 °С до максимальної температури випалу.
Текст

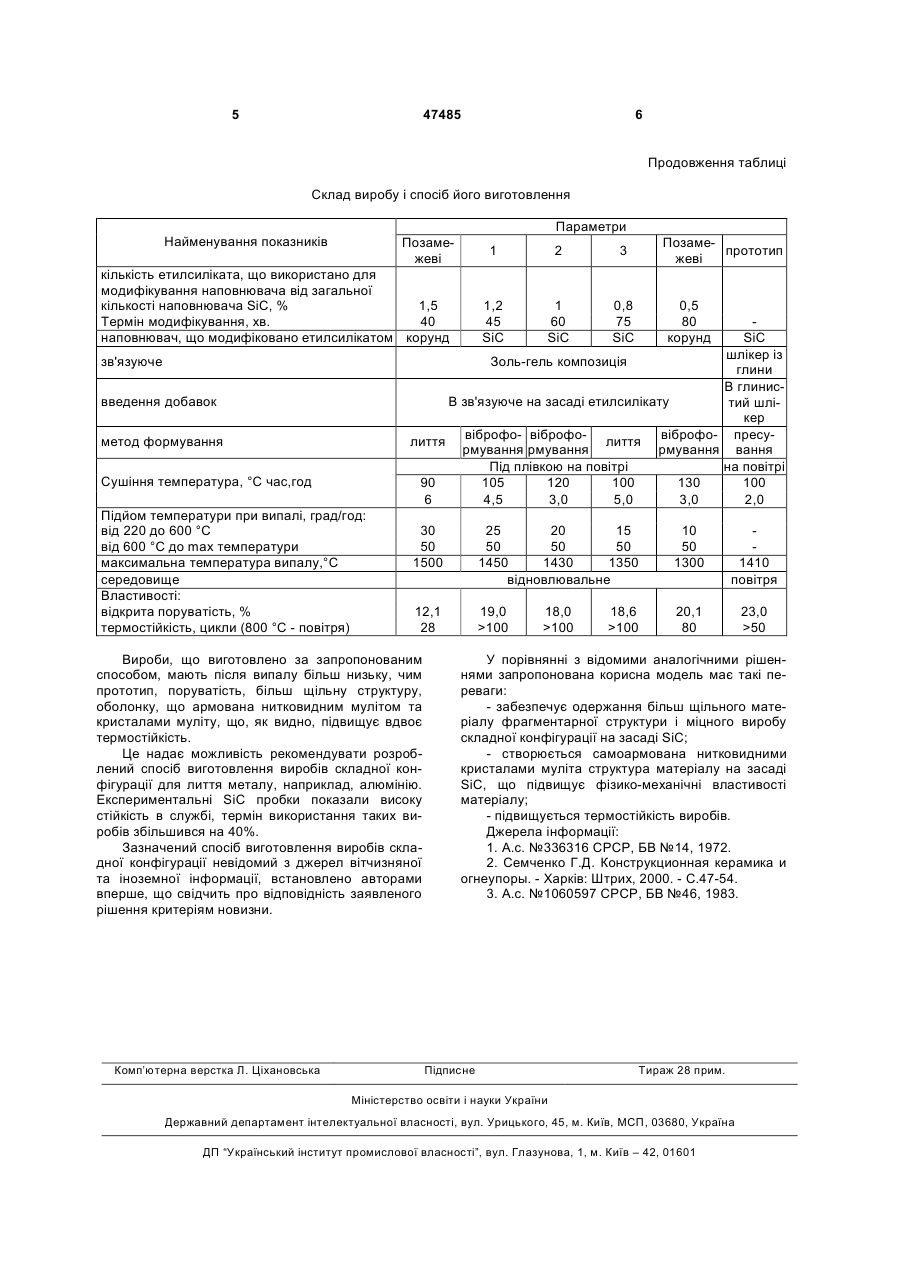

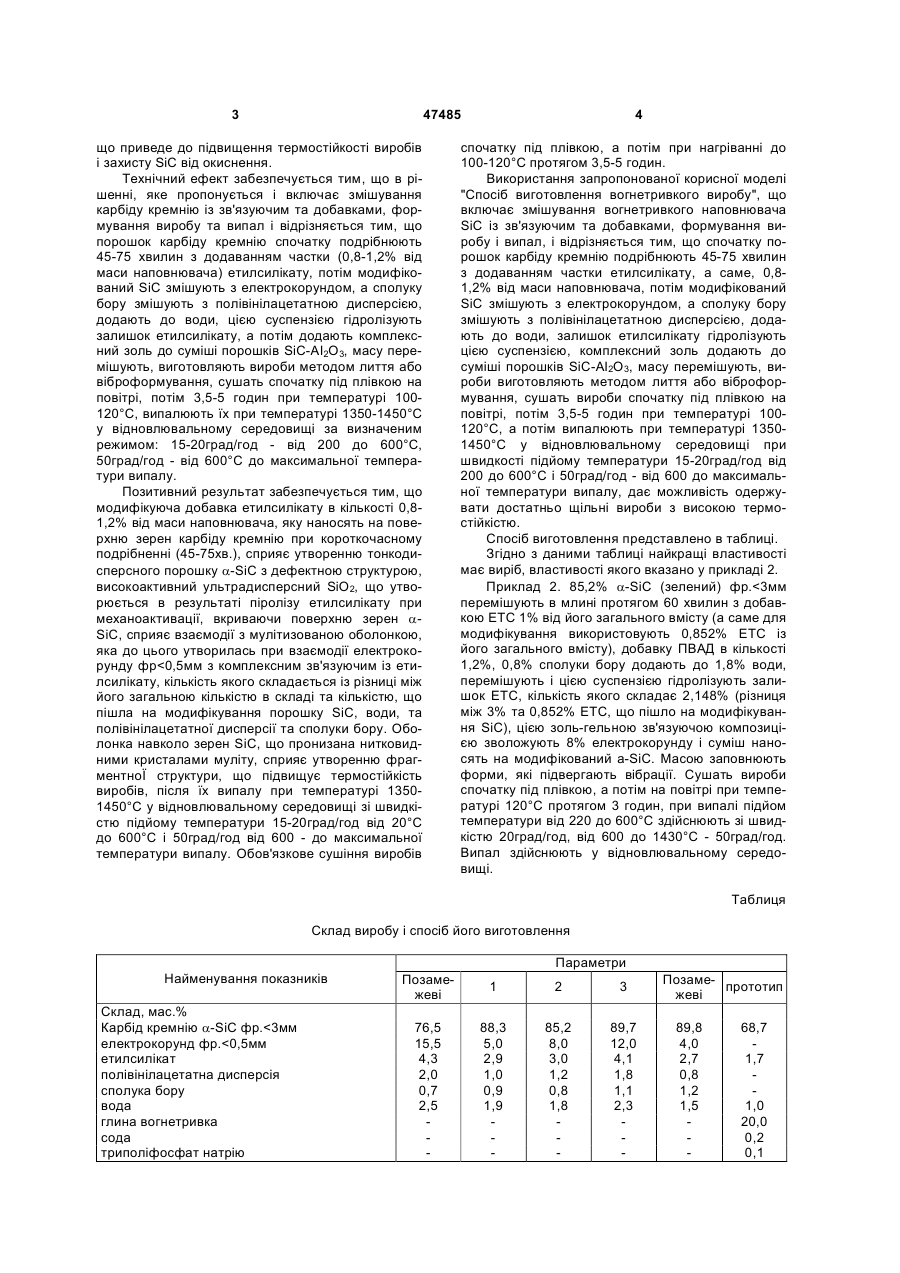

Спосіб виготовлення вогнетривких виробів, що включає змішування порошку SiC із зв'язуючим та добавками, формування виробу та випал, який відрізняється тим, що порошок SiC подрібнюють 45-75 хвилин з додаванням частки (0,8-1,2% від 3 47485 що приведе до підвищення термостійкості виробів і захисту SiC від окиснення. Технічний ефект забезпечується тим, що в рішенні, яке пропонується і включає змішування карбіду кремнію із зв'язуючим та добавками, формування виробу та випал і відрізняється тим, що порошок карбіду кремнію спочатку подрібнюють 45-75 хвилин з додаванням частки (0,8-1,2% від маси наповнювача) етилсилікату, потім модифікований SiC змішують з електрокорундом, а сполуку бору змішують з полівінілацетатною дисперсією, додають до води, цією суспензією гідролізують залишок етилсилікату, а потім додають комплексний золь до суміші порошків SiC-АІ2О3, масу перемішують, виготовляють вироби методом лиття або віброформування, сушать спочатку під плівкою на повітрі, потім 3,5-5 годин при температурі 100120°С, випалюють їх при температурі 1350-1450°С у відновлювальному середовищі за визначеним режимом: 15-20град/год - від 200 до 600°С, 50град/год - від 600°С до максимальної температури випалу. Позитивний результат забезпечується тим, що модифікуюча добавка етилсилікату в кількості 0,81,2% від маси наповнювача, яку наносять на поверхню зерен карбіду кремнію при короткочасному подрібненні (45-75хв.), сприяє утворенню тонкодисперсного порошку a-SiC з дефектною структурою, високоактивний ультрадисперсний SіO2, що утворюється в результаті піролізу етилсилікату при механоактивації, вкриваючи поверхню зерен aSiC, сприяє взаємодії з мулітизованою оболонкою, яка до цього утворилась при взаємодії електрокорунду фр100 18,6 >100 У порівнянні з відомими аналогічними рішеннями запропонована корисна модель має такі переваги: - забезпечує одержання більш щільного матеріалу фрагментарної структури і міцного виробу складної конфігурації на засаді SiC; - створюється самоармована нитковидними кристалами муліта структура матеріалу на засаді SiC, що підвищує фізико-механічні властивості матеріалу; - підвищується термостійкість виробів. Джерела інформації: 1. А.с. №336316 СРСР, БВ №14, 1972. 2. Семченко Г.Д. Конструкционная керамика и огнеупоры. - Харків: Штрих, 2000. - С.47-54. 3. А.с. №1060597 СРСР, БВ №46, 1983. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for the production of refractory products
Автори англійськоюSemchenko Halyna Dmytrivna, Opryshko Iryna Mykoalivna, Kuschenko Maria Oleksandrivna
Назва патенту російськоюСпособ изготовления огнеупорных изделий
Автори російськоюСемченко Галина Дмитриевна, Опришко Ирина Николаевна, Кущенко Мария Александровна
МПК / Мітки
МПК: C04B 35/56
Мітки: виробів, спосіб, вогнетривких, виготовлення
Код посилання
<a href="https://ua.patents.su/3-47485-sposib-vigotovlennya-vognetrivkikh-virobiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення вогнетривких виробів</a>
Спосіб виготовлення вогнетривких виробів на нітридкремнієвмісній зв’язці
Номер патенту: 54527
Опубліковано: 17.03.2003
Автори: Примаченко Володимир Васильович, Полторак Олена Вікторівна, Федорук Ростислав Мефодійович, Савіна Людмила Костянтинівна, Мартиненко Валерій Владленович, Пітак Микола Васильович
МПК: C04B 35/64, C04B 35/65, C04B 35/58
Мітки: виготовлення, вогнетривких, виробів, спосіб, нітридкремнієвмісній, зв'язці
Формула / Реферат:
Спосіб виготовлення вогнетривких виробів на нітридкремнієвмісній зв'язці, що включає змішування тонкомеленого кремнію з заповнювачем і тимчасовою зв'язкою, формування, сушіння, нагрівання і випал виробів в середовищі азоту при температурі 1450 °С з проміжною ізотермічною витримкою, який відрізняється тим, що при нагріванні вище 1260 °С підіймання температури до заданої здійснюють ступінчасто і через кожні 20-25 °С роблять ізотермічну витримку...
Спосіб виготовлення вогнетривких легковагових виробів
Номер патенту: 33611
Опубліковано: 25.06.2008
Автори: Гордієнко Володимир Володимирович, Дорошенко Ярослав Геннадійович
МПК: C04B 38/06
Мітки: виробів, виготовлення, спосіб, легковагових, вогнетривких
Формула / Реферат:
1. Спосіб виготовлення вогнетривких легковагових виробів, який включає приготування формувальної маси (шихти) з вогнетривких компонентів, лігносульфонату, заповнення цією масою форм, обробку заготовок з наступною сушкою і випалом, який відрізняється тим, що обробку заготовок проводять пресуванням з одночасною вібрацією суміші, а перед сушкою проводять підв'ялювання, при цьому лігносульфонат використовують в розчині.2. Спосіб за п. 1,...
Спосіб виготовлення вогнетривких виробів на нітридкремнієвмісній зв’язці
Номер патенту: 54549
Опубліковано: 17.03.2003
Автори: Пітак Микола Васильович, Савіна Людмила Костянтинівна, Мартиненко Валерій Владленович, Федорук Ростислав Мефодійович, Примаченко Володимир Васильович
МПК: C04B 35/65, C04B 35/584, C04B 35/64
Мітки: нітридкремнієвмісній, зв'язці, спосіб, виробів, виготовлення, вогнетривких
Формула / Реферат:
Спосіб виготовлення вогнетривких виробів на нітридкремнієвмісній зв’язці, що включає змішування тонкомеленого кремнію з заповнювачем і тимчасовою зв'язкою, формування, сушіння і випал виробів в середовищі азоту з проміжною ізотермічною витримкою, який відрізняється тим, що вироби випалюють при температурі на 40-60 °С нижче температури плавлення кремнію, при цьому при нагріванні вище 1260 °С підвищення температури виконують ступінчасто і через...
Спосіб виготовлення вогнетривких виробів, що містять кордієрит
Номер патенту: 44858
Опубліковано: 15.03.2002
Автори: Чуднова Наталя Михайлівна, Мартиненко Валерій Владленович, Костирко Інна Юріївна, Сєрова Людмила Володимирівна, Примаченко Володимир Васильович, Дергапуцька Лариса Олександрівна
МПК: C04B 35/622, C04B 35/195
Мітки: спосіб, містять, кордієрит, виготовлення, виробів, вогнетривких
Формула / Реферат:
Спосіб виготовлення вогнетривких виробів, що містять кордієрит, який включає змішування компонента, що містить глинозем, компонента, що містить периклаз та глину, зволожування, формування, сушіння та випал, який відрізняється тим, що змішування компонентів виконують в три стадії; спочатку змішують 1/2 частину компонента, що містить глинозем, з компонентом, що містить периклаз, з подрібненням до фракції нижче 0,09 мм, потім другу частину...
Шихта для виготовлення вогнетривких виробів
Номер патенту: 45995
Опубліковано: 15.05.2002
Автори: Пітак Миколай Васильович, Федорук Ростислав Мефодійович, Савіна Людмила Костянтинівна, Дегтярьова Лідія Михайлівна
МПК: C04B 35/65, C04B 35/10
Мітки: вогнетривких, виготовлення, шихта, виробів
Формула / Реферат:
Шихта для виготовлення вогнетривких виробів, що містить кремній кристалічний, силікатовмісний компонент і електрокорунд, яка відрізняється тим, що вона додатково містить суміш карбіду кремнію і діоксиду цирконію в співвідношенні від 2:1 до 3:1, а як силікатовмісний компонент - мулітокорундовий шамот при такому співвідношенні компонентів, мас.%: кремній кристалічний 21-44 електрокорунд ...
Попередній патент: Камера сухого гасіння коксу
Наступний патент: Спосіб виготовлення самотвердіючого покриття для захисту графіту від окиснення
Випадковий патент: Живильне селективне середовище для виділення бактерій роду yersinia
