Пристрій для виробництва штучного снігу

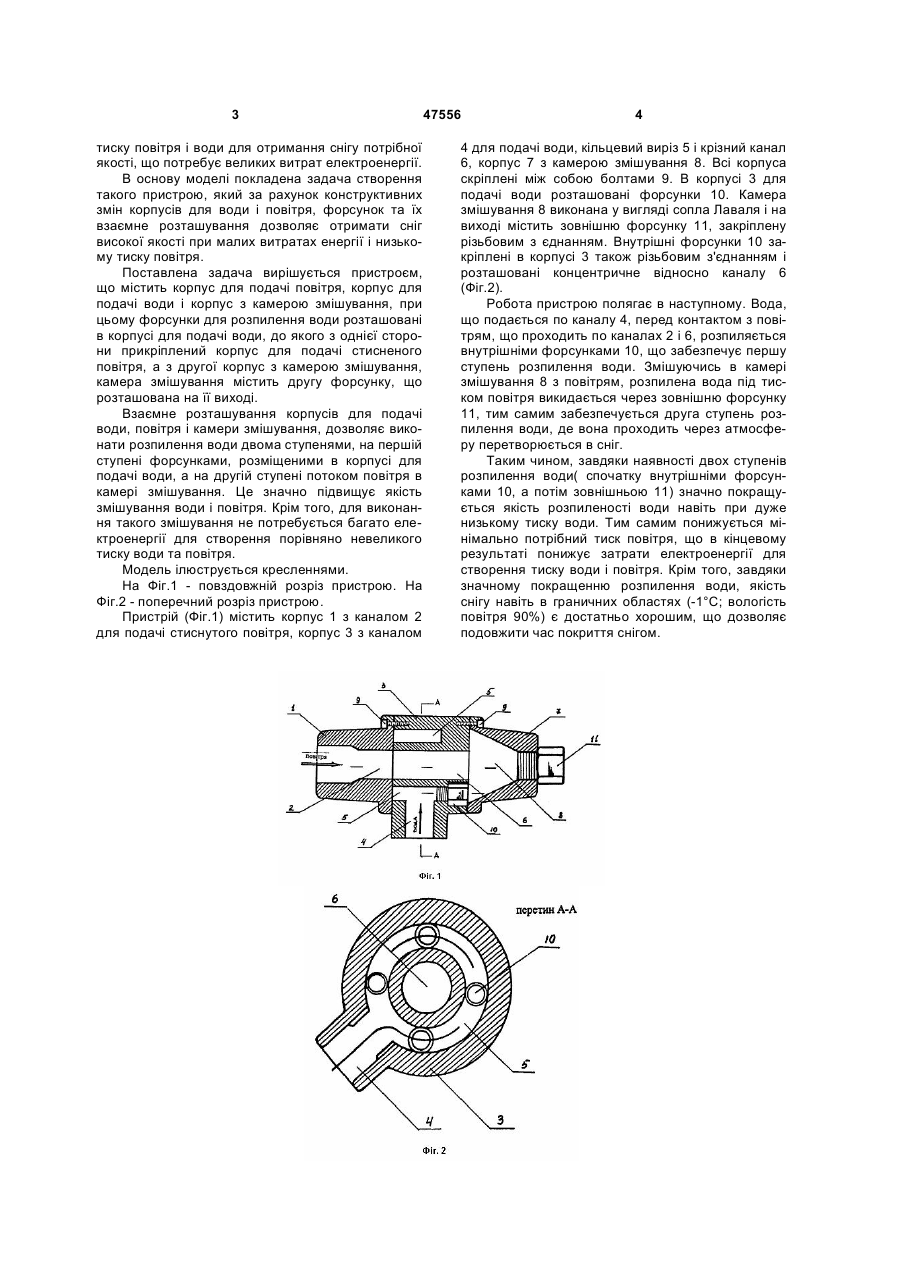

1. Пристрій для виробництва штучного снігу, що містить корпус для подачі повітря, корпус для подачі води і корпус з камерою змішування, який 3 тиску повітря і води для отримання снігу потрібної якості, що потребує великих витрат електроенергії. В основу моделі покладена задача створення такого пристрою, який за рахунок конструктивних змін корпусів для води і повітря, форсунок та їх взаємне розташування дозволяє отримати сніг високої якості при малих витратах енергії і низькому тиску повітря. Поставлена задача вирішується пристроєм, що містить корпус для подачі повітря, корпус для подачі води і корпус з камерою змішування, при цьому форсунки для розпилення води розташовані в корпусі для подачі води, до якого з однієї сторони прикріплений корпус для подачі стисненого повітря, а з другої корпус з камерою змішування, камера змішування містить другу форсунку, що розташована на її виході. Взаємне розташування корпусів для подачі води, повітря і камери змішування, дозволяє виконати розпилення води двома ступенями, на першій ступені форсунками, розміщеними в корпусі для подачі води, а на другій ступені потоком повітря в камері змішування. Це значно підвищує якість змішування води і повітря. Крім того, для виконання такого змішування не потребується багато електроенергії для створення порівняно невеликого тиску води та повітря. Модель ілюструється кресленнями. На Фіг.1 - повздовжній розріз пристрою. На Фіг.2 - поперечний розріз пристрою. Пристрій (Фіг.1) містить корпус 1 з каналом 2 для подачі стиснутого повітря, корпус 3 з каналом 47556 4 4 для подачі води, кільцевий виріз 5 і крізний канал 6, корпус 7 з камерою змішування 8. Всі корпуса скріплені між собою болтами 9. В корпусі 3 для подачі води розташовані форсунки 10. Камера змішування 8 виконана у вигляді сопла Лаваля і на виході містить зовнішню форсунку 11, закріплену різьбовим з єднанням. Внутрішні форсунки 10 закріплені в корпусі 3 також різьбовим з'єднанням і розташовані концентричне відносно каналу 6 (Фіг.2). Робота пристрою полягає в наступному. Вода, що подається по каналу 4, перед контактом з повітрям, що проходить по каналах 2 і 6, розпиляється внутрішніми форсунками 10, що забезпечує першу ступень розпилення води. Змішуючись в камері змішування 8 з повітрям, розпилена вода під тиском повітря викидається через зовнішню форсунку 11, тим самим забезпечується друга ступень розпилення води, де вона проходить через атмосферу перетворюється в сніг. Таким чином, завдяки наявності двох ступенів розпилення води( спочатку внутрішніми форсунками 10, а потім зовнішньою 11) значно покращується якість розпиленості води навіть при дуже низькому тиску води. Тим самим понижується мінімально потрібний тиск повітря, що в кінцевому результаті понижує затрати електроенергії для створення тиску води і повітря. Крім того, завдяки значному покращенню розпилення води, якість снігу навіть в граничних областях (-1°С; вологість повітря 90%) є достатньо хорошим, що дозволяє подовжити час покриття снігом. 5 Комп’ютерна верстка Л. Купенко 47556 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
