Пристрій для виробництва штучного снігу
Формула / Реферат
1. Пристрій для виробництва штучного снігу, що містить корпус для подачі повітря, корпус для подачі води і корпус з камерою змішування, який відрізняється тим, що він містить внутрішні форсунки, розташовані в корпусі для подачі води, до якого з одного боку прикріплений корпус для подачі стиснутого повітря, а з другого - корпус з камерою змішування, яка має зовнішні форсунки, розташовані в основі корпусу концентрично відносно осі корпусу, причому внутрішні форсунки розміщені з боку корпусу з камерою змішування циліндричної форми з конусним виступом в центрі основи корпусу, що направлений вершиною в камеру змішування, а корпус для подачі води має наскрізний канал для проходження повітря і кільцевий виріз, що з'єднує внутрішні форсунки.
2. Пристрій за п. 1, який відрізняється тим, що внутрішні форсунки розташовані концентрично відносно крізного каналу в корпусі для подачі води.
Текст

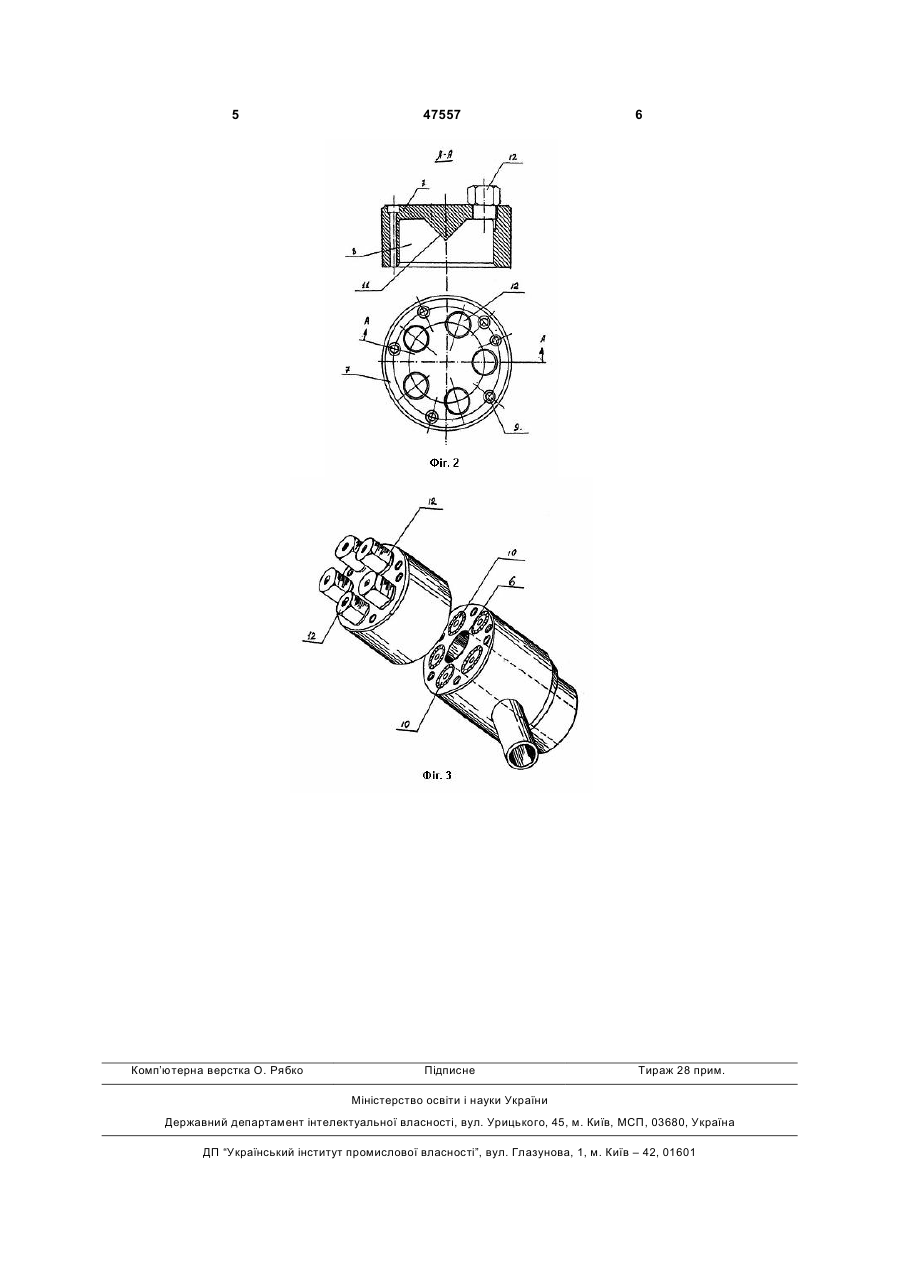

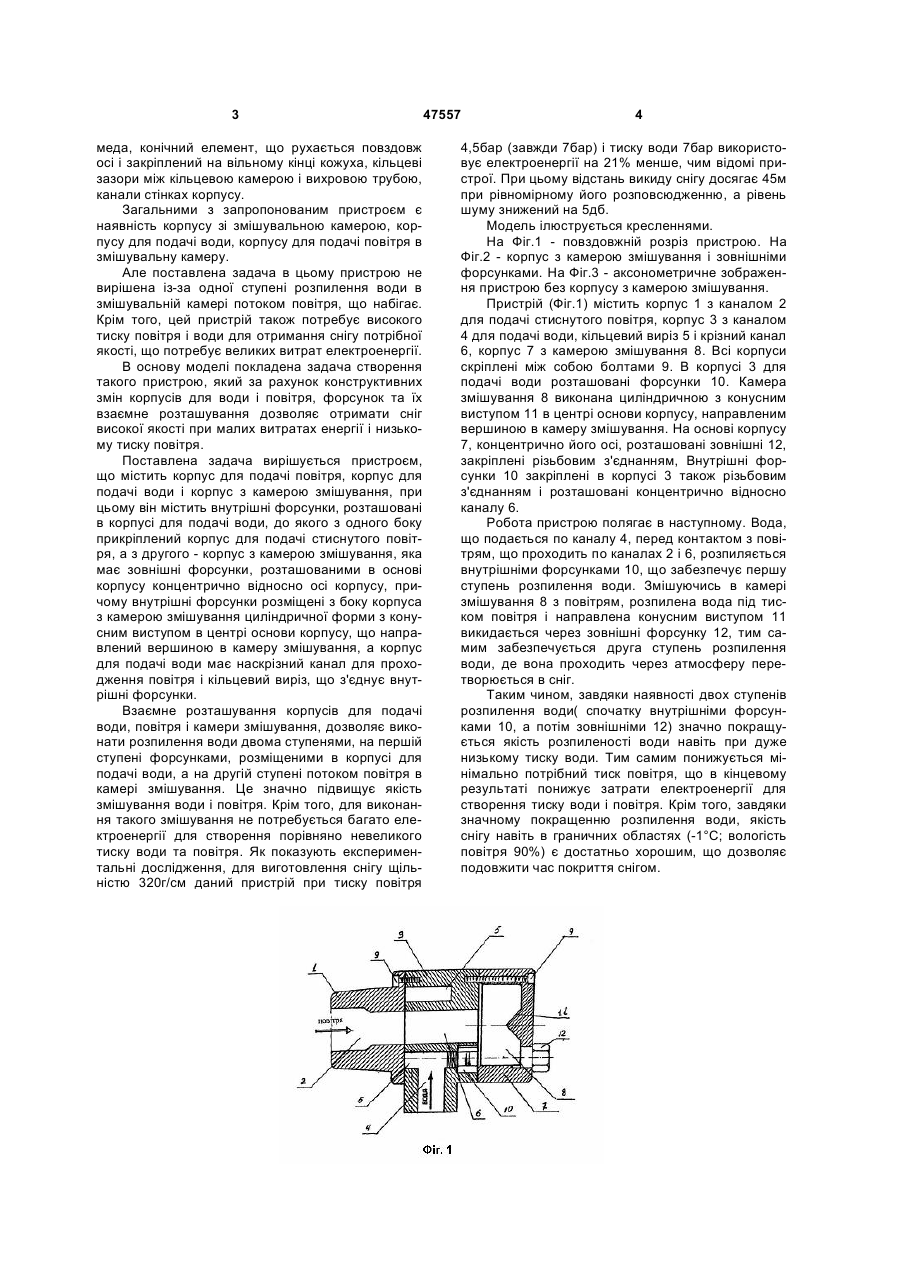

1. Пристрій для виробництва штучного снігу, що містить корпус для подачі повітря, корпус для подачі води і корпус з камерою змішування, який відрізняється тим, що він містить внутрішні форсунки, розташовані в корпусі для подачі води, до якого з одного боку прикріплений корпус для подачі стиснутого повітря, а з другого - корпус з каме 3 меда, конічний елемент, що рухається повздовж осі і закріплений на вільному кінці кожуха, кільцеві зазори між кільцевою камерою і вихровою трубою, канали стінках корпусу. Загальними з запропонованим пристроєм є наявність корпусу зі змішувальною камерою, корпусу для подачі води, корпусу для подачі повітря в змішувальну камеру. Але поставлена задача в цьому пристрою не вирішена із-за одної ступені розпилення води в змішувальній камері потоком повітря, що набігає. Крім того, цей пристрій також потребує високого тиску повітря і води для отримання снігу потрібної якості, що потребує великих витрат електроенергії. В основу моделі покладена задача створення такого пристрою, який за рахунок конструктивних змін корпусів для води і повітря, форсунок та їх взаємне розташування дозволяє отримати сніг високої якості при малих витратах енергії і низькому тиску повітря. Поставлена задача вирішується пристроєм, що містить корпус для подачі повітря, корпус для подачі води і корпус з камерою змішування, при цьому він містить внутрішні форсунки, розташовані в корпусі для подачі води, до якого з одного боку прикріплений корпус для подачі стиснутого повітря, а з другого - корпус з камерою змішування, яка має зовнішні форсунки, розташованими в основі корпусу концентрично відносно осі корпусу, причому внутрішні форсунки розміщені з боку корпуса з камерою змішування циліндричної форми з конусним виступом в центрі основи корпусу, що направлений вершиною в камеру змішування, а корпус для подачі води має наскрізний канал для проходження повітря і кільцевий виріз, що з'єднує внутрішні форсунки. Взаємне розташування корпусів для подачі води, повітря і камери змішування, дозволяє виконати розпилення води двома ступенями, на першій ступені форсунками, розміщеними в корпусі для подачі води, а на другій ступені потоком повітря в камері змішування. Це значно підвищує якість змішування води і повітря. Крім того, для виконання такого змішування не потребується багато електроенергії для створення порівняно невеликого тиску води та повітря. Як показують експериментальні дослідження, для виготовлення снігу щільністю 320г/см даний пристрій при тиску повітря 47557 4 4,5бар (завжди 7бар) і тиску води 7бар використовує електроенергії на 21% менше, чим відомі пристрої. При цьому відстань викиду снігу досягає 45м при рівномірному його розповсюдженню, а рівень шуму знижений на 5дб. Модель ілюструється кресленнями. На Фіг.1 - повздовжній розріз пристрою. На Фіг.2 - корпус з камерою змішування і зовнішніми форсунками. На Фіг.3 - аксонометричне зображення пристрою без корпусу з камерою змішування. Пристрій (Фіг.1) містить корпус 1 з каналом 2 для подачі стиснутого повітря, корпус 3 з каналом 4 для подачі води, кільцевий виріз 5 і крізний канал 6, корпус 7 з камерою змішування 8. Всі корпуси скріплені між собою болтами 9. В корпусі 3 для подачі води розташовані форсунки 10. Камера змішування 8 виконана циліндричною з конусним виступом 11 в центрі основи корпусу, направленим вершиною в камеру змішування. На основі корпусу 7, концентрично його осі, розташовані зовнішні 12, закріплені різьбовим з'єднанням, Внутрішні форсунки 10 закріплені в корпусі 3 також різьбовим з'єднанням і розташовані концентрично відносно каналу 6. Робота пристрою полягає в наступному. Вода, що подається по каналу 4, перед контактом з повітрям, що проходить по каналах 2 і 6, розпиляється внутрішніми форсунками 10, що забезпечує першу ступень розпилення води. Змішуючись в камері змішування 8 з повітрям, розпилена вода під тиском повітря і направлена конусним виступом 11 викидається через зовнішні форсунку 12, тим самим забезпечується друга ступень розпилення води, де вона проходить через атмосферу перетворюється в сніг. Таким чином, завдяки наявності двох ступенів розпилення води( спочатку внутрішніми форсунками 10, а потім зовнішніми 12) значно покращується якість розпиленості води навіть при дуже низькому тиску води. Тим самим понижується мінімально потрібний тиск повітря, що в кінцевому результаті понижує затрати електроенергії для створення тиску води і повітря. Крім того, завдяки значному покращенню розпилення води, якість снігу навіть в граничних областях (-1°С; вологість повітря 90%) є достатньо хорошим, що дозволяє подовжити час покриття снігом. 5 Комп’ютерна верстка О. Рябко 47557 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for production of artificial snow
Автори англійськоюPiltiai Lilia Volodymyrivna
Назва патенту російськоюУстройство для производства искусственного снега
Автори російськоюПильтяй Лилия Владимировна
МПК / Мітки
МПК: F25C 3/00
Мітки: виробництва, пристрій, штучного, снігу
