Склад для обробки рулонних скловолокнистих матеріалів

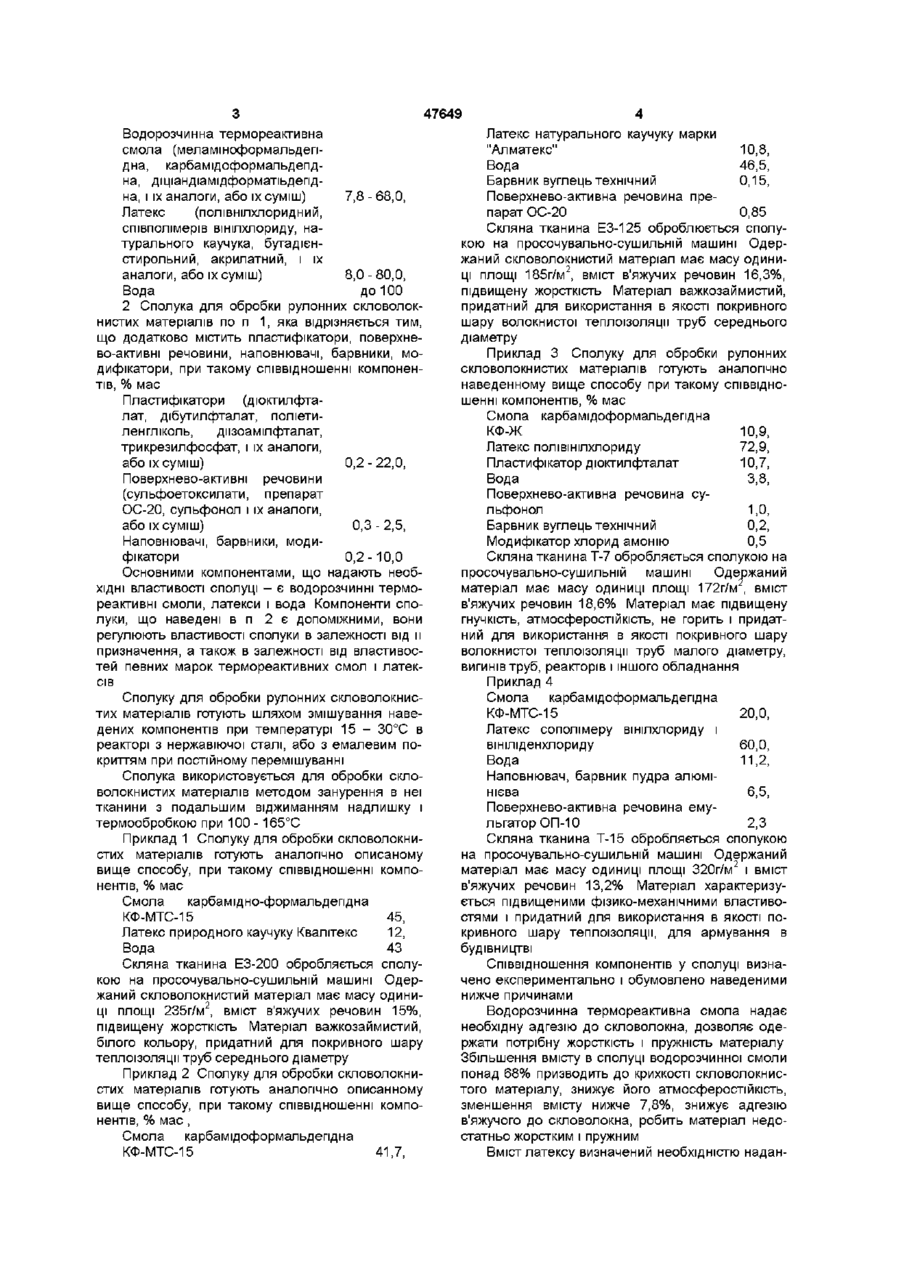

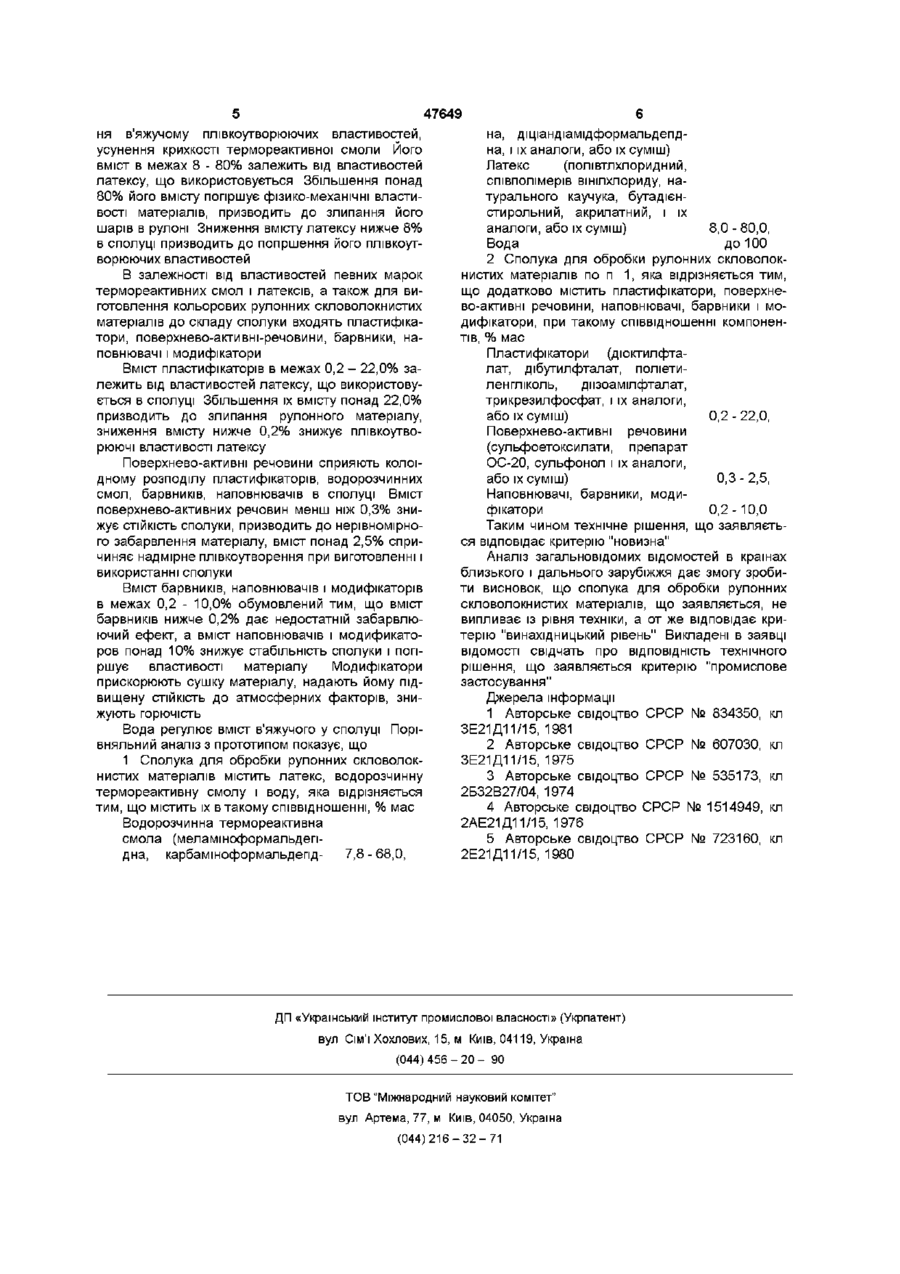

1 Склад для обробки рулонних скловолокнистих матеріалів, що містить термореактивну водорозчинну смолу, латекс і воду, який відрізняється тим, що містить їх в такому співвідношенні, % мас Водорозчинна термореактивна смола (меламіноформальдепдна, карбамідоформальдепдна, диціандіамідформальдепдна і їх аналоги або їх суміш) 7,8-68,0 Латекс (полівшілхлоридний, співполімерів вінілхлориду, натураль8,0-80,0 ного каучуку, бутадієн-стирольний, акрилатний і їх аналоги або їх суміш) Вода до 100 2 Склад для обробки рулонних скловолокнистих матеріалів за п 1, який відрізняється тим, що додатково містить пластифікатори, поверхневоактивні речовини, наповнювачі, барвники, модифікатори при такому співвідношенні, %мас Пластифікатори (дюктилфталат, дибутилфталат, поліетиленгліколь, дмзоамілфталат, трикрезилфосфат і їх аналоги або їх суміш) 0,2-22,0 Поверхнево-активні речовини (сульфоетоксилати, препарат ОС-20, сульфонол і їх аналоги або їх суміш) 0,3-2,5 Наповнювачі, барвники, модифікатори 0,2-10,0 Винахід відноситься до галузі хімічної промисловості, а саме до сполук для обробки рулонних скловолокнистих матеріалів, призначених для покривного шару теплоізоляції трубопроводів, для огорожі та армування в будівництві ВІДОМІ сполуки для обробки склотканин із застосуванням полівінілхлорид них і перхлорвінілових лаків [1, 2], або в поєднанні з полівшілацетатною емульсією [3] Недоліками цих сполук є присутність пожежонебезпечних і отруйних розчинників, низький вміст полімерного плівкоутворюючого компоненту та велика густина розчинів ВІДОМІ сполуки для обробки склотканин на основі водних дисперсій -латексів Наприклад, на основі латексу сополімера вінілхлориду з вшіліденхлоридом, які містять комплексну добавку з етилсилікату і наповнювача Недоліком сполуки є низькі фізико-механічні властивості, обумовлені, вмістом мінерального наповнювача, та недостатня просочуюча здатність наповненого латексу Сполуки такого типу мають низьку стабільність, внаслідок осадження наповнювача, і нерівномірне нанесення сполуки на скловолокнистий матеріал Сполука [4] містить летку органічну речовину етилсилікат Найбільш близькою за технічним вирішенням є сполука для обробки склотканин латексом із сополімера вінілхлориду з вшіліденхлоридом з додаванням пластифікаторів - трикрезилфосфата та дібутилфталата Рулонний матеріал просочений цією сполукою не має достатньої жорсткості і пружності, і не дозволяє регулювати ці властивості в необхідних межах Низька адгезія покриття [5] не забезпечує атмосферостійкість рулонного матеріала Завдання, на вирішення якого скероване технічне рішення, що заявляється, складається з розробки водорозчинної, стабільної сполуки для обробки рулонних скловолокнистих матеріалів, властивості якого регулюються співвідношенням компонентів Вирішення завдання досягається тим, що 1 Сполука для обробки рулонних скловолокнистих матеріалів містить водорозчинну термореактивну смолу, латекс, і воду, яка відрізняється тим, що містить їх в такому співвідношенні, % мас (О 47649 Водорозчинна термореаісгивна Латекс натурального каучуку марки смола (меламшоформальдеп"Алматекс" 10,8, дна, карбамідоформальдепдВода 46,5, на, діціандіамідформатіьдепдБарвник вуглець технічний 0,15, на, і їх аналоги, або їх суміш) 7,8 - 68,0, Поверхнево-активна речовина преЛатекс (полівнілхлоридний, парат ОС-20 0,85 співполімерів вінілхлориду, наСкляна тканина ЕЗ-125 оброблюється сполутурального каучука, бутадієнкою на просочувально-сушильній машині Одерстирольний, акрилатний, і їх жаний скловолокнистий матеріал має масу одини2 аналоги, або їх суміш) 8,0 - 80,0, ці площі 185г/м , вміст в'яжучих речовин 16,3%, підвищену жорсткість Матеріал важкозаймистий, Вода до 100 придатний для використання в якості покривного 2 Сполука для обробки рулонних скловолокшару волокнистої теплоізоляції труб середнього нистих матеріалів по п 1, яка відрізняється тим, діаметру що додатково містить пластифікатори, поверхнево-активні речовини, наповнювачі, барвники, моПриклад 3 Сполуку для обробки рулонних дифікатори, при такому співвідношенні компоненскловолокнистих матеріалів готують аналогічно тів, % мас наведенному вище способу при такому співвідношенні компонентів, % мас Пластифікатори (дюктилфталат, дібутилфталат, поліетиСмола карбамідоформальдепдна ленгліколь, дмзоамілфталат, КФ-Ж 10,9, трикрезилфосфат, і їх аналоги, Латекс полівінілхлориду 72,9, або їх суміш) 0,2-22,0, Пластифікатор дюктилфталат 10,7, Поверхнево-активні речовини Вода 3,8, (сульфоетоксилати, препарат Поверхнево-активна речовина суОС-20, сульфонол і їх аналоги, льфонол 1,0, або їх суміш) 0,3 - 2,5, Барвник вуглець технічний 0,2, Модифікатор хлорид амонію 0,5 Наповнювачі, барвники, модиСкляна тканина Т-7 обробляється сполукою на фікатори 0,2-10,0 просочувально-сушильній машині Одержаний Основними компонентами, що надають необматеріал має масу одиниці площі 172г/м , вміст хідні властивості сполуці - є водорозчинні термов'яжучих речовин 18,6% Матеріал має підвищену реактивні смоли, латекси і вода Компоненти спогнучкість, атмосферостійкість, не горить і придатлуки, що наведені в п 2 є допоміжними, вони ний для використання в якості покривного шару регулюють властивості сполуки в залежності від и волокнистої теплоізоляції труб малого діаметру, призначення, а також в залежності від властивосвигинів труб, реакторів і іншого обладнання тей певних марок термореактивних смол і латекПриклад 4 сів Сполуку для обробки рулонних скловолокнисСмола карбамідоформальдепдна тих матеріалів готують шляхом змішування навеКФ-МТС-15 20,0, дених компонентів при температурі 15 - 30°С в Латекс сополімеру вінілхлориду і реакторі з нержавіючої сталі, або з емалевим повшіліденхлориду 60,0, криттям при постійному перемішуванні Вода 11,2, Сполука використовується для обробки склоНаповнювач, барвник пудра алюміволокнистих матеріалів методом занурення в неї нієва 6,5, тканини з подальшим віджиманням надлишку і Поверхнево-активна речовина емутермообробкою при 100 - 165°С льгатор ОП-10 2,3 Скляна тканина Т-15 обробляється сполукою Приклад 1 Сполуку для обробки скловолокнина просочувально-сушильній машині Одержаний стих матеріалів готують аналогічно описаному матеріал має масу одиниці площі 320г/м2 і вміст вище способу, при такому співвідношенні компов'яжучих речовин 13,2% Матеріал характеризунентів, % мас ється підвищеними фізико-механічними властивоСмола карбамід но-формальдепд на стями і придатний для використання в якості поКФ-МТС-15 45, кривного шару теплоізоляції, для армування в Латекс природного каучуку Квалітекс 12, будівництві Вода 43 Скляна тканина ЕЗ-200 обробляється сполуСпіввідношення компонентів у сполуці визнакою на просочувально-сушильній машині Одерчено експериментально і обумовлено наведеними жаний скловолокнистий матеріал має масу одининижче причинами ці площі 235г/м2, вміст в'яжучих речовин 15%, Водорозчинна термореактивна смола надає підвищену жорсткість Матеріал важкозаймистий, необхідну адгезію до скловолокна, дозволяє одебілого кольору, придатний для покривного шару ржати потрібну жорсткість і пружність матеріалу теплоізоляції труб середнього діаметру Збільшення вмісту в сполуці водорозчинної смоли понад 68% призводить до крихкості скловолокнисПриклад 2 Сполуку для обробки скловолокнитого матеріалу, знижує його атмосферостійкість, стих матеріалів готують аналогічно описанному зменшення вмісту нижче 7,8%, знижує адгезію вище способу, при такому співвідношенні компов'яжучого до скловолокна, робить матеріал недонентів, % мас , статньо жорстким і пружним Смола карбамідоформальдепдна КФ-МТС-15 41,7, Вміст латексу визначений необхідністю надан 47649 ня вяжучому плівкоутворюючих властивостей, усунення крихкості термореактивної смоли Його вміст в межах 8 - 80% залежить від властивостей латексу, що використовується Збільшення понад 80% його вмісту погіршує фізико-механічні властивості матеріалів, призводить до злипання його шарів в рулоні Зниження вмісту латексу нижче 8% в сполуці призводить до погіршення його плівкоутворюючих властивостей В залежності від властивостей певних марок термореактивних смол і латексів, а також для виготовлення кольорових рулонних скловолокнистих матеріалів до складу сполуки входять пластифікатори, поверхнево-активні-речовини, барвники, наповнювачі і модифікатори Вміст пластифікаторів в межах 0,2 - 22,0% залежить від властивостей латексу, що використовується в сполуці Збільшення їх вмісту понад 22,0% призводить до злипання рулонного матеріалу, зниження вмісту нижче 0,2% знижує плівкоутворюючі властивості латексу Поверхнево-активні речовини сприяють колоїдному розподілу пластифікаторів, водорозчинних смол, барвників, наповнювачів в сполуці Вміст поверхнево-активних речовин менш ніж 0,3% знижує СТІЙКІСТЬ сполуки, призводить до нерівномірного забарвлення матеріалу, вміст понад 2,5% спричиняє надмірне плівкоутворення при виготовленні і використанні сполуки Вміст барвників, наповнювачів і модифікаторів в межах 0,2 - 10,0% обумовлений тим, що вміст барвників нижче 0,2% дає недостатній забарвлюючий ефект, а вміст наповнювачів і модификаторов понад 10% знижує стабільність сполуки і погіршує властивості матеріалу Модифікатори прискорюють сушку матеріалу, надають йому підвищену СТІЙКІСТЬ до атмосферних факторів, знижують горючість Вода регулює вміст в'яжучого у сполуці Порівняльний аналіз з прототипом показує, що 1 Сполука для обробки рулонних скловолокнистих матеріалів містить латекс, водорозчинну термореактивну смолу і воду, яка відрізняється тим, що містить їх в такому співвідношенні, % мас Водорозчинна термореактивна смола (меламшоформальдепдна, карбаміноформальдепд7,8 - 68,0, на, діціандіамідформальдепдна, і їх аналоги, або їх суміш) Латекс (полівтлхлоридний, співполімерів вінілхлориду, натурального каучука, бутадієнстирольний, акрилатний, і їх аналоги, або їх суміш) 8,0 - 80,0, Вода до 100 2 Сполука для обробки рулонних скловолокнистих матеріалів по п 1, яка відрізняється тим, що додатково містить пластифікатори, поверхнево-активні речовини, наповнювачі, барвники і модифікатори, при такому співвідношенні компонентів, % мас Пластифікатори (дюктилфталат, дібутилфталат, поліетиленгліколь, дмзоамілфталат, трикрезилфосфат, і їх аналоги, або їх суміш) 0,2-22,0, Поверхнево-активні речовини (сульфоетоксилати, препарат ОС-20, сульфонол і їх аналоги, або їх суміш) 0,3 - 2,5, Наповнювачі, барвники, модифікатори 0,2-10,0 Таким чином технічне рішення, що заявляється відповідає критерію "новизна" Аналіз загальновідомих відомостей в країнах близького і дальнього зарубіжжя дає змогу зробити висновок, що сполука для обробки рулонних скловолокнистих матеріалів, що заявляється, не випливає із рівня техніки, а от же відповідає критерію "винахідницький рівень" Викладені в заявці ВІДОМОСТІ свідчать про ВІДПОВІДНІСТЬ технічного рішення, що заявляється критерію "промислове застосування" Джерела інформації 1 Авторське свідоцтво СРСР № 834350, кл ЗЕ21Д11/15, 1981 2 Авторське свідоцтво СРСР № 607030, кл ЗЕ21Д11/15, 1975 3 Авторське свідоцтво СРСР № 535173, кл 2Б32В27/04, 1974 4 Авторське свідоцтво СРСР № 1514949, кл 2АЕ21Д11/15, 1976 5 Авторське свідоцтво СРСР № 723160, кл 2Е21Д11/15, 1980 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
