Дебаланс віброзбуджувача

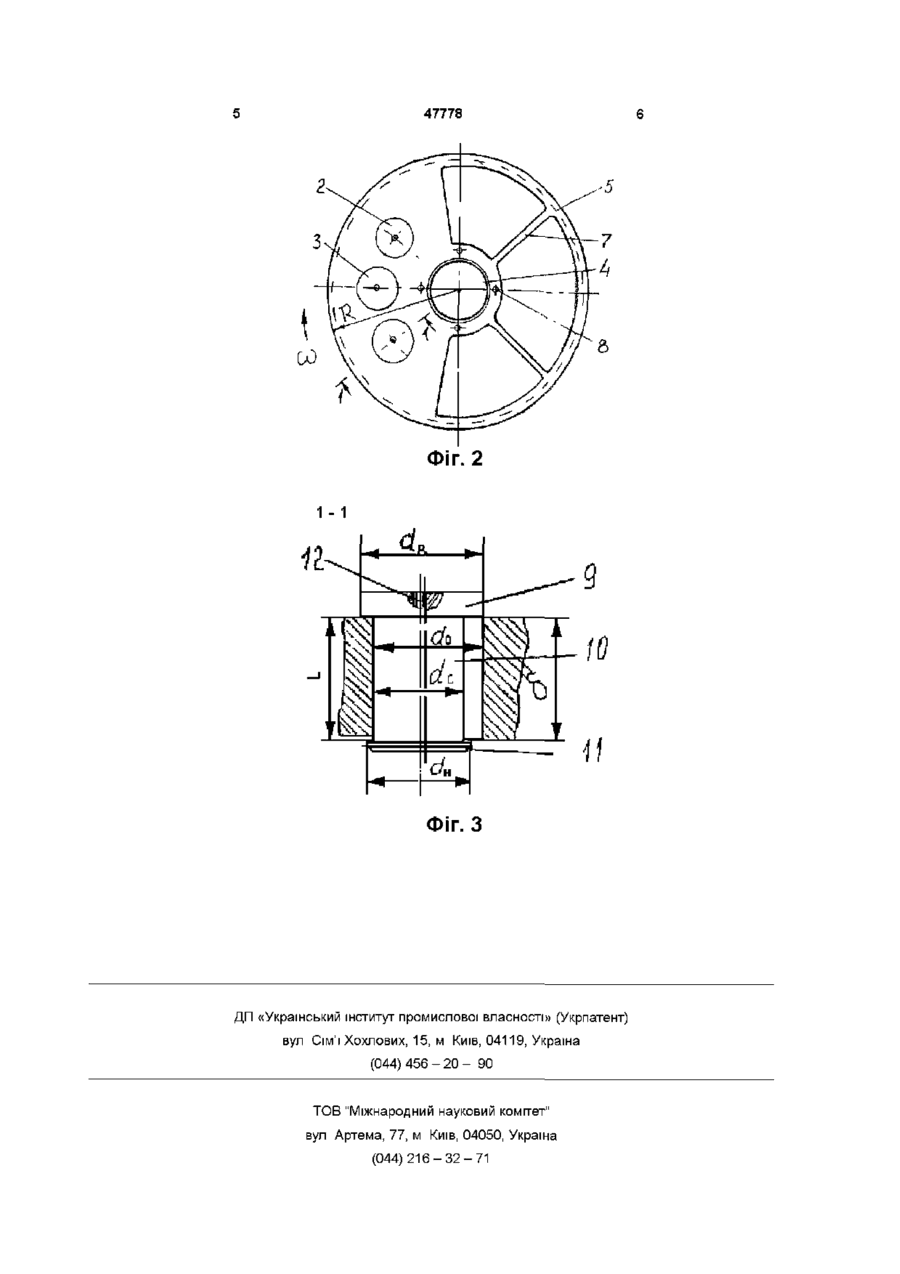

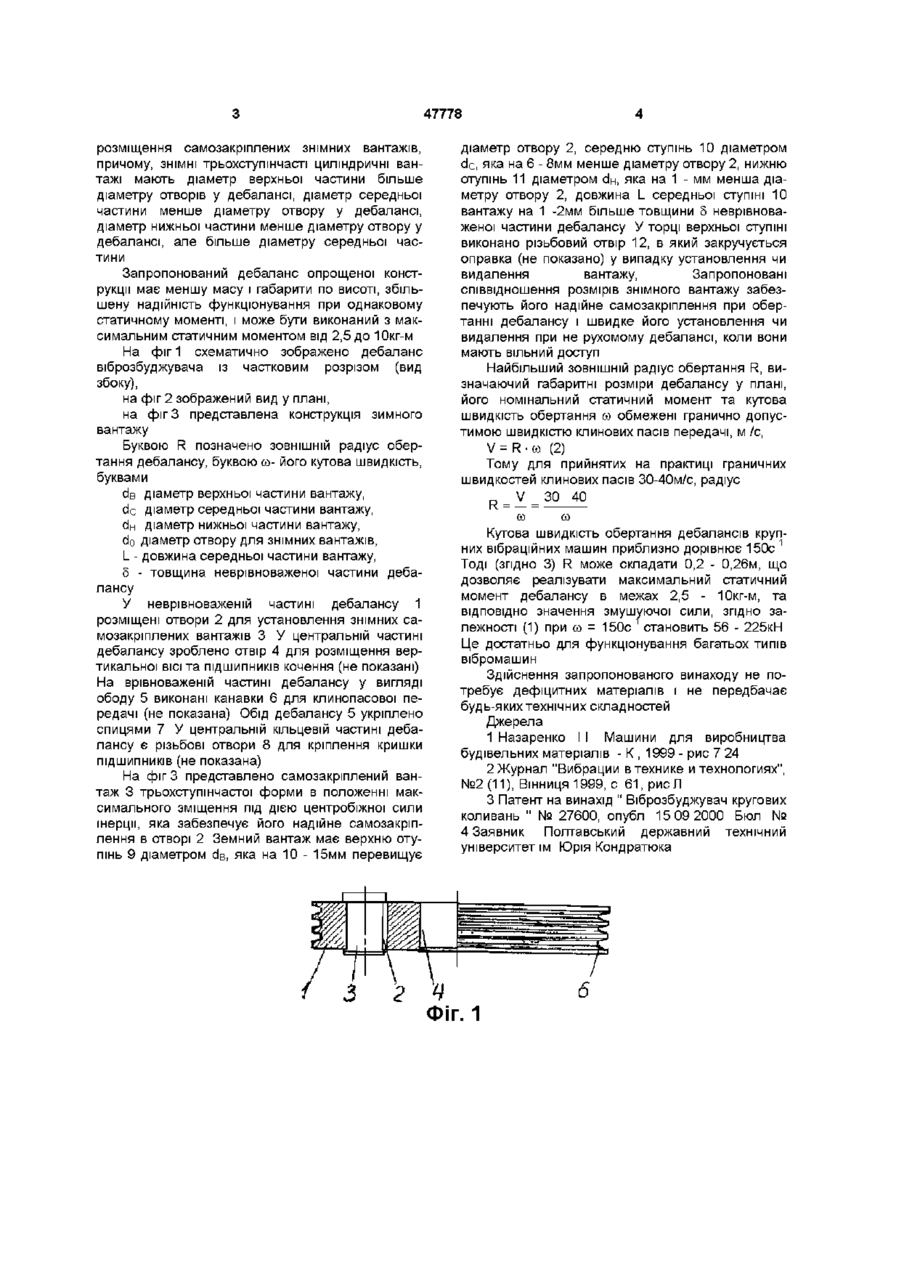

Дебаланс віброзбуджувача, із ступінчатим регулюванням статичного моменту, має ЗНІМНІ вантажі та неврівноважену масу, підтримується підшипниками, посадженими на нерухому вісь, який відрізняється тим, що виконаний у вигляді шківа клинопасової передачі, який складається із обода, укріпленого спицями, і масивної неврівноваженої частини з отворами для розміщення самозакріплених знімних вантажів, причому ЗНІМНІ триступінчасті циліндричні вантажі мають діаметр верхньої частини більше діаметра отворів у дебалансі, діаметр середньої частини менше діаметра отвору у дебалансі, діаметр нижньої частини менше діаметра отвору у дебалансі, але більше діаметра середньої частини Винахід відноситься до вібраційної техніки, що використовується в промисловості будівельних матеріалів Для привода робочих органів вібраційних технологічних машин знайшли широке застосування механічні дебалансні віброзбуджувачі кругових і направлених коливань, основною складовою частиною яких є приведений до обертання дебаланс із неврівноваженою масою, який вимірюється статичним моментом в кг-м При обертанні дебалансу з ВІДПОВІДНОЮ кутовою швидкістю виникає змушуюча сила, що викликає коливання робочого органу вібромашини Згідно ВІДОМОЇ залежності, змушуюча сила, кН, F= me-co2, (1) вантажів, потребує часткового розбирання корпусу віброзбуджувача Найбільш близький по сукупності ознак до запропонованого винаходу є дебаланс віброзбуджувача із знімними вантажами, в якому дебаланс і прикріплений до нього шків клинопасової передачі утримуються підшипниками, установленими на нерухомій ВІСІ [2,3] Недоліком такого типу дебалансу є дещо складніша конструкція земних вантажів, що закріплюються в отворах дебалансу за допомогою плоских пружин, а також збільшені габарити по висоті за рахунок прикріпленого зверху дебалансу шківа клинопасової передачі Крім того, натягування клинових пасів у цьому випадку нерівномірно навантажує підшипники дебалансу В основу винаходу поставлена задача удосконалити конструкцію дебалансу віброзбуджувача із ступінчатим регулюванням статичного моменту шляхом опрощення його конструкції, збільшення надійності функціонування, зменшення маси і габариту по висоті при однаковому статичному моменті Поставлена задача вирішується тим, що дебаланс із ступінчатим регулюванням статичного моменту, має ЗНІМНІ вантажі та неврівноважену масу, підтримується підшипниками, посадженими на нерухому вісь, відрізняється тим, що виконаний у вигляді шківа клинопасової передачі, який складається із обода, укріпленого спицями, і масивної неврівноваженої частини з отворами для Де me - статичний момент дебалансу, со - кутова швидкість його обертання В конкретних умовах виробництва ступінчата зміна статичного моменту дебалансу дозволяє підвищити технологічну ефективність більшості типів вібромашин Відомо механічний дебалансний віброзбуджувач з дебалансом, що використовує ЗНІМНІ вантажі для зміни його статичного моменту і ВІДПОВІДНО змушуючої сили [1] Недоліком такого типу віброзбуджувача є його відносно велика маса і габаритні розміри, тому що, крім дебалансу і ПІДШИПНИКІВ, ВІН має масивний корпус, дебалансний вал і шків клинопасової передачі Крім того, установлення або видалення земних 00 47778 розміщення самозакріплених знімних вантажів, причому, ЗНІМНІ трьохступінчасті циліндричні вантажі мають діаметр верхньої частини більше діаметру отворів у дебалансі, діаметр середньої частини менше діаметру отвору у дебалансі, діаметр нижньої частини менше діаметру отвору у дебалансі, але більше діаметру середньої частини Запропонований дебаланс опрощеної конструкції має меншу масу і габарити по висоті, збільшену надійність функціонування при однаковому статичному моменті, і може бути виконаний з максимальним статичним моментом від 2,5 до 10кг-м На фіг 1 схематично зображено дебаланс віброзбуджувача із частковим розрізом (вид збоку), на фіг 2 зображений вид у плані, на фіг 3 представлена конструкція зимного вантажу Буквою R позначено ЗОВНІШНІЙ радіус обертання дебалансу, буквою со- його кутова швидкість, буквами de діаметр верхньої частини вантажу, dc діаметр середньої частини вантажу, би діаметр нижньої частини вантажу, do діаметр отвору для знімних вантажів, L - довжина середньої частини вантажу, 5 - товщина неврівноваженої частини дебалансу У неврівноваженій частині дебалансу 1 розміщені отвори 2 для установлення знімних самозакріплених вантажів З У центральній частині дебалансу зроблено отвір 4 для розміщення вертикальної ВІСІ та ПІДШИПНИКІВ кочення (не показані) На врівноваженій частині дебалансу у вигляді ободу 5 виконані канавки 6 для клинопасової передачі (не показана) Обід дебалансу 5 укріплено спицями 7 У центральній кільцевій частині дебалансу є різьбові отвори 8 для кріплення кришки ПІДШИПНИКІВ (не показана) На фіг 3 представлено самозакріплений вантаж 3 трьохступінчастої форми в положенні максимального зміщення під дією центробіжної сили інерції, яка забезпечує його надійне самозакріплення в отворі 2 Земний вантаж має верхню отупінь 9 діаметром сів, яка на 10 - 15мм перевищує діаметр отвору 2, середню ступінь 10 діаметром dc, яка на 6 - 8мм менше діаметру отвору 2, нижню отупінь 11 діаметром сін, яка на 1 - мм менша діаметру отвору 2, довжина L середньої ступіні 10 вантажу на 1 -2мм більше товщини 5 неврівноваженої частини дебалансу У торці верхньої ступіні виконано різьбовий отвір 12, в який закручується оправка (не показано) у випадку установлення чи видалення вантажу, Запропоновані співвідношення розмірів знімного вантажу забезпечують його надійне самозакріплення при обертанні дебалансу і швидке його установлення чи видалення при не рухомому дебалансі, коли вони мають вільний доступ Найбільший ЗОВНІШНІЙ радіус обертання R, визначаючий габаритні розміри дебалансу у плані, його номінальний статичний момент та кутова швидкість обертання с обмежені гранично допусо тимою швидкістю клинових пасів передачі, м /с, V = R • со (2) Тому для прийнятих на практиці граничних швидкостей клинових пасів 30-40м/с, радіус V ЗО 40 D К ——— со с о Кутова швидкість обертання дебалансів крупних вібраційних машин приблизно дорівнює 150с 1 Тоді (ЗГІДНО 3) R може складати 0,2 - 0,26м, що дозволяє реалізувати максимальний статичний момент дебалансу в межах 2,5 - 10кг-м, та ВІДПОВІДНО значення змушуючої сили, згідно залежності (1) при с = 150с становить 56 - 225кН о Це достатньо для функціонування багатьох типів вібромашин Здійснення запропонованого винаходу не потребує дефіцитних матеріалів і не передбачає будь-яких технічних складностей Джерела 1 Назаренко І І Машини для виробництва будівельних матеріалів - К , 1999 - рис 7 24 2 Журнал "Вибрации в технике и технологиях", №2 (11), Вінниця 1999, с 61, рисЛ 3 Патент на винахід " Віброзбуджувач кругових коливань " № 27600, опубл 15 09 2000 Бюл № 4 Заявник Полтавський державний технічний університет їм Юрія Кондратюка 47778 Фіг. 2 1 -1 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
