Гідроциліндр землерийної машини
Номер патенту: 28881
Опубліковано: 16.10.2000
Автори: Ярошевський Дмитро Аркадійович, Соколов Ігор Анатолійович, Хмара Леонід Андрійович
Формула / Реферат
Гідроциліндр землерийної машини, що включає корпус, задню кришку, кришку з провушиною, передню кришку з розташованими в ній направляючою втулкою і ущільнюючим кільцем, шток, поршень, який відрізняється тим, що має додатковий поршень, який встановлений нерухомо на штоці за допомогою розпірного елемента при цьому додатковий поршень розділений з поршнем зйомною перегородкою, що фіксується в корпусі за допомогою не менше двох гільз, які одним з торців упираються в зйомну перегородку, а другим відповідно в передню кришку і задню кришку з провушиною.
Текст

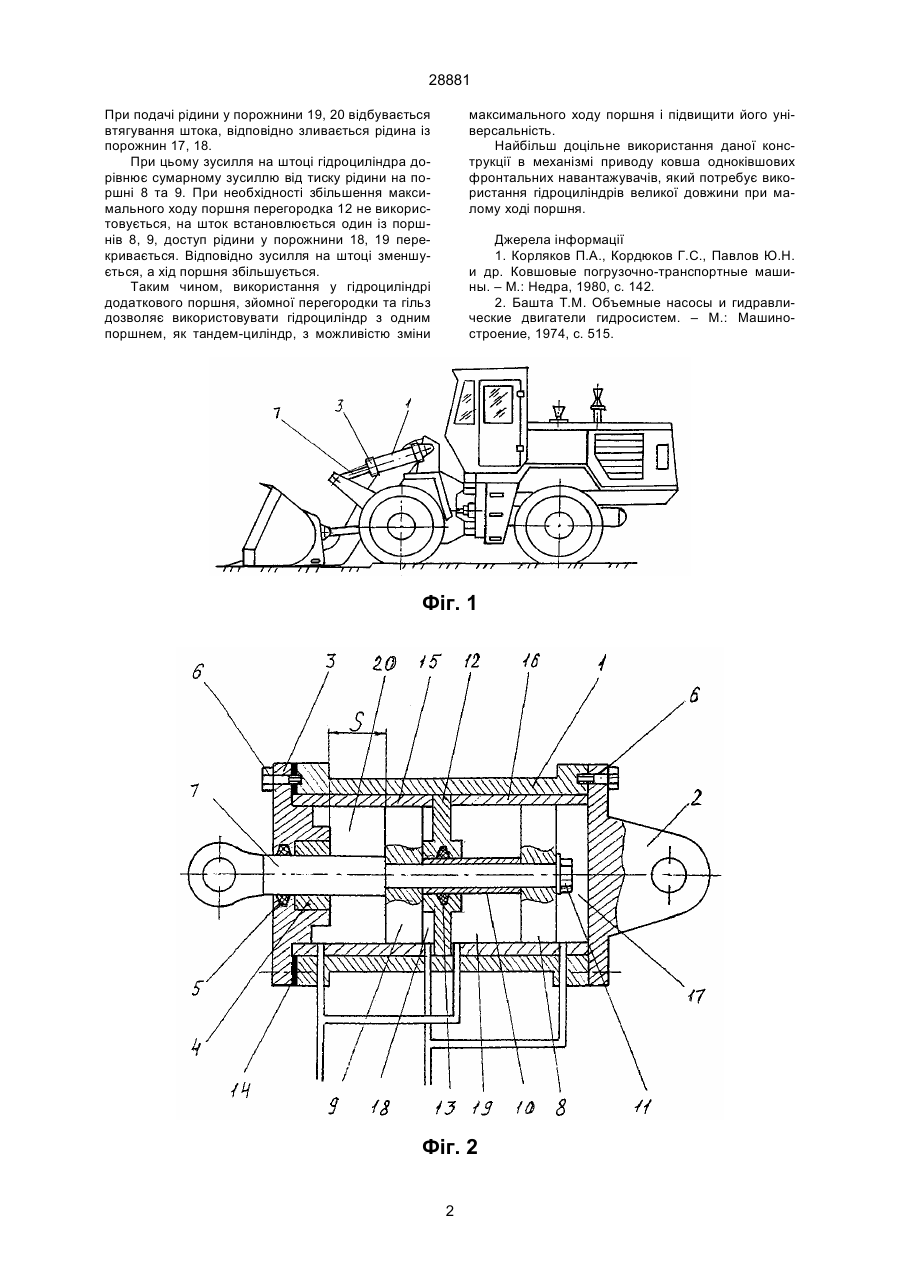

Гідроциліндр землерийної машини, що включає корпус, задню кришку, кришку з провушиною, 28881 При подачі рідини у порожнини 19, 20 відбувається втягування штока, відповідно зливається рідина із порожнин 17, 18. При цьому зусилля на штоці гідроциліндра дорівнює сумарному зусиллю від тиску рідини на поршні 8 та 9. При необхідності збільшення максимального ходу поршня перегородка 12 не використовується, на шток встановлюється один із поршнів 8, 9, доступ рідини у порожнини 18, 19 перекривається. Відповідно зусилля на штоці зменшується, а хід поршня збільшується. Таким чином, використання у гідроциліндрі додаткового поршня, зйомної перегородки та гільз дозволяє використовувати гідроциліндр з одним поршнем, як тандем-циліндр, з можливістю зміни максимального ходу поршня і підвищити його універсальність. Найбільш доцільне використання даної конструкції в механізмі приводу ковша одноківшових фронтальних навантажувачів, який потребує використання гідроциліндрів великої довжини при малому ході поршня. Джерела інформації 1. Корляков П.А., Кордюков Г.С., Павлов Ю.Н. и др. Ковшовые погрузочно-транспортные машины. – М.: Недра, 1980, с. 142. 2. Башта Т.М. Объемные насосы и гидравлические двигатели гидросистем. – М.: Машиностроение, 1974, с. 515. Фіг. 1 Фіг. 2 2 28881 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-cylinder of earth-moving machine
Автори англійськоюKhmara Leonid Andriiovych, Sokolov Ihor Anatoliiovych, Yaroshevskyi Dmytro Arkadiiovych
Назва патенту російськоюГидроцилиндр землеройной машины
Автори російськоюХмара Леонид Андреевич, Соколов Игорь Анатолиевич, Ярошевский Дмитрий Аркадиевич
МПК / Мітки
МПК: E02F 9/22
Мітки: землерийної, машини, гідроциліндр
